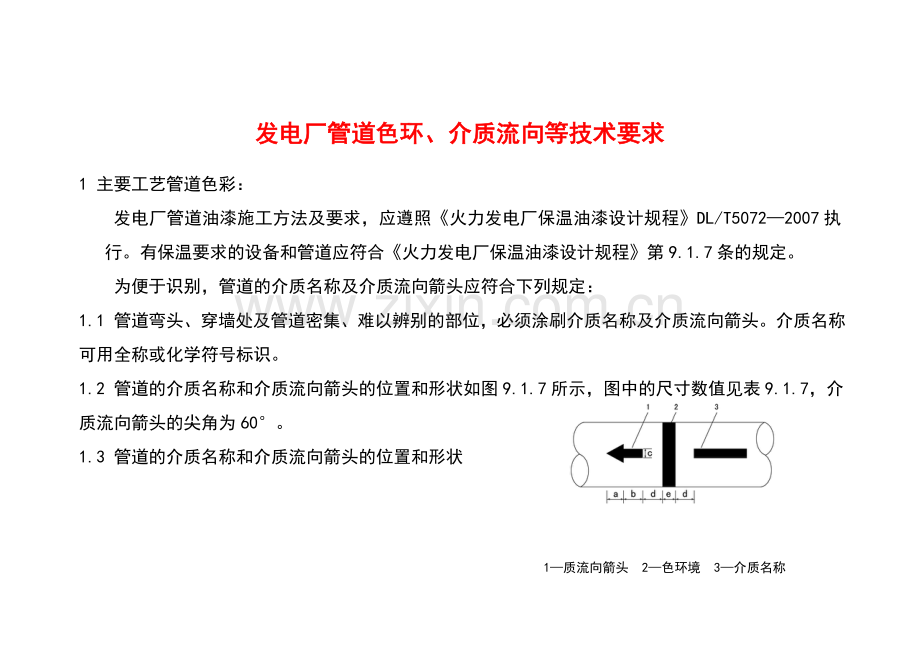

发电厂管道色环、介质流向等技术要求 1 主要工艺管道色彩：发电厂管道油漆施工方法及要求，应遵照《火力发电厂保温油漆设计规程》DL/T5072—2007执行。有保温要求的设备和管道应符合《火力发电厂保温油漆设计规程》第9.1.7条的规定。为便于识别，管道的介质名称及介质流向箭头应符合下列规定： 1.1 管道弯头、穿墙处及管道密集、难以辨别的部位，必须涂刷介质名称及介质流向箭头。介质名称可用全称或化学符号标识。 1.2 管道的介质名称和介质流向箭头的位置和形状如图9.1.7所示，图中的尺寸数值见表9.1.7，介质流向箭头的尖角为60°。 1.3 管道的介质名称和介质流向箭头的位置和形状 1—质流向箭头 2—色环境 3—介质名称 1.4 当介质流向有两种可能时，应标出两个方向的流向箭头。 1.5 介质名称和流向箭头可用黑色或白色油漆涂刷。 1.6 对于外径小于76mm的管道，当在管道上直接涂刷介质名称及介质流向不易识别时，可在需要识别的部位挂设标牌。标牌上应标明介质名称，并使标牌的指向介质流向。管道外每径或保温层外径 a b c d e ≤100 40 60 30 100 60 101-200 60 90 45 100 80 201-300 80 120 60 150 100 301-500 100 150 75 150 120 ＞500 120 180 90 200 150 管道的介质名称和介质流向箭头尺寸 2.2 常用管道、支吊架、平台扶梯的油漆色彩序号设备名称面漆颜色及卡号色环颜色及卡号备注 1 主蒸汽、再热蒸汽管道无面漆无环 2 抽气、背压蒸汽、供热管道无面漆大红色 R03 3 其它蒸汽管道无面漆大红色 R03 4 凝结水管道（保温）无面漆苹果绿 G01 5 凝结水管道（不保温）淡绿色 G02 无环 6 给水管道无面漆艳绿色 G03 7 除盐水、化学补充水管道苹果绿 G01 白色 8 疏放水、排水管道无面漆艳绿色 G03 9 热网水管道无面漆淡棕色YR01 10 循环水、工业水、射水、冲灰水管道黑色无环 11 消防水管道大红色 R03 无环 12 油管道淡黄色 Y06 无环 13 冷风道淡（酞）蓝色PB06 无环 14 热风管、除尘器加热风道无面漆孔雀蓝色PB11 15 烟道无面漆无环 16 原煤管道黑色无环 17 制粉、送粉管道（保温）无面漆黑色 18 送粉管道（不保温）淡灰色 B03 黑色 19 天然气、高炉煤气管道深（酞）蓝色PB02 黑色 20 空气管道淡（酞）蓝色 PB06 无环 21 氧气管道天（铁）蓝色PB10 大红色 R03 22 氢气管道桔黄色 1106 无环 23 二氧化碳、氮气管道淡灰色 B03 大红色 R03 24 乙炔管道白色大红色 R03 25 硫酸亚铁和硫酸铝管道 PVC管本色 26 盐水管道白色紫色 1241 27 氯气管道深绿色1163 白色 28 氨气管道中黄色Y07 黑色 29 联氨不锈钢本色无环 30 酸液大红色 R03 无环 31 碱液中黄色Y07 无环 32 磷酸三钠溶液不锈钢本色无环 33 石灰浆飞机灰色 G10 白色 34 过滤水浅蓝色0583 无环 35 埋地管道黑色无环 36 工业水箱黑色无环 37 支吊架冰灰色 GY09 无环 38 平台扶梯冰灰色 GY09 无环 0万U豆体验卡卡号：50D890668267e3349e33 密码：686d03401eefba96faba 奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0 密码：b26488ce65abc1787202 奖品名称：500万U豆体验卡卡号：50Dbac638 85c802fd52e 密码：3d1c344384327b85efff 奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3 密码：48db1c14e42a2b321fac 奖品名称：500万U豆体50D61 215eb41ae3cc919 密码：25bffae5346e7b7d2548 奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab 密码：709f65f32865af2559c2 奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e 密码：6e2e4017cce30dc7e055 奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892 密码：a5dbdd8338f91d2c0701 奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b 密码：1d7a7c21ebd99b798a54
