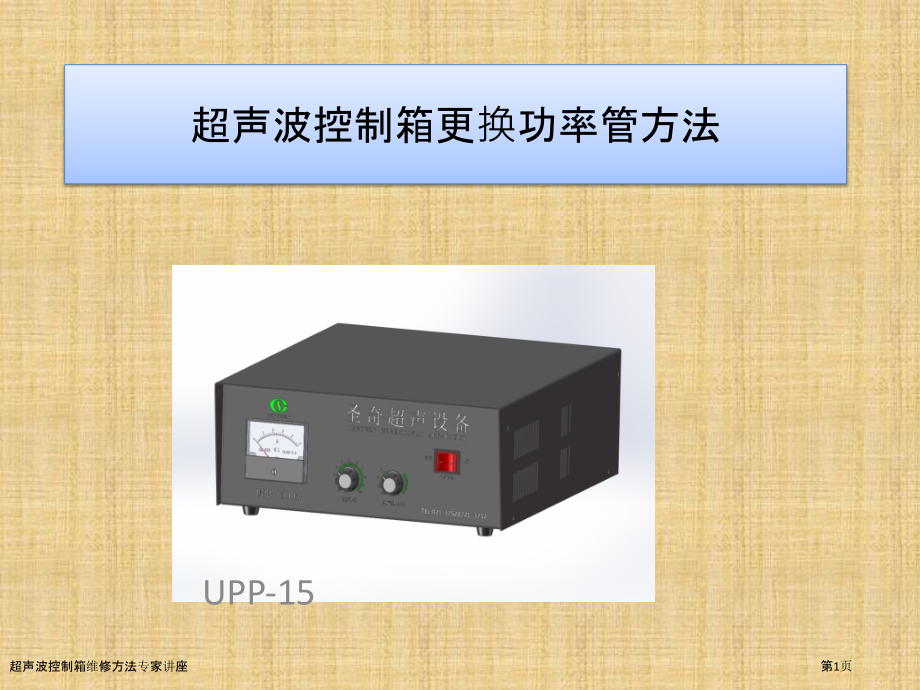

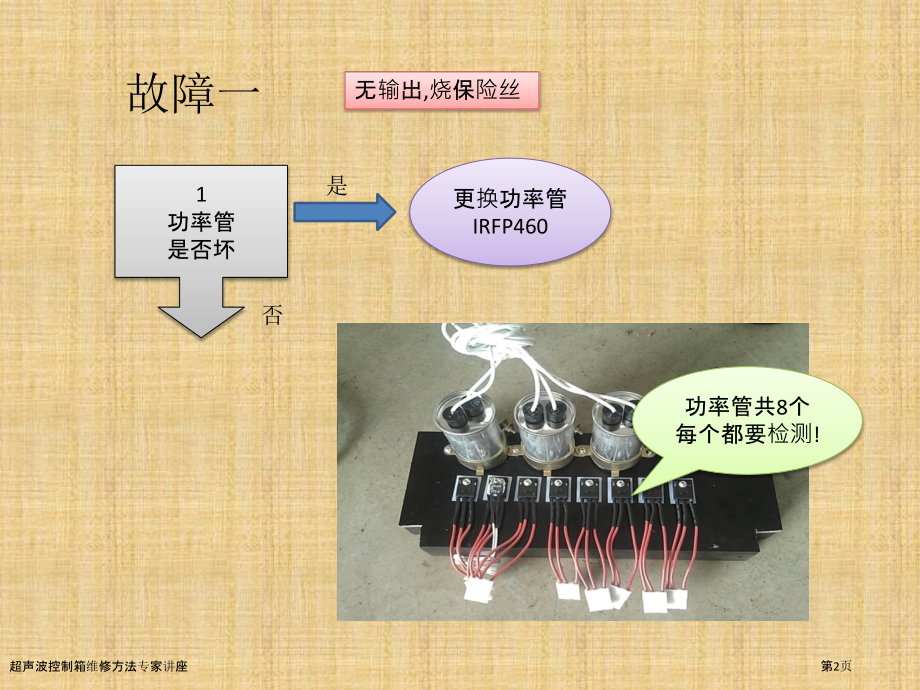

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2014/6/11,#,超声波控制箱更换功率管方法,UPP-15,超声波控制箱维修方法专家讲座,第1页,故障一,无输出,烧保险丝,1,功率管,是否坏,更换功率管,IRFP460,功率管共,8,个,每个都要检测,!,是,否,超声波控制箱维修方法专家讲座,第2页,请问怎么判断,irfp460lc,是好还是坏，怎么测量,IRFP460,参数：,Rds=0.22,Id=20A,Vdss=500V,Vdgr=500V.,管子有字一面向上，引脚对自己中间是,D,，左边是,G,，右边是,S,。用万用表,RX100,档测量，,D,到,S,是一个二极管，,D,为负端,S,为正端，,G,到,D,和,S,都不通。,使用万用表测量,S,和,D,端，不通正常，通则表明该功率管坏了,超声波控制箱维修方法专家讲座,第3页,功率管检测方法,:,1,2,3,4,黑表棒接,S,红表棒碰一下,G,红表棒马上接,D,显示,100900,为好,坏,坏,超声波控制箱维修方法专家讲座,第4页,阻值,44(%5),要更换,33,和,10,电阻,更换功率管之前要检测功率管插座,!,33/1W,电阻,10/1W,电阻,超声波控制箱维修方法专家讲座,第5页,3,控制主板坏,更换控制主板,SCU203F2,INAC12.5v/6v,接频率微调电位器,接温度继电器,接功率调整旋钮,S0,S1,S2,S3,接输出变压器,BT2,接功率管,IRFP460,共,8,个,高压电源,DC+,高压电源,DC-,接输出变压器,BT2,接输出变压器,BT2,超声波控制箱维修方法专家讲座,第6页,
