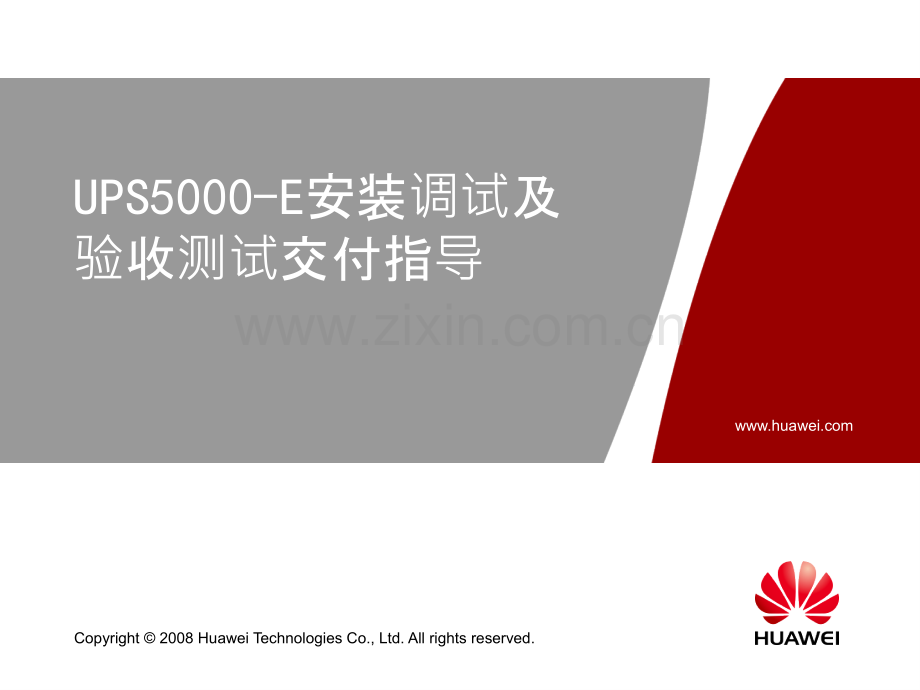

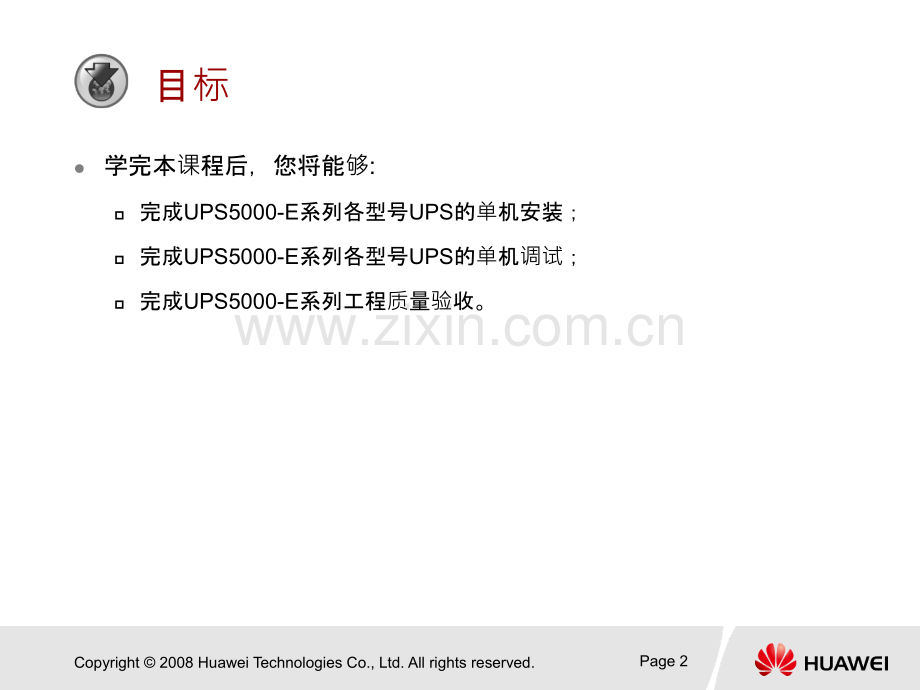

Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.UPS5000-E安装调试及验收测试交付指导Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page2目标l学完本课程后，您将能够:p完成UPS5000-E系列各型号UPS的单机安装；p完成UPS5000-E系列各型号UPS的单机调试；p完成UPS5000-E系列工程质量验收。Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page3目录1.安装准安装准备1.1工勘1.2安装工具1.3安装环境检查要点2.单机安装3.上电前准备及调试4.交付验收Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page41.1 工勘零地电压；足够的市电容量；容量匹配的空气开关或配电箱；环境温度，相对湿度，海拔高度，垂直度，污染等级，通风条件核实电梯的承重和尺寸可否运送UPS主机查询安装机型和电池系统的重量；询问客户或承建方楼板的承重要求，并核实工勘工勘供电条件现场环境承重UPS主机和电池系统的位置选择；与相邻设备间保持的距离避免任何物品遮盖；安装选位详细要求请在工程师手册查找.Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page51.2 安装工具紧紧固空开螺固空开螺钉钉紧紧固螺栓固螺栓快速快速紧紧固螺栓固螺栓连连接接线缆线缆、紧紧固螺固螺丝丝保保护护作作业业者双手者双手检查电检查电气气连连接及接及电电气参数气参数剥剥线线剪断剪断线缆线缆搬运、安装搬运、安装UPSUPS主机主机常用工具最好准常用工具最好准备备工具箱工具箱整整齐齐、不易、不易丢丢Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page61.3 安装环境检查要点lUPS的的选位：位：UPS大多设计为室内安装，应安装在凉爽、干燥、清洁、通风良好的环境中，地面应平整，周围环境指标应在规定的指标范围之内。l电池的池的选位：位：通常情况下，电池允许的环境温度为2030之间，电池所在的环境温度应保持恒定，电池远离热源及主通风口。电池安装在专用的电池架(柜)内，电池柜应靠近UPS。电池开关尽量安装在靠近电池的地方，并尽可能保证走线距离最短。l操作空操作空间：UPS后面和上方应留有一定距离，以保证通风和散热；UPS前面应留有足够的操作空间，以保证门打开后人仍能自由通过；建议UPS的左右方最好要有一定的空间便于UPS的日常维护。l若有多个机柜的，将机柜并排安装，以达到方便走若有多个机柜的，将机柜并排安装，以达到方便走线及美及美观效果效果Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page7目录1.安装准备2.单机安装机安装2.1安装流程2.2设备安装2.3电气连接2.4安装后检查3.上电前准备及调试4.交付验收Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page82.1 安装流程安装流程安装流程安装准安装准备 l需要再次确认设备完好、型号正确l确定环境条件符合要求l。（参见工程师手册第三章）设备安装安装l安装包括UPS主机和电池系统的安装；l对于并机系统先完成单机的机械安装；l需遵循安装步骤电气气连接接l电气连接包括功率线缆的连接和信号线缆的连接；l需要选择正确的线缆配置；l需注意线缆排布的有序和连接的牢固安装安装检查l安装后检查是很重要的步骤，不能省略；l需要按照工程师手册中检查列表逐条检验；Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page92.2 设备安装第一步：移除绑扎带第二步：移除外包装1.拆除包装拆除包装Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page102.2 设备安装第三步：拆除L形弯角件第四步：上调地脚完成上述四步步骤之后，可以利用机柜自带的滚轮滚动，将机柜推动到安装位置1.拆除包装拆除包装Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page112.2 设备安装1、用扳手下调UPS机柜底部的四个支撑地脚，直至机柜底部四个滚轮均悬空，支撑地脚完全支撑机柜2、用水平尺检查机柜是否水平，如果不水平，则继续调整支撑地脚直到达到水平状态2.安装安装UPS机柜机柜无无紧固安装固安装Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page122.2 设备安装紧固安装固安装1、在确定好的机柜安装位置，根据图纸在地板上画好安装孔位2、用冲击钻在膨胀螺栓的安装孔位上钻孔3、将膨胀螺栓安装到安装孔标配机柜孔位选配抗震组件机柜孔位2.安装安装UPS机柜机柜Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page132.2 设备安装1、利用机柜自带滚轮滚动，将机柜定位到安装位置2、拔出机柜底部的四个橡皮塞紧固膨胀螺栓拔出橡皮塞标准配置的UPS机械安装结束2.安装安装UPS机柜机柜Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page142.2 设备安装拆下后面板拔出机柜底部的四个橡皮塞，用膨胀螺栓及螺钉将机柜前后方的两个抗震组件与机柜锁紧3.安装安装UPS机柜抗震机柜抗震组件（件（选配）配）Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page152.2 设备安装将IP21的支撑脚安装到IP21的底面，两个长脚安装在前面，两个短脚安装在后面IP21的表面有“front”和“back”的标识，安装时可通过此标识区分前面和后面用四个M12的螺钉将IP21安装到UPS机柜顶部4.安装安装UPS IP21组件（件（选配）配）Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page162.2 设备安装拆除后板及顶部后盖板将挡风板安装到机柜后板上5.安装安装UPS 顶出出风组件（件（选配）配）Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page172.2 设备安装将两个风扇安装到UPS机柜的顶部将从风扇出来的线缆绑扎到机柜的横梁上，并连接风扇的控制线和功率线缆到UPS机柜1 风扇信号线2 风扇电源线3 电源线L端4 电源线N端风扇安装完成后再将安装好挡风板的后面板装回机柜后部5.安装安装UPS 顶出出风组件（件（选配）配）Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page182.2 设备安装拆除顶部走线盖板，从盖板空间中走线，根据实际线缆的数量和线缆线径，若需要现场打孔进线，则需要在中间的大盖板上打孔。布设线缆完成后，需要用防火胶泥填充线缆和机柜之间的缝隙顶部走线路径(信号线缆)6.布布设线缆（顶出出线）Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page192.3 电气连接1 主路输入地线2 主路输入L13 主路输入L24 主路输入L35 主路输入N6 旁路输入地线7 旁路输入L18 旁路输入L29 旁路输入L310 旁路输入N11 输出地线12 输出U13 输出V14输出W15 输出N16 电池输入正极17 电池输入N18 电池输入负极只有200KVA机架可以上出线，320K只有下进线，若要上进线，需选配上进线柜1.布布设线缆（顶出出线）Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page202.3 电气连接拆除配电盖板拆除机柜底部走线盖板，利用拆除盖板后留下的空间走线，布设线缆完成后，用防火胶泥填充线缆和机柜之间的缝隙。2.布布设线缆（底出（底出线）Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page212.3 电气连接1主路输入地线2主路输入L1（U）3主路输入L2（V）4主路输入L3（W）5主路输入N6旁路输入地线7旁路输入L1（U）8旁路输入L2（V）9旁路输入L3（W）10旁路输入N11输出地线12输出U相13输出V相14输出W相15输出N16电池输入正极17电池输入N18电池输入负极2.布布设线缆（底出（底出线）Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page222.3 电气连接3.布布设线缆（底出（底出线信号信号线走走线路径）路径）Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page232.3 电气连接机柜接地4.连接地接地线Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page242.3 电气连接主旁同源：主旁同源：只需要连接四根主路输入线，旁路用铜排和主路连接到一起1 输入L12 输入L23 输入L34 输入N5.连接交流接交流输入入线缆Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page252.3 电气连接主旁不同源主旁不同源：需要先将旁路和主路连接的铜排拆除，再分别连接主路和旁路输入1 旁路输入L32 旁路输入L23 旁路输入L14 旁路输入N5 主路输入L16 主路输入L27 主路输入L38 主路输入N5.连接交流接交流输入入线缆Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page262.3 电气连接连接输出线缆连接电池输入线缆1 输出N2 输出U3 输出V4 输出W1 电池输入+2 电池输入N3电池输入-6.连接交流接交流输出出线缆和和电池池线缆Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page272.3 电气连接常闭型EPO连接方法先拆除连接在NC和12V之间的跳线，然后连接常闭型开关常开型EPO连接方法直接在NO和12V之间连接常开型开关注意：NC和12V的跳线不能去掉，否则UPS会报EPO故障，无法输出。连接EPO时，需要注意常开型EPO和常闭型EPO在干接点板上连接的端口不一样7.连接接EPO控制控制线缆Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page282.3 电气连接(A1，A2)辅助电源输入(M+，M-)绝缘等级偏移指示(T/R)外接测试或复位按钮(K1，K2，I1，I2)用于连接WX-A型零序互感器(11，12，14)报警继电器输出(21，22，24)预报警或报警继电器输出8.连接接电池故障池故障侦测仪（选配）配）Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page292.3 电气连接打开BCB的盖板，将干接点卡上的J2连接到BCB的干接点接口上9.连接接BCB-BOX控制控制线缆（选配）配）Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page302.4安装后检查子子项目目编号号检查项目目验收收标准准01系统配置是否与发货一致核实现场系统型号与合同配置一致02检查UPS及电池系统机械安装是否牢固、平稳需牢固、平稳的安装，防止由于振动发生事故03线缆布置是否考虑以后其它系统布线线缆布置合理，符合施工要求04输入线缆，输出线缆，电池间连接线缆是否连接紧固由螺栓紧固的接线，弹垫必须压平。所有线缆连接处都不能够有松动，防止发生脱落或者发生安全事故05检查相关的干接点连接是否正确UPS侧、计算机侧均需拧紧固定螺钉，线缆使用正确并紧固06零线与地线间的电压差检查零、地电压差小于5Vac07线缆标记是否清晰，准确线缆两头都需要标记，标注要简洁易懂 08UPS的地线是否连接到机房的地线排上，地线连接是否可靠需引到机房内接地排，并连接牢靠09扎带间距是否均匀一致扎线带要均匀使用，且剪断端处不留尖角，以免划伤维护人员；10电池正、负极接线正确必须按照标识接线，防止反接导致事故检查目的目的保证UPS系统在工程施工后，确保运行过程中不会由于安装问题出现故障预置条件置条件单机或并机电源系统安装完好，输入输出线缆，通讯线缆、干结点信号、并机线缆已经连接Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page31目录1.安装准备2.单机安装3.上上电前准前准备及及调试3.1上电前检查3.2系统设置3.3系统调试4.交付验收Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page323.1 上电前检查序号检查项目01机房环境检查02机械安装工艺检查03UPS电器接线检查04配电检查记录05线路绝缘检查检查目的目的保证UPS系统在具备电气上电条件Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page333.1 上电前检查1.机房机房环境境检查类别检查项目检查内容检查结论机房环境检查*机房条件UPS上电前和运行中，要求机房没有施工和机房装修等，否则UPS需要下电进行必要防护或转维修旁路临时工作，以免引起设备异常故障或内部拉弧短路故障等满足 不满足*环境粉尘1.要求UPS机房和设备内部无明显灰尘，尤其是导电性的粉屑（如金属粉、S物质、C物质、导电纤维、强电离物质等），以免引起设备内部的拉弧短路等。2.机房环境符合国家GB50174-2008规范标准要求。满足 不满足*电池机房温度电池最佳运行温度在20到25之间。满足 不满足*UPS机房温度要求机房温度035之间，或以该型号的用户手册要求的机房环境温度为准满足 不满足*电池机房通风电池机房满足通风换气要求，以排除电池使用过程中释放出少量酸雾、氢气、氧气。满足 不满足UPS顶部检查1、UPS设备顶部不应该设置机房空调送风口，以防送风口结露水滴对设备造成影响。满足 不满足机房承重要求UPS和电池机房地板负荷满足设备要求，设备厂家提供体积和重量数据，由客户委托的设计单位核算机房承重负荷。满足 不满足机房海拔高度建议海拔1000m，10002000m之间每增加100m，UPS所带负载减少1%满足 不满足机房消防参照国家GB50174-2008规范要求，机房要求有消防系统和灭火等消防设备。满足 不满足Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page343.1 上电前检查2.机械安装工机械安装工艺检查类别检查项目检查内容和说明检查结论机械安装工艺检查*通风散热风道检查1、重点检查设备进风通畅，通道无封堵。2、非进风的其他区域应保持风道的严密性，例如新增的上进线机柜电缆入线口应密封；3、对于上出风设备，设备顶部排风空间满足要求合格 不合格*设备维护空间检查按照设计方案施工，核实机柜预留维护空间，具体尺寸参见此型号用户手册要求合格 不合格*电池维护空间电池架的维护空间应满足更换电池单体的距离要求（300mm），各单体电池间的排列满足放电散热需要（10mm）。合格 不合格线缆布置路由合理性检查1.线缆布线路由是否以最短的原则布局；2.线缆、线槽纵向垂直，横向水平；3.交流、直流分开走线或保持200mm以上间距；4.控制信号线采取隔离屏蔽措施或与动力电缆分开走线；5.走线远离高温或腐蚀性液体设备和管道。合格 不合格电缆敷设关键部位检查1.电缆弯曲半径不应超过电缆的设计范围；2.电缆护套不应出现挤压、撕裂、翘皮、发白现象；3.电缆在穿越各类空洞、绑挂在支架时，严禁电缆直接接触硬物的锋利切口上，如无法避免应对切口采取相应保障电缆护套不受损伤。合格 不合格整机外观和布置1.安装设备是否洁净，机柜尤其、电镀层无剥落；2.机架已固定，机架排列是否整齐（水平偏差小于3mm，垂直偏差小于5mm）合格 不合格布线及标识要求1.扎带间距均匀，无漏剪扎带余尾。2.各线缆标识清晰、准确，五线电缆分色安装接线。合格 不合格Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page353.1 上电前检查3.UPS电气气连接接检查类别检查项目检查内容和说明检查结论电气接线检查*单体电池安装1.电池单体之间连接线端子是否按规定扭矩紧固，一般建议M5螺栓扭矩：35Nm；M6：46Nm；M8：1113Nm。2.电池端子不能承受来自电缆的横向拉力，以避免端子变形或受损。3.电池组连接电缆及电池架层间连接电缆需要固定，以免电池端子或电池电缆因外力变形或受损。合格 不合格*并机系统UPS输出功率电缆长度检查UPS单机输出至并机柜（并机节点）的功率电缆型号和长度应相同。具体长度参见各产品用户手册。合格 不合格*UPS各功率电缆检查1、电池UPS主机电缆接线正确性检查；2、UPS输入电缆正确性检查；3、UPS输出电缆正确性检查。（按设计方案施工，无交错失误，无错搭短路现象）合格 不合格*UPS信号线接线检查1、电池开关盒至UPS主机信号线接线正确。2、并机系统、双母线系统信号线接线正确。合格 不合格*机房接地检查1、机房接地阻抗应满足国标GB50174-2008标准；2、整个低压配电系统接地方式是否满足TN-S方式。合格 不合格电池组电缆长度检查如UPS后备电源采用多组电池并联，每组电池的电缆型号和长度应尽可能相同。合格 不合格设备保护接地检查1.按设计方案施工，UPS系统设备保护接地已可靠连接，保护地线径满足设计要求；2.电池架保护接地已连接，保护地线径满足设计要求；3.开关盒保护接地已连接，保护地线径满足设计要求。（保护地线截面积应根据最大故障电流和机械强）合格 不合格Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page363.1 上电前检查4.配配电检查记录类别检查项目检查内容和说明结论输入配电*UPS输入配电开关（级数从UPS输入往前依次增加）第一级输入配电开关：1、开关品牌：_ 开关型号：_ 额定标称容量：_2、长延时（L）电流整定系数 _ 倍，过载延长时时间整定 _ S；3、短路保护（S）电流整定系统 _ 倍，短路保护延时 _ S；4、瞬时短路（I）电流整定系统 _ 倍。（重点检查开关的长延时整定，短路保护和瞬时短路整定需提示客户确定）。合格 不合格UPS输入线径A:_mm;B:_mm;C:_mm;N:_mm;G:_mm(线缆规格和要求参考产品手册)合格 不合格ATS切换开关级数需根据两路输入供电系统要求合理选择ATS的切换级数，若为4P ATS，必须保证切换时，零线不能悬空。合格 不合格Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page373.1 上电前检查4.配配电检查记录类别检查项目检查内容和说明结论输出配电*UPS输出配电开关（级数从UPS输出下至负载依次增大，同时以并机系统为例）第一级UPS各自输出外置配电开关1.开关辅助触点是否接入UPS系统：有 无；2.开关品牌：_ 开关型号：_ 额定标称容量：_3.长延时（L）电流整定系数 _ 倍，过载延长时时间整定 _ S；4.短路保护（S）电流整定系统 _ 倍，短路保护延时 _ S；、瞬时短路（I）电流整定系统 _ 倍。（重点检查开关的长延时整定，短路保护和瞬时短路整定需提示客户确定）。合格 不合格UPS输出线径A:_mm;B:_mm;C:_mm;N:_mm;G:_mm(线缆规格和要求参考产品手册)合格 不合格电池开关*电池开关包含分录电池开关的电流和耐压值1.分路电池组开关：有 无；开关类型：直流 交直流两用开关额定容量_A；开关直流分断电压_VDC2.电池组总开关：有 无；开关类型：直流 交直流两用开关额定容量_A；开关直流分断电压_VDC3.是否选用华为专用电池BCB开关：已选用 未选用（重点检查开关的额定容量和直流分断电压参数！）合格 不合格Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page383.1 上电前检查5.线路路绝缘检查类别检查项目检查内容和说明结论线路绝缘检查电池至UPS主机电缆绝缘1.电缆无破损，正、负极对地绝缘良好，正、负极绝缘良好，绝缘阻值50M；2.检查用工具为500V兆欧表（优先）或万用电表，检测前断开电池组的连接，记录绝缘电阻数据。（电缆绝缘测试遵循“谁布线、谁检测“的行业惯例，由电缆施工方负责检测的操作！）合格 不合格UPS输入电缆绝缘合格 不合格UPS输出电缆绝缘合格 不合格Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page393.2 系统设置1状态指示灯 2 液晶显示屏指示灯状指示灯状态指示灯指示灯颜色色含含义亮红色UPS有紧急告警黄色UPS有次要告警绿色UPS运行正常灭-UPS面板掉电1.操作面板介操作面板介绍监控显示屏幕使用的是工业电阻屏，需要稍微用力点击。建议用指甲点击，受力面积小，压力大，准确率高，响应快Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page403.2 系统设置第一步：语言选择第二步：时间日期设置语言选择完成后，单击“下一步”，即进入时间日期设置2.首次启首次启动设置置Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page413.2 系统设置第三步：网络参数设置第四步：系统设置以上四步设置完成后，即完成首次上电设置，剩余参数设置可以进入主菜单“设置”完成2.首次启首次启动设置置Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page423.2 系统设置操作控制面板分为四部分：状态栏、告警栏、菜单栏和信息显示区1 状态栏2 告警栏3 信息显示栏4 菜单栏3.LCD主菜主菜单界面介界面介绍Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page433.2 系统设置完成首次启动设置后，还需要检查部分重要系统参数，才能让系统正常运行。进入“系统信息”的“设置”菜单用手指触摸“设置”按钮，即可进入设置菜单4.其他系其他系统设置置Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page443.2 系统设置用手指触摸“常用设置”按钮，进入常用设置菜单常用设置包括语言设置，日期设置，时间时区设置以及用户密码设置。在首次启动设置中已经设置大部分内容，只需要注意设置用户密码5.常用常用设置置Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page453.2 系统设置用手指触摸“通信设置”按钮，进入设置菜单可以选择手动和自动的IP分配方式，通讯波特率和通讯协议更改6.通信通信设置置Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page463.2 系统设置用手指触摸“干接点设置”按钮，进入设置菜单l根据实际情况选择单机或者并机，上图只示意单机设置菜单，选择并机时会弹出额外的设置菜单内容。7.基本参数基本参数设置置Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page473.2 系统设置l设置中大部分参数都会影响UPS正常运行，请谨慎设置。可参考工程师指南l安装顶出风风扇后，需要在这里的菜单里设置“顶出风选件”状态为“允许”，否则顶出风组件无法正常工作8.高高级参数参数设置置Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page483.2 系统设置l这里可以设置相关的输入参数，主要是限流和发电机相关设置9.输入参数入参数设置置Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page493.2 系统设置l输出参数菜单主要是对输出参数以及输出模式进行设置l可以对输出电压进行微调，调整范围为5%，并且自老化模式这是在这里进行设置10.输出参数出参数设置置Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page503.2 系统设置l这里可以设置旁路电压和频率范围，根据实际情况进行相关设置lECO模式的电压范围也在此设置（ECO模式在“高级参数”进行设置）。11.旁路参数旁路参数设置置Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page513.2 系统设置l电池容量与时间成曲线关系，“安装时间”决定着电池的实际容量l“电池组共用信息设置”按实际安装设置。12.电池参数池参数设置置Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page523.2 系统设置l“电池容量设置”请查看相关电池配置或咨询相关人员。l电池设置中参数大部分都涉及到电池使用寿命，请谨慎设置。12.电池参数池参数设置置Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page533.2 系统设置l设置干接点相关数据前，需先将“MUE05接入”属性修改为“允许”，才能设置与干接点相关参数，如果选配反灌保护卡，需将“MUE06接入”属性修改为“允许”l如果没有选配相关的选配件，需要在设置中将其属性调整为“禁止”，以防干扰误触发13.干接点干接点设置置Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page543.2 系统设置l智能供电模式是当市电中断转电池工作，电池放电到设定的电池电压时，自动启动油机防止系统掉电的一种工作模式。l智能供电模式默认为禁止，如果需要开启，需要将其设置为允许，并依安装现场需求设置ATS和油机启动电池充电电压。14.智能供智能供电设置置Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page553.2 系统设置智能供电模式设置为“允许”时l监控接口板DO_4固定为“油机开启/关闭”，监控干接点扩展板DI_5固定为“市电告警状态”；l“启动油机电池电压点”设置范围1.802.00V/cell，0.01V可调；默认1.8V；l“智能供电模式”只有admin账户才能设置；l“智能供电模式”从“禁止”-“允许”p提示用户：特殊客户需求，一般UPS用户请慎用！p自动设置“ECO模式”，“机架内智能发电机启机延时时间”，“输出频率跟踪速率”，“输入适应性”，“智能发电机使能”，“干接点油机接入”，“ATS”，“油机启动电池电压”信号。；用户需要设置“智能发电机限功率”，“智能发电机充电器功率百分比”参数；lATS未接入时强制“ECO模式”为“ECO”且用户不可修改；lATS接入时“ECO模式”用户可以被修改；l“工作模式”-ECO，“机架内智能发电机启机延时时间”-5s，“输出频率跟踪速率”-0.6Hz/s，“输入适应性”-强输入，“智能发电机使能”-使能，“干接点油机接入”-允许，“ATS”-接入，“油机启动电池电压”-1.8V。14.智能供智能供电设置置Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page563.2 系统设置智能供电模式设置由“允许”变更为“禁止”时l如果电池电压低于启动油机电压点，弹对话框“请在市电正常情况下退出智能供电模式，确认设置？”l自动设置“ECO模式”，“机架内智能发电机启机延时时间”，“输出频率跟踪速率”，“输入适应性”，“智能发电机使能”，“干接点油机接入”信号为默认值。l“智能发电机使能”在“智能供电模式”允许时用户不可设；l“工作模式”-非ECO，“机架内智能发电机启机延时时间”-5s，“输出频率跟踪速率”-0.6Hz/s，“输入适应性”-一般，“智能发电机使能”-禁止，“干接点油机接入”-禁止14.智能供智能供电设置置Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page573.2 系统设置l快速设置即首次设置内容，具体设置参看“3.6调试_首次启动设置”。l更详细的设置介绍见“U5000-E工程师指南”15.快速快速设置置Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page583.3 系统调试用手指触摸“常用功能”按钮，进入功能菜单l可以在此功能状态下进行开机，关机，蜂鸣器静音等操作。1.常用功能常用功能Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page593.3 系统调试用手指触摸“系统状态”按钮，可查看系统状态l可以界面查看UPS工作状态，电流流向等信息2.系系统状状态Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page603.3 系统调试用手指触摸“告警”按钮，可查看系统告警l可以界面查看UPS告警信息，通过对当前告警和历史告警信息分析，可以对故障进行初步分析定位3.系系统信息信息Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page613.3 系统调试Step1Step2Step3闭合合主路和主路和旁路旁路输入开关入开关 各模块LED指示灯开始工作；LCD上电，显示华为LOGO，1分钟后进入操作界面，显示电池未接告警闭合合电池开关池开关闭合电池开关，电池未接告警会在1分钟后消失，并且运行状态会显示电池充电。设置参数、置参数、检查系系统状状态设置系统相关参数，并查看LCD界面，正常情况除了电池未接告警，不会有其他告警信息Step4开开负载Step5持续纯净稳定电源系统设置完成后，可以进行开机调试逆逆变开机开机通过LCD界面操作，让UPS进入逆变运行状态，确认UPS运行状态正常。4.单机上机上电开机开机Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page623.3 系统调试Step1Step2Step4关关闭负载让UPS空载运行一段时间将机内热量排出。断开电池组开关。断开输出或负载开关此时负载完全下电，控制面板及LED指示灯将熄灭Step6Step5断开输入开关和旁路开关先确认输出负载已停止使用，一旦切断旁路，输出端将不会有电力输出。若需要为负载持续供电，可选择维修旁路供电。5.单机下机下电关机关机Step3关闭逆变器Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page63目录1.安装准备2.单机安装3.上电前准备及调试4.交付交付验收收4.1系统验收ABC4.2验收准备4.3验收内容Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page644.1 系统验收ABCA发货、机械安装B电气安装启动、关机市电-电池切换旁路切换电池冷启动、关机线缆紧固连接输入输出输入、输出线序接线正确性通讯线缆电池正负发货匹配型号匹配设备外观机械安装稳固、牢靠设备内、外垃圾清理干净配件匹配市电启动、关机外部线缆布置合理C功能测试整齐、有序零、地电压差小于5Vac并机线缆标记清楚机壳地可靠连接扎带间距均匀无尖角输入、输出无短路市电带载功能切换功能电池浮充电压，最大充电电流面板显示、通讯功能Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page654.2 验收准备绝缘绝缘手套手套防止作防止作业业者触者触电电万用表万用表检查电检查电气气连连接及接及电电气参数气参数钳钳形表形表测测量量环环流和其他流和其他电电气参数气参数验验收收检查检查表表记录现场记录现场各各项项参数参数验验收工具收工具Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page664.3 验收内容1.运行参数运行参数测量量系统数据输入电压A:VB:VC:VNG:V输入频率Hz旁路电压A:VB:VC:VNG:V旁路频率Hz输出电压A:VB:VC:VNG:V输出频率Hz输入功率因数输出功率因数输出电流A相：AB相：AC相：A并机系统空载环流(市电逆变)A相：A;B相：A;C相：A并机系统空载环流(电池逆变)A相：A;B相：A;C相：A电池组电压正组V负组VCopyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page674.3 验收内容2.电池池调试数据数据记录电池调试参数电池品牌和型号每组电池单体数节/组电池组数组电池单组容量AH电池组共用共用不共用维护周期（0-360）d充电限流系数（0.05-0.15C）C10单体均充电压（2.30-2.40V/cell）V/cell自动均充允许禁止单体浮充电压（2.23-2.27V/cell）V/cell最大放电时间（16-48h）h浅放电定时测试允许不允许浅放电放电百分（10-50%）%浅放电测试时间间隔（30-90d）d电池高温告警点温度补偿允许禁止电池低温告警点Copyright2008HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page684.3 验收内容3.单机功能机功能测试测试项目结果确认测试项目结果确认测试项目结果确认市电逆变是否正常是否电池逆变是否正常是否市电旁路是否正常是否电池冷启动功能是否维修旁路是否正常是否紧急关机功能是否电池逆变切市电是否正常是否市电逆变切电池是否正常是否ECO模式是否正常（有选择才做）是否模块就绪开关功能是否Copyright2008HuaweiTechnologiesCo.,Ltd.Allrigh
