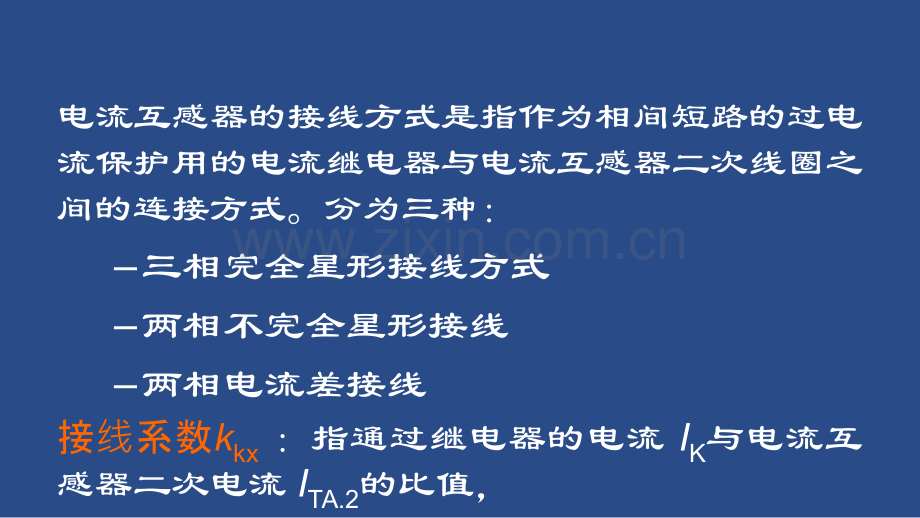

(2)电流互感器接线方式电流互感器的接线方式是指作为相间短路的过电流保护用的电流继电器与电流互感器二次线圈之间的连接方式。分为三种：三相完全星形接线方式两相不完全星形接线 两相电流差接线接线系数kkx：指通过继电器的电流 IK与电流互感器二次电流 ITA.2的比值，即：kkx IKITA.2。三相完全星形接线方式三相完全星形接线方式是用三台电流互感器与三只继电器对应连接的。可以反映任何形式短路故障。所用保护元件最多。接线系数kkx 1 两相不完全星形接线两相不完全星形接线方式是在 A、C两相装有电流互感器，分别与两只电流继电器相连接。可以反映除B相单相接地短路以外的所有故障。接线系数：kkx 1两相不完全星形接线方式还可以接成两相三继电器形式，以提高可靠性。两相三完全星形接线中流入第三个继电器的电流是 该接线方式应用在大电流接地系统中，保护线路的三相短路、两相短 接线系数：Kkx 1两相电流差接线 两相电流差接线方式由两台电流互感器和一只电流继电器组成。正常工作时，通过继电器的电流 为：接线系数接线系数kkx的值的值 项 目 三相三继电器 两相两继电器 两相一继电器 两相三继电器 三相短路 111A、C相短路 1121A、B或B、C相短路 1111 引入接线系数后，电流互感器一次侧电流与流入电引入接线系数后，电流互感器一次侧电流与流入电流继电器电流的关系为：流继电器电流的关系为：式中式中 KTA 电流互感器的变流比；电流互感器的变流比；I1、I2 电流互感器一次侧、二次侧电流；电流互感器一次侧、二次侧电流；Ik 流入电流继电器的电流。流入电流继电器的电流。三种接线方式性能比较三相三继电器两相两继电器两相一继电器可靠性灵敏性最好较好差经济性差较好最好适用场合中性点接地电网中性点不接地电网10kV以下和高压电动机保护
