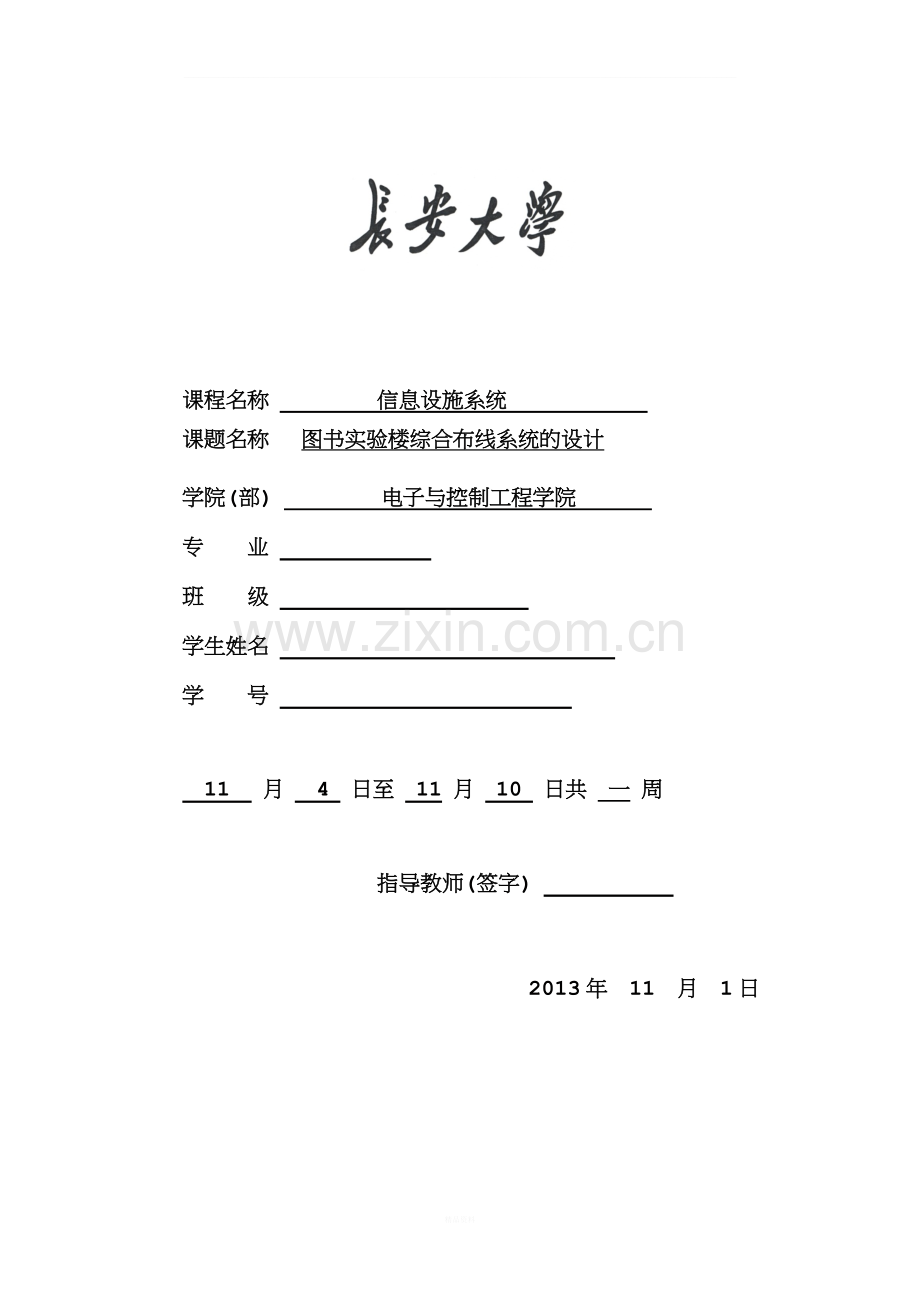

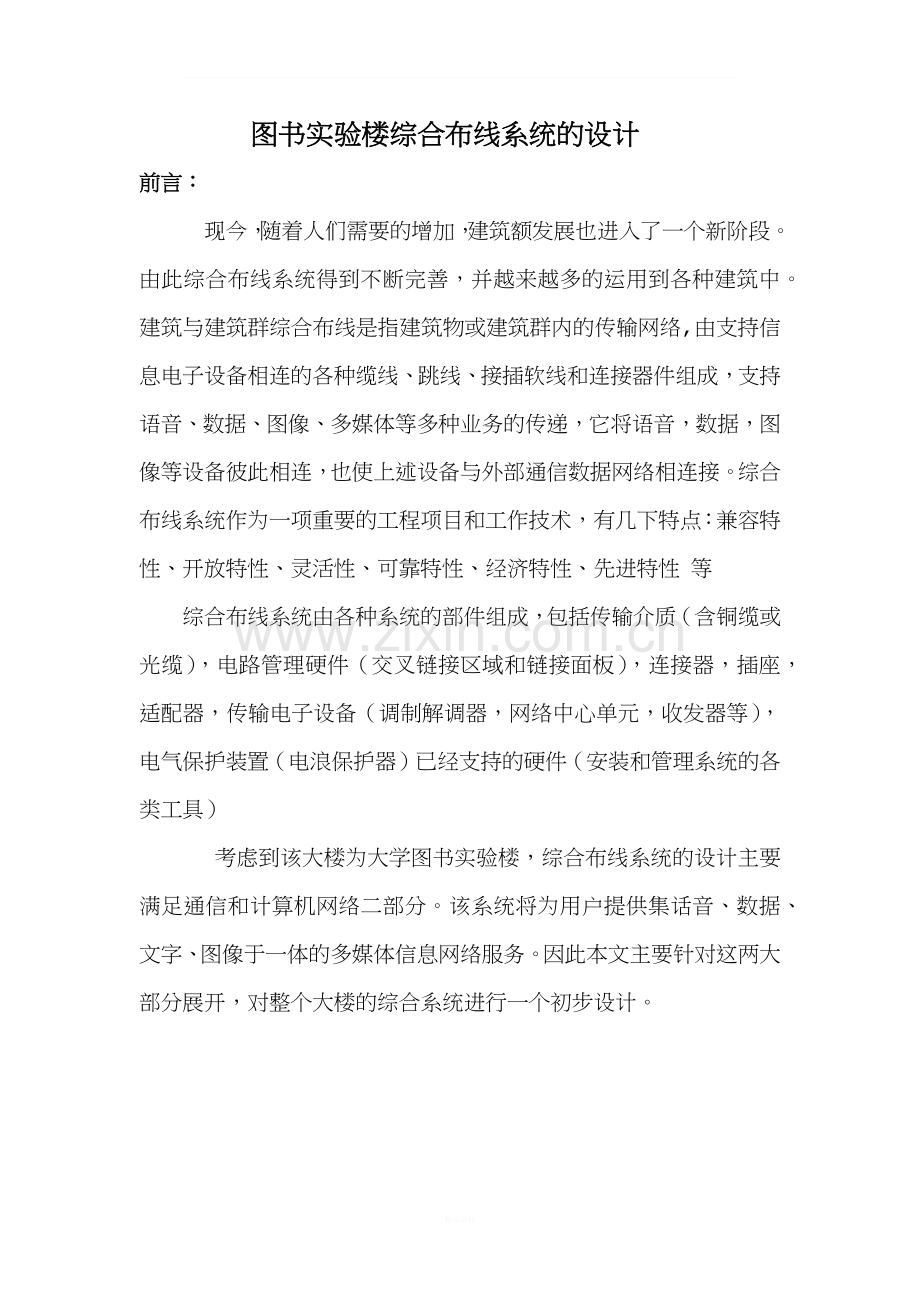

_课程名称 信息设施系统 课题名称 图书实验楼综合布线系统的设计学院(部) 电子与控制工程学院 专 业 班 级 学生姓名 学 号 11 月 4 日至 11 月 10 日共 一 周指导教师(签字) 2013年 11 月 1日图书实验楼综合布线系统的设计前言：现今，随着人们需要的增加，建筑额发展也进入了一个新阶段。由此综合布线系统得到不断完善，并越来越多的运用到各种建筑中。建筑与建筑群综合布线是指建筑物或建筑群内的传输网络,由支持信息电子设备相连的各种缆线、跳线、接插软线和连接器件组成，支持语音、数据、图像、多媒体等多种业务的传递，它将语音，数据，图像等设备彼此相连，也使上述设备与外部通信数据网络相连接。综合布线系统作为一项重要的工程项目和工作技术，有几下特点：兼容特性、开放特性、灵活性、可靠特性、经济特性、先进特性 等综合布线系统由各种系统的部件组成，包括传输介质（含铜缆或光缆），电路管理硬件（交叉链接区域和链接面板），连接器，插座，适配器，传输电子设备（调制解调器，网络中心单元，收发器等），电气保护装置（电浪保护器）已经支持的硬件（安装和管理系统的各类工具）考虑到该大楼为大学图书实验楼，综合布线系统的设计主要满足通信和计算机网络二部分。该系统将为用户提供集话音、数据、文字、图像于一体的多媒体信息网络服务。因此本文主要针对这两大部分展开，对整个大楼的综合系统进行一个初步设计。目录一、 设计要求4二、设计思想4三、方案及产品选择5四、各子系统设计6五、设备清单12六、附图13七、结束语14八、参考文献14一、设计要求1、综合布线系统包括数据和语音通信两部分。2、按GB50311-2007综合布线工程设计规范设计。按设计要求，广泛查阅资料，确定系统总体方案（设备间位置、楼层接线间个数、位置，水平及垂直布线路由等）3、分系统设计1）工作区子系统（点位布置及点数统计）2)水平子系统（确定线缆、FD、信息插座的类型并计算数量）3)垂直干线子系统（确定干线及BD的类型并计算数量）4)设备间子系统4、平面图包括管线槽设计，通过调查研究，确定系统结构和产品，画出信息设施系统的系统图、平面设计图，并写出设计说明书。二、设计思想： 该图书实验楼功能分区多，分为图书室、实验室、办公室、计算机机房、活动中心等几大部分。需要为图书馆计算机网络系统数据、图像及控制信号提供统一的传输线路、设备接口和高质量的传输性能。同时要为实验楼提供各种各样的信息设备线路和接口，方便教学活动的使用。还要为办公系统提供各种通信服务线路连接。因此该综合布线系统将为整个图书实验楼的语音通信、宽带数据、图像联网、图书馆管理系统及网站建设提供高质量的传输通道。 图书馆大楼内的各个功能区通过高性能的结构化综合布线系统连接起来，组成一套具备高传输带宽的、结构化的信息高速网络系统。三、方案及产品选择 根据用户要求，大楼主设备设于大楼一层综合布线机房，从主设备间引线缆经桥架和竖井直接引至工作区。水平布线电缆均采用6类双绞线电缆（因为信息大到设备间的最长距离不会超过此类双绞线的最大传输距离），本方案分为六大子系统，分别为：工作区子系统、配线子系统、垂直干线子系统、管理子系统、设备间子系统。 产品的选择，本项目考虑使用下列线缆及布线装置：水平布线电缆及主干电缆的技术参数完全符合EIA/TIA 568国际综合布线标准中的10.2、10.3项所列举的各项技术参数通讯插座连接器及连接硬件的技术参数完全符合EIA/TIA 568国际综合布线标准中的11、12项所列举的各项技术参数（1）电缆所有电缆的导体均为6类双绞线，250MHz带宽。导线包有良好的绝缘层并且有阻燃能力。所选的电缆均有外护套，可以做到对电缆的保护，以免遭到机械损伤，潮湿及鼠害。用于系统所有的电缆均有一定的抗拉强度。（2）光缆所有光缆的传输介质均是使用玻璃光纤，其纤芯为62.5m的多模光纤和9m的单模光纤。光缆采用松管式结构避免机械拉力作用到光纤上。非金属结构保护用户和设备免遭雷击和接地电流的损害。采用耐紫外线的HDPE和LSHF-FR护套，抗恶劣环境（腐蚀、紫外线、拉力、挤压）（3）电缆交叉连接件和直接连接件电缆配线架是采用RJ45插接式模块。连接块是采用阻燃注模塑料制成的用于卡接电缆而无需剥离绝缘层的直接连接件。跳线是用于计算机室、机房的管理，其中包括铜缆跳线和光纤跳线。（4）出口模块信息插座的核心是模块化插孔。镀金的导线和插座孔可维持模块化插头弹片间稳定、可靠的电气连接。（5）光纤配线箱光纤配线箱是一种模块式封闭箱，在建筑物内为光纤建筑电缆提供跳接、内部连接或接续能力。四、各子系统设计 1.工作区子系统（1）工作区是放置应用系统终端设备的地方，它由终端设备连接到信息插座的连线（或接插软线）组成，如图所示。主要采用六类模块（RJ45插座、用于计算机、多媒体信息和电话等）、视频插座、跳接线等。信息中心的自动化系统所用的各种设备均采用直接连接的方式接入水平线。本方案全部采用六类非屏蔽双绞线。（2）信息点确定楼层布点房间类型每间房信息点数合计DV一层实验室6634办公室48借阅处33新书编目及贴标工作室22书库66二层办公室4488电子阅览室3030教师阅览室44图书阅览室66三层会议室510205办公区85105四层实验楼183666办公室48五层实验室612230办公室48计算机网络中心100100六层备品室4428活动中心1010合计291362653（3）工作区模块选型数据、语音的信息插座采用六类信息插座，配合面板使用，此模块为标准的RJ-45接口，兼容RJ-11接口，用于接插计算机网络线或电话线。（4）信息插座的安装说明本系统为六类信息插座采用墙面暗装式安装。底边距地30厘米。为使用方便，要求每组信息插座附近配备220V电源插座，以便为数据设备供电，根据标准建议安装位置距信息座不小于20厘米。RJ45埋入式信息插座与其旁边电源插座应保持20cm的距离。适用于管理者办公室内的靠墙座位和教室内的讲台位置（根据实际情况选择）。（5）端接规范本方案一律采用RJ45接口的信息插座，采用统一的原装、符合国际86标准的面板。8针模块化插座应按照T568A-ISDN或T568B-ALT规范接线。本设计采用T568B标准端接信息插座。2.水平子系统（1）水平电缆选型水平布线子系统是整个布线系统的一部分，它将干线子系统线路延伸到用户工作区。水平布线子系统与干线子系统的区别在于：水平布线子系统总是处在一个楼层上，并端接在信息插座或区域布线的中转点上。水平布线子系统一端端接于信息插座上，另一端端接在干线接线间、卫星接线间或设备机房的管理配线架上。选择六类4对非屏蔽双绞线，用于连接工作区子系统模块及管理子系统24口配线架。它可支持250Mbps数率数据传输，满足客户各种信息传递的要求。（2）水平电缆长度计算楼内电缆走桥架与线管，电源线单独敷设管子，就结构化综合布线部分如前所述，为了保证系统的投资效益和灵活性，水平布线全部使用六类4对UTP双绞线，水平子系统线缆长度按信息点到楼层配线架的平均距离来计算。所选线缆具有极高的抗扰性，具备很高的备用冗余，使系统具有极高的可靠性及灵活性。配电间内接线端子与信息插座之间均为点到点端接，任何改变系统的操作（如增减用户、用户地址改变等）都不影响整个系统的运行，增减用户只需做必要的跳线即可，使系统具有极强的灵活性，同时为系统线路故障检修提供极大方便。（3）水平线缆的敷设方法吊顶水平线槽(内穿水平线)信息插座（包括面板、模块和铁盒）每个插孔功能可任意调整由电话、计算机引出的RJ45接头办公间隔段水平线缆从楼层的分配线架（IDF）出发，在走廊上方沿预设的弱电线槽敷设，到每一间安装信息插座的办公室或阅览室等外，再沿金属管（一般为三通管）敷设到信息插座所在的连接盒处。3.垂直干线子系统（1）干线电缆计算干线子系统主要由6芯多模、单模光纤和25对大对数双绞线组成，经设备弱电竖井垂直铺设。本设计中图书实验楼的进线间设在一楼，设备间在靠中间楼梯处。电信线缆由主机房MDF直接引出，同时从主机房到电信机房之间采用4根25对大对数电缆相连接。RJ-45配线架与中心机房间数据主干线：计算机信息用4条6芯多模或单模光纤。电话信息主干用1条25对大对数电缆。用6芯多模光纤为主干电缆传输如图像和数据等高速信号，用大对数电缆传输如语音信号等低速信号，这样的配置保证了系统的经济性、合理性和长远性。（2）干线电缆的敷设竖井中应立有线槽或垂直爬架，以安装和固定垂直子系统的电缆。竖井中的线槽应和各层配线室之间有金属线槽连通。4.设备间及管理子系统（1）管理间设计管理子系统由交连、互连配线架、信息插座式配线架以及相关连的跳线组成。管理点为连接其它子系统提供连接手段。交连和互连允许你将通讯线路定位或重定位到建筑物的不同部分，以便更容易地管理通讯线路。通过卡接或插接式跳线，交叉连接允许你将端接在配线架一端的通信线路与端接于另一端配线架上的线路相连。插入线为重新安排线路提供一种简易的方法，而且不需要安装跨接线时使用的专用工具。互连完成交叉连接的相同目的，只是使用带插头的跳线、插座合适配器。互连和交连适用于光缆。光缆交叉连接要求使用光缆跳线在两端都有光接头的光缆跳线。五、设备清单序号型号名称数量1PT/FA3-08BRI45双位插座面板2912PT/5.566.019RJ45插座模块3623JPX211C125回线配线箱54PT/8.037.070125回线背装架45PT/FT2-5525回线高频接线模块256PT/XG.30U.6019”配线柜（30U）87PT/FT2-5525回线高频接线模块258PT/8.037.061250回线背装架29PT/8.037.100HX100回线背装架510PT/FA3-08VI24口Patch-Pannel30六、附图（系统图、平面施工图）附录一：系统图附录二：一层、二层布线施工图，三到六层按照同样的方法布线。七、结束语 在本次课程设计，通过查阅大量资料，认真阅读课本，自己了解到本次课程设计的原理和设计基本思路，学会了如何应用综合布线系统到我们的日常生活中。本次课程设计题目是图书实验楼综合布线系统的设计，这是信息设施系统这门课程中的一个典型实例。该综合布线系统设计综合包括了综合系统的布线的各个方面，各种场所综合布线系统均得到体现。 在本次课程设计中，自己遇到了一些问题和困难。比如说在信息点数的确定中，自己开始毫无头绪，经过查找资料，选择最简单且有效的计算方法，克服了这个困难。在布线产品的选择上，要结合实际需要，选择合适的型号和规格。通过课程设计，加深了自己对本门课程的认识，让自己学到了如何运用所学的综合布线系统知识，做到学以致用。 八、参考文献格式 1） 王娜 智能建筑信息设施系统 人民交通出版社 2008.52）郝文化 网络综合布线设计与案例(第2版) 电子工业出版社2008.2 3) 刘国林 综合布线 机械工业出版社2004.3 Welcome ToDownload !欢迎您的下载，资料仅供参考！精品资料
