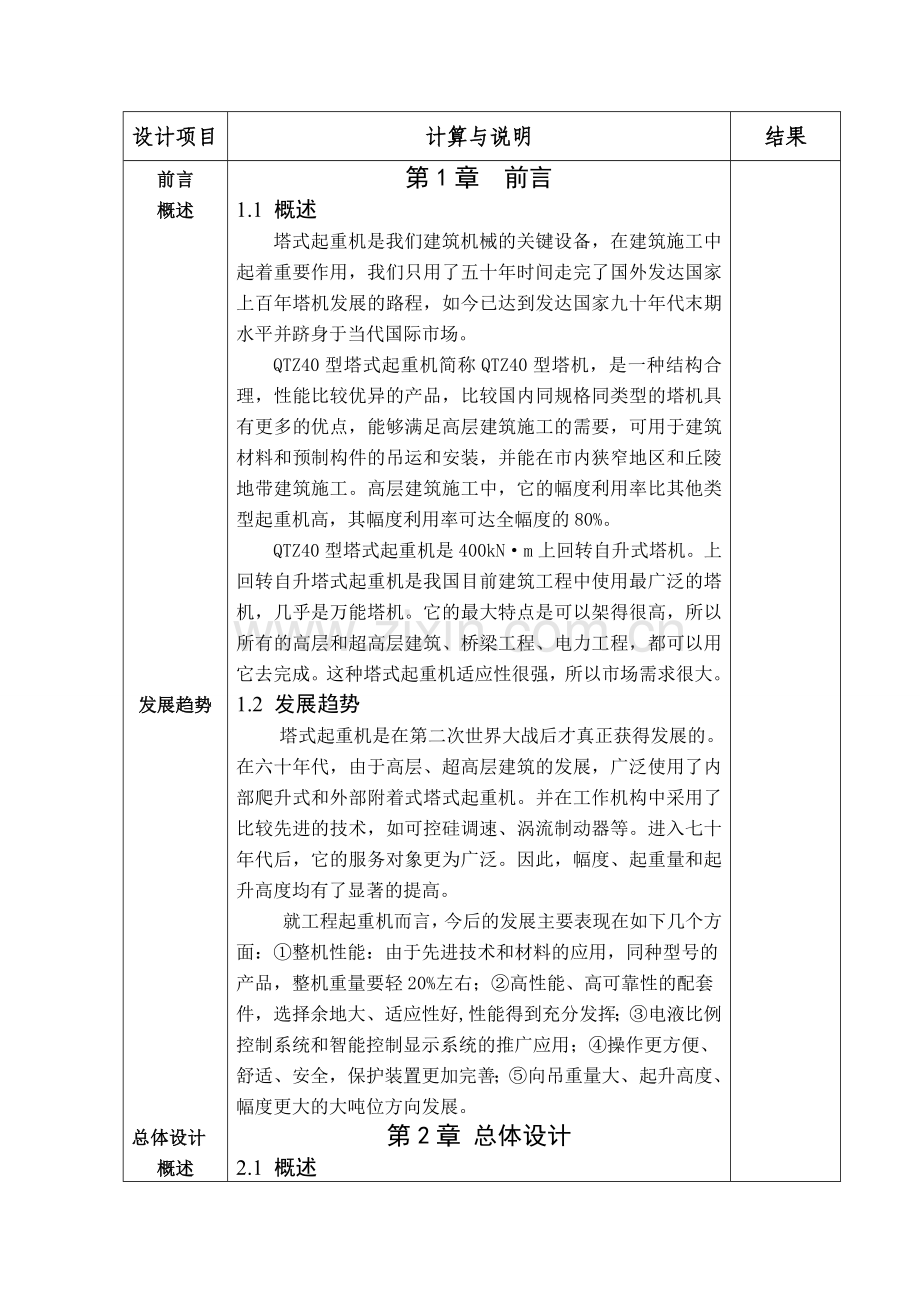

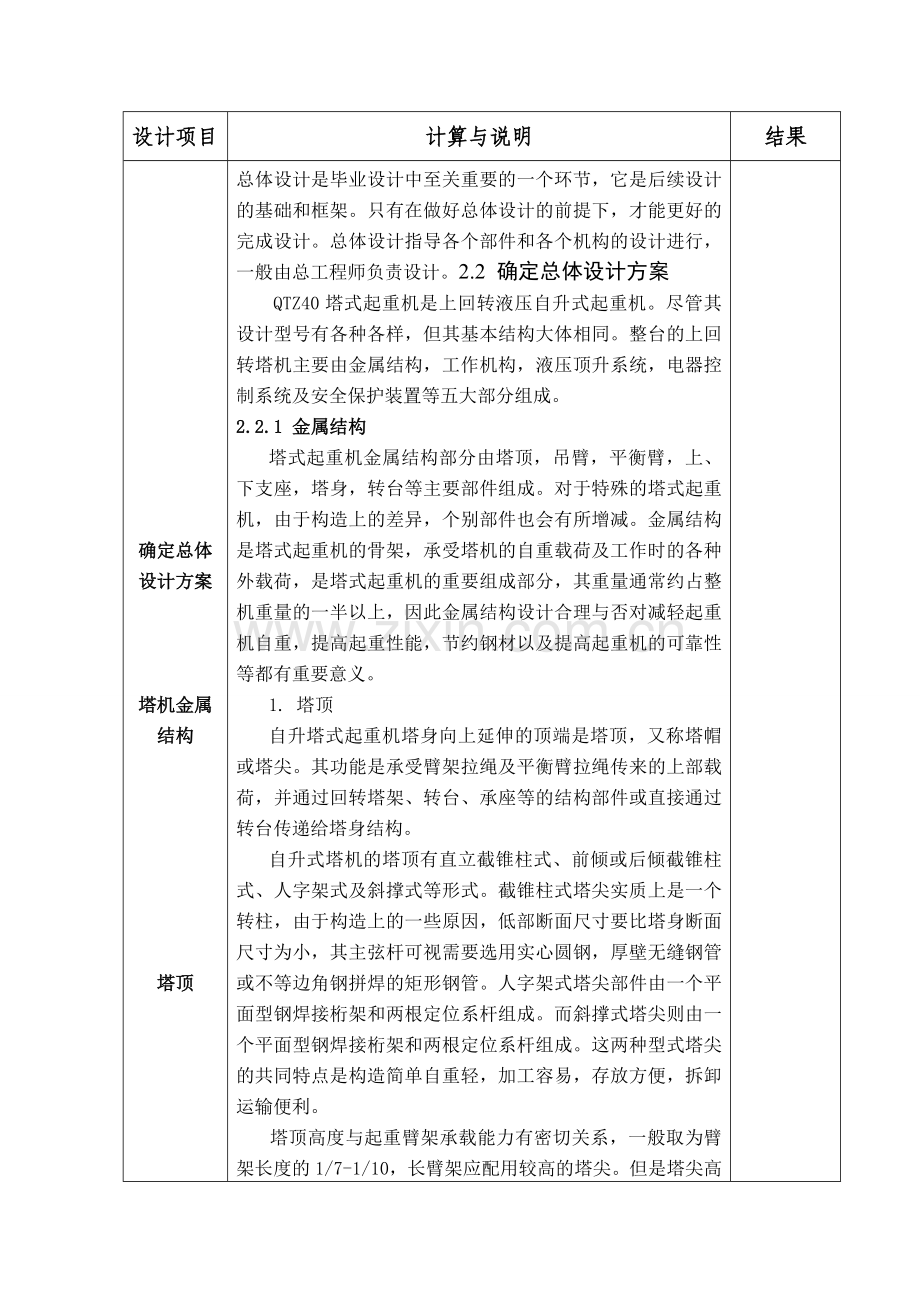

设计项目计算与说明结果前言概述发展趋势总体设计概述确定总体设计方案塔机金属结构塔顶 吊臂构造型式分节问题截面形式及截面尺度腹杆布置和杆件材料选用吊点的选择与构造平衡臂和平衡重平衡臂的结构型式 平衡重拉杆上、下支座塔身塔身结构断面型式塔身结构腹杆系统标准节间的联接方式塔身结构设计塔身的接高问题转台装置回转支承底架附着装置 套架与液压顶升机构爬升架顶升机构套架液压顶升基础工作机构起升机构起升机构的传动方式 起升机构的驱动方式起升机构的减速器起升机构的制动器滑轮组倍率回转机构变幅机构安全装置限位开关起升高度限制器起重量限制器力矩限制器风速仪钢丝绳防脱装置电气系统总体设计原则整机工作级别机构工作级别主要技术性能参数平衡重的计算起重机各部件对塔身的中心力矩起重特性曲线各幅度时起重量起重特性曲线塔机的风力计算工作工况平衡臂风力计算风力系数选取由平衡臂的设计尺寸计算迎风面积风力计算起升机构的风力计算平衡重风力计算起重臂风力计算变幅机构风力计算塔顶风力计算上下支座风力计算塔身风力计算工作工况平衡臂风力计算起升机构风力计算平衡重风力计算起重臂风力计算变幅机构风力计算塔顶风力计算上下支座风力计算塔身风力计算非工作工况平衡臂风力计算起升机构风力计算平衡重风力计算起重臂风力计算变幅机构风力计算塔顶风力计算上下支座风力计算塔身风力计算起重机抗倾覆稳定性计算工作工况平衡臂部分起重臂部分塔身部分基础部分工作工况平衡臂部分起重臂部分塔身部分基础部分惯性载荷坡度载荷风载荷非工作工况平衡臂部分起重臂部分塔身部分基础部分风载荷工作工况平衡臂部分起重臂部分塔身部分基础部分风载荷固定基础稳定性计算固定基础稳定平衡臂计算计算简图及工况计算工况工况一工况二平衡臂稳定性计算计算所需部分数据截面特性计算载荷计算平衡臂自重平衡重均布载荷风力计算回转平面内的力矩计算由风力产生的o点的力矩为由起升机构产生的回转惯性力矩由平衡臂自重产生的回转惯性力矩由配电箱产生的回转惯性力矩在起升平面内由横向载荷引起的最大弯矩由起升机构产生的最大弯矩有自重载荷在起升机构处的最大弯矩计算、计算欧拉临界公式计算横向载荷弯矩系数计算吊点处弯矩计算端弯矩的不等折减系数计算稳定性平衡臂单肢稳定性计算拉杆受力计算抗拉强度为抗剪强度抗拉强度平衡重设计及计算平衡重设计计算校核毕业设计小结致谢第1章 前言1.1 概述塔式起重机是我们建筑机械的关键设备，在建筑施工中起着重要作用，我们只用了五十年时间走完了国外发达国家上百年塔机发展的路程，如今已达到发达国家九十年代末期水平并跻身于当代国际市场。QTZ40型塔式起重机简称QTZ40型塔机，是一种结构合理，性能比较优异的产品，比较国内同规格同类型的塔机具有更多的优点，能够满足高层建筑施工的需要，可用于建筑材料和预制构件的吊运和安装，并能在市内狭窄地区和丘陵地带建筑施工。高层建筑施工中，它的幅度利用率比其他类型起重机高，其幅度利用率可达全幅度的80%。QTZ40型塔式起重机是400kNm上回转自升式塔机。上回转自升塔式起重机是我国目前建筑工程中使用最广泛的塔机，几乎是万能塔机。它的最大特点是可以架得很高，所以所有的高层和超高层建筑、桥梁工程、电力工程，都可以用它去完成。这种塔式起重机适应性很强，所以市场需求很大。1.2 发展趋势 塔式起重机是在第二次世界大战后才真正获得发展的。在六十年代，由于高层、超高层建筑的发展，广泛使用了内部爬升式和外部附着式塔式起重机。并在工作机构中采用了比较先进的技术，如可控硅调速、涡流制动器等。进入七十年代后，它的服务对象更为广泛。因此，幅度、起重量和起升高度均有了显著的提高。就工程起重机而言，今后的发展主要表现在如下几个方面：整机性能：由于先进技术和材料的应用，同种型号的产品，整机重量要轻20%左右；高性能、高可靠性的配套件，选择余地大、适应性好,性能得到充分发挥；电液比例控制系统和智能控制显示系统的推广应用；操作更方便、舒适、安全，保护装置更加完善；向吊重量大、起升高度、幅度更大的大吨位方向发展。第2章 总体设计2.1 概述总体设计是毕业设计中至关重要的一个环节，它是后续设计的基础和框架。只有在做好总体设计的前提下，才能更好的完成设计。总体设计指导各个部件和各个机构的设计进行，一般由总工程师负责设计。2.2 确定总体设计方案QTZ40塔式起重机是上回转液压自升式起重机。尽管其设计型号有各种各样，但其基本结构大体相同。整台的上回转塔机主要由金属结构，工作机构，液压顶升系统，电器控制系统及安全保护装置等五大部分组成。2.2.1 金属结构塔式起重机金属结构部分由塔顶，吊臂，平衡臂，上、下支座，塔身，转台等主要部件组成。对于特殊的塔式起重机，由于构造上的差异，个别部件也会有所增减。金属结构是塔式起重机的骨架，承受塔机的自重载荷及工作时的各种外载荷，是塔式起重机的重要组成部分，其重量通常约占整机重量的一半以上，因此金属结构设计合理与否对减轻起重机自重，提高起重性能，节约钢材以及提高起重机的可靠性等都有重要意义。1. 塔顶自升塔式起重机塔身向上延伸的顶端是塔顶，又称塔帽或塔尖。其功能是承受臂架拉绳及平衡臂拉绳传来的上部载荷，并通过回转塔架、转台、承座等的结构部件或直接通过转台传递给塔身结构。自升式塔机的塔顶有直立截锥柱式、前倾或后倾截锥柱式、人字架式及斜撑式等形式。截锥柱式塔尖实质上是一个转柱，由于构造上的一些原因，低部断面尺寸要比塔身断面尺寸为小，其主弦杆可视需要选用实心圆钢，厚壁无缝钢管或不等边角钢拼焊的矩形钢管。人字架式塔尖部件由一个平面型钢焊接桁架和两根定位系杆组成。而斜撑式塔尖则由一个平面型钢焊接桁架和两根定位系杆组成。这两种型式塔尖的共同特点是构造简单自重轻，加工容易，存放方便，拆卸运输便利。塔顶高度与起重臂架承载能力有密切关系，一般取为臂架长度的1/7-1/10，长臂架应配用较高的塔尖。但是塔尖高度超过一定极限时，弦杆应力下降效果便不显著，过分加高塔尖高度不仅导致塔尖自重加大，而且会增加安装困难需要换用起重能力更大的辅助吊机。因此，设计时，应权衡各方面的条件选择适当的塔顶高度。本设计采用前倾截锥柱式塔顶，断面尺寸为1.36m1.36m。腹杆采用圆钢管。塔顶高6.115米。塔冒用无缝钢管焊接而成，顶部设有连接平衡臂拉杆和吊臂拉杆的铰销吊耳，以及穿绕起升钢丝绳的定滑轮，顶部应装有安全灯和避雷针。其结构如图2-1所示：图2-1 塔顶结构图 2. 起重臂1） 构造型式塔式起重机的起重臂简称臂架或吊臂，按构造型式可分为：小车变幅水平臂架；俯仰变幅臂架，简称动臂；伸缩式小车变幅臂架；折曲式臂架。小车变幅水平臂架，简称小车臂架，是一种承受压弯作用的水平臂架，是各式塔机广泛采用的一种吊臂。其优点是：吊臂可借助变幅小车沿臂架全长进行水平位移，并能平稳准确地进行安装就位。因此此次设计采用小车变幅水平臂架。小车臂架可概分为三种不同型式：单吊点小车臂架，双吊点小车臂架和起重机与平衡臂架连成一体的锤头式小车臂架。单吊点小车变幅臂架是静定结构，而双吊点小车变幅臂架则是超静定结构。幅度在40m以下的小车臂架大都采用单吊点式构造；双吊点小车变幅臂架结构一般幅度都大于50m。双吊点小车变幅臂架结构自重轻，据分析与同等起重性能的单吊点小车变幅臂架相比，自重均可减轻5%-10%。小车变幅臂架拉索吊点可以设在下弦处，也可设在上弦处，现今通用小车变幅臂架多是上弦吊点，正三角形截面臂架。这种臂架的下弦杆上平面均用作小车运行轨道。2） 分节问题臂架型式的选定及构造细部处理取决于塔机作业特点，使用范围以及承载能力等因素，设计时，应通盘考虑作出最佳选择，首先要解决好分节问题。小车臂架常用的标准节间长度有6、7、8、10、12m五种。为便于组合成若干不同长度的臂架，除标准节间外，一般都配设12个35m长的延接节，一个根部节，一个首部节和端头节。端头节构造应当简单轻巧，配有小车牵引绳换向滑轮、起升绳端头固定装置。此端头节长度不计入臂架总长，但可与任一标准节间配装，形成一个完整的起重臂。本次设计选用标准节长度为6m，另加上2m长的延接节。其示意图见图2-2： 图2-2臂架分节3） 截面形式及截面尺度塔机臂架的截面形式有三种：正三角形截面、倒三角形截面和矩形截面。小车变幅水平臂架大都采用正三角形截面，本次设计的QTZ40采用正三角形截面。选用这种方式的优点是：节省钢材，减轻重量，从而节约成本。其尺寸截面形式如图2-3所示：图2-3 臂架截面及其腹杆布置1-水平腹杆2-侧腹杆3-上弦杆4-下弦杆臂架一-五节：B=1020mm H=800mm臂架六-七节：B=1017mm H=800mm臂架截面尺寸与臂架承载能力、臂架构造、塔顶高度及拉杆结构等因素有关。截面高度主要受最大起重量和拉杆吊点外悬臂长度影响最大。截面宽度主要与臂架全长有关。设计臂架长度为40m，共分七节。4） 腹杆布置和杆件材料选用矩形截面臂架的腹杆体系宜采用人字式布置方式，而三角形截面起重臂的腹杆体系既可采用人字式布置方式，也可 采用顺斜置式。此两种布置方式各有特点。当采用顺斜置式式，焊缝长度较短、质量不易保证。焊接变形不均匀，节点刚度较差，且不便于布置小车变幅机构。因此本设计选用人字式布置方式。其优点在于，这种布置方式应用区段不受限制，焊缝长度较长，强度易于保证，焊接变形较均匀，节点刚度较好，便于布置小车变幅机构。臂架杆件材料有多种选择可能性。一般情况下，上吊点小车变幅臂架的上弦以选用16Mn实心钢为宜，但造价要高。因此本设计选用20号无缝圆钢管。其特点是：惯性矩、长细比要小，抗失稳能力高。下弦采用等边角钢对焊的箱型截面杆件，经济实用，具有良好的抗压性能。因此上弦杆选用898、897，下弦选用的角钢型号为：758、755，臂间由销轴连接。 5） 吊点的选择与构造 吊点可分为单吊点和双吊点。其设计原则是：臂架长度小于50m，对最大起吊量并无特大要求，一般采用单吊点结构。若臂架总长在50m以上，或对跨中附近最大起吊量有特大要求应采用双吊点。采用单吊点结构时，吊点可以设在上弦或下弦。吊点以左可看作简支梁，以右可看作悬臂梁。在设计中采用双吊点。3. 平衡臂与平衡重QTZ40塔式起重机是上回转塔机。上回转塔机均需配设平衡臂，其功能是支撑平衡重（或称配重），用以构成设计上所需要的作用方向与起重力矩方向相反的平衡力矩，在小车变幅水平臂架自升式塔机中，平衡臂也是延伸了的转台，除平衡重外，还常在其尾端装设起升机构。起升机构之所以同平衡重一起安放在平衡臂尾端，一则可发挥部分配重作用，二则增大钢丝绳卷筒与塔尖导轮间的距离，以利钢丝绳的排绕并避免发生乱绳现象。1） 平衡臂的结构型式平衡臂的构造设计必须保证所要求的平衡力矩得到满足。短平衡臂的优点是：便于保证塔机在狭窄的空间里进行安装架设和拆卸，适合在城市建筑密集地区承担施工任务的塔机使用，不易受邻近建筑物的干扰，结构自重较轻。长平衡臂的主要优点是：可以适当减少平衡重的用量，相应减少塔身上部的垂直载荷。平衡重与平衡臂的长度成反比关系，而平衡臂长度与起重臂之间又存在一定关系，因此，平衡臂的合理设计可节约材料，降低整机造价。常用平衡臂有以下三种结构型式：平衡臂结构选用型式的原则是：自重比较轻；加工制造简单，造型美观与起重臂匹配得体。故此次设计选用平面框架式平衡臂。它由两根槽钢纵梁或由槽钢焊成的箱形断面组合梁和系杆构成。在框架的上平面铺有走道板，走道板两旁设有防护栏杆。这种平衡臂的优点是结构简单，加工容易。平衡臂的长度是10.17m。如图2-4所示：图2-4 平衡臂2） 平衡重平衡重属于平衡臂系统的组成部分，它的用量甚是可观， 4. 拉杆QTZ40塔式起重机采用双吊点式拉杆结构，拉杆由焊件组成，其材料为16Mn，拉杆节之间用过渡节连接，由受力特性计算出其拉杆点作为位置，其中在平衡臂和吊臂上设有拉板和销轴用来连接用。5. 上、下支座上支座上部分别与塔顶、起重臂、平衡臂连接，下部用高强螺栓与回转支承相连接在支承座两侧安装有回转机构，它下面的小齿轮准确地与回转支承外齿圈啮合，另一面设有限位开关。下支座上部用高强螺栓与回转支承连接、支承上部结构，下部四角平面用4个销轴和8个M30的高强螺栓分别与爬升架和塔身连接。6. 塔身塔身结构也称塔架，是塔机结构的主体，支撑着塔机上部结构的重量和承受载荷，并将这些载荷通过塔身传至底架或直接传递给地基基础。1） 塔身结构断面型式塔身结构断面分为圆形断面、三角形断面及方形断面三类。圆形断面和三角形断面现在基本上不用，现今国内外生产的塔机均采用方形断面结构。因此本设计采用的也是方形断面结构。按塔身结构主弦杆材料的不同，这类方形断面塔架可分为：角钢焊接格桁架结构塔身，主弦杆为角钢辅以加强筋的矩形断面格桁架结构；角钢拼焊方钢管格桁架结构塔身及无缝钢管焊接格桁架结构塔身。由型钢或钢管焊成的空间桁架，其成本比较低，且能满足工作需要。因此主弦杆采用由等边角钢拼焊成的方管。这种样式具有选材方便、灵活的优点。常用的矩形尺寸有：1.2m1.2m，1.3m1.3m，1.4m1.4m，1.5m1.5m，1.6m1.6m，1.7m1.7m，1.8m1.8m，2.0m2.0m。此次设计的尺寸为1.6m1.6m。根据承载能力的不同，同一种截面尺寸，其主弦杆又有两种不同截面之分。主弦杆截面较大的标准节用于下部塔身，主弦杆截面较小的标准节则用于上部塔身。塔身标准节的长度有2.5m，3m，3.33m，4.5m，5m，6m，10m等多种规格，常用的尺寸是2.5m和3m。选用标准节长度为2.5m。2） 塔身结构腹杆系统塔身结构的腹杆系统采用角钢或无缝钢管制成，腹杆可焊装与角钢主弦杆内侧或焊装于角钢主弦杆外侧。斜腹杆和水平腹杆可采用同一规格，腹杆有三角形，K字型等多种布置形式。腹杆不同会影响塔身的扭转刚度和弹性稳定。本次设计腹杆采用三角形布置。适合于中等起重能力塔身结构采用的腹杆布置方式。3） 标准节间的联接方式塔身标准节的联接方式有：盖板螺栓联接，套柱螺栓联接，承插销轴联接和瓦套法兰联接。盖板螺栓联接和套柱螺栓联接应用最广。本次设计的QTZ40塔机采用套柱螺栓联接，其特点是：套柱采用齐口定位，螺栓受拉，用低合金结构钢制作。适用于方钢管和角钢主弦杆塔身标准节的联接，虽加工工艺要求比较复杂，但安装速度比较快。4） 塔身结构设计QTZ40图2-5 塔身结构示意图5） 塔身的接高问题在进行具体接高操作之前，还应制定相关的安全操作规程，以保证拆装作业的安全顺利进行。7转台装置转台是一个直接坐在回转支承（转盘）上的承上启下的支撑结构。上回转自升式塔机的转台多采用型钢和钢板组焊成的工字型断面环梁结构，它支撑着塔顶结构和回转塔架 ，并通过回转支承及承座将上部载荷下传给塔身结构。回转支承装置回转支承简称转盘，是塔式起重机的重要部件，由齿圈、座圈、滚动体、隔离快、连接螺栓及密封条等组成。按滚动体的不同，回转支承可分为两大类：一是球式回转支承，另一类是滚柱式回转支承。1） 柱式回转支承柱式回转支承又可分为：转柱式和定柱式两类。定柱式回转支承结构简单，制造方便，起重回转部分转动惯量小，自重和驱动功率小，能使起重机重心降低。转柱式结构简单，制造方便，适用于起升高度和工作幅度以及起重量较大的塔机。2） 滚动轴承式回转支承滚动轴承式回转支承装置按滚动体形状和排列方式可分为：单排四点角接触球式回转支承、双排球式回转支承、单排交叉滚柱式回转支承、三排滚柱式回转支承。滚动轴承式回转支承装置结构紧凑，可同时承受垂直力、水平力和倾覆力矩是目前应用最广的回转支承装置。为保证轴承装置正常工作，对固定轴承座圈的机架要求有足够的刚度。滚动轴承式回转支承，回转部分固定，在大轴承的回转座圈上，而大轴承的的固定座圈则与塔身（底架或门座）的顶面相固结。设计选用球式回转支承，其优点是：刚性好，变形比较小，对承座结构要求较低。钢球为纯滚动，摩擦阻力小，功率损失小。根据构造不同和滚动体使用数量的多少，回转支承又分为单排四点接触球式回转支承、双排球式回转支承、单排交叉滚柱式回转支承和三排滚柱式回转支承。设计采用单排四点接触球式回转支承，它是由一个座圈和齿圈组成，结构紧凑，重量轻，钢球与圆弧滚道四点接触，能同时承受轴向力、径向力和倾翻力矩。塔机底架构造随着塔身结构特点（转柱式塔身或定柱式塔身），起重机的走形方式（轨道式、轮胎式或履带式）及爬升方式（内爬式或外附着自升式）而异。小车变幅水平臂架自升塔机采用的底架结构可分为：十字型底架，带撑杆的十字型底架，带撑杆的井字型底架，带撑杆的水平框架式杆件拼装底架和塔身偏置式底架。本次设计采用的是带撑杆的x底架。底架用工字钢焊接成框架结构，在四角安装有四条辐射状可拆卸支腿，该支腿用槽钢焊接而成，用螺栓与框架结构连接，底架通过20个预埋地脚螺栓与基础固定，螺栓为M36，底架外轮廓尺寸约为：长宽高=46004600250 mm。撑杆的作用是使塔身基础节与底架的四角相连，形成一个空间结构，增加塔机整体稳定性。由于塔身撑杆的设置，塔身危险断面由塔身根部向上移到撑杆的上支承面，同时塔身根部平面对底架的作用减小，从而改善底架的受力情况。底架安装时，将底架拼装组合，放置于混凝土基础上，对正四角的放射形支腿地脚螺栓，使底架垫平牢实，要求校平，平面度小于1/1000，拧紧20个M36的地脚螺栓。10. 附着装置附着装置由一套附着框架，四套顶杆和三根撑杆组成，通过它们将起重机塔身的中间节段锚固在建筑物上，以增加塔身的刚度和整体稳定性撑杆的长度可以调整，以满足塔身中心线到建筑物的距离限制塔身附着装置是用角钢对焊组合成的附着框架，由螺栓联接成框形，包箍于塔身标准的外表面，在附着框架下方的塔身主弦杆上分别固定一个小抱箍，以支持附着框架的重量，再由三根可伸缩调整的附着撑杆，通过销轴把该框架与建筑物连接，使塔机在规定高度与建筑物附着。附着装置如图2-6所示：2-6 附着装置 11. 套架与液压顶升机构1） 爬升架爬升架主要由套架，平台，液压顶升装置及标准节引进装置等组成。套架是套在塔身标准节外部。套架用无缝钢管焊接而成，节高4.94米，截面尺寸2.02.0米2。外侧设有平台和套架爬升导向装置爬升滚轮。在套架内侧的下方，还设有支承套架的支块，当套架上升到规定位置时，需将此支块连同套架支托于塔身标准节的踏块上。为便于顶升安装的安全需要特设有工作平台，爬升架内侧沿塔身主弦杆安装8个滚轮，支撑在塔身主弦杆外侧，在爬升架的横梁上，焊上两块耳板与液压系统油缸铰接承受油缸的顶升载荷，爬升架下部有两个杠杆原理操纵的摆动爪，在液压缸回收活塞以及引进标准节等过程中作为爬升架承托上部结构重量之用。2） 顶升机构顶升机构主要由顶升套架、顶升作业平台和液压顶升装置组成，用于完成塔身的顶升加节接高工作。3） 套架上回转自升塔机要有顶升套架。整体标准节用外套架。外套架就是套架本体套在塔身的外部。套架本身就是一个空间桁架结构。套架由框架，平台，栏杆，支承踏步块等组成。安装套架时，大窗口应与标准节焊有踏块的方向相反。套架的上端用螺栓与回转下支座的外伸腿相连接，其前方的上半部没有焊腹杆，而是引入门框，因此其弦必须作特殊的加强，以防止侧向局部失稳。门框内装有两根引入导轨，以便与标准节的引入。4） 液压顶升（1） 按顶升接高方式的不同，液压顶升分为上顶升加节接高、中顶升加节接高和下顶升加节接高和下顶升接高三种形式。上顶升加节接高的工艺是由上向下插入标准节，多用于俯仰变幅的动臂自升式塔是起重机。下顶升加节接高的优点：人员在下部操作，安全方便。缺点是：顶升重量大，顶升时锚固装置必须松开。中顶升加节接高的工艺是由塔身一侧引入标准节，可适用于不同形式的臂架，内爬，外附均可，而且顶升时无需松开锚固装置，应用面比较广。本次设计的QTZ40塔式起重机采用上顶升加节接高。（2） 按顶升机构的传动方式不同，可分为绳轮顶升机构、链轮顶升机构、齿条顶升机构、丝杠顶升机构和液压顶升机构等五种。绳轮顶升机构的特点是构造简单，但不平稳。链轮顶升机构与绳轮顶升机构相类似，采用较少。齿条顶升机构在每节外塔架内侧均装有齿条，内塔架外侧底部安装齿轮。齿轮在齿条上滚动，内塔架随之爬升或下降。丝杠爬升机构的丝杠装在内塔架中轴线处，或装在塔身的侧面内外塔架的空隙里。通过丝杠正、反转，完成顶升过程。本次设计的QTZ40塔式起重机采用液压顶升机构。液压顶升机构由电动机驱动齿轮油泵，液压油经手动换向阀、平衡阀进入液压缸，使液压缸伸缩，实现塔机上部的爬升和拆卸。其主要优点是构造简单、工作可靠、平稳、安全、操作方便、爬升速度快。本机构另有一套手动操作的爬升吊装装置与顶升液压系统配合工作。液压顶升系统如图2-7所示：2-7 液压顶升系统1- 电动机 2-联轴器 3-齿轮泵 4-滤油器5-溢流阀 6-压力表开关 7-压力表 8-手动换向阀9-油缸 10-平衡阀 （3） 顶升液压缸的布置：顶升接高方式又可分为中央顶升和侧顶升两种。所谓中央顶升，是指挥顶升液压缸布置在塔身的中央，并设上，下横梁各一个。液压缸上端固定在横梁铰点处。顶升时，活塞杆外身，通过下横梁支在下部塔身的托座或相应的腹杆节点上。液压缸的大腔在上，小腔在下压力油不断注入液压缸大腔，小腔中液压油则回入油箱，从而使液压缸将塔式起重机的上部顶起。所谓侧顶升式，是将顶升液压油缸设在套架的后侧。顶升时，压力油不断泵入油缸大腔，小腔里的液压油则回流入油箱。活塞杆外伸，通过顶升横梁支撑在焊接于塔身主弦杆上的专用踏步块间距视活塞有效行程而定。一般取1-1.5m。由于液压缸上端铰接在顶升套架横梁上，故能随着液压缸活塞杆的渐渐外伸而将塔机上部顶起来。侧顶式的主要优点是：塔身标准节长度可适当加大，液压缸行程可以相应缩短，加工制造比较方便，成本亦低廉一些。本次设计的QTZ40塔式起重机采用侧顶式。12. 基础固定式塔式起重机，可靠的地基基础是保证塔机安全使用的必备条件。该基础应根据不同地质情况，严格按照规定制作。除在坚硬岩石地段可采用锚桩地基（分块基础）外，一般情况下均采用整体钢筋混凝土基础。钢筋混凝土基础有多种形式可供选用。对于有底架的固定自升式塔式起重机，可视工程地质条件，周围环境以及施工现场情况选用X形整体基础，四个条块分隔式基础或者四个独立块体式基础。对于无底架的自升式塔式起重机则采用整体式方块基础。如这种塔机必须安装在深基坑近旁，或者塔机安装位置地质条件较差，则应采用钻孔灌注桩承台基础。1） X形整体基础的形状及平面尺寸大致与塔式起重机X形底架相似。塔式起重机的X形底架通过预埋地脚螺栓固定在混凝土基础上，此种形式多用于轻型自升式塔式起重机，如图2-8所示：图2-8 X形整体基础2） 长条形基础由两条或四条并列平行的钢筋混凝土底梁组成，其功能犹如两条钢筋混凝土的钢轨轨道基础，分别支承底架的四个支座和由底架支座传来的上部荷载。如果塔机安装在混凝土砌块人行道上，或是安装在原有混凝土地面上，均可采用这种钢筋混凝土基础。3） 分块式基础由四个独立的钢筋混凝土块体组成，分别承受由底架结构传来的整机自重及载荷。钢筋混凝土块体构造尺寸视塔机支反力大小基地耐力而定。由于基础仅承受底架传递的垂直力，故可作为中心负荷独立柱基础处理。其优点是：构造比较简单，混凝土及钢筋用量都比较少，造价便宜。4） 无底架固定式自升式塔机的钢筋混凝土基础，必须是整体大块体式大体积混凝土基础。塔机的塔身结构通过塔身基础节、预埋塔身框架或预埋塔身主角钢等固定在钢筋混凝土基础上。由于塔身结构与混凝土基础联固成整体，混凝土基础能发挥承上启下的作用：将塔机上不得载荷全部传给地基。由于整体钢筋混凝土基础的体形尺寸是考虑塔式起重机的最大支反力、地基承载力以及压重的需求而选定的，因而能确保塔机在最不利工况下均可安全工作，不会产生倾翻事故。基础预埋深度根据施工现场地基情况而定，一般塔式起重机埋设深度为1-1.5米，但应注意须将基础整体埋住。本次设计的QTZ40塔式起重机，选用的混凝土基础为x基础（如图2-9所示）。混凝土外轮廓尺寸约为：长宽高=700070001100 mm（长宽高），总混凝土方量约11立方米，基础重量约25吨，承载能力为10N/cm2。基础用钢筋混凝土捣制，混凝土标号为300号，在基础内预埋有地脚螺栓、分布钢筋和受力钢筋等。基础的制作应严格按图施工。基础的土质应坚固牢实，要求承载能力大于0.15Mpa，混凝土基础的深度1100mm 。图2-9 塔机设计基础2.2.2 工作机构工作机构是为实现起重机不同的运动要求而设置的。对于自升式塔式起重机，主要包括起升机构，回转机构，变幅机构和顶升机构。依靠这些机构完成起吊重物、运送重物到指定地点并安装就位三项运动在内的吊装作业。为了提高塔机生产率，加快吊装施工进度，无论是起升机构、变幅机构、回转机构均应具备较高的工作速度，并要求从静止到全速运行，或从全速运行转入静停的全过程，都能平缓进行，避免产生急剧冲动，对金属结构产生破坏性影响。对于高层建筑施工用的塔机来说，由于起升高度大，起重臂长，起重量大，对工作机构调速系统有更高的要求。1. 起升机构起升机构是塔式起重机使用频繁而又最重要的工作机构。它主要由电动机、减速机、卷筒和制动器为了提高起重机的工作效率和安全可靠性，要求起升机构具有适合的调速性能。起升机构简图如图2-10所示。2-10起升机构简图1-三速电机 2-联轴器 3-液力推杆制动器 4-ZQ500圆柱齿轮减速器 5-卷筒 6-高度限位器根据使用说明书，起升机构由一合三速电动机驱动，电动机型号YZTDF225M1-4/8/32,N=15/15/3.7KW,n=1400/700/144rpm。通过弹性联轴节与ZQ500型圆柱齿轮变速箱驱动起升卷筒，本机构采用液力推杆制动器。起升速度由电控三速电动机实现其“两快
