土钉支护方案.doc

派力工程有限公司 749工程25#综合楼 土钉墙支护

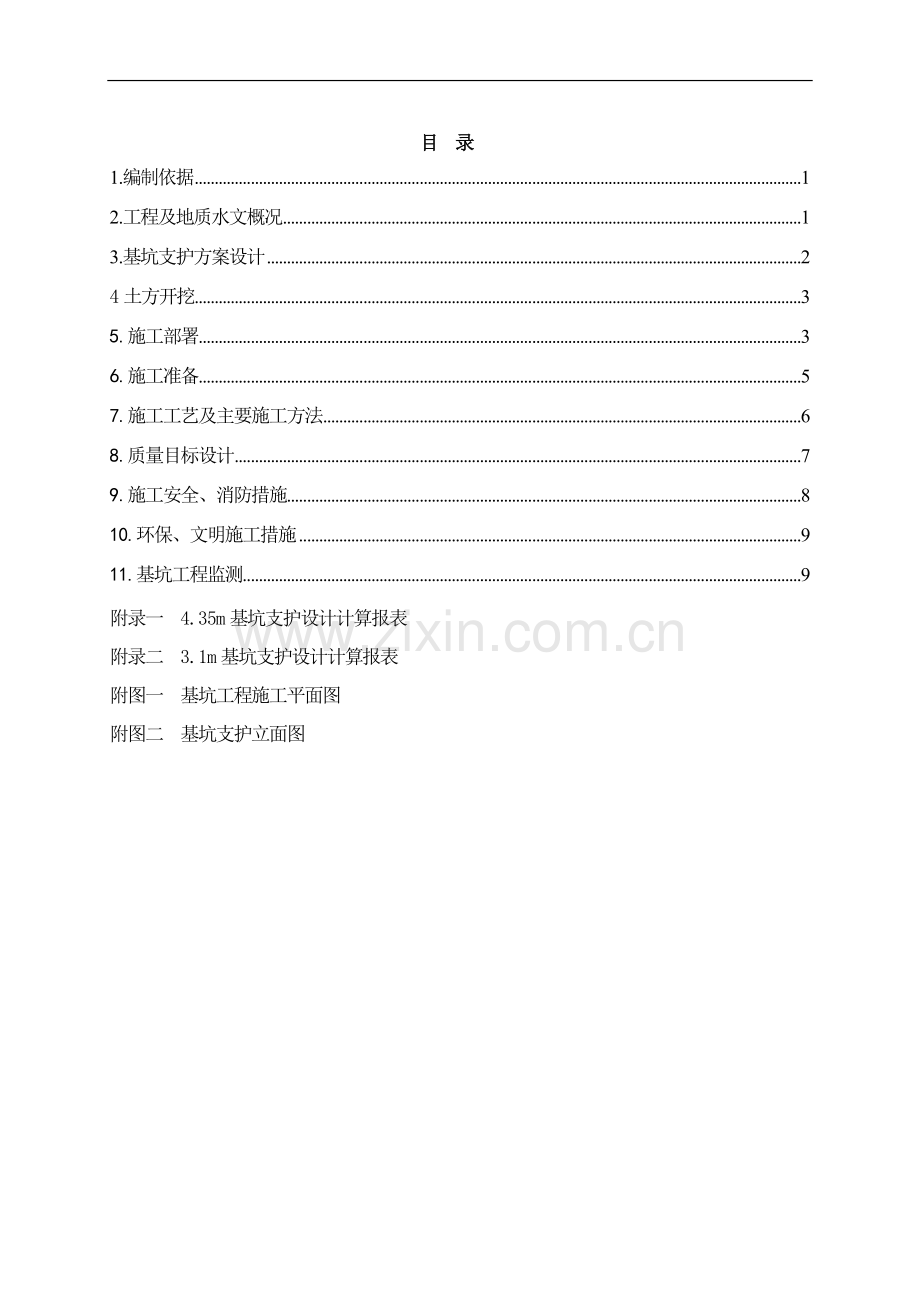

目 录
1.编制依据 1
2.工程及地质水文概况 1
3.基坑支护方案设计 2
4土方开挖 3
5.施工部署 3
6.施工准备 5
7.施工工艺及主要施工方法 6
8.质量目标设计 7
9.施工安全、消防措施 8
10.环保、文明施工措施 9
11.基坑工程监测 9
附录一 4.35m基坑支护设计计算报表
附录二 3.1m基坑支护设计计算报表
附图一 基坑工程施工平面图
附图二 基坑支护立面图

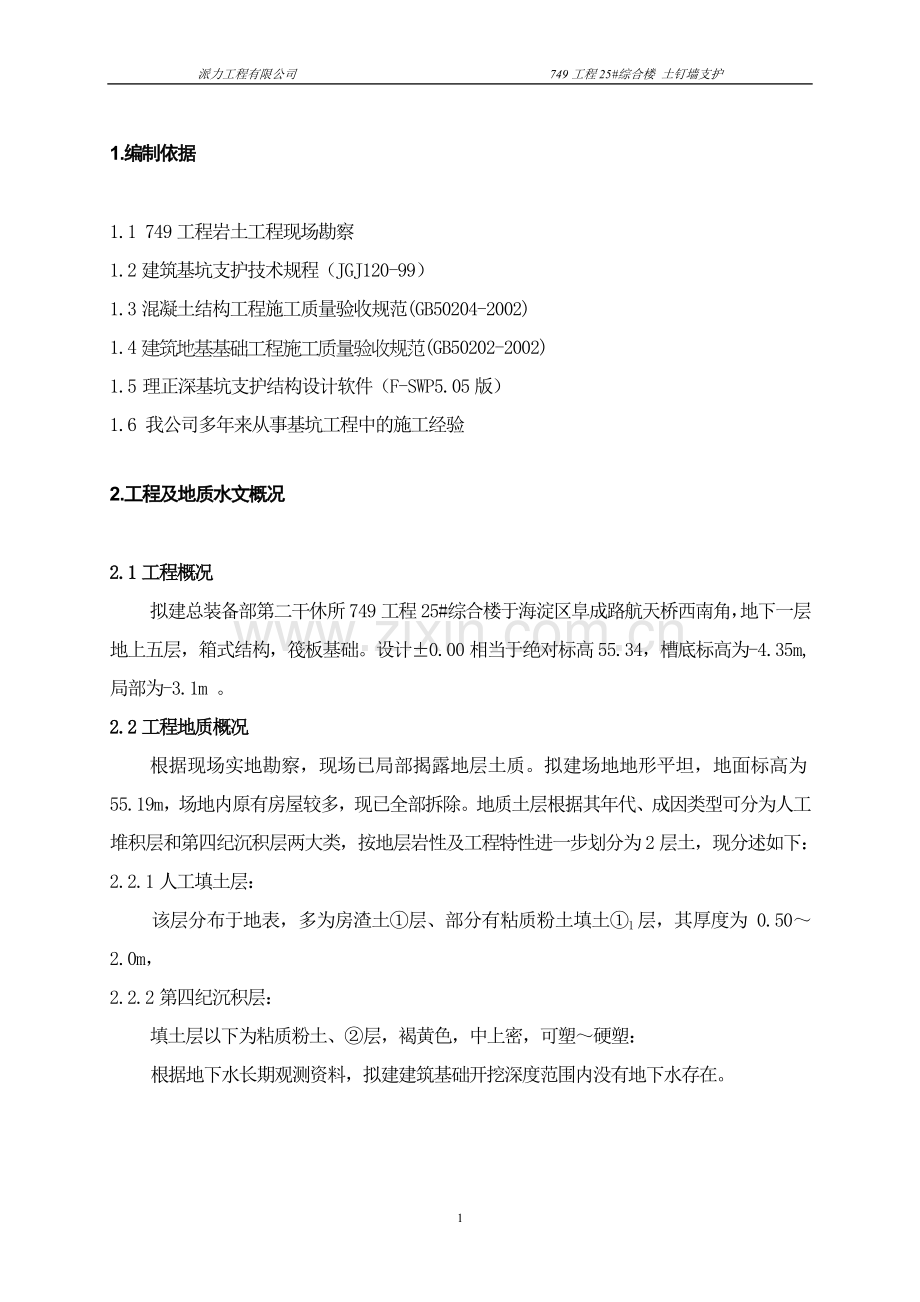

1.编制依据
1.1 749工程岩土工程现场勘察
1.2建筑基坑支护技术规程（JGJ120-99）
1.3混凝土结构工程施工质量验收规范(GB50204-2002)
1.4建筑地基基础工程施工质量验收规范(GB50202-2002)
1.5 理正深基坑支护结构设计软件（F-SWP5.05版）
1.6 我公司多年来从事基坑工程中的施工经验
2.工程及地质水文概况
2.1工程概况
拟建总装备部第二干休所749工程25#综合楼于海淀区阜成路航天桥西南角，地下一层地上五层，箱式结构，筏板基础。设计±0.00相当于绝对标高55.34，槽底标高为-4.35m,局部为-3.1m 。
2.2工程地质概况
根据现场实地勘察，现场已局部揭露地层土质。拟建场地地形平坦，地面标高为55.19m，场地内原有房屋较多，现已全部拆除。地质土层根据其年代、成因类型可分为人工堆积层和第四纪沉积层两大类，按地层岩性及工程特性进一步划分为2层土，现分述如下：
2.2.1人工填土层：
该层分布于地表，多为房渣土①层、部分有粘质粉土填土①1层，其厚度为 0.50～2.0m，
2.2.2第四纪沉积层：
填土层以下为粘质粉土、②层，褐黄色，中上密，可塑～硬塑：
根据地下水长期观测资料，拟建建筑基础开挖深度范围内没有地下水存在。
3.基坑支护方案设计
3.1工程特点及设计思路
①本工程地处三环边的繁华市区，边坡支护，对现场文明施工必须作出周密安排。
②拟建建筑物基础埋深较大，基坑周围场地紧张，基坑支护必须确保其安全与稳定性，控制好其位移及沉降量
③拟建建筑物基坑地处旧建筑物拆除场地，地下管网错综复杂，尤其注意原有水管漏水对边坡支护体的影响
④场地内因未见地质祥勘，地表回填土层不明，基本厚度越大,其物理力学指标较差，对边坡稳定负面影响越大，设计方案重点考虑现场施工时，及时调整方案。
3.2工程设计情况
根据现场实际情况，场地狭小、地层存在回填土层，周围临近建筑物，故选用土钉墙支护，采用理正深基坑支护结构设计软件（F-SWP5.05版）进行设计，结合施工经验进行调整。本设计采用理正软件进行计算（计算书见附录），根据计算结果确定设计结果如下：
3.2.1 土钉墙设计
本工程设计土钉墙支护，设计坡比：1：0.15，地面静荷载按10kPa考虑，其中北侧紧贴建筑物不做支护，各种参数见下表1、2
表1、槽深4.35m土钉墙设计参数
土钉编号
深度(m)
长度 （m）
倾角（m）
孔径（mm）
纵向间距（m）
横向间距（m）
杆材
1
1.6
4.0
10
100
1.6
1.5
Φ16
2
3.2
3.5
10
100
1.6
1.5
Φ16
表2槽深3.1m支护设计参数
土钉编号
深度(m)
长度 （m）
倾角（m）
孔径（mm）
纵向间距（m）
横向间距（m）
杆材
1
1.2
2
10
100
1.2
1.5
Φ16
2
2.7
1
10
100
1.5
1.5
Φ16
锚喷层面采用C20喷射混凝土，厚度8―10ｃｍ 钢筋网片为1φ6@200X200，置于距坡面土体2cm位置，土钉杆体为1ф16，端部做90º直角弯钩，长度20cm，加强筋为1φ12，横向最大长度通过土钉。基坑上口，外延坡面500mm，并程梅花状，间距3米，垂直打入地下1φ16Ｌ﹦1000钢筋，用以增强坡面稳定性，用砂浆抹平作为散水，基底坡脚处延四周下挖300x300mm盲沟，锚喷层面做到沟底。
4土方开挖
4.1土方开挖前，应做好场地测量、沉降变形观测。
4.2土方开挖收尾设在基坑南侧门口部位。
4.3土方开挖采用两次开挖到底，根据土钉设计位置第一步土挖深，最大深度不能超过土钉深度50cm；基底预留15cm厚土层人工找平。
4.4挖土需与土钉施工相互配合，优先开挖土钉施工工作面。
5.施工部署
5.1施工总体安排
5.1.1先进行土钉墙边坡支护施工，土方与土钉墙施工同步进行，开挖时配合土钉墙施工，坡面预留15cm人工找平层
5.1.2土方开挖过程中进行基坑监测。

5.2施工现场平面布置
在基坑西侧10m范围内设置土钉墙材料及设备堆放场地，进行土钉墙边坡支护施工；水源采用现场已埋设的供水管线提供，电源自现场变压器引至总配电箱，在钢筋加工场设置分配电箱。

5.3组织机构及人员配置
5.3.1组织机构：
本工程由基坑工程项目经理部组织施工，对承包工程的质量、工期、安全、文明施工等方面全面负责，主要管理人员及特种工全部持证上岗。详见附图。

项目经理：佟志强

主任工程师：李彦涛
生产副经理：郭子山
行政副经理：梁金生

环卫
材料、计量
安全：王学奎
层面施工组
土钉施工组

试验：王白峰
测量：梁金生王白峰
质量：王白峰
资料：杜卫双

5.3.2劳动力组织：
本工程按照1班倒原则8小时作业，具体人员配置为：
机械操作手 1名
土钉施工 10名
锚喷施工 14名
其它人员 3名
5.4施工机械配置
施工机械配置如下表所示：
序号
设备名称
规格
数量
主要工作性能指标
1
钢筋切断机
GQ40
1台
2.5KW
2
钢筋电焊机
BX-500
2台
38KW
3
钢筋调直机
GJ614/4
1台

4
钢筋弯曲机
GW6-40B
1台

5
注浆泵
HFV-50
1台

6
砼喷射机
TK-761
1台
5m3/h
7
空压机
12m3
1台
柴油
8
洛阳铲
Ф100
5把

5.5 工程进度计划及工期保证措施
5.5.1 工程进度计划：
⑴本工程工期为8日历天。
⑵进度安排（从开工日起计算）：
1日施工准备
2日内完成土钉成孔、边坡找平、钢筋加工施工；
2日内完成土钉注浆、编网施工
3日内完成层面锚喷。
5.5.2 工期保证措施：
⑴材料保证：根据工程进度提前准备各种物资的进场。材料进场严把原材料质量关并进行相关材料试验。
⑵劳动力保证：选用有经验的作业人员及施工队伍，保证所有工序均一次成活，从根本上杜绝返工现象。
⑶机械保证：根据工程需要，配备足量的机械施工。施工机械在进场前提前进行调试运转，确保进场机械性能良好。
⑷施工组织保证：保证工作面不闲置，确保假日照常施工。
6.施工准备
6.1 技术准备
6.1.1 搜集本工程所需的各种技术数据，熟悉施工设计图纸和施工规范，组织技术人员进行图纸会审，层层进行技术交底。
6.1.2 组织参施人员学习施工方案，深刻认识本工程的重要性，掌握本工程所需要的相关知识，认真领会方案的意图。
6.1.3 按组织机构编制配备相应的技术力量，并对参施人员进行入场教育和技术培训。
6.2测量准备
6.2.1 交接桩后，及时准确地进行护桩、验线并作好相关记录。
6.2.2 测量人员认真熟悉设计桩位图与施工设计图纸。
6.2.3 熟悉施工方案，并对基坑监测工作进行充足的准备。
6.3 现场准备
6.3.1 对现场的地下管线进行详细勘察和实探，作出明显标志，绘制出地下管线图请上级部门审核，并按管线规格采取相应保护措施，未探明处不得开挖。
6.3.2 对场地进行平整，清除影响施工的地下障碍物，以确保施工顺利进行。
6.3.3 施工用水：由现场施工用水供水系统提供。
6.3.4 施工用电：现场用电量约为50KVA。设立总配电箱并安装电表，在场区南侧及西侧各设分配电箱一个，由分配电箱至用电设备采用独立直埋电缆供电，按TN—S三相五线系统供电。每台用电设备均设独立的流动电闸箱，以保证施工能够顺利进行。
7.施工工艺及主要施工方法
7.1 土钉墙施工工艺及主要施工方法
施工准备 ａ、场地平整；
ｂ、查明施工范围内地下管线及障碍物；
ｃ、架设施工临时用电；
ｄ、进厂各类材料送检及报验；
ｅ、机械设备安装调试。
土钉墙施工工艺流程
进厂准备（三统一平） → 原材料进厂（送检） → 测量放线 → 砼试配 → 基坑开挖第一层 → 土钉施工 → 修坡 → 喷射混凝土 → 下一循环
土钉施工技术标准
⑴ 土钉锚杆施工要求
ａ﹑ 对准空位，成孔深度50mm，
ｂ﹑ 成孔角度10
ｃ﹑跟注浆管放入锚杆杆体
ｄ﹑压入水灰比0.45-0.5的水泥浆，压力1.5kg/cm²,并两次补浆，间隔时间小于2小时
⑵ 锚喷施工要求
喷射前检查钢筋施工质量，要求网片顺直，无明显凹凸现象，且与坡体之间间隔2cm的保护层及稳定牢固；喷射作业应分段分片依次进行，初喷距离应小于1.5m并调整喷射角度，以保证砼的密实度。
⑶ C20配比施工要求： 水泥 ：砂 ：碎石=1 ：2 ：2
⑷ 原材料质量要求
ａ﹑ 水泥为ＰＯ32.5，应有出厂合格证，砂为中砂，碎石粒径小于15mm；
ｂ﹑不得使用ＰＨ值小于4的酸性水及污水；
ｃ﹑钢筋应有出厂合格证、原材复式报告；
ｄ﹑材料进厂及时送检并向甲方报验；

8.质量目标设计
8.1质量目标
工程合格。
8.2质量措施
8.2.1建立完善的质量保证体系和奖惩制度。
8.2.2提高施工管理水平及人员整体素质，加强施工人员的质量意识，管理人员一律持证上岗。
8.2.3组织民工进行培训，提高民工的基本施工常识，掌握该工程的规范要求。
8.2.4所有工序必须经过质量检查人员检查确认合格后方可转入下道工序。
8.3施工质量保证措施
8.3.1钢筋原材强度必须符合设计要求，对每一批进厂钢筋要有出厂合格证，每60t做一组钢筋复查试验，认真执行《北京市建设工程施工试验实行有见证取样和送检制度的暂行规定》。
8.3.2钢筋加工必须符合施工规范要求，同时对主筋连接做现场取样试验。
8.4.3混凝土强度必须符合设计要求及施工规范规定。
8.3.4护坡砼每班做试块三组，送专业部门进行试验。
8.3.5孔深、孔径、倾角必须符合设计要求。
9.施工安全、消防措施
该工程安全目标：死亡为0；轻伤1‰。严格遵守国家《建筑安装工程安全技术规程》及建设部有关施工安全方面的规定。施工中为了确保上述目标的实现，特制定如下安全消防保证措施。
9.1施工人员要牢固树立“安全第一”的思想，建立完善的施工安全保证体系和安全消防生产责任制。
9.2认真学习和贯彻上级频发的安全施工文件、规范、操作规程和规章制度。参加安全考核，合格者允许上岗。
9.3现场保持干净整洁。施工现场内不得吸烟，进入现场必须戴安全帽。过路电缆、水管均埋入地下。
9.4施工用电设备必须符合施工安全用电标准，闸箱必须上锁，由持证电工管理。
9.5非电工不得接电，非操作工不得操作钻机。检修钻机必须断电，修好后，操作员离机方可合闸调试。
9.6在施工现场范围内，搭设明显标志，夜间须设指示灯，保证行人及施工人员安全。

10.环保、文明施工措施
10.1执行“北京市建委文明施工规定”的有关规定。
10.2对进场施工人员进行文明施工教育，提高他们的安全、环保、文明施工意识。
10.3现场值班人员严禁酗酒、赌博等不文明行为。
10.4现场人员挂牌上岗，现场领导标志明显。
10.5现场施工用水、泥浆禁止乱排乱放。
10.6材料摆放整齐，机具整洁。

9
