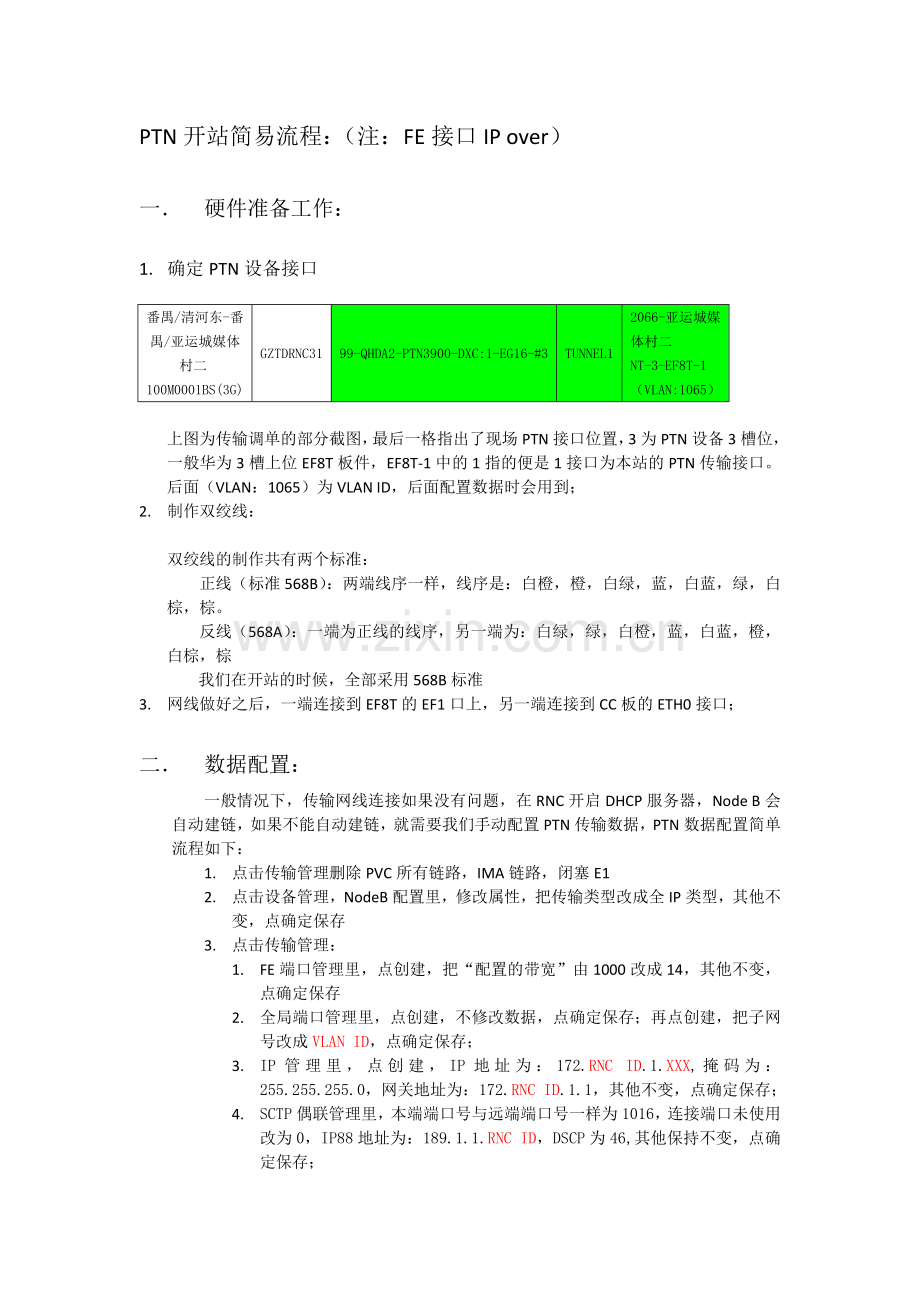

PTN开站简易流程：（注：FE接口IP over）

一． 硬件准备工作：

1. 确定PTN设备接口

番禺/清河东-番禺/亚运城媒体村二100M0001BS(3G)
GZTDRNC31
99-QHDA2-PTN3900-DXC:1-EG16-#3
TUNNEL1
2066-亚运城媒体村二NT-3-EF8T-1（VLAN:1065）

上图为传输调单的部分截图，最后一格指出了现场PTN接口位置，3为PTN设备3槽位，一般华为3槽上位EF8T板件，EF8T-1中的1指的便是1接口为本站的PTN传输接口。后面（VLAN：1065）为VLAN ID，后面配置数据时会用到；
2. 制作双绞线：

双绞线的制作共有两个标准：
正线（标准568B）：两端线序一样，线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
反线（568A）：一端为正线的线序，另一端为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕
我们在开站的时候，全部采用568B标准
3. 网线做好之后，一端连接到EF8T的EF1口上，另一端连接到CC板的ETH0接口；

二． 数据配置：
一般情况下，传输网线连接如果没有问题，在RNC开启DHCP服务器，Node B会自动建链，如果不能自动建链，就需要我们手动配置PTN传输数据，PTN数据配置简单流程如下：
1. 点击传输管理删除PVC所有链路，IMA链路，闭塞E1
2. 点击设备管理，NodeB配置里，修改属性，把传输类型改成全IP类型，其他不变，点确定保存
3. 点击传输管理：
1. FE端口管理里，点创建，把“配置的带宽”由1000改成14，其他不变，点确定保存
2. 全局端口管理里，点创建，不修改数据，点确定保存；再点创建，把子网号改成VLAN ID，点确定保存；
3. IP管理里，点创建，IP地址为：172.RNC ID.1.XXX,掩码为：255.255.255.0，网关地址为：172.RNC ID.1.1，其他不变，点确定保存；
4. SCTP偶联管理里，本端端口号与远端端口号一样为1016，连接端口未使用改为0，IP88地址为：189.1.1.RNC ID，DSCP为46,其他保持不变，点确定保存；
5. OMCB管理里，操作维护网关IP为：190.1.1.RNC ID，DSCP为46，其他保持不变，点确定保存。
6. 偶联流管理，点创建，不修改数据，点确定，再点创建，不修改数据，点确定！
4. 无线数据配置：
无线数据部分与SDH传输类型配置方法相同；

PTN简单故障判断：
在做完以上操作之后，仍然不能建链的情况下，我们需要简单的定位一下故障。我们采用排除法：
1. 排除Node B：
用确认正常的双绞线与CC板的ETH0口连接；
假如，Node B的IP为172.26.1.101,Vlan ID为 1001，我们将自己记笔记网卡IP 设置为172. 26.1.88,Vlan ID为 1001；
然后运行CMD，输入Ping 172.26.1.101 ；
观察是否可以Ping通，如果Ping不通，再仔细检查数据IP，Vlan ID配置是否正确；重新配置ＰＴＮ数据；复位CC板；做完以上操作仍然Ｐｉｎｇ不通的情况下，可以考虑更换ＣＣ单板；
电脑Vlan ID配置方法：
选择本地连击，单击属性：

单击配置：按照图片说明配置

2. 排除网线：
在Ｎｏｄｅ　Ｂ没有问题的情况下，用连接ＰＴＮ端的双绞线线头连接笔记本电脑，ＩＰ和Ｖｌａｎ　ＩＤ配置和上面相同；
然后运行CMD，输入Ping 172.26.1.101 ；
观察是否Ｐｉｎｇ的通，如果Ｐｉｎｇ不通，说明双绞线做的有问题，仔细检查，重新做头子；如果Ping的通，说明从PTN设备出来之后的部分是没有问题的；
3. Ping 网管：
Ping网管，类似与向网管自环，具体操作步骤如下：
1. 设置笔记本电脑网卡IP/掩码/网关/Vlan ID与Node B配置相同；
2. 将连接到CC板ETH 0口的网线连到笔记本电脑；
3. 首先Ping 172.RNC ID.1.1(网关IP)，如果Ping不通，说明PTN到RNC之间的链路是不通的，或者是RNC收到Node B的包后全部抛掉，第一种情况，找传输网管，检查传输链路，第二种情况，找RNC网管仔细核对RNC数据。
4. 如果网关Ping的通，继续Ping SCTP IP：189.1.1.RNC ID,
如果Ping不通，说明SCTP相关数据配置有问题，通知RNC网管检查SCTP相关数据，如果Ping的通，证明SCTP偶联链路没有问题
5. 继续Ping OMCB 服务IP：190.1.1.RNC ID,如果Ping不通，证明RNC侧数据或者板件有问题，通知RNC网管检查，如果Ping的通，证明可以建链；
