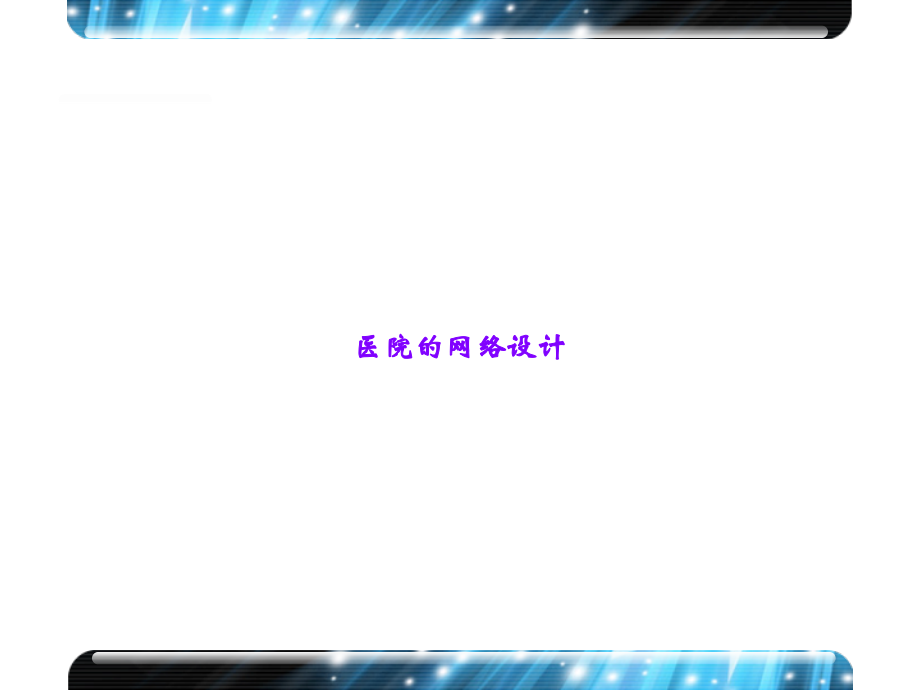

医院的网络设计.ppt

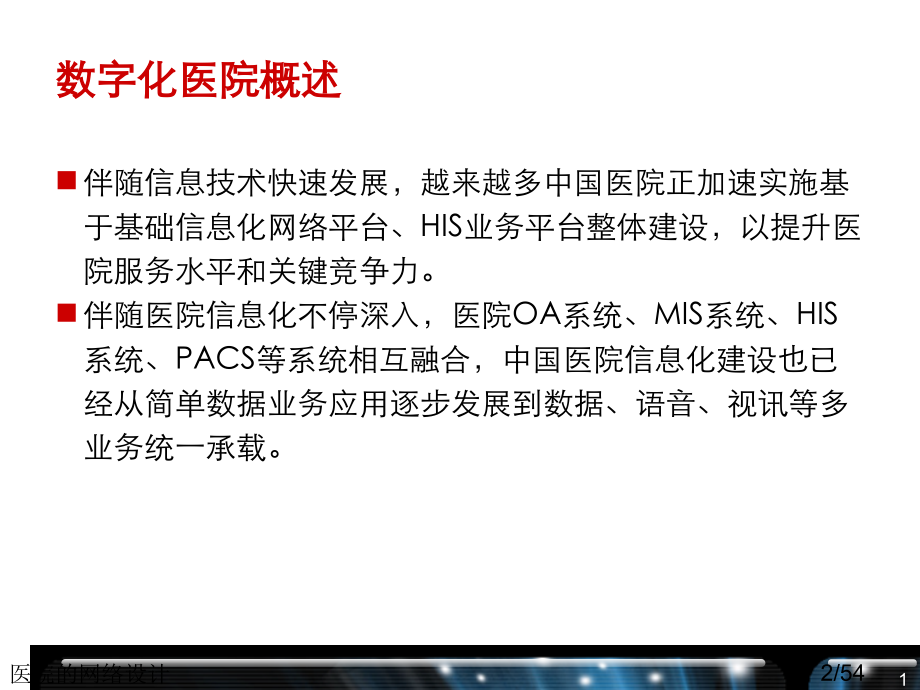

*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,医院的网络设计,数字化医院概述,伴随信息技术快速发展，越来越多中国医院正加速实施基于基础信息化网络平台、HIS业务平台整体建设，以提升医院服务水平和关键竞争力。,伴随医院信息化不停深入，医院OA系统、MIS系统、HIS系统、PACS等系统相互融合，中国医院信息化建设也已经从简单数据业务应用逐步发展到数据、语音、视讯等多业务统一承载。,医院的网络设计,2/54,数字化医院定义,数字化医院是在数字医疗设备、计算机网络平台和医院业务软件基础上，对病人治疗数据进行采集、存放、传输和处理，以到达在全院范围内全数字化流程，就是数字化医院。,数字化医疗设备 计算机网络平台 医院业务软件,数字化医院,采集 存放 传输 处理,数字化流程,医院的网络设计,3/54,门,诊,医,生,工,作,站,数字化医院,住,院,医,生,工,作,站,门,急,诊,挂,号,子,系,统,住,院,病,人,医,嘱,处,理,子,系,统,P,A,C,S,系,统,放,射,科,信,息,管,理,系,统,手,术,室,管,理,子,系,统,麻,醉,医,生,工,作,站,临床信息系统(CIS),管理信息系统(MIS),医,学,影,像,诊,断,报,告,子,系,统,临,床,实,验,室,检,查,报,告,子,系,统,血,库,管,理,子,系,统,门急诊病人管理子系统,住院病人管理子系统,病案管理子系统,医疗统计子系统,人事工资管理子系统,财务管理经济核实子系统,医院后勤物资供给子系统,药品药库管理子系统,医疗设备管理子系统,医院全成本核实系统,数据挖掘系统,医院业务系统分析,医院的网络设计,4/54,网络,服务器,存放,管理,数据库,安全,千兆/百兆园区局域网,Windows服务器,服务器HA和数据库RAC,SQL SERVER,ORACLE,网络设备管理,域用户管理,DAS和SAN,PACS数据存放量大,PACS与HIS存放分离,HIS与外部物理隔离,防火墙防护,防病毒软件,数据库安全,硬件平台现实状况,医院网络硬件平台现实状况,医院的网络设计,5/54,传统医院网络面临问题,现有网络资源极难经过灵活有效策略调整实现业务与网络充分融合,，比如早期医院网络已经极难支撑门诊系统对可靠性、PACS系统对高性能要求，医院用户对新业务布署体验感不佳，新业务布署面临巨大管理压力；,网络平台缺乏智能性,，无业务识别能力，不能对关键业务应用提供端到端高质量数据传输有效确保，医院通常采取设备升级、链路带宽升级等简单方式使得网络建设、运行、管理成本大幅度上升，而网络资源利用率却在大幅度下降；,医院网络中安全设备组件多且庞杂，但各组件孤军作战，传输安全、网络安全、数据安全、业务安全层面相互分离，难以有效兼顾，,医院安全漏洞处处存在,。伴随电子病例应用越来越广泛，一旦电子病例出现泄密或者被恶意篡改，都会给医院带来严重医患纠纷甚至法律纠纷，网络安全已经成为医院新一代网络建设关重视点；,网络管理控制功效微弱,，单纯设备级网络管理已经不能满足医院用户对业务可靠性要求，业务可靠性除了要求网络稳定，还依赖于服务器可靠和数据存放可靠等各种技术组合。,医院的网络设计,6/54,医院网络建设总体目标,可靠快速响应以提供更加好医疗服务,-确保大门诊量正常访问,安全业务数据确保医院正常对外服务,-确保患者、医疗信息严格保密,高效管理推进系统稳定，提升维护效果,-确保医院网络正常运转,医院数据安全存放和可扩展性,-存放包含病人信息、病案信息、费用信息和影像等数据,区域医疗建设,-远程会诊、网上学术研讨等业务，迫切需要医院之间资源共享,医院的网络设计,7/54,医疗行业背景分析,H3C中小医院数字化处理方案,H3C处理方案特点,H3C数字化医院成功案例,目录,医院的网络设计,8/54,主要业务流程门诊流程,挂号预约,门诊药房,门诊医生工作站,药库,医保帐户,身份登记,价表,主索引,帐户,就诊信息,库存分装,收费价格,发放申请,支拨单,处方收费标志,病案流通,划价收费,住院登记,住院申请,处方,检验,检验,检验申请,检验申请,医院的网络设计,9/54,门诊系统业务需求与处理方案,业务需求：,医生工作站能够快速调阅病人各种信息，包含病案、检验检验结果；,能够下发检验检验申请单；,对稳定性要求极高；,短时间内突发流量大，数据库里连接数比较多；,实时性要求高；,对病人病历、检验/检验结果和药房划价系统频繁访问。,处理方案：,高可靠双关键双归属连接组网方式；,万兆、千兆骨干网络确保高带宽；,全方面布署QoS，以降低在门诊高峰期其它流量对正常门诊业务压力。,医院的网络设计,10/54,主要业务流程住院流程,住院预约与登记,临床药局,医生工作站,护士工作站,药库,医保帐户,身份登记,价表,住院收费,病案流通,病案编目,主索引,帐户,入院信息,药疗医嘱,出院通知,收费价格,库存分装,发放申请,支拨单,病人信息,医嘱,病人病历,检验,检验,检验申请,检验申请,手术室系统,麻醉科子系统,手术申请,医院的网络设计,11/54,住院系统业务需求与处理方案,业务需求：,住院业务网络上流动着重症病人生命数据和各种新业务数据；,住院业务保留有患者病案数据和住院费用数据；,医生和护士在病房使用笔记本或者PDA进行移动查房、检验和监控；,特殊病房（传染、血液和肝胆移植等洁净度要求极高病房）布署视频监控，让医生能够经过网络在任何地方监控病人，以替换查房。,处理方案：,高可靠局域网络；,对住院数据布署IP存放；,搭建无线网络实现医生移动查房，无线访问电子病例；,针对手术或者麻醉等重症病人监护数据需要布署QoS进行优先处理；,布署网上视频监控系统实现电子查房。,医院的网络设计,12/54,检验汇报入库,（PACS数据库）,检验,（影像中心）,主要业务流程PACS业务流程,CT,DR,MRI,CR,ICU,CCU,PET,检验申请单,（医生工作站）,DSA,PACS存放安全,PACS数据传输,交款,（收费处）,预约、排队,（RIS）,检验结果输出,（PACS数据库）,检验汇报生成,（医生工作站）,审核汇报,（医生工作站）,医院的网络设计,13/54,PACS系统业务需求与处理方案,业务需求：,主要以图形图像为主，数据量大；,对稳定性和带宽要求极高，很多业务因为带宽和存放限制而受限制；,数据增加快速，对存放扩展性要求高。,处理方案：,高带宽局域网络；,统一布署Neocean IX1000系列IP存放系统实现影像数据在线集中存放；,DL1000虚拟磁带库（VTL）用于近线备份与恢复；,原有磁带库用于离线归档。,医院的网络设计,14/54,中型医院基础网络处理方案,SecPath F1000,S7500,服务器群,GE,GE,网管中心,存放中心,S3600/S3100,.,.,S5100,Quidview,CAMS,门诊大楼系统,住院大楼系统,医疗影像系统,10,GE,WA1208E,S5600,S5500,S5500,MSR50,.,S5100,医院的网络设计,15/54,小型医院基础网络处理方案,SecPath F100,S7500,服务器群,GE,GE,网管中心,存放中心,S3600/S3100,.,.,S5100,Quidview,CAMS,门诊一楼,门诊二楼,WA1208E,S3600/S3100,MSR30,医院的网络设计,16/54,小型医院经济型网络处理方案,SecPath F100,S5600,服务器群,GE,GE,网管中心,存放中心,S3100,.,.,Quidview,CAMS,门诊一楼,门诊二楼,S3100,医院的网络设计,17/54,医院无线电子病历处理方案,电子病历服务器群,S7500,S3600-PWR,S3600-PWR,S3600-PWR,AP,关键机房,手持PDA,无线终端直接访问电子病历服务器，实现病人日常巡房统计实时读写；,一次认证，屡次接入：不一样住院楼不一样病房之间实现无线终端,快速漫游切换；,高安全性：,结合CAMS实现用户身份安全认证、动态加密；,住院楼1,住院楼2,住院楼3,笔记本终端,门诊室、病房中设备众多，不适合提供有线网络服务，经过无线方式提供数据访问服务；,WA1208E,医院的网络设计,18/54,医院监控系统-电子查房,总控中心,iVS3000,解码器,IP-SAN,4Mbit/s,4Mbit/s,4Mbit/s,4Mbit/s,监控中心,分监控中心,前端,存放数据流(单播),实时监视数据流(组播),IP网络线路,视频回放流(单播),高清楚实时监控流和存放流在分监控中心终止,监控中心采取轮巡方式实时监控,采取组播技术，降低数据流传送,电视墙,电视墙,摄像头,编码器,EC1001,编码器,编码器,解码器,DC1001,医院的网络设计,19/54,医院存放系统架构,门诊/办公大楼,影像大楼,住院大楼,高速备份恢复,Import,export,HIS数据,PACS数据,其它数据,在线存放系统,IX1000/EX1000,近线VTL存放系统,DL1000,原有磁带库,离线系统,GE,GE,GE,门诊系统服务器,住院系统服务器,PACS,系统服务器,后台数据同时,容灾系统,数据集中：提升资源利用率,统一管理降低风险,设备整合：降低重复投资,降低维护成本,分级存放：提升访问效率,加速备份恢复过程,当地容灾：提升安全等级,确保业务连续,无限扩展：性能容量线性扩展,保护原有投资,弹性适应应用改变,医院的网络设计,20/54,1、两种可选接入方式,服务器经过,普通千兆网卡,iSCSI驱动程序（无偿）,接入IP SAN,服务器经过,专用iSCSI HBA,卡接入IP SAN,2、IP SAN交换机,普通以太网交换机,，配置两个确保高可用,可单独配置,2个S51系列或者S55系列,作为,IP SAN交换机,医院存放系统-集中存放,HIS数据,PACS数据,其它数据,门诊系统服务器,住院系统服务器,双IP SAN交换机,LAN交换机,桌面PC,IX1000/EX1000,PACS系统服务器,医院的网络设计,21/54,IX1000/EX1000,医院存放系统-备份存放,桌面PC,IP SAN交换机,备份管理服务器,每应用服务器安装：,备份介质服务器模块,客户端模块,特点：数据流不占用业务LAN网络带宽,IX1000/EX1000/,DL1000,IP交换机,备份空间,备份,/,恢复数据流,备份控制流,门诊系统服务器,住院系统服务器,PACS系统服务器,HIS数据,PACS数据,其它数据,医疗数据备份,医院的网络设计,22/54,客户端,应用服务器,备份服务器,IP/FC SAN,FC/SCSI物理磁带库,导出,导入,DL1000,优势：,更加快备份/恢复速度,与物理带库联动，实现磁带导入、导出,备份加速与物理归档最正确结合,医院存放系统-数据归档,医疗数据备份,医疗数据归档,医院的网络设计,23/54,信息管理系统分析,服务器多,管理涣散,用户接入不规范,基础网络管理,布署QuidView网络管理软件完成对网络设备和服务器管理与监控；,网络设备多,网络设备多,用户管理,布署CAMS身份认证系统对医院用户进行身份认证；,布署EAD端点准入防御系统对接入用户安全状态进行评定与强制修复。,医院的网络设计,24/54,Quidview网络管理系统,Quidview网管系统,网络无界，管理无限,灵活展示网络拓扑,及时发觉网络隐患,批量更改网络配置,动态分析网络情况,防火墙,应用服务器,VoIP,无线AP,用户终端,无线AP,VoIP,视频终端,交换机,交换机,交换机,交换机,路由器,医院的网络设计,25/54,用户接入控制系统,CAMS,S7500,网络中心,S5500,S5500,S3100,补丁服务器,病毒服务器,S5500,S3100,隔离区,不符合安全策略用户,EAD端点准入防御系统：,经过对接入用户安全状态评定与强制修复，确保了接入终端自防御能力；,阻止了来自网络内部威胁、提升了内部网络安全性；,三种使用模式：监控、警告、隔离。,Internet,CAMS综合访问管理服务器实现用户接入管理、认证和授权；,医院的网络设计,26/54,信息安全系统分析,数,字,化,医,院,门、急诊服务中止,住院医生医嘱服务中止,医生看不到检验结果,患者监护信息无法传送,患者无法做正常检验检验,患者病历外泄,办公数据泄密,财务数据丢失,用户安全,网络安全,业务安全,协同安全,医院的网络设计,27/54,信息安全系统处理方案,2,3,4,1,协同安全,安全策略管理中心-对恶意攻击进行审计和追溯，实施监控蠕虫病毒传输；,业务安全,网络安全,EAD-对用户进行认证并检验用户设备是否满足医院安全规范，对不满足用户进行强制性隔离；,VPN-确保远程节点和用户对医院资源进行访问；,医疗信息安全,防火墙/IDS/IPS-布署在出口，对医院网络和数据中心进行防护；,用户安全,医院的网络设计,28/54,中小医院安全基础网络,Quidview,网络管理平台,SecPath F1000/F100,独立防火墙设备提供基础,安全防护功效,和,路由功效,，保护网络不受外部攻击.,医院的网络设计,29/54,中小医院安全基础网络,Quidview,网络管理平台,MSR 30,独立防火墙设备提供基础,安全防护功效,，保护网络不受外部攻击。,SecPath F1000/F100,医院的网络设计,30/54,专业入侵防御系统,DMZ,WEB,POP3,SNMP,端点安全,数据保密性,不可否定性,数据完整性,远程威胁,蠕虫/病毒,未知应用,非法访问,漏洞攻击,深度安全防御,应用层数据检测/控制,协议异常检测,状态流量过滤,H3C IPS 50,业界顶尖产品：当前最优异入侵防御系统，唯一取得世界权威NSS金奖认证,高可靠性：接口全透明布署，防止被攻击，软件故障自动二层回退,易用性：不改变网络拓扑透明布署,强大威胁适应能力：专业研发团体负责数字疫苗升级，确保时刻拥有最强防御能力,高安全性：提供比防火墙更深应用层识别能力，有效阻止黑客攻击、蠕虫病毒传输以及流量控制,威胁抵抗,全方面事件控制,病毒检测,蠕动抵抗,入侵防护,医院的网络设计,31/54,区域医疗系统分析,业务需求：,当前区域医疗还远没有起步，很多医院区域医疗还都停留在纸面上，但它是社会医疗发展趋势。,伴随医疗区域化展开，医院之间协作会越来越多，在某个区域范围内多家医院需要经过专网或者公网建立连接。,处理方案：,高清楚视频会议系统处理医院之间网上会诊业务需求；,VoIP处理方案实现医院之间电话会诊、病床呼叫系统等应用；,布署VPN提升医院之间访问效率；,医院的网络设计,32/54,高清楚度远程会诊系统,MSR,MSR,MSR,ME5000,MG6060,MG6060,MG6060,TV,TV,TV,TopView,TopView,经过H3C高清楚IP 视频系统建立远程会诊系统，是集手术现场图象、语音、患者身体情况数据于一体多媒体交互式实时通信系统。,能够将手术现场画面和数字医疗设备数据传到联合诊疗会场，实现医疗诊疗远程传送，实现对疑难病教授集体诊疗治疗，还可加速对初级医生培养效率。,在满足高质量视音频会议应用需求同时，又能节约开支。,医院的网络设计,33/54,医疗行业背景分析,H3C中小医院数字化处理方案,H3C处理方案优势,H3C数字化医院成功案例,目录,医院的网络设计,34/54,全系列产品线,业务自适应、弹性可靠,资源管理,用户管理,业务管理,安全管理,IP通信,视频产品系列,语音产品系列,IP自适应安全网络,S1关键交换机,WLAN switch,IP智能管理中心,基础网管,S95系列,TippingPoint IPS,多业务插卡,V1000A网关,F1800A 防火墙,安全渗透网络,IP存放,IP自适应网络存放,监控产品系列,MSR开放路由器,SR88骨干路由器,双模AP,IX3000,IV5000,医院的网络设计,35/54,关键路由交换机,全千兆智能交换机,智能二层/三层,交换机,H3C S5500SI/EI(-PWR),H3C S5100SI/EI,H3C S5510,H3C S5600(-PWR),H3C S3600SI/EI,H3C S3610,H3C S3100,H3C S7500,H3C S9500,H3C S7500E,H3C交换机产品,医院的网络设计,36/54,H3C路由器产品,MSR50,MSR30,MSR 20,AR46,AR28,AR18,医院的网络设计,37/54,H3C SecPath系列防火墙/VPN,ISP/大型数据中心,大型分支/中型企业,中型分支/小型企业,SOHO/小型分支,大型企业总部,SecPath F1000-A,SecPath F1000-S,SecPath V100-S,SecPath F100-A,SecPath F1800-A,SecPath V1000-A,SecPath F100-C,SecPath F100-S,SecPath F100-E,SecBlade,New!,New!,医院的网络设计,38/54,无线局域网全系列产品,FAT AP系列产品,覆盖WLAN全方位产品线，提供端到端完整无线局域网处理方案,FIT AP系列产品,无线网卡系列产品,Quidview,WA1208E-DG,WA1208E-AG,WXM无线网管,WX1200/WX4400无线交换机/控制器,AP2750,CAMS 综合访问管理服务器,业务管理系统,POE设备,S7500,S9500,S5600-PWR,S3600-PWR,AP3750,PE501,WCB500ag,WCB600g,WA1208E-G,WUB320g,医院的网络设计,39/54,H3C Neocean IX/EX存放系统,稳定可靠,支持各种,RAID,，丰富主机端口支持链路聚合和故障切换，支持磁盘漫游，保持业务顺利进行,功效丰富,具备块数据存放和文件类型数据存放一体化功效（,SAN/NAS,),，提供数据保护功效：镜像、复制、快照拷贝和,DiskSafe,系统备份和恢复功效,性能优异,64位硬件架构和软件操作系统，最高支持4G缓存，优异性能确保系统高速运行，单台设备最高支持12TB容量,简单易用,即插即用，组网简单，友好,GUI,界面，使得管理和维护更为简单,IX1000/EX1000,医院的网络设计,40/54,H3C DL1000虚拟磁带库产品,Neocean DL1000系列,是H3C企业推出全新VTL产品，其原理是将磁盘仿真为标准磁带库和磁带，可无缝地接入到现有备份环境中，同时提供更加快数据备份、恢复速度和更高可靠性。在此基础之上，DL1000提供磁带容量按需分配、自动磁带缓冲、远程复制等丰富存放特征，为用户提供灵活多变数据备份模式，是H3C企业IToIP处理方案主要组成部分。,医院的网络设计,41/54,H3C处理方案优势,高可靠性,-网络系统稳定可靠是应用系统正常运行关键确保，在网络设计中选取高可靠性网络产品，合理设计网络架构，制订可靠网络备份策略，确保网络含有故障自愈能力，最大程度地支持医院各业务系统正常运行。,高性能,-医院网络性能是医院整个网络良好运行基础，方案保障了网络及设备高吞吐能力，确保各种信息（数据、语音、图象）高质量传输，使网络不成为业务开展瓶颈。,可管理性,-对网络实施集中监测、分权管理，并统一分配带宽资源。选取先进网络管理平台，含有对设备、端口等管理、流量统计分析功效以及可提供故障自动报警。,安全性,-制订统一骨干网安全策略，整体考虑网络平台安全性。,高可靠性,高性能,网络架构,安全性,可管理性,医院的网络设计,42/54,H3C处理方案优势,灵活性及可扩展性,-依据未来业务增加和改变，网络能够平滑地扩充和升级，最大程度降低对网络架构和现有设备调整。,技术先进性和实用性,-在网络设计中要把先进技术与现有成熟技术和标准结合起来，充分考虑到医院网络当前现实状况以及未来技术和业务发展趋势。,标准开放性,-支持国际通用标准与协议，有利于确保与其它网络(如公共数据网、金融网络、外联机构其它网络)之间平滑连接互通，以及未来网络扩展。,保护现有投资,-在确保网络整体性能前提下，充分利用现有网络设备或做必要升级，最大程度保护用户现有投资。,医院的网络设计,43/54,医疗行业背景分析,H3C中小医院数字化处理方案,H3C处理方案特点,H3C数字化医院成功案例,目录,医院的网络设计,44/54,PC。,INTERNET,SecPath 100F防火墙,关键交换机S6506R,服务器群,GE,GE,PC。,Quidview,网管中心,XE1000S,存放中心,交换机S3952P/3928TP/S3116C,HA双机,.,.,VRRP协议,交换机S5012G,PC。,北京隆福医院网络,高可靠,：设备和链路冗余设计，提升可靠性，确保整网安全。,高安全,：经过内外网物理隔离、选择安全设备、存放备份方案以及丰富用户安全管理，最大程度建设隆福医院安全网络。,高性能,：高速网满足隆福医院业务系统高性能运行要求。,医院的网络设计,45/54,网络中心,Quidway S6506R,双机热备,千兆多模光纤,千兆双绞线,千兆到桌面接入,Quidview,网络管理平台,千兆到桌面接入,业务服务器群,Quidway S5624P,Quidway S5624P,北京市公安医院网络改造,扁平化设计,：使网络复杂度降低，稳定性提升，维护难度降低。同时节约投资，提升性价比。,高扩展性,：提供高密度接入，支持向万兆网络平滑升级。有利于网络对新业务支持以及网络规模平滑扩容。,千兆三层到桌面,：在实现“千兆到桌面”同时提供“三层到桌面”。,千兆高性能到桌面充分满足当前用户各种业务需求，提升用户安全性与网络健壮性。,医院的网络设计,46/54,浙江省人民医院内网,关键交换机 S8512,关键交换机 S8512,接入交换机 S3900-EI,HIS服务器,PACS 服务器,备份服务器,视频服务器,VRRP,高可靠性,：双关键交换机、双引擎方式确保网络高可靠；S3900 IRF智能弹性架构实现设备负载均衡和链路冗余，降低网络系统故障，确保业务连续性。,高性能,：万兆关键交换机S8512高性能确保医院业务系统无阻塞运行，充分提升医院经济收益和患者满意度。,高安全,：有效抵抗各种网络攻击，预防非法用户访问网络，并统计不一样用户各种行为，从而构建浙江省人民医院高安全网络。,医院的网络设计,47/54,重医附二院存放系统,性能优异,：IX1000先进体系架构确保了系统在海量数据存取时高性能和高可靠性；,稳定可靠,：双存放、双链路、双机系统防止了其中任何一点单点故障，确保整个业务系统稳定在线运行；,较低系统接入成本,：采取低成本IP交换机接入；主机端可选千兆网卡+无偿驱动补丁方式接入，成本低廉；,易管理维护,：简练方便GUI界面，可进行近端或远程各种配置和管理；,扩展性,：方便未来新增服务器和存放容量扩展；方便容灾系统扩展。,医院的网络设计,48/54,S6506R,S3050,S6506R,3Com 4007,3Com 4007,S3026,S3050,S6503,S3552,S3552,S3552,3Com 3C17206,S3050,S3050,S3026,杨志云楼,杨颖滨楼,办公楼、检验楼,门诊楼,3Com 3C17206,3Com 3C17206,S3050,S3026,医院中心机房,S3050,S3050,S3050,Eudemon 100,R2631,GE,INTERNET,广东省中山市人民医院,医院的网络设计,49/54,CAMS认证系统,S3928PWR,Quidview网管,WA1208E,S3928PWR,S3928PWR,S3928PWR,S3928PWR,WA1208E,住院楼8层,急诊楼3层,急诊楼2层,门诊大楼,住院楼9层,住院楼11层,住院楼10层,住院楼12层,住院楼1层,住院楼2层,住院楼3层,住院楼4层,住院楼5层,住院楼6层,住院楼7层,卫生部北京医院WLAN系统,经过166台1208E型AP对住院楼、急诊楼实现全楼内部覆盖，全楼实现无线电子病历业务运作；,全网有线及无线设备经过统一网管集中管理。,医院的网络设计,50/54,GE,GE,GE,GE,GE,GE,GE,GE,GE,GE,GE,GE,GE,GE,S6506R,S3026,S3026,S3026,S3026,S3026,S3026,S3026,S3026,S5516,S3026,S3026,S3026,S3026,S3026,门诊机房,中心机房,楼层1,DSA试验室,楼层3,楼层4,楼层N,机关楼,住院处,信息楼,药剂楼,门诊楼N层,门诊楼2层,门诊楼1层,Quidview,吉林大学第二医院,医院的网络设计,51/54,S6506R医疗大楼,S6506R校园网,S6506R家眷区,特珍区,办公区,教授区,宿舍,试验区,INTERNET,信息中心,Web/DB/FTP/DNS,Quidview,第四军医大学口腔医院,医院的网络设计,52/54,哈医大从属第一医院远程会诊,MG 6060,管理台,ME 5000 MCU,汇报厅上海,汇报厅北京,实时音频和,视频映像,最多能够同时支持,28路 2M,MG6060,VGA,数据连线,诊疗资料输入共享,医疗设备数据,无缝接入,手术室,4,MG 6060,VGA,数据连线,诊疗资料输入共享,医疗设备数据,无缝接入,手术室,1,实时音频和,视频映像,采取H3C视讯产品构建远程医疗系统,会诊室能实现为远端医疗机构进行远程诊疗,有效将诊疗图像或病员资料实时传输至远程会诊人员，能提供实时图像、诊疗资料共享、唇音同时、控制功效、诊疗室分割功效，能将远程会场视频发送至多个客户端，自主控制、协调场景切换，协调各会诊单位之间通讯。,医院的网络设计,53/54,连云港中医院网络,出口路由器AR46,防火墙100F,关键交换机S6506R,接入交换机S3900P-SI若干,入侵防御系统IPS100,INTERNET,高可靠、高性价比；,采取简练两层架构，并在网络出口处布署了防火墙和IPS入侵防御系统，形成了医院强大立体网络安全保护体系。,医院的网络设计,54/54,
