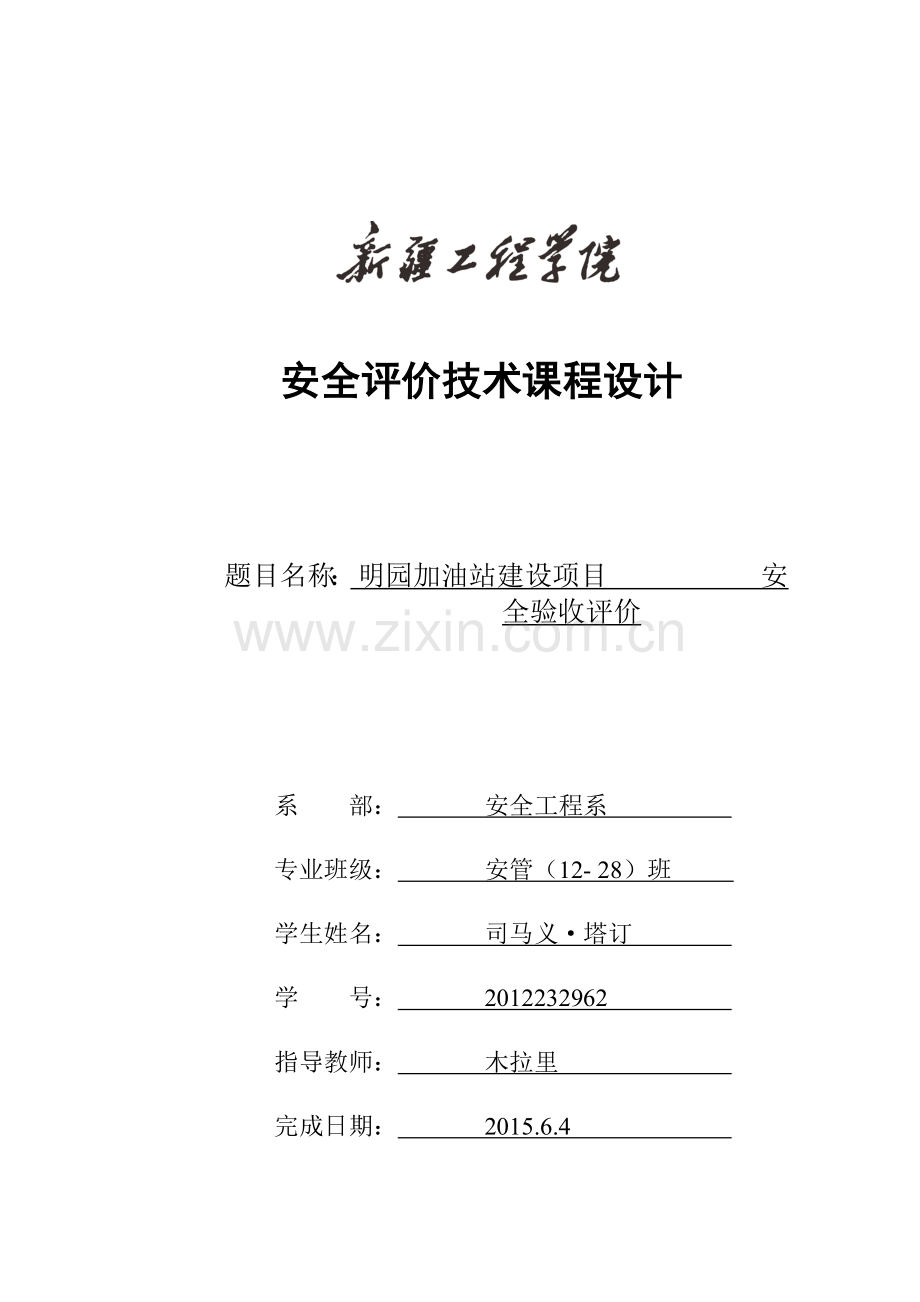

安全评价技术课程设计

题目名称： 明园加油站建设项目 安全验收评价

系 部： 安全工程系
专业班级： 安管（12- 28）班
学生姓名： 司马义·塔订
学 号： 2012232962
指导教师： 木拉里
完成日期： 2015.6.4

新疆工程学院
安全工程系课程设计任务书
2014~2015学年 第二学期 2015年5月 22日
专业
安全技术管理
班级
安理12-28民
课程名称
安全评价技术
设计题目

指导教师
木拉里
起止时间
2015.5.25 ~2015.6.5
周数
2
设计地点
教学楼
设计目的：
《安全评价技术》课程设计是该课程理论教学结束后进行的一项实践教学环节，是课程体系的重要组成部分。
通过本次课程设计，使学生进一步巩固所学安全评价的基础知识，深入理解和熟悉各种安全评价方法及其分析步骤，使学生能够运用所掌握的安全评价方法对不同行业的安全问题进分析、评价，并提出有效的安全对策措施，从而提高分析和解决实际问题的能力以及编写安全评价报告的能力。
设计任务或主要技术指标：
1、对于给定题目进行深入研究、收集相关资料
2、进行危险源辨识与分析
3、划分评价单元，选择合适的评价方法，进行定性、定量评价
4、提出安全对策措施，形成安全评价结论
5、完成安全评价，编写相应的安全评价报告
设计进度与要求：
要求每个学生独立完成设计，不得抄袭。设计内容完整、计算准确，条理清晰。
1、课程设计动员、布置任务：1天
2、收集、分析资料：2天
3、危险源辨识与分析：3天
4、定性定量评价：4天
5、提出安全对策措施，形成安全评价结论：2天
6、编写评价报告：2天
设计时间总计2周。
主要参考书及参考资料：
1、《安全系统工程》 徐志胜 机械工业出版社
2、《安全系统工程》 林柏泉 中国劳动社会保障出版社
3、《安全评价技术》 张乃禄 西安电子科技大学出版社
4、《安全评价技术》 蔡庄红 化学工业出版社
教研室主任（签名） 系（部）主任（签名）

新疆工程学院
课程设计评定意见

设计题目 多媒体教室讲台及教师工作空间的改进设计
系 部 安全系 专业班级 安全技术管理(13-3)班
学生姓名 谢热力 学生学号 2013230127
评定意见：

评定成绩：

指导教师（签名）： 年 月 日

摘 要

本次安全评价课程设计题目是乌鲁木齐明园加油站验收评价。布置完任务后，通过收集相关资料，进一步了解了安全评价规范的基本要求，并初步掌握了加油站的生产工艺，所用设备及主要危险等基本情况。在此基础上，通过实地调查加油站的实际情况，把加油站分成安全验收评价单元，明园单元使用了验收评价方法，进行了定性？定量的评价通过此次评价得乌鲁木齐明园加油站安全程度。
贯彻“安全第一、预防为主，综合治理”的方针，遵循“三同时”的原则，为建设项目安全设施竣工验收提供科学依据，对未达到安全目标的系统或单元提出补偿及补救措施，以利于消除存在的安全隐患，提高建设项目本质安全程度，满足安全生产要求、安全验收评价就是在建设项目竣工、试生产运行正常后，通过对建设项目的设施、设备、装备实际运行状况及管理状况的安全评价，查找该建设项目投产后的危险、有害因素的种类和程度，提出合理可行的安全对策措施及建议，为项目安全验收提供依据。

关键词：安全；重大危险因素；事故；安全评价；火灾；危险
项目背景

为保障人民生命财产安全，加强对危险化学品的安全管理，《中华人民共和国安全生产法》第二十五条规定：用于生产、储存危险化学品的建设项目，应当分别按照国家有关规定进行安全条件论证和安全评价。同时规定，对未依法取得批准或验收合格的单位，擅自从事有关活动的将依法予以取谛。《危险化学品建设项目安全许可实施办法》（国家安全生产监督管理局令第8号）第二十一条规定：建设项目安全设施竣工验收前，建设单位应当按照本实施办法第七条的规定选择有相应资质的安全评价机构对建设项目及其安全设施试生产（使用）情况进行安全评价。鉴于上述规定，方城县杨集乡浩洋加油站特委托河南省祥泰安全评价有限公司对其新建加油站进行安全验收评价。
方城县杨集乡浩洋加油站特委托建设项目位于方城县杨集乡响水台路口。主要负责人：王国华，总投资额为100万元，其中固定资产投资80万元，流动资金20万元。该项目罩棚投影面积80m2，站房建筑面积305.5m2. 辅助房建筑面积178.2m2，休息室建筑面积110m2。该加油站经营的品种为车用乙醇汽油和柴油，有5吨和4吨汽油储罐分别1个， 18吨和7吨柴油储罐分别1个，加油机3台，为三级加油站。
我公司在接受委托后，指派评价人员对该建设项目进行现场调查，并收集相关证件、资料。主要采用安全检查法、现场询问观察法、事故后果模拟分析法对建设项目生产、储存设施的安装、施工情况和安全管理状况进行调查、分析，并进行危险有害因素分析和危险化学品重大危险源辨识，依据《危险化学品重大危险源辨识》（GB18218-2009），分析辨识结果为：该建设项目存在的主要危险有害因素为火灾爆炸，未构成重大危险源。在查找系统存在的事故隐患及判断其危险程度的基础上，提出相应的安全对策措施及建议，建设单位针对其存在的问题，经整改完善后，建设项目已具备国家现行有关安全生产法律、法规和部门规章及标准规定和要求的安全生产条件，在安全生产方面的风险程度可以接受，具备安全验收条件。

编制说明
安全评价的种类
安全评价按照实施阶段的不同分为四类： ? 安全预评价：在建设项目可行性研究、规划阶段或生产经营活动组织实施之前，根据相关的基础资料， 安全预评价 辨识与分析建设项目、工业园区、生产经营活动潜在的危险、有害因素，确定其与安全生产法律法规、 标准、行政规章、规范的符合性，预测发生事故的可能性及其严重程度，提出科学、合理、可行的安 全对策措施建议，做出安全评价结论的活动。 安全验收评价：在建设项目竣工后正式生产运行前或工业园区建设完成后，通过检查建设项目安全设 安全验收评价 施与主体工程同时设计、同时施工、同时投入生产和使用的情况或工业园区内的安全设施、设备、装 置投入生产和使用的情况，检查安全生产管理措施到位情况，检查安全生产规章制度健全情况，检查 事故应急救援预案建立情况，审查确定建设项目、工业园区建设满足安全生产法律法规、标准、规范 要求的符合性，从整体上确定建设项目、工业园区的运行状况和安全管理情况，做出安全验收评价结 论的活动。 安全现状评价：针对生产经营活动中、工业园区的事故风险、安全管理等情况，辨识与分析其存在的 安全现状评价 危险、有害因素，审查确定其与安全生产法律法规、规章、标准、规范要求的符合性，预测发生事故 或造成职业危害的可能性及其严重程度，提出科学、合理、可行的安全对策措施建议，做出安全现状 评价结论的活动。 安全专项评价
编制说明
评价依据 评价依据：法律法规要充分、准确、不要过期、 有文件号、法规文件层次清晰—针对不同行业 ? 评价目的 评价目的：不同的评价种类评价目的不同 ? 评价范围 评价范围：明确评价范围（参考合同 参考合同） 参考合同 ? 评价程序 评价程序：包括前期准备，辨识与分析危险、有 害因素；划分评价单元，选择评价方法，定性、 定量评价，提出安全对策措施及建议，做出评价 结论，编制安全评价报告。不同的评价种类评价 不同的评价种类评价 程序图不同
安全验收评价结论
明确说明建设项目是否具备安全验收条件

前言

为保障人民生命财产安全，加强对危险化学品的安全管理，《中华人民共和国安全生产法》第二十五条规定：用于生产、储存危险化学品的建设项目，应当分别按照国家有关规定进行安全条件论证和安全评价。同时规定，对未依法取得批准或验收合格的单位，擅自从事有关活动的将依法予以取谛。《危险化学品建设项目安全许可实施办法》（国家安全生产监督管理局令第8号）第二十一条规定：建设项目安全设施竣工验收前，建设单位应当按照本实施办法第七条的规定选择有相应资质的安全评价机构对建设项目及其安全设施试生产（使用）情况进行安全评价。鉴于上述规定，方城县杨集乡浩洋加油站特委托河南省祥泰安全评价有限公司对其新建加油站进行安全验收评价。
方城县杨集乡浩洋加油站特委托建设项目位于方城县杨集乡响水台路口。主要负责人：王国华，总投资额为100万元，其中固定资产投资80万元，流动资金20万元。该项目罩棚投影面积80m2，站房建筑面积305.5m2. 辅助房建筑面积178.2m2，休息室建筑面积110m2。该加油站经营的品种为车用乙醇汽油和柴油，有5吨和4吨汽油储罐分别1个， 18吨和7吨柴油储罐分别1个，加油机3台，为三级加油站。
我公司在接受委托后，指派评价人员对该建设项目进行现场调查，并收集相关证件、资料。主要采用安全检查法、现场询问观察法、事故后果模拟分析法对建设项目生产、储存设施的安装、施工情况和安全管理状况进行调查、分析，并进行危险有害因素分析和危险化学品重大危险源辨识，依据《危险化学品重大危险源辨识》（GB18218-2009），分析辨识结果为：该建设项目存在的主要危险有害因素为火灾爆炸，未构成重大危险源。在查找系统存在的事故隐患及判断其危险程度的基础上，提出相应的安全对策措施及建议，建设单位针对其存在的问题，经整改完善后，建设项目已具备国家现行有关安全生产法律、法规和部门规章及标准规定和要求的安全生产条件，在安全生产方面的风险程度可以接受，具备安全验收条件。
我公司在委托方提供的证件、文件和各种基础资料以及现场考察资料的基础上，遵循合法性、科学性、公正性和针对性的原则开展本项目的安全验收评价工作，并对做出的评价结果负责；委托方应对其提供资料的真实性、有效性负责，站内的隐蔽工程依据委托方提供的资料进行评价。
由于评价人员水平有限，评价报告难免存在不足或疏漏，欢迎批评指正。

目 录
1概述 1
1.1 评价依据 1
1.2 评价标准与规范 1
1.3 评价范围 2
1.4 评价程序 2
2建设项目情况 3
2.1 建设项目概况及规模 3
2-2地理位置、自然条件及周边环境 5
2.3 总平面布置 6
2.4 建构筑物 7
2.5 工艺流程 7
2.6 主要设备设施 8
2.7 公用工程及辅助设施 8
2.8 危险化学品的理化性能及储运要求 10
2.9 安全管理 13
3危险、有害因素的辨识分析 15
3.1物料固有的危险、有害因素辨识结果 15
3.2 经营过程中的危险、有害因素辨识 15
3.3 重大危险源辨识结果 17
4安全评价单元的划分结果及方法选择 18
5采用的评价方法及理由说明 19
6定性、定量分析危险、有害程度的结果 20
6.1 事故树分析结果 20
6.2 火灾爆炸危险性评价结果 20
7安全条件和安全生产条件的分析结果 21
7.1外部安全条件影响分析结果 21
7.2自然环境的危险性分析结果 21
7.3 总体布局及常规防护设施措施符合性评价结果 21
7.4 易燃易爆场所符合性评价结果 21
7.5 有害因素安全控制措施符合性评价结果 21
7.6 强制检测设备设施情况符合性评价结果 22
7.7 电气安全符合性评价结果 22
7.8 工艺设施安全性分析结果 22
7.9安全生产管理符合性评价 22
8安全对策与建议和结论 22
8.1 安全对策措施及建议 22
8.2 安全验收评价结论 23
9与建设单位交换意见的情况结果 24
附件1、主要危险、有害因素辩识 25
1.1物料固有的危险、有害因素辨识结果 25
1.2 经营过程中的危险、有害因素辨识 28
1.3重大危险源辨识 31
2，安全评价单元的划分 33
3定性、定量分析危险、有害程度 34
3.1事故树分析 34
3.2火灾爆炸危险性评价 36
3.3事故严重程度分析 41
4安全条件和安全生产条件分析 42
4.1外部安全条件影响分析 42
4.2自然环境的危险性分析 42
4.3 总体布局及常规防护设施措施符合性评价 43
4.4易燃易爆场所符合性评价 45
4.5有害因素安全控制措施符合性评价 47
4.6 强制检测设备设施情况符合性评价 47
4.7电气安全符合性评价 47
4.8工艺设施安全性分析 49
4.9安全生产管理符合性评价 49

1概述
1.1 评价依据
（1）《中华人民共和国安全生产法》（中华人民共和国主席令第70号）
（2）《中华人民共和国消防法》（中华人民共和国主席令第6号）
（3）《中华人民共和国职业病防治法》（中华人民共和国主席令第60号）
（4）《危险化学品安全管理条例》（国务院344号令）
（5）《危险化学品建设项目安全许可实施办法》（国家安监总局[2006]第8号）
（6）《关于深化危险化学品安全专项整治的通知》（国家安监局安监管管二字〔2003〕
（7）《爆炸危险场所安全规定》（原劳动部令 [1995] 56号）
（8）《使用有毒物品作业场所劳动保护条例》（国务院352号令）
（9）《XX安全生产条例》（XX第十届人民代表大会常务委员会公告第62号）
（10）《关于危险化学品经营许可工作有关问题的通知》（粤安监[2006]423号）
（11）《成品油市场管理办法》商务部令2006年第23号
（12）《危险化学品建设项目安全评价细则（试行）》（安监总危化[2006]255号）
（13）《XX成品油经营（安全）许可实施细则》（粤安监管[2003]118号）
（14）《关于危险化学品经营许可工作有关问题的通知》（粤安监[2006]423号）
（15）《关于印发XX水上加油站管理办法（暂行）的通知》（粤经贸资源〔2003〕
（16）明园加油站提供的相关资料。
1.2 评价标准与规范
（1）《汽车加油加气站设计与施工规范》GB50156-2002（2006年版）
（2）《建筑设计防火规范》GB50016-2006
（3）《石油化工企业设计防火规范》GB50160-92（1999年版）
（4）《石油库设计规范》GB 50074-2002
（5）《危险货物品名表》GB12268-2005
（6）《危险货物分类与品名编号》GB6944-2005
（7）《建筑物防雷设计规范》GB50057-94（2000年版）
（8）《建筑物抗震设计规范》GB50011-2001
（9）《低压配电设计规范》GB50054-95
（10）《通用用电设备配电设计规范》GB50055-93
（11）《爆炸和火灾危险环境电力装置设计规范》GB50058-92
（12）《工业与民用电力装置的接地设计规范》GBJ65-83
（13）《化工企业静电接地设计规范》HG/T26075-90
（14）《建筑灭火器配置设计规范》GB50140-2005
（15）《输油管道工程设计规范》GB50253-94
（16）《采暖通风及空气调节设计规范》GB50019-2003
（17）《职业性接触毒物危害程度分级》GB5044-85
（18）《危险化学品重大危险源辨识》GB18218-2009
（19）《常用危险化学品贮存通则》GB15603-1995
（20）《易燃易爆性商品储藏养护技术条件》GB17914-1999
（21）《毒害性商品储藏养护技术条件》GB17916-1999
（22）《液体石油产品静电安全规程》GB13348-92
（23）《用电安全导则》GB/T 13869-92
（24）《工业企业噪声控制设计标准》GBJ87-85
（25）《噪声作业分级》LD-80-95
（27）《有毒作业分级》GB12331-90
（28）《缺氧危险作业规程》GB8958-88
（29）《安全评价通则》AQ8001-2007
（30）《安全验收评价导则》AQ8003-2007
1.3 评价范围
明园加油站为两用加油站，其建设规模主要是陆上加油站，用于为机动车辆加注汽油、柴油，靠近XXX河道岸边仅设有一台柴油加油机做为加油点。根据《危险化学品名录》（2002版），加油站零售经营的成品油中有列名的物质为汽油，属于第三类危险化学品，柴油则不属于《危险化学品名录》的列名物质；根据《关于暂不将0#柴油低温液态沥青润滑油等化学品确定危险化学品的复函》（安监总厅危化函[2006]36号）、《关于危险化学品范围界定问题的函》（安监总厅函字[2005]173号）等文件中：“对于未列入《危险化学品名录》（2002版）和《剧毒化学品目录》（2002版）的物品，目前暂不纳入危险化学品范围”的解释确定，柴油现暂不属于危险化学品。
因此，本次安全验收评价范围为XXX加油站新建工程项目中包括该油站内的陆上加油亭、站房、厕所等建构筑物、储存设施、加油设施、相应的工艺设施、供配电设施、消防设施、防雷设施及外部周边环境等。其河道岸边的柴油加油点则不在评价范围内。
1.4 评价程序
前期准备
辨识与分析危险、有害因素
划分评价单元
选择评价方法
定性、定量评价
提出安全对策措施建议
编制安全验收评价报告
做出评价结论
安全验收评价程序主要包括：前期准备、编制安全验收评价计划、安全验收现场检查、编制安全验收评价报告。如下图所示

图1-1 安全验收评价程序框图

2建设项目情况
2.1 建设项目概况及规模
加油站为个人独资企业，自筹资金建设加油站。加油站建设位置在环镇路民标路段，总面积约为3236m2，预测该油站的加油量为每月350吨，配备工作人员10人，含站长、财务、营业员等。
2-1公司按有关规定进行了申报、审批，其相关批复、审核、验收文件见表：
序号
证书名称
证书编号
发证机关
发证日期
1
关于XX岸段水上加油站选址立项问题的复函
粤海事中函[2001]1号
XX海事局
2001.5.15
2
关于XX水上加油站规划选址意见的函
中规函[2001]102号
XX规划局
2001.5.27
3
关于XX水上加油站选址的消防审核意见

XX公安消防局
2001.6.11
4
关于XX镇XXXXX加油站项目立项的批复
中计基[2001]553号
XX发展计划局
2001.7.11
5
XX建设项目环境保护审批意见
中环建批字[2001]0028号
XX环境保护局
2001.11.18
6
国有土地使用证
中府国有(2002)字第080507号
XX国土资源局
2002.3.28
7
建筑工程施工许可证
编号V20030002
XX建设局
2003.5.7
8
建筑工程消防验收意见书
中公消验[2003]第00208号
XX公安消防局
2003.5.28
9
关于XXXX加油站248#和T9号#规划点规划确认的函
粤经贸函[2008]975号
XX经济贸易委员会
2008.6.18
10
关于同意建设XXXXXXXXXXX加油站的通知
中经贸[2008]233号
XX经济贸易局
2008.7.7
11
个人独资企业营业执照
注册号:42000000006312
XX工商行政管理局
2009.1
12
XX排放污染物临时许可证
编号:0058159
XX环境保护局
2009.2.17
13
XX防雷装置合格证及防雷设施检测报告
档案号:FJ2048
XX气象局及防雷设施检测所
2009.3.31
加油站建成投产后拟经营品种包括0#柴油、93#汽油、97#汽油等3个品种，使用卧式埋地油罐储存，设有25m3的93#汽油罐2个，20m的97#汽油罐1个，50m3的0#柴油罐2个，油罐总容量为170m3，按柴油折半计入油罐总容积，该站油罐现总容积为120m，依据《汽车加油加气站设计与施工规范》（GB50156-2002[2006年版]）表3.0.3条分级，属于二级加油站。站内共设有4台BL系列（IC卡）税控燃油加油机。
2-2加油站基本情况表
加油站名称
明园加油站
现任站长

加油站地址
友好北路民标路段
联系电话

加油站设计单位
XX石油化工设计院
设计单位资质
甲级
加油站施工单位
XX沙溪充美建筑工程有限公司
施工单位资质
三级
加油站监理单位
无
监理单位资质
无
职工人数
10
安全管理人员
3
持证上岗人数
3
占地面积
3236m2
储存能力
120m3
加油站级别
二级
加油机数量
4台
加油枪数量
20支
竣工验收时间
2003年5月
建、构筑物情况
名 称
结构类型
耐火等级
层 数
高 度（m）
面 积（m2）
站房
钢筋混凝土
二级
1
5.8
124
加油亭
钢筋混凝土
二级
1
6
196
船用加
油亭
钢筋混凝土
二级
1
4.5
15
厕所
钢筋混凝土
二级
1
3.5
15
储罐
情况
序号
油品名称及编号
单罐容积×台数
材 质
形 式
1
93#汽油
25m3×2个
碳钢
卧式
2
97#汽油
20m3×1个
碳钢
卧式
3
0#柴油
50m3×2个
碳钢
卧式
主要消防
安全设施
工(器)具
配备情况
名 称
型号、规格
数 量
状 况
备 注
消防栓

2
良好
地上式
灭火器
35kg
3
良好
手推式干粉
灭火器
4kg
8
良好
手提式干粉
灭火器
2kg
2
良好
手提式干粉
灭火毯

5
良好

消防砂

2 m3
良好

主要管理
制度名称
站长安全职责、安全员安全职责、计量员/仓管员安全职责、加油员安全职责、安全管理制度、卸油操作规程、加油操作规程等
加油站法定代表人或负责人签字：

年 月 日
加油站（盖章）

年 月 日

2.2.1地理位置及周边环境
明园加油站位于友好北路民标路段。东南面与水塘相隔为民用建筑；西南面是环镇路；北面为泰峰粮油厂和空地；东北面为XXX河道；东面为空地。站外北面空地有一架空电力线从加油站西北角上空越过，电杆高为12m。油站二面设有高2.2m的实体围墙,一面依水塘和民建围墙与外界相隔。
加油站与站外建、构筑物的防火距离见表2.2.1。
表2-3 油罐、加油机和通气管管口与站外建、构筑物的防火距离（m）
级 别

项 目
埋地油罐（二级站）
通气管管口
加油机
标准值
实测值
标准值
实测值
标准值
实测值
民居
12
>50
10
>50
10
>50
泰峰粮油厂
16
25
15
30
15
28
环镇路
6
27.7
6
40
5
16.7
架空电力线
(杆高12m)
不应跨越加油站，且不应小于1倍杆高
未跨越加油站且>40
不应跨越加油站，且不应小于5m
未跨越加油站且>40
不应跨越加油站，且不应小于5m
未跨越加油站且21

2.2.2自然条件
加油站地处亚热带季风气候区，常年气候温和，夏季天气较热，多雨兼潮湿，无降雪。
（1）气温
年平均气温 21.8℃
全年最高气温 37℃
全年最低气温 1-2℃
年均日照率 39%
（2）气压
年平均气压 101.28KPa
（3）湿度
年平均相对湿度 83%
（4）降雨量
年均降雨量 1731mm
最大年降雨量 2560.9mm
最大日降雨量 199.4mm
雨季集中期 5-9月
（5）风
年主导风向为东北偏北风，次主导风向为东南偏南风，全年最小频率风向为西南风。
历年平均风速 2.5m/s
静风频率 27%
台风季节 6-10月
（6）地震烈度
根据XX地区的区域地质资料，区域上在建设项目场地及附近无断裂构造。场地处于地震基本烈度7度区，抗震设防烈度为7度，当发生4.75级及4.75级以上地震时，软土会发生喷浆，软土土层结构遭受破坏，从而导致场地地面轻微震陷。
2.3 总平面布置
加油站总占地面积约3236m2，设有车辆出入口，与公路采用绿化带相隔，站内按功能分成加油区、储油区、厕所。
2.3.1加油区
加油区分为车用加油区、船用加油点。
（1）陆上加油区主要设施为加油亭和站房。
加油亭位于油站正中前侧，为钢筋混凝土结构，设置有6m高非燃烧体罩棚；进出道路为水泥路面，车道宽不小于6m；亭内设有3个加油岛，成一排均匀布置；每个加油岛上安装一台加油机；加油机与公路的最近距离为16.7m，与站房的最近距离为10.2m。
站房位于站内正后侧，为钢筋混凝土结构，内设有营业厅、办公室、财务室、配电房等。营业厅还兼做便利店。站房与埋地油罐的最近距离为12.8m，与通气管口的最近距离为20.5m，与卸油点的最近距离为16.3m。
配电房位于站房的正后侧，内有低压配电柜一台，与加油机的距离为14.4m，与通气管口、埋地油罐、密闭卸油点的距离均已超过了18m。
（2）水上加油点为加油亭，亭内有一台柴油加油机，与河道的距离为5m，与站内其它区域相隔超过70m。
2.3.2储油区
储油区主要设施为油罐、通气管、卸油点、消防器材点等。
油罐区位于站房右侧，设有平行布置的油罐5个，全部埋地敷设，回填砂子至与路基基面持平后采用水泥覆盖；油罐设有人孔操作井，设有独立的通气管，管径约为60mm，管口安装有阻火器，管口高于地面4m以上；油罐区南面设有油罐密闭卸油点，卸油点到通气管口的距离为16m；紧临卸油点设有消防器材点。
厕所位于加油站西北侧，与站房的距离为21.5m，与加油机的距离为21m，与通气管口、埋地油罐、密闭卸油点的距离均已超过了40m。
具体平面布置情况见附件平面布置图。
站内设施之间的防火距离（m）见表2.3。

表2-4 加油站内设施之间的防火距离
设施名称
埋地油罐
密闭卸油点
站房
通气管口
加油机
配电房
道路
站区围墙
埋地油罐
0.5/0.5
--
4/12.8
--
--
5/18.2
--
3/20
通气管口

3/16
4/20.5
--
--
5/23.7
3/12.3
3/15
密闭卸油点

5/16.3
--
--
6/21.7
--
--
加油机

5/10.2
--
--
6/14.4
--
--
厕所
5/>40
7/>40
6/21.5
7/>40
8/21

--
--

2-2站内建构筑物列表如下：
序号
建筑物名称
建筑面积（m2）
高度/层数
耐火等级
火险类别
备注
1
加油亭
392
6/1
二级
甲
三台加油机
2
船用加油亭
15
4.5/1
二级
丙
一台加油机
2
站房
124
5.8/2
二级
--
含便利店、办公室、财务室、配电房等
3
厕所
15
3.5/1
二级
--

2.5 工艺流程
加油站的工艺过程主要是卸油、加油等操作。其流程简述如下：
2.5.1油罐车卸油
油品采用密闭卸油方式，自槽车利用高低液位差经卸油口输入相应的储罐中，油罐设有量油器和高液位仪控置油面高度,油罐车装设有相应的机械呼吸阀用以调节罐车内压力，以保持压力平衡。而埋地油罐在不断注入油品后，罐上部空间不断减小，其压力相应增加，则上部空间内的油气通过通气管中排出，从而维持系统的压力平衡。
其工艺流程框图如下：
运油槽车
密闭卸油口
埋地储罐
工艺管道
油气

2.5.1汽车加油
加油时油品经潜油泵输送至相应的加油机进行加油，通过加油枪向车辆加油，罐内压力由通气管进行调节。
其工艺流程框图如下：
储罐
输送管
潜油泵
汽车
加油枪

2.6 主要设备设施
加油站的主要设备设施见下表：
序号
设备名称
单位
数量
规格型号
备注
1
汽油罐
座
1
V=20m3
埋地卧式钢质储罐
2
汽油罐
座
2
V=25m3
埋地卧式钢质储罐
3
柴油罐
座
2
V=50m3
埋地卧式钢质储罐
4
税控燃油加油机
台
4
BL系列
（4.4-45）L/min
珠海市贝林加油设备有限公司
5
潜油泵
台
5
300L/min

6
动力配电柜
台
1

7
高液位仪
台
5

8
静电接地报警器
个
1

2.7.3消防设施
油站的消防设施按规范要求配置。其主要消防设施简列如下表：
序号
物品名称
规格型号
单位
数量
备注
1
消防栓

个
2
地上式
2
灭火器
MFZ35kg
个
3
手推式干粉
3
灭火器
MFZ4kg
个
8
手提式干粉
4
灭火器
MFZ2kg
个
2
手提式干粉
5
灭火毯

张
5

6
消防砂

m3
2

2.7.4防雷、防静电接地
（1）防雷设施
加油站防雷设施按二类防雷设计、施工。加油亭、站房、船用加油亭等均安装避雷带，油罐区安装避雷针，接地电阻不小于4Ω，所有突出屋面的金属构件均与避雷装置可靠连接。其防雷设施经XX防雷设施检测所检测合格。
（2）防静电接地
防静电、防雷与电气接地共用接地装置，所有电缆的金属外皮、金属管道、广告牌、灯杆、输油管的始末端、排气管、静电报警装置、卸油台的卸油管等均与接地装置可靠连接。加油机外壳与加油机旁的柱子基础上的钢筋连接，油站埋地油罐的罐体、量油孔等金属件均进行电气跨接并接地，每个油罐与接地装置的连接不少于两处。各管道、法兰等均有防静电连接并良好接地，接地电阻≤2Ω。接地线在卸油点附近外露地面作为卸油时的防静电装置，并设置能检测跨接线及监视接地装置状态的静电接地仪。
2.7.5通风
罐区及加油区的物料属于爆炸危险物料，闪点较低，易与空气混合后形成爆炸危险气体，这些物料要求存放于通风低温环境内，仓储温度不宜超过30度。为了使加油亭、罐区、装卸点气体便于排除，罐区、装卸点均露天布置，加油亭采用四面敞开式结构，便于自然风吹散有害气体，降低温度。
2.8 危险化学品的理化性能及储运要求
（1）汽油的理化性质及危险特性与储运要求列表如下：
标识
英文名：Gasoline;Petrol
分子式：C4-C12(脂肪烃和环烃)
分子量：---
危险货物编号：31001
UN编号： 1257、1203
RTECS号：--
IMDG规则页码：3141
CAS号：8006-61-9
理化性质及危险特性
外观与性状：水白色芳香味挥发性液体。
主要用途：主要用作汽油机的燃料，用于橡胶、制鞋、印刷、制革、颜料等行业，也可用作机械零件的去污剂。
熔点(℃)
﹤-60
相对密度（空气=1）
3.5
沸点(℃)
40—200
相对密度（水=1）
0.7—0.8
临界温度(℃)
无资料
临界压力 (MPa)
无资料
饱和蒸汽压(kPa)
无资料
燃烧热 （kJ/mol）
无资料
最小引燃热量(mJ)

闪点(℃)
-50
爆炸下限(V%)：
1.3
爆炸上限(V%)：
6.0
危险特性：其蒸气与空气形成爆炸性混合物，遇明火、高热极易燃烧爆炸。与氧化剂能发生强烈反应。其蒸气比空气重，能在较低处扩散到相当远的地方，遇明火会引着回燃。
溶解性：不溶于水，易溶于苯、二硫化碳、醇、脂肪。
毒性
及
健康危害
接触限值
(mg/m3)
中国TWA： 300（溶剂汽油）
STEL：450（溶剂汽油）
美国TWA:ACGIH300ppm,
890 mg／m3
前苏联MAC：300
美国STEL: ACGIH500ppm,
1480 mg／m3
侵入途径
吸入、食入、皮肤接触
毒性：LD50： 67000 mg/m3 (小鼠经口)
LC50：103000 mg/m3，2小时 (小鼠吸入)
健康危害
急性中毒：对中枢神经系统有麻醉作用。高浓度吸入出现中毒性脑病，极高浓度吸入引起意识突然丧失、反射性呼吸停止。可拌有中毒性周围神经及化学性肺炎。液体吸入呼吸道可引起吸入性肺炎。溅入眼内可致角膜溃疡、穿孔，甚至失明。皮肤接触致急性接触性皮炎，甚至灼伤。吞咽引起急性胃肠炎，重者出现类似急性吸入中毒症状，并可引起肝、肾损害。
慢性中毒：神经衰弱综合症、植物神经功能紊乱、周围神经病。严重中毒出现中毒性脑病，症状类似精神分裂症。
急救措施
皮肤接触：立即脱去污染的衣着，用肥皂水和清水彻底冲洗皮肤。就医。
眼睛接触：立即提起眼睑，用大量流动清水或生理盐水彻底冲洗至少15分钟。就医。
吸入：迅速脱离现场至空气清新处，保持呼吸道畅通。如呼吸困难，给输氧。如呼吸停止，立即进行人工呼吸。就医。
食入：立即漱口，急送医院救治。
泄漏处理
切断火源。在确保安全情况下堵漏。禁止泄漏物进入受限制的空间(如下水道等)，以避免发生爆炸。喷水雾可减少蒸发。用砂土或其它惰性材料吸收，然后收集运至废物处理场所。或在保证安全情况下，就地焚烧。如大量泄漏，利用围堤收容，然后收集、转移、回收或无害处理后废弃。
储运注意事项
危险货物包装标志：7
包装类别：Ⅱ
储存于阴凉、通风仓间内。远离火种、热源。仓温不宜超过30℃。防止阳光直射。保持容器密封。应与氧化剂分开存放。储存间内的照明、通风等设施应采用防爆型。桶装堆垛不可过大，应留墙距、顶距、柱距及必要的防火检查走道。罐储时要有防火防爆技术措施。禁止使用易产生火花的机械设备和工
