全站仪放边坡开挖线方法
现在我说说我自己用全站仪放开挖线的方法。
如下：

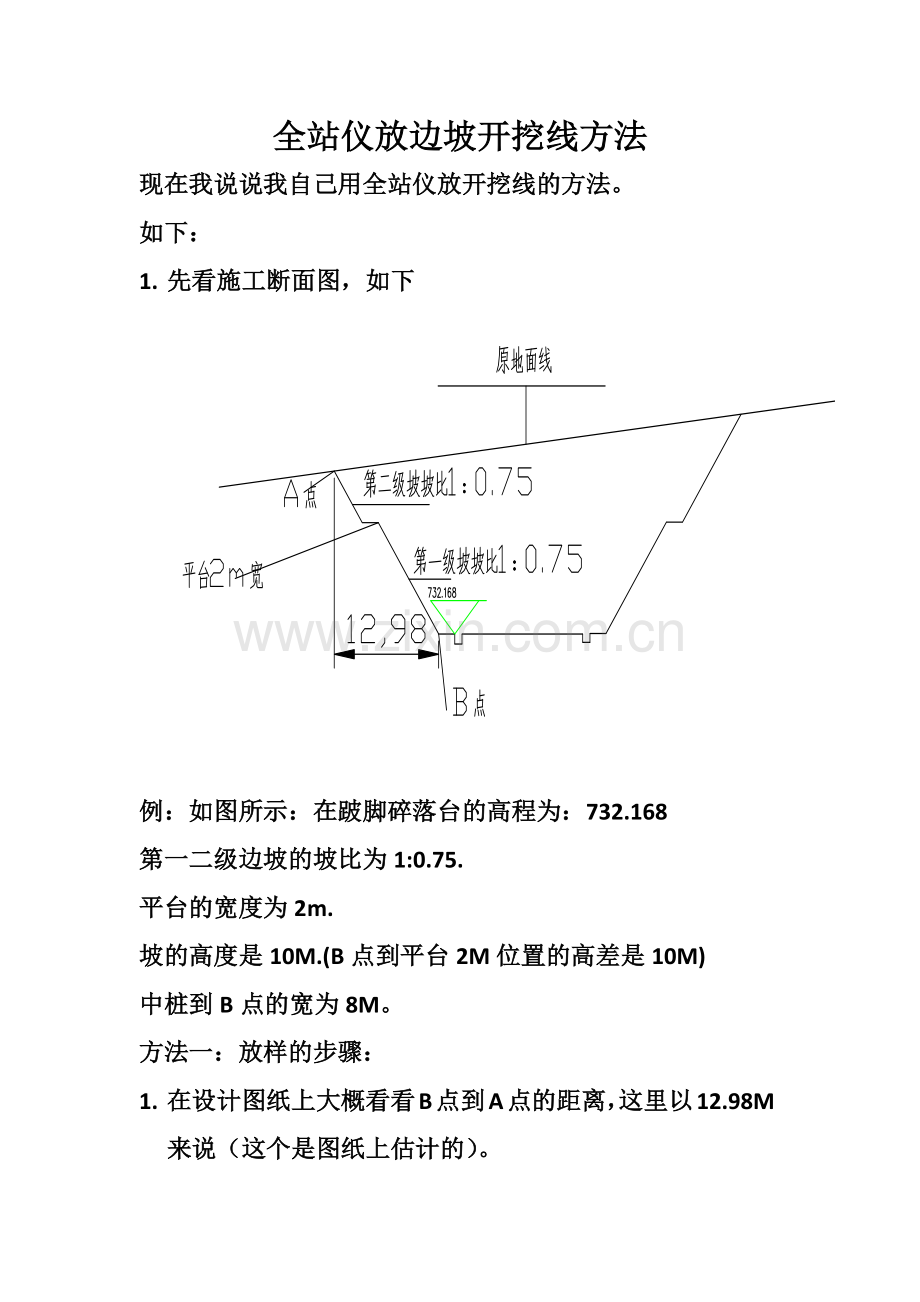

1. 先看施工断面图，如下

例：如图所示：在跛脚碎落台的高程为：732.168
第一二级边坡的坡比为1:0.75.
平台的宽度为2m.
坡的高度是10M.(B点到平台2M位置的高差是10M)
中桩到B点的宽为8M。
方法一：放样的步骤：
1. 在设计图纸上大概看看B点到A点的距离，这里以12.98M来说（这个是图纸上估计的）。
2. 然后在全站仪上放出这个桩号左边偏12.98m+8M=20.98(中桩到A点的水平距离)的距离的坐标放出A点。看看测出A点的高程是多少。例如测得A点高程如果是746.123。则自己可以计算：746.123-732.168=13.955M
13.955是测点与B点的高差，则算测点到中桩的水平距离为：13.955*0.75+2+8=20.466M。我们拿20.466与20.98来比较。可以看出我们多放出了50.14CM.也就是我们放样的时候就多放50.14cm。（这里说的是如果地形在少放50。14CM的时候大概平的情况下就直接少放50.14CM，多数情况按地形来说）。
我们按照这种方法来放，直到我们算出来的距离和我们放样的距离相同或相差不多时候就可以打下我们的开挖桩了。（无论多少级边坡道理都一样）
还有就是也可以把平台的破脚先放出来。然后在放开挖线其实也是一个道理。
