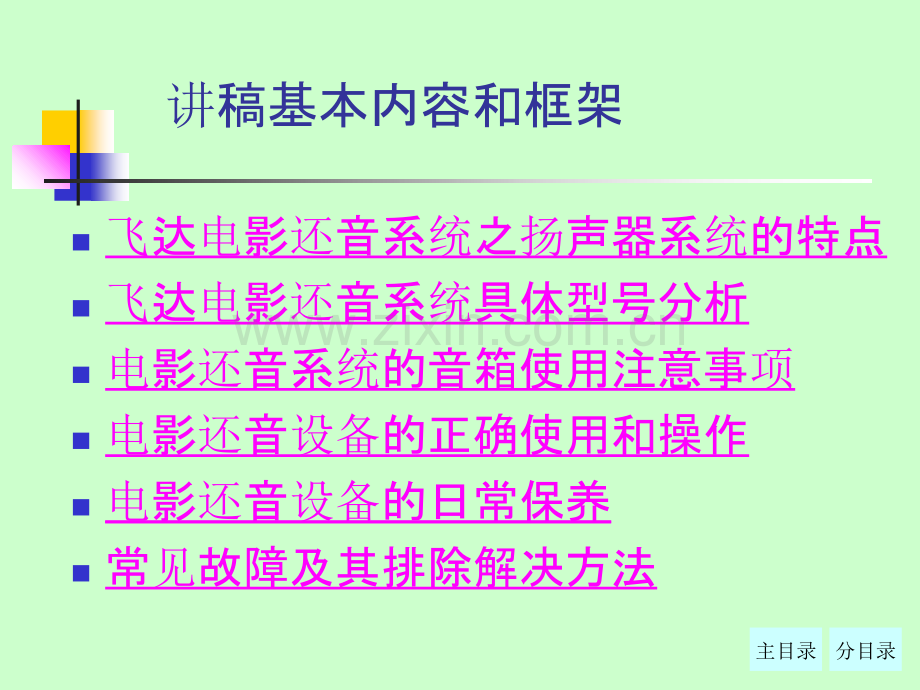

飞达电影还音系统之扬声器系统介绍 技术中心 罗超良主目录分目录讲稿基本内容和框架n飞达电影还音系统之扬声器系统的特点n飞达电影还音系统具体型号分析n电影还音系统的音箱使用注意事项n电影还音设备的正确使用和操作n电影还音设备的日常保养 n常见故障及其排除解决方法主目录分目录飞达电影还音系统之扬声器系统的特点1.承受功率大2.灵敏度高3.有效频率范围内频率响应平坦4.人性化的设计5.产品高品质保证主目录分目录1.承受功率大 音箱的功率是衡量音箱工作可靠性的重要指标、音箱功率问题之所以重要，首先关系到它的寿命、可靠性，还关系到重放声音的质量。主目录分目录音箱功率标注方法n音箱的功率标注标准不同，导致标注大小差异非常大。下面介绍两种相对权威的标注方法：n1.额定噪声功率：是指音箱在额定频率范围内，用100小时规定的模拟节目信号(加权的粉红噪声信号)进行负荷测试而不产生永久性损坏的功率。国外很多音箱所标示的功率只是用粉红噪声信号连续工作2小时的功率。在这点上国内的音箱承受功率更大。n2.长期最大功率：是指音箱在额定频率范围内用模拟节目信号，音箱承受持续1分钟，时间间隔2分钟，重复10次而不产生永外性损坏的功率。此功率通常为额定噪声功率的2倍。主目录分目录影响功率的重要因素 扬声器的额定噪声功率之所以受到限制，主要是因为输入到扬声器的功率会使扬声器产生热能和失真。目前扬声器以电动式扬声器为主，它的效率是很低的，通常效率只有百分之15%之间，其中大部分能量会转化为热能。一般情况下输入功率越大，温度上升越高；输入功率越大，温度上升得越快；扬声器的口径越大，承受的功率就越大。主目录分目录正常使用的音圈7主目录分目录长期满负荷使用的音圈8主目录分目录大功率冲击后的音圈9主目录分目录扬声器系统承受功率的主体n低音单元：它是功率的主要承受体，百分之70%左右的功率都是由低音单元承受的。n高音单元：在整个系统中，约承受30%的功率，由于它的工作频率高，所以它分担的功率也相对低些。主目录分目录Fidek VS 某著名国外品牌品牌Fidek国外品牌型号FD-3315MVA*功率承受主体中音高音中音高音音圈口径(mm)49.572.23844.4音圈口径(inch)1.952.851.51.75额定功率(W)1501008060主目录分目录2 灵敏度高n对于扬声器来说，一般用特性灵敏度级来表示其工作效率，下面我们来看一下特性灵敏度的定义：在扬声器有效频带范围内输入1W的粉红色噪声信号，在参考轴上距离参考点1m所测得的声压。n特性灵敏度级则定义为：将扬声器的特性灵敏度和基准声压(20uPa)的比值取对数，然后乘以20，单位为dB。n扬声器的特性灵敏度(级)反映了扬声器单元的易推程度。灵敏度越高，越易推.主目录分目录提高扬声器灵敏度的三种方法n1.减轻扬声器的振动系统的质量n 这里同样把它分为低音和高音来说明。低音扬声器的振动系统的部件，包括有音圈、弹波、纸盆、防尘帽。我们说一下纸盆和防尘帽。我们可以把纸盆的胴体做成松压的，那么它的刚性就好很多，也轻很多。n 高音简单一点，就音膜与音圈，道理是一样的。主目录分目录电动式锥形扬声器结构示意图14主目录分目录电动式球顶和号筒扬声器结构示意图15主目录分目录弹 波（定心支片）16主目录分目录纸 盆17主目录分目录n2.加大磁体体积或磁能级 扬声器的动力来自于它的磁路系统，其中最关键的是磁体的大小与材质。磁体的体积大，磁能级高，就能提供更大的动力，使扬声器的灵敏度更高。提高扬声器灵敏度的三种方法主目录分目录提高扬声器灵敏度的三种方法n3.采用铝扁线音圈 目前音圈的种类很多，从骨架材质来分，可分为金属骨架和非金属骨架；从线材形状来分可分为圆线的和扁线的；从线的材质来分，可分成铜线和铝线的，还有铜包铝线的。从提高效率和扬声器灵敏度的角度来说，我们是必选非金属骨架的铝扁线音圈。主目录分目录非金属骨架铝扁线音圈20主目录分目录非金属骨架铜圆线音圈21主目录分目录金属骨架铜圆线音圈22主目录分目录3 有效频率范围内频率响应平坦n有效频率范围是在已测得的频率响应曲线上，其平均灵敏度下降10 dB划一条平行于横坐标的直线，它与高频和低频段的交点，所对应的频率范围。(参下页有效频率范围示意图)n那么在这个有频率范围内，曲线越平坦越好，同时也要符合电影院通用标准曲线要求。主目录分目录有效频率范围示意图主目录分目录阻抗曲线n扬声器是一个感性负载元件。对于交流信号而言，它的阻抗是随着频率变化而变化的，可由阻抗曲线图看出。25主目录分目录4 产品人性化的设计 n这人性化的设计，主要是从音箱的结构、搬运、安装方面考虑。n通常电影院基本装修好后，音箱才能开始进行调试安装。那时候就要把主音箱安装在离地面2、3米的架子上。这个时候如果没有可以把音箱拿稳的地方，那就会给安装带来很大的不便，甚至会出现意外。主目录分目录搬运与安装的方便性n飞达电影音箱在这方面，为使用者想得更周到，所有主音箱及次低音音箱的两侧，均设计安有手挽，而且箱体的前后板也尽可能地做成内凹的结构，好让使用者可以从各方向拿稳音箱，以提高安装的安全性和方便性。n体现方便性的还有高音或者是中高音号角的安装和角度的调节。所以一个好的产品应该站在用户的角度上考虑，使用户能更省心、更安全地用好产品。主目录分目录5 产品高品质保证 n要保证成品的质量，首先要保证零部件的质量，是否达到开发时的技术标准。在设计时使用KLIPPEL，LMS，DAAS，LEAP等设计软件，测试扬声器的参数以及分析大功率的失真状态，使我们能更好地优化单元的品质。n在零部件采购方面，飞达一直以只买对的为原则，零部件实现全球化采购。在零部件的检验方面，我们有弹波测试仪，纸盆测试仪，磁路系统测试仪，音圈功率极限测试机，日本精工RoHS等。主目录分目录n在生产环节，公司拥有：木工数控CNC机，数控裁板机，自动电泳、喷粉生产线，组装老化一体化双层装配线，美国AP电子测试仪，德国CLIO、DAAS 等音频测试系统，跌落试验机，震动机，高低温试验机，盐雾试验机等一系列测试和检测设备仪器为高品质产品保驾护航。n生产过程中的质量控制，可分为单元质量控制、音箱成品质量控制。单元质量控制是由品管人员对单元进行100%检测声音和CLIO曲线测试，大比例抽检老化单元。n音箱的成品质量控制，同样由品管人员按照技术指标100%检测声音、CLIO测试曲线、抽检老化成品。在生产过程中由于平时定期加大了员工的培训，所以造就了每一个员工都有自检和互检的能力，可以最大限度杜绝不良品的产生。29主目录分目录KLIPPEL电电声声测试测试系系统统LMS电电声声测试测试系系统统30主目录分目录纸纸盆盆/弹弹波波测试仪测试仪产线产线CLIO测试测试31主目录分目录功率功率实验实验室室消声室消声室32主目录分目录飞达电影还音系统具体型号分析 nFDM-8250MA扬声器是一款3分频，内置无源分频器驱动或中高音分别采用电子分频驱动的银幕主声道扬声器系统，它由两个主要部分组成：中高频系统及低频系统。n低频系统是由两只双15100芯低音单元所组成的。其低音箱体是18MM进口杨木夹板组合，而且箱体内部作了特别的加强处理，极大地增强了箱体的刚性，确保单元工作时有更好的低频延伸及有效地降低音染。整个木箱的尺寸设计，是经过电脑辅助完成的。主目录分目录飞达电影还音系统具体型号分析n中高音号角采用了75芯的高音单元（全进口的），1075芯的中音单元，配有单元过载保护电路，使其单元在受到短时大信号冲击的情况下不至于损坏，另外可通过简单的开关设置来选用两分频或单路分频的使用模式。nFDM-8250MA是一款十分便于安装的系统，只需3个螺丝就可以使中高音号角固定在低音箱体上，同时利用这3粒螺丝，可实现中高音号角的水平角调节，而垂直角度则由系统上的支架螺丝调节，以满足不同场所的声场复盖要求。主目录分目录FDM-8250MA扬声器系统35主目录分目录LMS测试三分频曲线图36主目录分目录电电影影还还音系音系统统的音箱使用注意事的音箱使用注意事项项n1.音箱与功放的功率必须匹配n音箱的额定功率，我们在讲音箱特点时已说过，在此不多说了，而功放的额定功率是指最大不失真功率，如果出现了失真，那怕是1%的失真，我们都能通过音箱明显的听出来，所以功放是不建议满负荷使用的，特别是作为电影产品。n所以我们匹配功放的时候，推荐选用音箱额定功率1.5倍以上的功放。主目录分目录n2.一切接线，输入插座及拔线，都必须在关机状态下进行，不要开着电子设备去接音箱线和插接音频线，这样做的目的是防止对设备造成大信号冲击和避免发生短路的危险。n3.在第一次使用和对设备重新连接时，应在开机前重新检查所有连接线应在正确的位置上，而且连接是牢固的。电电影影还还音系音系统统的音箱使用注意事的音箱使用注意事项项主目录分目录n4.设备的开关机顺序，通常都使用时序电源来控制，但我们必须把功放的电源调至开得最后，而关得最早，否则会造成较大的信号冲击，这样也有机会损坏音响设备。n5.在设备调试使用的初期，我们必须留意功放的过载指示灯是否处于闪亮状态。如出现闪亮状态，通常出现此现象，则说明功放的输出过大或功放的功率不足。这时应将音量降低或更换比音箱额定功率大1.5倍以上的功放。电电影影还还音系音系统统的音箱使用注意事的音箱使用注意事项项主目录分目录电影还音设备的正确使用和操作n正确使用和操作电影还音设备是保证电影院音响系统得以正常使用的基础。n由于电影还音系统是一套比较复杂的综合性系统，所以其安装调试必须是由专业技术人员完成的。但如果可以的话，其中的安装调试，最好有放映员参与其中，这样可以了解该系统的基本构成，各自的作用及原理，提前初步了解系统的操作。n在使用任何设备，都会有一个操作规范流程，使用者必须熟练掌握，以避免因为使用不当引起意外的故障，同时避免使用者的误操作、误调整而引起系统设置混乱。主目录分目录电影还音设备的日常保养 1.避免放在不平整、不稳固的地方，以防跌落损坏。2.远离高温、潮湿的地放，以防机体氧化生锈及出现短路现象。3.确保设备工作时，有良好的通风散热。4.避免一切异物，特别是金属异物跌入机内，而造成故障。5.避免使用有腐蚀性的清洁剂进行清洁。6.避免在设备上放置一切不必要的物体。主目录分目录7.设备不用时，就做好防潮、防尘、防腐蚀等工作。8.不要随意调整机器，一旦调乱很难恢复，因为设备的调试需要用专用仪器和专业人员进行调整。9.设备长期不用时，应定期进行开机工作，防止元件过早老化。10.所有设备应设专人负责，禁止其它人员对设备进行操作。11.定期对设备进行系统的安全检查。电影还音设备的日常保养 主目录分目录常常见见故障及其排除解决方法故障及其排除解决方法43主目录分目录44
