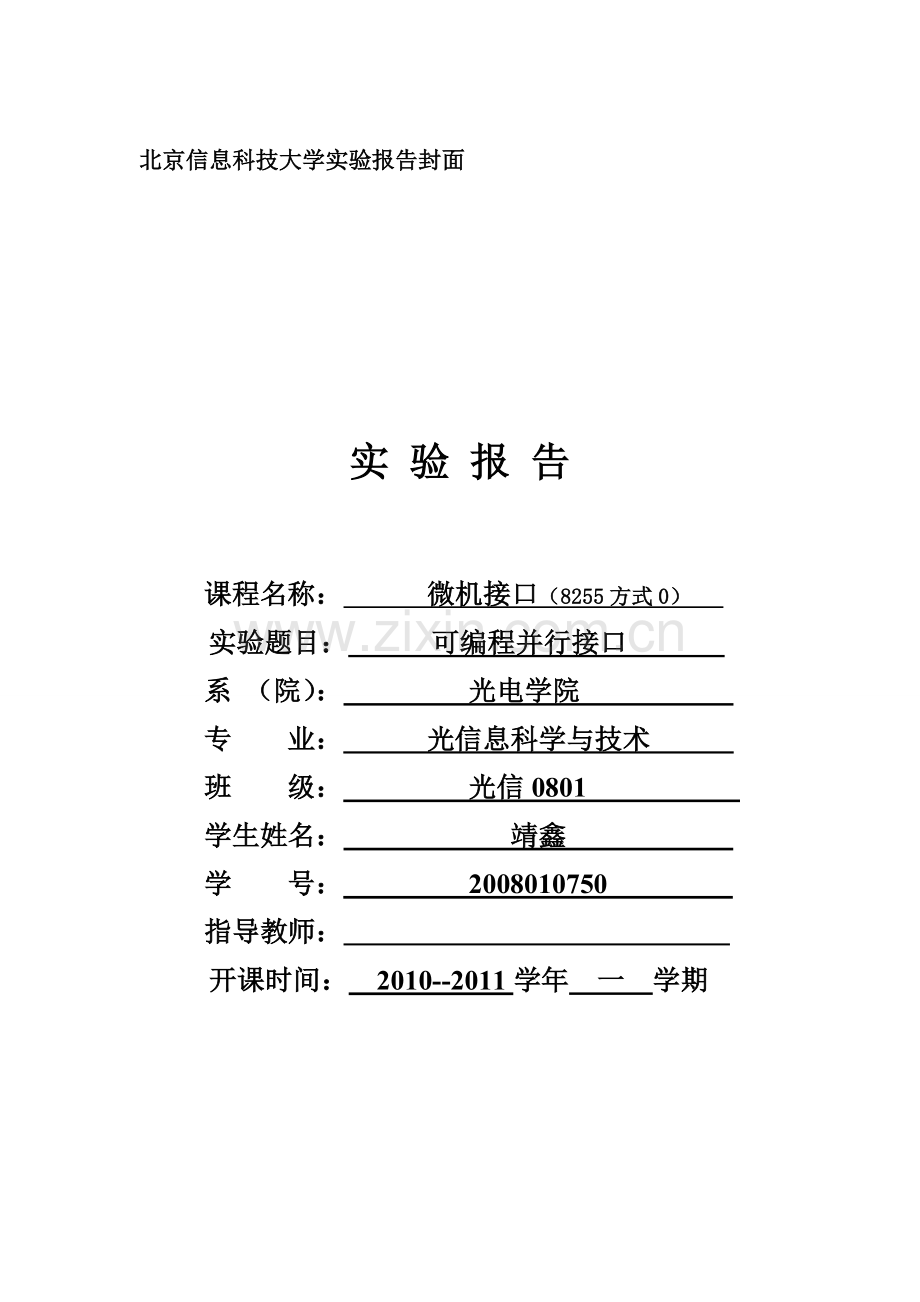

北京信息科技大学实验报告封面

实 验 报 告

课程名称： 微机接口（8255方式0）
实验题目： 可编程并行接口
系 （院）： 光电学院
专 业： 光信息科学与技术
班 级： 光信0801
学生姓名： 靖鑫
学 号： 2008010750
指导教师：
开课时间： 2010--2011学年 一 学期

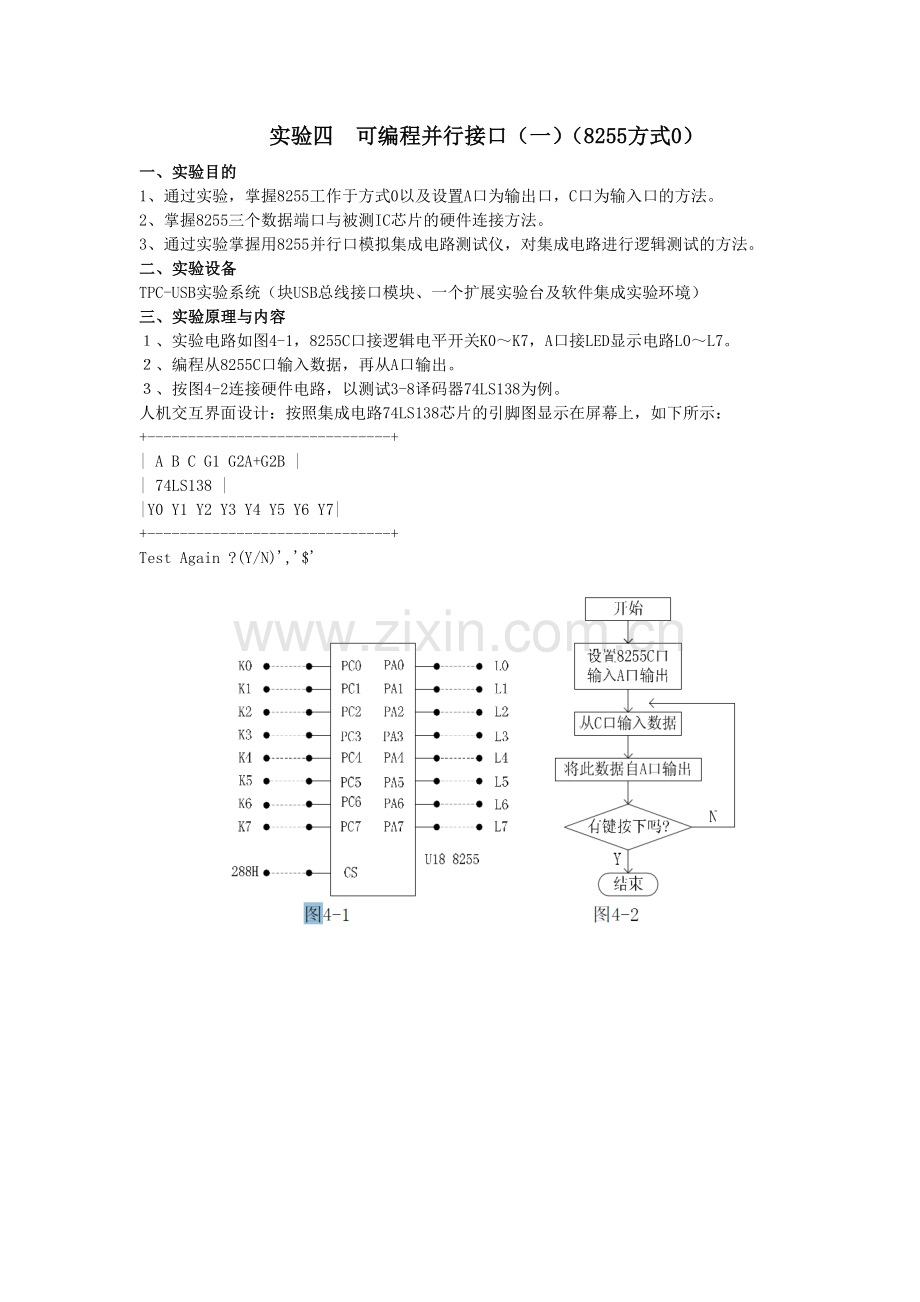

实验四 可编程并行接口（一）（8255方式0）
一、实验目的
1、通过实验，掌握8255工作于方式0以及设置A口为输出口，C口为输入口的方法。
2、掌握8255三个数据端口与被测IC芯片的硬件连接方法。
3、通过实验掌握用8255并行口模拟集成电路测试仪，对集成电路进行逻辑测试的方法。
二、实验设备
TPC-USB实验系统（块USB总线接口模块、一个扩展实验台及软件集成实验环境）
三、实验原理与内容
１、实验电路如图4-1，8255C口接逻辑电平开关K0～K7，A口接LED显示电路L0～L7。
２、编程从8255C口输入数据，再从A口输出。
３、按图4-2连接硬件电路，以测试3-8译码器74LS138为例。
人机交互界面设计：按照集成电路74LS138芯片的引脚图显示在屏幕上，如下所示：
+------------------------------+
| A B C G1 G2A+G2B |
| 74LS138 |
|Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7|
+------------------------------+
Test Again ?(Y/N)','$'

原理图为图4-3

图4-3

四、流程图

五、汇编程序
E8255.ASM
io8255a equ 288h
io8255cw equ 28bh
io8255c equ 28ah
code segment
assume cs:code
start:
mov dx,io8255cw ;控制寄存器端口地址送DX只能够；设8255为C口输入,A口输出
mov al,8bh，准备控制字（10001011）B
out dx,al；控制字送控制寄存器
inout: mov dx,io8255c ;从C口输入一数据
in al,dx；输入数据送DX中
mov dx,io8255a ;从A口输出刚才自C口
out dx,al ;所输入的数据
mov dl,0ffh ;判断是否有按键
mov ah,06h；直接控制台I/O，功能号6送AH
int 21h；执行调用
jz inout ;若无,则继续自C口输入,A口输出
mov ah,4ch ;否则返回
int 21h
code ends
end start
六、心得体会
在做实验前,一定要将课本上的知识吃透,因为这是做实验的基础,否则,在老师讲解时就会听不懂,这将使你在做实验时的难度加大,浪费做实验的宝贵时间.比如果你不清楚,在做实验时才去摸索,这将使你极大地浪费时间,使你事倍功半.做实验时,一定要亲力亲为,务必要将每个步骤,每个细节弄清楚,弄明白,实验后,还要复习,思考,这样,你的印象才深刻,记得才牢固,否则,过后不久你就会忘得一干二净,这还不如不做.做实验时,老师还会根据自己的亲身体会,将一些课本上没有的知识教给我们,拓宽我们的眼界,使我们认识到这门课程在生活中的应用是那么的广泛.
通过这次的实验,使我学到了不少实用的知识,更重要的是,做实验的过程,思考问题的方法,这与做其他的实验是通用的,真正使我们受益匪浅.
