四线制隔离器
四线制隔离器可以对电流、电压等电量参数进行高速精确测量，经隔离转换成标准的模拟信号输出。既可直接与指针表、数显表相接，也可以与自控仪表（如PLC）、各种A/D转换器以及计算机系统配接，广泛应用于电力、铁路、石化、冶金、化工、食品、仓储等行业的自动化系统中，是一种具有高性价比的产品。
四线制隔离器知名品牌主要有上海安科瑞BM-DI/I、BM-DI/V、BM-DV/V、BM-DV/I，魏德米勒Waveseries系列、Decipak系列等等。
下面以上海安科瑞BM-DI/I产品为例,介绍四线制隔离器的功能和技术参数。

上海安科瑞四线制隔离器
适用环境
l 工作温度：-10℃~+55℃
l 储存温度：-25℃~+70℃
l 相对湿度：≤93%RH，不结露，无腐蚀性气体场所
l 海拔高度：≤2500m

技术参数
u 精度等级
0.5级，0.2级
u 输入信号
DC 4~20mA或0~20mA，
DC 0~5V或0~10V
u 输出信号
DC 4~20mA或0~20mA，
DC 0~5V或0~10V
u 负载
电流输出时≤500Ω，电压输出时≥1000Ω
u 电源
DC 24V（允许范围DC 18V~32V）

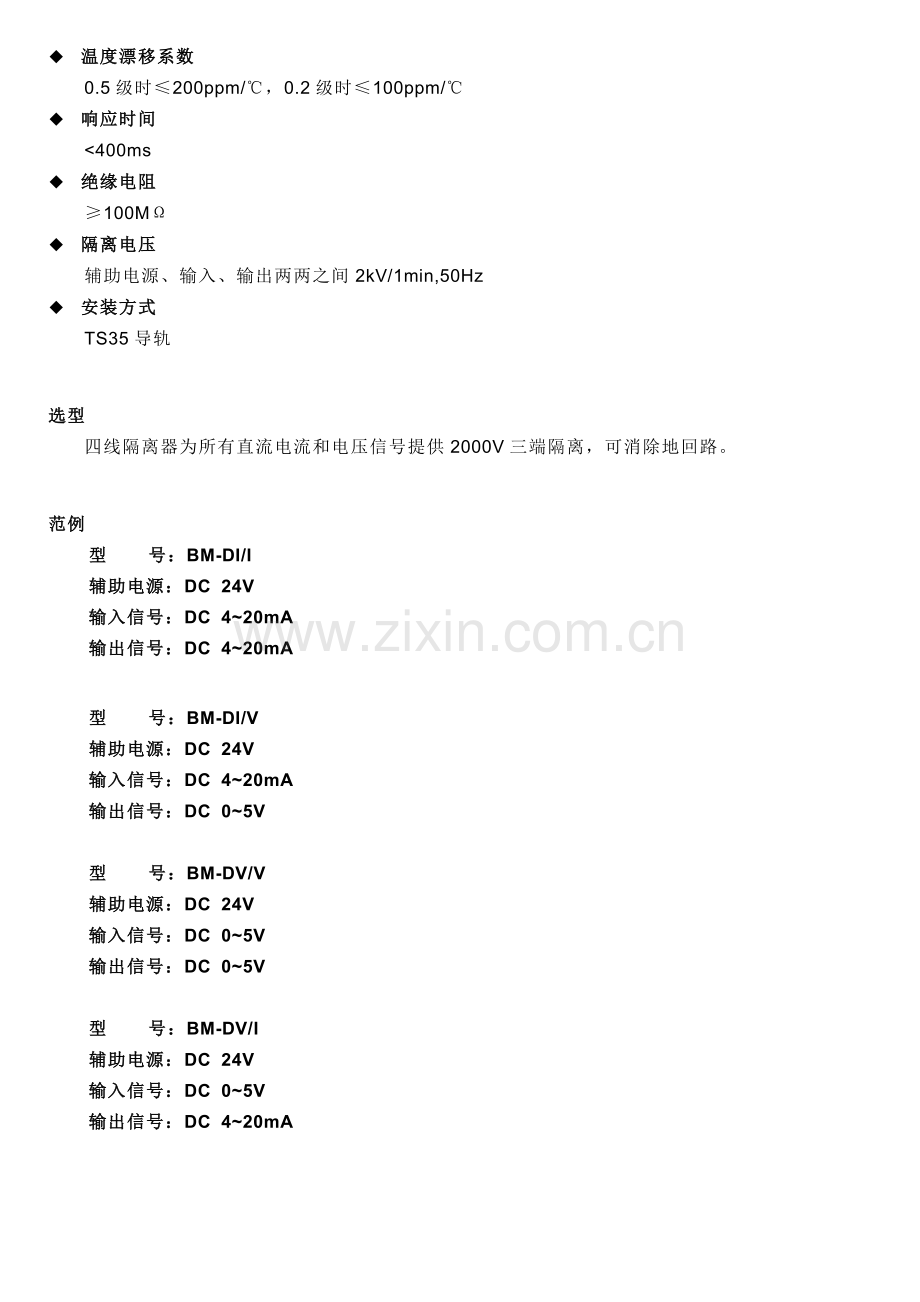

u 温度漂移系数
0.5级时≤200ppm/℃，0.2级时≤100ppm/℃
u 响应时间
<400ms
u 绝缘电阻
≥100MΩ
u 隔离电压
辅助电源、输入、输出两两之间2kV/1min,50Hz
u 安装方式
TS35导轨

选型
四线隔离器为所有直流电流和电压信号提供2000V三端隔离，可消除地回路。

范例
型 号：BM-DI/I
辅助电源：DC 24V
输入信号：DC 4~20mA
输出信号：DC 4~20mA

型 号：BM-DI/V
辅助电源：DC 24V
输入信号：DC 4~20mA
输出信号：DC 0~5V

型 号：BM-DV/V
辅助电源：DC 24V
输入信号：DC 0~5V
输出信号：DC 0~5V

型 号：BM-DV/I
辅助电源：DC 24V
输入信号：DC 0~5V
输出信号：DC 4~20mA
