　会话层：会话层负责建立、管理和终止表示层实体之间的会话连接。

　　传输层：传输层将数据分段并重组为数据流。

　　网络层：网络层负责设备的寻址，跟踪网络中设备的位置，并决定传送数据的最佳路径，这意味着网络层必须在位于不同地区的互联设备之间传输数据流。

　　数据链路层：数据链路层提供数据的物理传输，并处理出错通知、网络拓扑和流量控制。

　　物理层：物理层是最低层，物理层的功能有两个：发送和接收位流。

　　以太网（ETHERNET）组网
　　以太网采用竞争型的介质访问方法，允许网络上的所有主机共享同一条链路的带宽。
　　以太网采用带冲突检测的载波监听多路访问（CSMA/CD）技术。
　　采用CSMA/CD协议的网络将承受巨大的冲突压力，包括：
　　1． 延迟
　　2． 低的吞吐量
　　3． 拥塞

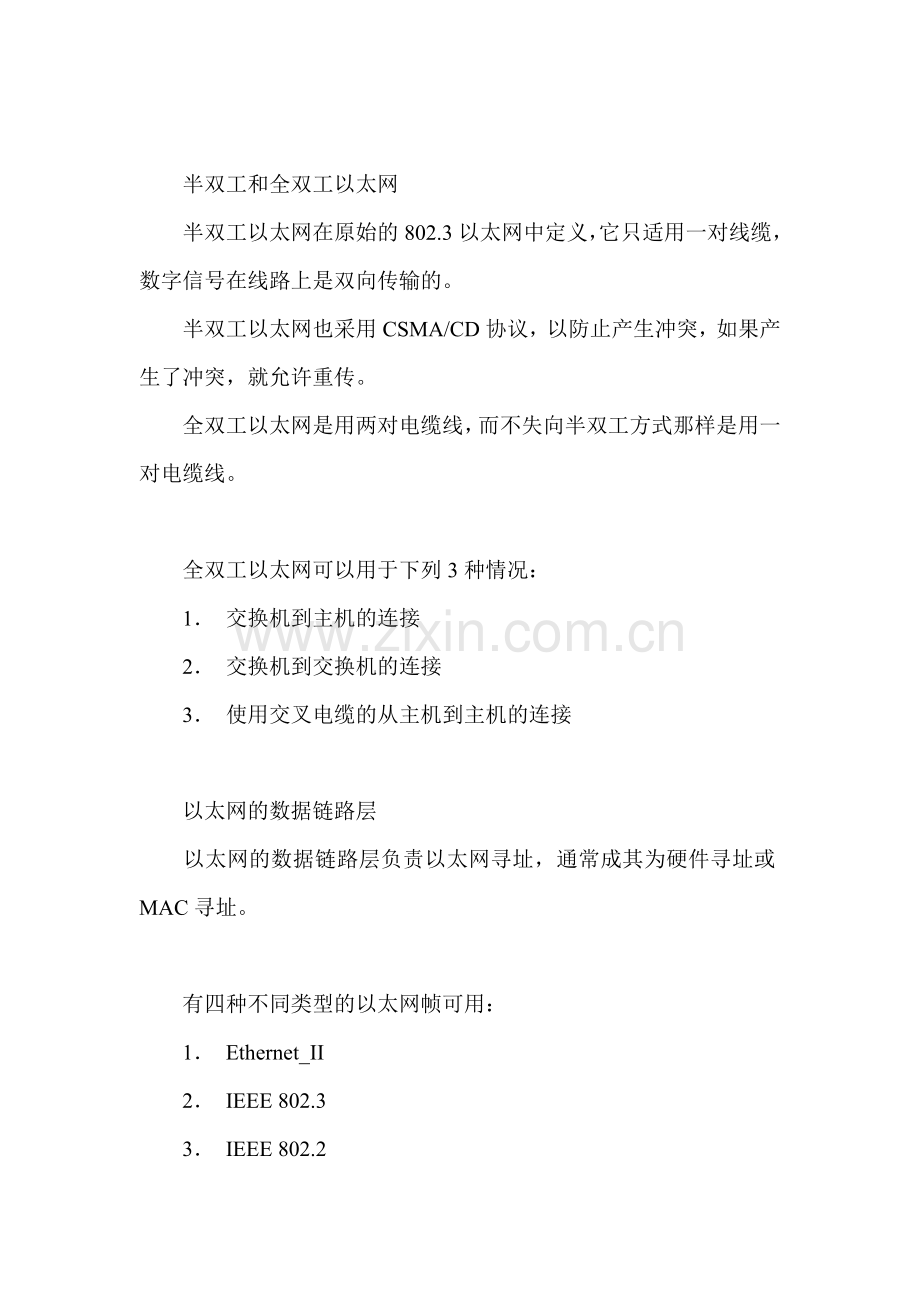

　　半双工和全双工以太网
　　半双工以太网在原始的802.3以太网中定义，它只适用一对线缆，数字信号在线路上是双向传输的。
　　半双工以太网也采用CSMA/CD协议，以防止产生冲突，如果产生了冲突，就允许重传。
　　全双工以太网是用两对电缆线，而不失向半双工方式那样是用一对电缆线。

　　全双工以太网可以用于下列3种情况：
　　1． 交换机到主机的连接
　　2． 交换机到交换机的连接
　　3． 使用交叉电缆的从主机到主机的连接

　　以太网的数据链路层
　　以太网的数据链路层负责以太网寻址，通常成其为硬件寻址或MAC寻址。

　　有四种不同类型的以太网帧可用：
　　1． Ethernet_II
　　2． IEEE 802.3
　　3． IEEE 802.2
　　4． SNAP

　　Ethernet寻址
　　它采用截至访问控制（Media Access Control, MAC）地址进行寻址，MAC地址被烧入每个以太网网卡中。MAC地址也叫硬件地址，它采用48位（6个字节）的十六进制格式。
　　Ethernet帧
　　数据链路层负责将位组合成字节，并将字节组合成帧。

　　802.3帧的格式:
　　前导(Preambl)
　　帧起始定界符/同步（Start Frame Delimiter,SFD）/Synch
　　目的地址（Destination Address,DA）
　　源地址（Source Address,SA）
　　长度（Length）或类型（Type）字段
　　数据（Data）
　　帧效验序列（Frame Check Sequence,FCS）
　　Ethernet物理层
　　Ethernet最早由DIX实现。这是一种传输速率为10Mb/s的网络，其物理介质可以是同轴电缆、双绞线和光纤。
　　下面是原始的IEEE 802.3标准：
　　10Base2
　　10Base5
　　10BaseT
　　下面是扩展的IEEE 802.3标准：
　　100BaseTX
　　100BaseFX
　　1000BaseCX
　　1000BaseT
　　1000BaseSX
　　1000BaseLX

　　Ethernet电缆的连接
　　可用的Ethernet电缆类型有：
　　1． 直通电缆
　　2． 交叉电缆
　　3． 反转电缆

　　直通电缆：
　　1． 主机到交换机或集线器
　　2． 路由器到交换机或集线器

　　交叉电缆：
　　1． 交换机到交换机
　　2． 集线器到集线器
　　3． 主机到主机
　　4． 集线器到交换机
　　5． 路由器直连到主机

　　反转电缆：
　　这种类型的电缆不是用来将各种Ethernet部件连接起来，而是反转的Ethernet电缆来实现从主机到路由器控制台串行通信（com）端口的连接。
