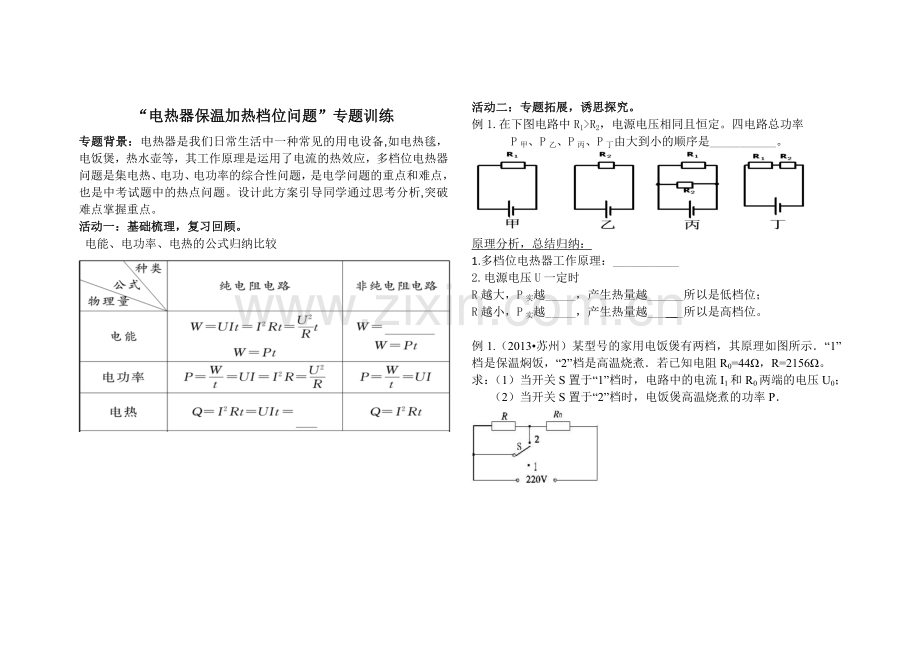

“电热器保温加热档位问题”专题训练
专题背景：电热器是我们日常生活中一种常见的用电设备,如电热毯，电饭煲，热水壶等，其工作原理是运用了电流的热效应，多档位电热器问题是集电热、电功、电功率的综合性问题，是电学问题的重点和难点，也是中考试题中的热点问题。设计此方案引导同学通过思考分析,突破难点掌握重点。
活动一：基础梳理，复习回顾。
电能、电功率、电热的公式归纳比较

活动二：专题拓展，诱思探究。
例1.在下图电路中R1>R2，电源电压相同且恒定。四电路总功率
P甲、P乙、P丙、P丁由大到小的顺序是___________。

原理分析，总结归纳：
1.多档位电热器工作原理：___________
2.电源电压U一定时
R越大，P实越_____，产生热量越______所以是低档位；
R越小，P实越_____，产生热量越___ __所以是高档位。

例1.（2013•苏州）某型号的家用电饭煲有两档，其原理如图所示．“1”档是保温焖饭，“2”档是高温烧煮．若已知电阻R0=44Ω，R=2156Ω。
求：（1）当开关S置于“1”档时，电路中的电流I1和R0两端的电压U0；
（2）当开关S置于“2”档时，电饭煲高温烧煮的功率P．

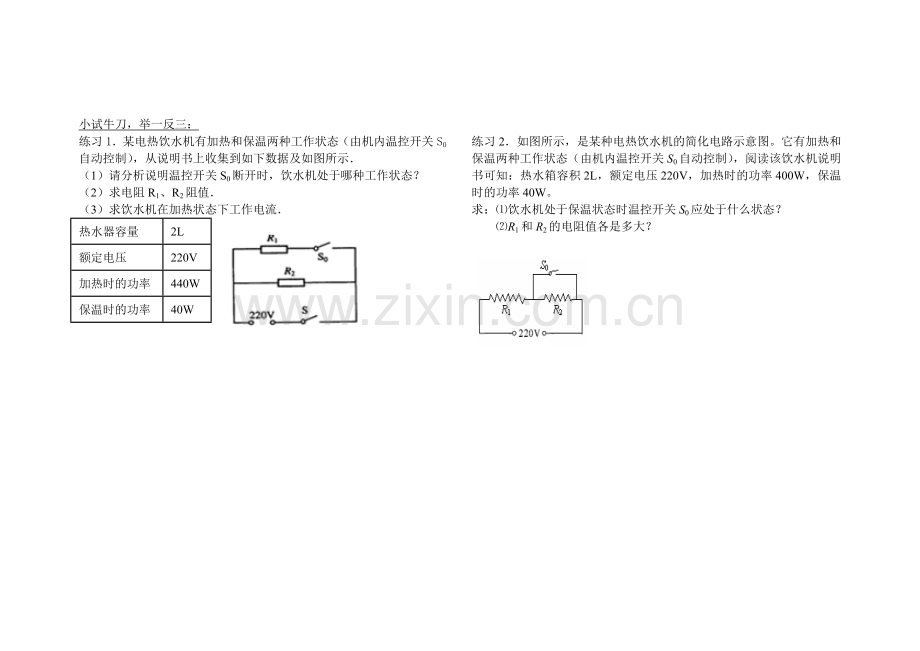

小试牛刀，举一反三：
练习1．某电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），从说明书上收集到如下数据及如图所示．
（1）请分析说明温控开关S0断开时，饮水机处于哪种工作状态？
（2）求电阻R1、R2阻值．
（3）求饮水机在加热状态下工作电流．
热水器容量
2L
额定电压
220V
加热时的功率
440W
保温时的功率
40W

练习2．如图所示，是某种电热饮水机的简化电路示意图。它有加热和保温两种工作状态（由机内温控开关S0自动控制），阅读该饮水机说明书可知：热水箱容积2L，额定电压220V，加热时的功率400W，保温时的功率40W。
求：⑴饮水机处于保温状态时温控开关S0应处于什么状态？
⑵R1和R2的电阻值各是多大？
