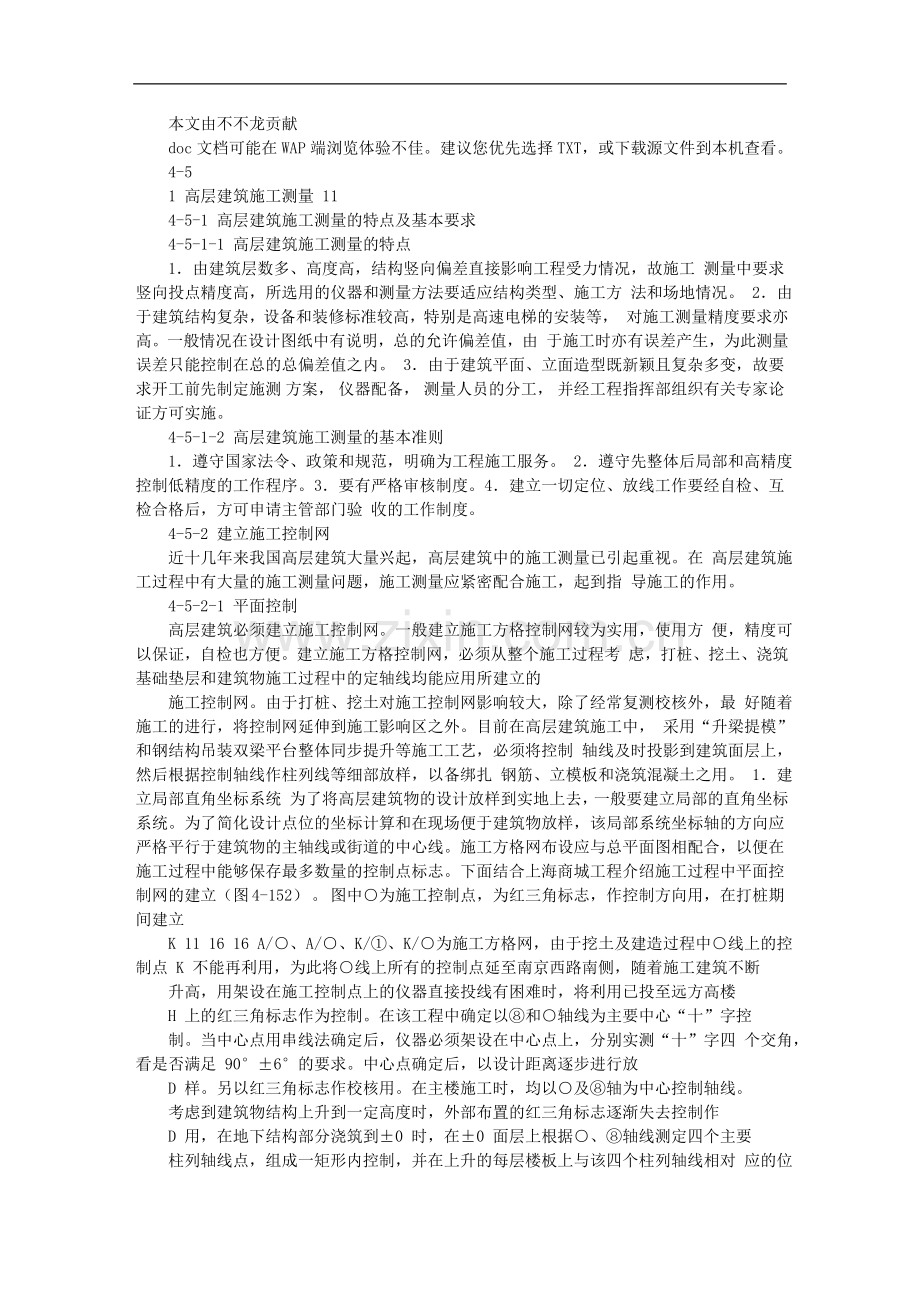

本文由不不龙贡献 doc文档可能在WAP端浏览体验不佳。建议您优先选择TXT，或下载源文件到本机查看。 4-5 1 高层建筑施工测量 11 4-5-1 高层建筑施工测量的特点及基本要求 4-5-1-1 高层建筑施工测量的特点 1由建筑层数多、高度高，结构竖向偏差直接影响工程受力情况，故施工 测量中要求竖向投点精度高，所选用的仪器和测量方法要适应结构类型、施工方 法和场地情况。 2由于建筑结构复杂，设备和装修标准较高，特别是高速电梯的安装等， 对施工测量精度要求亦高。一般情况在设计图纸中有说明，总的允许偏差值，由 于施工时亦有误差产生，为此测量误差只能控制在总的总偏差值之内。 3由于建筑平面、立面造型既新颖且复杂多变，故要求开工前先制定施测 方案， 仪器配备， 测量人员的分工， 并经工程指挥部组织有关专家论证方可实施。 4-5-1-2 高层建筑施工测量的基本准则 1遵守国家法令、政策和规范，明确为工程施工服务。 2遵守先整体后局部和高精度控制低精度的工作程序。 3要有严格审核制度。 4建立一切定位、放线工作要经自检、互检合格后，方可申请主管部门验 收的工作制度。 4-5-2 建立施工控制网 近十几年来我国高层建筑大量兴起，高层建筑中的施工测量已引起重视。在 高层建筑施工过程中有大量的施工测量问题，施工测量应紧密配合施工，起到指 导施工的作用。 4-5-2-1 平面控制 高层建筑必须建立施工控制网。一般建立施工方格控制网较为实用，使用方 便，精度可以保证，自检也方便。建立施工方格控制网，必须从整个施工过程考 虑，打桩、挖土、浇筑基础垫层和建筑物施工过程中的定轴线均能应用所建立的 施工控制网。由于打桩、挖土对施工控制网影响较大，除了经常复测校核外，最 好随着施工的进行，将控制网延伸到施工影响区之外。目前在高层建筑施工中， 采用“升梁提模”和钢结构吊装双梁平台整体同步提升等施工工艺，必须将控制 轴线及时投影到建筑面层上，然后根据控制轴线作柱列线等细部放样，以备绑扎 钢筋、立模板和浇筑混凝土之用。 1建立局部直角坐标系统 为了将高层建筑物的设计放样到实地上去，一般要建立局部的直角坐标系 统。为了简化设计点位的坐标计算和在现场便于建筑物放样，该局部系统坐标轴 的方向应严格平行于建筑物的主轴线或街道的中心线。 施工方格网布设应与总平面图相配合， 以便在施工过程中能够保存最多数量 的控制点标志。 下面结合上海商城工程介绍施工过程中平面控制网的建立（图 4-152） 。 图中为施工控制点，为红三角标志，作控制方向用，在打桩期间建立 K 11 16 16 A/、A/、K/、K/为施工方格网，由于挖土及建造过程中线上的控制点 K 不能再利用，为此将线上所有的控制点延至南京西路南侧，随着施工建筑不断 升高，用架设在施工控制点上的仪器直接投线有困难时，将利用已投至远方高楼 H 上的红三角标志作为控制。在该工程中确定以和轴线为主要中心“十”字控 制。当中心点用串线法确定后，仪器必须架设在中心点上，分别实测“十”字四 个交角，看是否满足 906的要求。中心点确定后，以设计距离逐步进行放 D 样。另以红三角标志作校核用。在主楼施工时，均以及轴为中心控制轴线。 考虑到建筑物结构上升到一定高度时，外部布置的红三角标志逐渐失去控制作 D 用，在地下结构部分浇筑到0 时，在0 面层上根据、轴线测定四个主要 柱列轴线点，组成一矩形内控制，并在上升的每层楼板上与该四个柱列轴线相对 应的位置留出 20cm20cm 的预留孔，作为该四个柱列轴线点向上作垂直传递 D 用，且与、轴线作相互校核。当主楼施工到一定高度时，外控制和远方红三 角标志均失去作用，此时必须以内控制作主要依据。必须注意，外控制、红三角 标志、内控制之间的关系必须保持一致，这样无论施工到哪一阶段，都能确保一 测角中误差5， 定的精度。 在该项工程中控制点之间距离误差要求达到2mm， 其余均按施工测量规程进行。 图 4-152 上海商城平面控制网 2用极坐标法和直角坐标法的放样 在工业企业建筑场地上，一般地面较为平坦，适宜于用简单的测量工具进行 平面位置的放样。 在平面位置的放样方法中， 通常用的是极坐标法和直角坐标法。 用极坐标法放样时，要相对于起始方向先测设己知的角度，再由控制点测设 规定的距离。 当用直角坐标法放样时，则先要在地面上设有两条互相垂直的轴线，作为放 样控制点。此时，沿着 Z 轴测设纵坐标，再由纵坐标的端点对 Z 轴作垂线，在 垂线上测设横坐标。 为了进行校核， 可以按上述顺序从另一轴线上作第二次放样。 为了使放样工作精确和迅速，在整个建筑场地应布设方格网作为放样工作的控 制，这样，建筑物的各点就可根据最近的方格网顶点来放样。 下面分析用极坐标法和直角坐标法放样点位的精度。 （1）极坐标法 设有通过控制点 O 的坐标轴 Ox 和 Oy，待放样点 C（图 4-153）的坐标等于 x 和 y。放样是用极坐标法，由位于 Ox 轴上离点 O 距离为 c 的点 A 来进行。也 就是说，在 A 点测设出预先算得之角度 ，再由点 A 测设距离到点 c。因此，为 了放样 C 点，需要进行下列工作： 图 4-153 1）在 Ox 方向上量出由点 O 到点 A 的距离。 ； 2）仪器对中； 3）在 A 点安置仪器测设角度 ； 4）沿着所测设的方向，由 A 点量出距离 b； 5）在地面上标定 C 点的位置。 以上各项工作均具有一定的误差。由于各项误差都是互不相关的发生，所以 彼此均是独立的，按误差理论可得用极坐标法测设 C 点的总误差： （4-59） 式中 ，1丈量 c 与 b 的误差系数； e对中误差； m测设角度误差； 标定误差。 由上式可看出，C 点离开 A 点 O 点愈远，则误差愈大。尤其是 b 的增大影 响更大。此外，我们还可看出，总误差不取决于角度 的大小，而是决定于测设 角度的精度。为此，为了减少误差 M，需要提高测设长度和角度的精度。 （2）直角坐标法 直角坐标法是极坐标法的一种特殊情况。此时90，此外，b 和 c 均是 直接丈量的，所以误差系数1。由此得 C 点位置的总误差为 （4-60） 3施工方格控制网点的精测和检核测量 建立施工方格控制网点，一般要经过初定、精测和检测三步。 （1）初定 初定即把施工方格网点的设计坐标放到地面上。此阶段可以利 用打入的 5cm5cm30cm 小木桩作埋设标志用。 由于该点为埋石点，在埋设标志时必须挖掉，为此在初定时必须定出前后方 向桩， 离标桩约 23m， 根据埋设点和方向桩定出与方向线大致垂直的左右两个， 这样当埋设标志时，只要前后和左右用麻线一拉，此交点即为原来初定的施工方 格网点（图 4-154） 。另配一架水准仪，为了掌握其顶面标高，在前或后的方向桩 上测一标高。因前后方向桩在埋设标志时不会挖掉，可以在埋设时随时引测。为 了满足施工方格网的设计要求，标桩顶部现浇混凝土，并在顶面放置 200mm 200mm 不锈钢板。方格网点的埋设见图 4-155。 图 4-154 初定点位及方向桩示意图 图 4-155 方格网控制点标志埋设图 1-混凝土保护桩；2-预制钢筋混凝土桩；3-水准标志； 4-不锈钢标板；5-300mm300mm 混凝土 （2）精测 方格网控制点初定并将标桩埋设好后，将设计的坐标值必须精 密测定到标板上。 为了减少计算工作量， 一般可以采用现场改正。 改正方法如下： 1）180时的改正方法。 详见图 4-156 长轴线改正示意图。 图 4-156 长轴线改正示意 d= ab 1 (90 o ) a+b 2 （4-61） 改正后用同样方法进行检查，其 180之差应10。 2）90时的改正方法。 详见图 4-157 短轴线改正示意图。 图 4-157 短轴线改正示意 d =l 式中 （4-62） l轴线点至轴线端点的距离； 设计角为直角时。 = x 2 改正后检查其结果，90之差应6。 （3）检测 精测时点位在现场虽作了改正但为了检查有否错误以及计算方 格控制网的测量精度，必须进行检测，测角用 T2 经纬仪两个测回，距离往返观 测，最后根据所测得的数据进行平差计算坐标值和测量精度。 4-5-2-2 高程控制 水准测量在整个测量工作中所占工作量很大，同时也是测量工作的重要部 分。正确而周密地加以组织和较合理地布置高程控制水准点，能在很大程度上使 立面布置、管道敷设和建筑物施工得以顺利进行，建筑工地上的高程控制必须以 精确的起算数据来保证施工的要求。 高层建筑工地上的高程控制点，要联测到国家水准标志上或城市水准点上。 高层建筑物的外部水准点标高系统与城市水准点的标高系统必须统一， 因为要由 城市向建筑工地敷设许多管道和电缆等。 利用水准点标高计算误差公式求得的标高误差为 m2n2Li2Li （4-63） 式中 n每公里平均偶然误差，在三等水准测量中相当于4mm。 平均系统误差，相当于0.8mm； L为公里数，假设为 2km。 将上述代入则得 m 4 2 2 + 0.8 2 2 5.8mm 4-5-3 建（构）筑物主要轴线的定位及标定 筑物主要轴线的定位及标定 4-5-3-1 桩位放样 在软土地基区的高层建筑常用桩基，一般都打入钢管桩或钢筋混凝土方桩。 由于高层建筑的上部荷重主要由钢管桩或钢筋混凝土方桩承受， 所以对桩位要求 较高，按规定钢管桩及钢筋混凝土桩的定位偏差不得超过 D/2（D 为圆桩直径或 方桩边长） ，为此在定桩位时必须按照建筑施工控制网，实地定出控制轴线，再 按设计的桩位图中所示尺寸逐一加以定出桩位， 定出的桩位之间尺寸必须再进行 一次校核，以防定错，详见图 4-158。 图 4-158 桩位图（单位：mm） 4-5-3-2 建筑物基坑与基础的测定 高层建筑由于采用箱形基础和桩基础较多，所以其基坑较深，有的达 20 余 m。在开挖其基坑时，应当根据规范和设计所规定的精度（高程和平面）完成土 方工程。 基坑下轮廓线的定线和土方工程的定线，可以沿着建筑物的设计轴线，也可 以沿着基坑的轮廓线进行定点，最理想的是根据施工控制网来定线。 根据设计图纸进行放样，常用的方法有： 1投影法 根据建筑物的对应控制点， 投影建筑物的轮廓线。 具体作法如图 4-159 所示。 将仪器设置在 A2，后视 A2，投影 A2A2 方向线，将仪器移至 A3，后视 A3，定 出 A3A3 方向线。用同样方法在 B2B3 控制点上定出 B2B2，B3B3 方向线，此方向 线的交点即为建筑物的四个角点， 然后按设计图纸用钢尺或皮尺定出其开挖基坑 的边界线。 图 4-159 建筑物放样示意 2主轴线法 建筑方格网一般都确定一条或两条主轴线。 主轴线的形式有 “L” -字形、 “T” 字形或“十”字形等布置形式。这些主轴线是作为建筑物施工的主要控制依据。 因此，当建筑物放样时，按照建筑物柱列线或轮廓线与主轴线的关系，在建筑场 地上定出主轴线后，然后根据主轴线逐一定出建筑物的轮廓线。 3极坐标法 由于建筑物的造型格式从单一的方形向“S”形、扇面形、圆筒形、多面体 形等复杂的几何图形发展，这样对建筑物的放样定位带来了一定的复杂性，极坐 标法是比较灵活的放样定位方法。具体做法是，首先将设计要素如轮廓坐标，曲 线半径、圆心坐标等与施工控制网点的关系，计算其方向角及边长，在工作控制 点上按其计算所得的方向角和边长，逐一测定点位。将所有建筑物的轮廓点位定 出后，再行检查是否满足设计要求。 总之，根据施工场地的具体条件和建筑物几何图形的繁简情况，测量人员可 选择最合适的工作方法进行放样定位。 4-5-3-3 建筑物基础上的平面与高程控制 1建筑物基础上的平面控制 由外部控制点 （或施工控制点） 向基础表面引测。 如果采用流水作业法施工， 当第一层的柱子立好后，马上开始砌筑墙壁时，标桩与基础之间的通视很快就会 阻断。由于高层建筑的基础尺寸较大，因而就不得不在高层建筑基础表面上做出 许多要求精确测定的轴线。而所有这一切都要求在基础上直接标定起算轴本文由不不龙贡献 doc文档可能在WAP端浏览体验不佳。建议您优先选择TXT，或下载源文件到本机查看。 4-4 1 多层房屋的施工测量 4-4-1 多层建筑主轴线的测设 主轴线是建筑物细部位置放样的依据，施工前，应在建筑场地测设主轴线。 1主轴线的布设形式 根据建筑物的布置情况和施工场地实际条件， 主轴线可布置成如图 4-147 所 示各种形式。 图 4-147 主轴线的布设 无论采用何种形式，主轴线上的点数不得少于 3 个。 2根据建筑红线测设主轴线 在城市建设中， 新建建筑物均由规划部门给设计或施工单位规定建筑物的边 界位置。限制建筑物边界位置的线称为建筑红线。建筑红线一般与道路中心线相 平行。 如图 4-148 中的 I、II、III 三点设为地面上测设的场地边界点，其连线 I-II、 II-III 称为建筑红线。建筑物的主轴线 AO、OB 就是根据建筑红线来测定的，由 于建筑物主轴线和建筑红线平行或垂直， 所以用直角坐标法来测设主轴线就比较 方便。 图 4-148 建筑红线测设主轴线 当 A、O、B 三点在地面上标出后，应在 O 点架设经纬仪，检查AOB 是 否等于 90。OA、OB 的长度也要进行实量检核，如误差在容许范围内，即可 作合理的调整。 3根据已有建筑物测设主轴线 在现有建筑群内新建或扩建时， 设计图上通常给出拟建的建筑物与原有建筑 物或道路中心线的位置关系数据，主轴线就可根据给定的数据在现场测设。图 4-149 中所表示的是几种常见的情况，画有斜线的为原有建筑物，未画斜线的为 拟建建筑物。 图 4-149（a）中拟建的建筑物轴线 AB 在原有建筑物轴线 MN 的延长线上。 测设直线 AB 的方法如下：先作 MN 的垂线 MM及 NN，并使 MM=NN，然后 在 M处架设经纬仪作 MN的延长线 AB，再在 A、B处架设经纬仪作垂线得 A、 B 两点，其连线 AB，即为所要确定的直线。一般也可以用线绳紧贴 MN 进行穿 线，在线绳的延长线上定出 AB 直线。 图 4-149（b）图是按上法，定出 O 点后转 90，根据坐标数据定出 AB 直 线。 图 4-149（c）图中，拟建的建筑物平行于原有的道路中心线，测法是，先定 出道路中心线位置，然后用经纬仪作垂线，定出拟建建筑物的轴线。 图 4-149 根据建筑物测设主轴线 4根据建筑方格网测设主轴线 在施工现场有方格网控制时，可根据建筑物各角点的坐标测设主轴线。 4-4-2 房屋定位测量 1房屋基础放线 根据场地上民用建筑主轴线控制点或其他控制点， 首先将房屋外墙轴线的交 点用木桩测定于地上，并在桩顶钉上小钉作为标志。房屋外墙轴线测定以后，再 根据建筑物平面图， 将内部开间所有轴线都一一测出。 然后检查房屋轴线的距离， 其误差不得超过轴线长度的 1/2000。 最后根据中心轴线， 用石灰在地面上撒出基 槽开挖边线，以便开挖。 如同一建筑区各建筑物的纵横边线在同一直线上，在相邻建筑物定位时，必 须进行校核调整，使纵向或横向边线的相对偏差在 5cm 以内。 2龙门板的设置 施工开槽时，轴线桩要被挖除。为了方便施工，在一般民用建筑中，常在基 槽外一定距离处钉设龙门板（图 4-150） 。钉设龙门板的步骤和要求如下： （1）在建筑物四角与内纵、横墙两端基槽开挖边线以外约 11.5m（根据土 质情况和挖槽深度确定）处钉设龙门桩，龙门桩要钉得竖直、牢固，木桩侧面与 基槽平行。 （2）根据建筑场地水准点，在每个龙门桩上测设0 标高线。若遇现场条 件不许可时，也可测设比0 高或低一定数值的线。但同一建筑物最好只选用一 个标高。如地形起伏选用两个标高时，一定要标注清楚，以免使用时发生错误。 （3）沿龙门桩上测设的高程线钉设龙门板，这样龙门板顶面的标高就在一 个水平面上了。龙门板标高的测定允许偏差为5mm。 （4）根据轴线桩，用经纬仪将墙、柱的轴线投到龙门板顶面上，并钉小钉 标明，称为轴线钉。投点允许偏差为5mm。 （5） 用钢尺沿龙门板顶面检查轴线钉的间距， 其相对误差不应超过 1/2000。 经检核合格后，以轴线钉为准，将墙宽、基槽宽标在龙门板上，最后根据基槽上 口宽度拉线撒出基槽开挖灰线。 3引桩（轴线控制桩）的测设 引桩（轴线控制桩） 由于龙门板需用较多木料，而且占用场地，使用机械挖槽时龙门板更不易保 存。因此可以采用在基槽外各轴线的延长线上测设引桩的方法（图 4-150a） ，作 为开槽后各阶段施工中确定轴线位置的依据。 即使采用龙门板， 为了防止被碰动， 也应测设引桩。在多层楼房施工中，引桩是向上层投测轴线的依据。 引桩一般钉在基槽开挖边线 24m 的地方，在多层建筑施工中，为便于向上 投点， 应在较远的地方测定， 如附近有固定建筑物， 最好把轴线投测在建筑物上。 引桩是房屋轴线的控制桩，在一般小型建筑物放线中，引桩多根据轴线桩测设。 在大型建筑物放线时，为了保证引桩的精度，一般都先测引桩，再根据引桩测设 轴线桩。 图 4-150 龙门板设置 （a）龙门板平面布置； （b）转角处龙门板 1-龙门桩；2-龙门板；3-轴线钉；4-线绳；5-引桩；6-轴线桩 4-4-3 房屋基础施工测量 1基槽抄平 为了控制基槽的开挖深度，当基槽快挖到槽底设计标高时，应用水准仪在槽 壁上测设一些水平的小木桩，使木桩的上表面离槽底的设计标高为一固定值。为 施工时使用方便，一般在槽壁各拐角处和槽壁每隔 34m 均测设一水平桩，必要 时，可沿水平桩的上表面拉上白线绳，作为清理槽底和打基础垫层时掌握高程的 依据。标高点的测量允许偏差为10mm。 2垫层中线投测 垫层打好以后，根据龙门板上的轴线钉或引桩，用经纬仪把轴线投测到垫层 上去，然后在垫层上用墨线弹出墙中心线和基础边线，以便砌筑基础。 3基础皮数杆（线杆）的设置 基础皮数杆（线杆） 立基础皮数杆时，可先在立杆处打一木桩，用水准仪在木桩侧面抄出一条高 于垫层标高某一数值（如 10cm）的水平线，然后将皮数杆上相同的一条标高线 对齐木桩上的水平线，并用钉把皮数杆和木桩钉牢在一起，这样立好皮数杆后， 即可作为砌筑基础的标高依据。 4防潮层抄平与轴线投测 当基础墙砌筑到0 标高下一层砖时，应用水准仪测设防潮层的标高，其测 量允许偏差为5mm。防潮层做好后，根据龙门板上的轴线钉或引桩进行投点， 其投点允许偏差为5mm。 然后将墙轴线和墙边线用墨线弹到防潮层面上， 并把 这些线延伸并画到基础墙的立面上。 4-4-4 墙身皮数杆的设置 墙身皮数杆一般立在建筑物的拐角和内墙处（图 4-151） 。为了便于施工，采 用里脚手架时，皮数杆立在墙外边；采用外脚手架时，皮数杆应立在墙里边。 图 4-151 皮数杆设置 立皮数杆时， 先在立杆处打一木桩， 用水准仪在木桩上测设出0 标高位置， 其测量允许偏差为3mm。然后，把皮数杆上的0 线与木桩上0 线对齐，并 用钉钉牢。为了保证皮数杆稳定，可在皮数杆上加钉两根斜撑。 4-4-5 多层建筑物施工测量 1轴线投测 在多层建筑墙身砌筑过程中，为了保证建筑物轴线位置正确，可用经纬仪把 轴线投测到各层楼板边缘或柱顶上。每层楼板中心线应测设长（列）线 12 条， 短线（行线）23 条，其投点允许偏差为5mm。然后根据由下层投测上来的轴 线，在楼板上分间弹线。投测时，把经纬仪安置在轴线控制桩上，后视墙底部的 轴线标点，用正倒镜取 中的方法，将轴线投到上层楼板边缘或柱顶上。当各轴线投到楼板上之后， 要用钢尺测量其，间距作为校核，其相对误差不得大于 1/2000。经校核合格后， 方可开始该层的施工。为了保证投测质量，使用的仪器一定要经检验校正，安置 仪器一定要严格对中、定平。为了防止投点时仰角过大，经纬仪距建筑物的水平 距离要大于建筑物的高度，否则应采用正倒镜延长直线的方法将轴线向外延长， 然后再向上投点。 2高层传递 多层建筑物施工中，要由下层梯板向上层传递标高，以便使楼板、门窗口、 室内装修等工程的标高符合设计要求。标高传递一般可采用以下几种方法进行： （1）利用皮数杆传递高程 在皮数杆上自0 起，门窗口、过梁、楼板等 构件的标高都已标明。一层楼砌好后，则从一层皮数杆起，一层、一层往上接。 （2）利用钢尺直接丈量 在标高精度要求较高时，可用钢尺沿某一墙角自 0 起向上直接丈量，把标高传递上去。然后根据由下面传递上来的高程立皮数 杆，作为该层墙身砌筑和安装门窗、过梁及室内装修、地坪抹灰时掌握标高的依 据。 （3）吊钢尺法 在楼梯间吊上钢尺，用水准仪读数，把下层标高传到上层。 1本文由不不龙贡献 doc文档可能在WAP端浏览体验不佳。建议您优先选择TXT，或下载源文件到本机查看。 4-3 1 单层排架钢架建筑的施工测量 4-3-1 厂房控制网的建立 凡工业厂房或连续生产系统工程，均应建立独立矩形控制网，作为施工放样 的依据。厂房控制网分为三级：第一级机械传动性能较高有连续生产设备的大型 厂房和焦炉等；第二级是有桥式吊车的生产厂房；第三级是没有桥式吊车的一般 厂房。 4-3-1-1 厂房控制网的建立方法 厂房控制网常用的建立方法，一般有下列两种： 1单一的厂房矩形控制网的测设方法 （1）基线（长边线）的测设根据厂区控制网定出一条边长，如图 4-122 中 的 A-B，作为基线推出其余三边。 图 4-122 矩形控制网图 矩形控制网角桩 距离指标桩 （2）矩形控制网的测设在基线的两端 A 与 B 测设直角，设置矩形的两条短 边，并定出 C、D，最后在 C、D 安置仪器检查角度，并丈量 CD 之边长进行检 查。在丈量矩形网各边长时，应同时测出距离指标桩。此种形式的矩形网只适用 于一般中小型厂房。 2主轴线组成的矩形控制网的测设方法 先根据厂区控制网定出矩形控制网的主轴线， 然后根据主轴线测设矩形控制 网（图 4-123） 。大型厂房或系统工程一般多用这种形式控制网。 图 4-123 主轴线的测设 1-主轴线；2-矩形控制网；3-距离指标桩 （1）主轴线的测设 现以图 4-123 的十字轴线为例：首先将长轴 AOB 测定 于地面，再以长轴为基线测出 COD，并进行方向改正，使纵横两轴线严格垂 直。轴线的方向调整好以后，应以 O 为起点，进行精密丈量距离，以确定纵横 轴线各端点位置。其具体测设方法与误差处理与主轴线法相同。 （2）矩形控制网的测设 在纵横轴线的端点 A、B、C、D 分别安置经纬仪， 都以 O 为后视点，分别测设直角交会定出 E、F、G、H 四个角点。然后再精密 丈量 AH、AE、BG、各段距离。其精度要求与主轴线相同。若角度交会与 测距精度良好，则所量距离的长度与交会定点的位置能相适应，否则应按照轴线 法中所述方法予以调整。 为了便于以后进行厂房细部的施工放线，在测定矩形网各边长时，应按施测 方案确定的位置与间距测设距离指标桩。 距离指标桩的间距一般是等于厂房柱子 间距的整倍数（但以不超过使用尺子的长度为限） 。使指标桩位于厂房柱行列线 或主要设备中心线方向上。 在距离指标桩上直线投点的允许偏差为5mm。 3厂房矩形控制网的精度要求 矩形控制网的允许误差应符合表 4-38 的规定。 厂房矩形控制网允许误差 矩形网 等级 I II III 矩形网类别 根据主轴线测设的控制网 单一矩形控制网 单一矩形控制网 厂房 类别 大型 中型 小型 表 4-38 主轴线交角 允许差 35 矩形角 允许差 5 7 10 主轴线、矩形边长 精度 1：50000，1：30000 1：20000 1：10000 4-3-1-2 厂房扩建与改建时的控制测量 在旧厂房进行扩建或改建前，最好能找到原有厂房施工时的控制点，作为扩 建与改建时进行控制测量的依据； 但原有控制点必须与已有的吊车轨道及主要设 备中心线联测，将实测结果提交设计部门。 如原厂房控制点已不存在，应按下列不同情况，恢复厂房控制网： 1厂房内有吊车轨道时，应以原有吊车轨道的中心线为依据。 2扩建与改建的厂房内的主要设备与原有设备有联动或衔接关系时，应以 原有设备中心线为依据。 3厂房内无重要设备及吊车轨道，可以原有厂房柱子中心线为依据。 4-3-2 厂房基础施工测量 4-3-2-1 混凝土杯形基础施工测量 1柱基础定位 根据厂房平面图，将柱基纵横轴线投测到地面上去，并根据基础图放出柱基 挖土边线。 首先在矩形控制网边上测定基础中心线的端点（基础中心线与矩形边的交 点） ，如图 4-124 中的 A、A、1 和 1等点。端点应根据矩形边上相邻两个距离指 标桩，以内分法测定（距离闭合差应进行配赋） ，然后用两台经纬仪分别置于矩 形网上端点 A 和 2， 分别瞄准 A和 2进行中心线投点， 其交点就是号柱基的中 心。 图 4-124 基础定位控制网 再根据基础图，进行柱基放线，用灰线把基坑开挖边线在实地标出。在离开 挖边线约 0.51.0m 处方向线上打入四个定位木桩，钉上小钉标示中线方向，供 修坑立模之用。同法可放出全部柱基。 2基坑抄平 基坑开挖后，当基坑快要挖到设计标高时，应在基坑的四壁或者坑底边沿及 中央打入小木桩，在木桩上引测同一高程的标高，以便根据标点拉线修整坑底和 打垫层。 3支立模板时的测量工作 垫层打好以后，根据柱基定位桩在垫层上放出基础中心线，并弹墨线标明， 作为支模板的依据。支模上口还可由坑边定位桩直接拉线，用吊垂球的方法检查 其位置是否正确。然后在模板的内表面用水准仪引测基础面的设计标高，并画线 标明。在支杯底模板时，应注意使实际浇灌出来的杯底顶面比原设计的标高略低 325cm，以便拆模后填高修平杯底。 4杯口中线投点与抄平 在柱基拆模以后，根据矩形控制网上柱中心线端点，用经纬仪把柱中线投到 杯口顶面，并绘标志标明，以备吊装柱子时使用（图 4-125） 。中线投点有两种方 法：一种是将仪器安置在柱中心线的一个端点，照准另一端点而将中线投到杯口 上，另一种是将仪器置于中线上的适当位置，照准控制网上柱基中心线两端点， 采用正倒镜法进行投点。 图 4-125 桩基中线投点与抄平 1-柱中心线；2-标高线 为了修平杯底，须在杯口内壁测设某一标高线、该标高线应比基础顶面略低 35cm。与杯底设计标高的距离为整分米数，以便根据该标高线修平杯底。 4-3-2-2 钢柱基础施工测量 钢柱基础定位与基坑底层抄平方法均与混凝土杯形基础相同， 其特点是基坑 较深而且基础下面有垫层以及埋设地脚螺栓。其施测方法与步骤如下： 1垫层中线投点和抄平 垫层混凝土凝固后，应在垫层面上投测中线点，并根据中线点弹出墨线，绘 出地脚螺栓固定架的位置 （图 4-126） 以便下一步安置固定架并根据中线支立模 ， 板。 图 4-126 地脚螺栓固定架位置 1-墨线；2-中线点；3-螺栓固定架；4-垫层抄平位置 投测中线时经纬仪必须安置在基坑旁（这样视线才能看到坑底） ，然后照准 矩形控制网上基础中心线的两端点。 用正倒镜法， 先将经纬仪中心导入中心线内， 而后进行投点。 螺栓固定架位置在垫层上绘出后，即在固定架外框四角处测出四点标高，以 便用来检查并整平垫层混凝土面，使其符合设计标高，便于固定架的安装。如基 础过深，从地面上引测基础底面标高，标尺不够长时，可采取挂钢尺法。 2固定架中线投点与抄平 （1）固定架的安置 固定架是用钢材制作，用以固定地脚螺栓及其他埋设 件的框架（图 4-127） 。根据垫层上的中心线和所画的位置将其安置在垫层上，然 后根据在垫层上测定的标高点，借以找平地脚，将高的地方混凝土打去一些，低 的地方垫以小块钢板并与底层钢筋网焊牢，使符合设计标高。 图 4-127 固定架的安置 1-固定架中线投点；2-拉线；3-横梁抄平位置；4-钢筋网；5-标高点 （2）固定架抄平 固定架安置好后，用水准仪测出四根横梁的标高，以检 查固定架标高是否符合设计要求，允许偏差为-5mm，但不应高于设计标高。固 定架标高满足要求后，将固定架与底层钢筋网焊牢，并加焊钢筋支撑。若系深坑 固定架，在其脚下需浇灌混凝土，使其稳固。 （3）中线投点 在投点前，应对矩形边上的中心线端点进行检查，然后根 据相应两端点，将中线投测于固定架横梁上，并刻绘标志。其中线投点偏差（相 对于中线端点）为12mm。 3地脚螺栓的安装与标高测量 根据垫层上和固定架上投测的中心点，把地脚螺栓安放在设计位置。为了测 定地脚螺栓的标高，在固定架的斜对角处焊两根小角钢，在两角钢上引测同一数 值的标高点，并刻绘标志，其高度应比地脚螺栓的设计高度稍低一些。然后在角 钢上两标点处拉一细钢丝，以定出螺栓的安装高度。待螺栓安好后，测出螺栓第 一丝扣的标高。地脚螺栓不宜低于设计标高，允许偏高525mm。 4支立模板与浇灌混凝土时的测量工作 支模测量与混凝土杯形基础相同。重要基础在浇灌过程中，为了保证地脚螺 栓位置及标高的正确，应进行看守观测，如发现变动应立即通知施工人员及时处 理。 5用木架安放地脚螺栓时的测量工作 为了节约钢材，有的基础不用固定架，而采用木架。这种木架与模板联结在 一起，在模板与木架支撑牢固后，即在其上投点放线。地脚螺栓安装以后，检查 螺栓第一丝扣标高是否符合要求，合格后即可将螺栓焊牢在钢筋网上。因木架稳 定性较差，为了保证质量，模板与木架必须支撑牢固，在浇灌混凝土过程中必须 进行看守观测。 4-3-2-3 混凝土柱子基础及柱身、平台施工测量 混凝土柱子基础及柱身、 当基础、柱身到上面的每层平台，采用现场捣制混凝土的方法进行施工时， 配合施工要进行下述测量工作： 1基础中线投点及标高的测设 当基础混凝土凝固拆模以后，即根据控制网上的柱子中心线端点，将中心线 投测在靠近柱底的基础面上，并在露出的钢筋上抄出标高点，以供在支柱身模板 。 时定柱高及对正中心之用（图 4-128） 图 4-128 柱基础投点及标高测量 1-中线端点；2-基础面上中线点；3-柱身下端中线点；4-柱身下端标高点；5-钢筋上标高点 2柱子垂直度测量 柱身模板支好后，必须用经纬仪检查柱子垂直度。由于现场通视困难，一般 采用平行线投点法来检查柱子的垂直度，并将柱身模板校正。其施测步骤如下： 先在柱子模板上端根据外框量出柱中心点，和柱下端的中心点相连弹以墨线（图 4-129） 然后根据柱中心控制点 A、 测设 AB 的平行线 AB， 。 B 其间距为 11.5m。 将经纬仪安置在 B点，照准 A。此时由一人在柱上持木尺，并将木尺横放，使 尺的零点水平的对正模板上端中心线。纵转望远镜仰视木尺，若十字丝正好对准 1m 或 1.5m 处，则柱子模板正好垂直，否则应将模板向左或向右移动，达到十字 丝正好对准 1m 或 1.5m 处为止。 图 4-129 柱身模板校正 1-模板；2-木尺；3-柱中线控制点；4-柱下端中线点；5-柱中线 若由于通视困难，不能应用平行线法投点校正时，则可先按上法校正一排或 一列首末两根柱子， 中间的其他柱子可根据柱行或列间的设计距离丈量其长度加 以校正。 3柱顶及平台模板抄平 柱子模板校正以后，应选择不同行列的二、三根柱子，从柱子下面已测好的 标高点， 用钢尺沿柱身向上量距， 引测二、 三个同一高程的点于柱子上端模板上。 然后在平台模板上设置水准仪， 以引上的任一标高点作后视， 施测柱顶模板标高， 再闭合于另一标高点以资校核。平台模板支好后，必须用水准仪检查平台模板的 标高和水平情况，其操作方法与柱顶模板抄平相同。 4高层标高引测与柱中心线投点 在第一层柱子与平台混凝土浇灌好后，须将中线及标高引测到第一层平台 上，以作为施工人员支第二层柱身模板和第二层平台模板的依据，如此类推。高 层标高根据柱子下面已有的标高点用钢尺沿柱身量距向上引测。 向高层柱顶引测 中线，其方法一般是将仪器置于柱中心线端点上，照准柱子下端的中线点，仰视 向上投点（图 4-130） 。若经纬仪与柱子之间距离过短，仰角大不便投点时，可将 中线端点 A 用正倒镜法延长至 A，然后置仪器于 A向上投点。 图 4-130 柱子中心线投点 1-柱子下端标高点；2-柱子下端中线点；3-柱上端标高点； 4-柱上端中线投点；5-柱中心线控制点 标高引测及中线投点的测设允许偏差按下列规定：标高测量允许偏差为 5mm；纵横中心线投点允许偏差，当投点高度在 5m 及 5m 以下时为3mm，5m 以上为 5mm。 4-3-2-4 设备基础施工测量 1设备基础施工程序 设备基础施工程序有两种： 一种是在厂房柱子基础和厂房部分建成后才进行 设备基础施工。若采用这种施工方法，必须将厂房外面的控制网在厂房砌筑砖墙 之前，引进厂房内部，布设一个内控制网，本文由不不龙贡献 doc文档可能在WAP端浏览体验不佳。建议您优先选择TXT，或下载源文件到本机查看。 4-8 1 竣工总平面图的编绘 4-8-1 编绘竣工总平面图的意义 工业与民用建筑工程是根据设计的总平面图进行施工。 但是， 在施工过程中， 可能由于设计时没有考虑到的原因而使设计的位置发生变更， 因此工程的竣工位 置不可能与设计位置完全一致。此外，在工程竣工投产以后的经营过程中，为了 顺利地进行维修，及时消除地下管线的故障，并考虑到将来建筑的改建或扩建准 备充分的资料，一般应编绘竣工总平面图。竣工总平面图及附属资料，也是考查 和研究工程质量的依据之一。 编绘竣工总平面图，需要在施工过程中收集一切有关的资料，加以整理，及 时进行编绘。为此，在开始施工时即应有所考虑和安排。 4
