中山银焊条回收处理需要解决的加工问题.doc

本文由中山银焊条回收编辑
中山银焊条回收处理需要解决的加工问题
中山银焊条回收需要解决的题目
#8发电机是200MW水氢氢冷发电机，定子线棒采用空心铜线，水内冷。其中励侧出线箱内部分的引出线采用空心铜板，外包尽缘。铜板表面开孔焊接有引水支座，接尽缘引水管，与内冷水相通,构成引出线水内冷系统。2002年8月，#8机在大修进行定子水压试验时，发现出线箱内A相引出线漏水。
中山银焊条回收根据漏水点剖开部分引线尽缘后，发现引线铜板上的尽缘引水管支座根部存在一条半圆形裂纹及两个漏点。裂纹及漏点有水渗出，说明均是贯串性的。显然，这一方面是由于引水管支座的焊接质量不佳，另一方面是由引水管和引线的长期振动所致。这不仅引起定子漏水，而且进一步发展将导致引水管支座断裂。引出线在运行中受到复杂的电磁力而产生高频振动，因此，不仅要消除漏水，而且要确保引水管支座根部修复后的机械强度，否则长期振动仍将产生裂纹。
传统堵漏工艺面临的题目

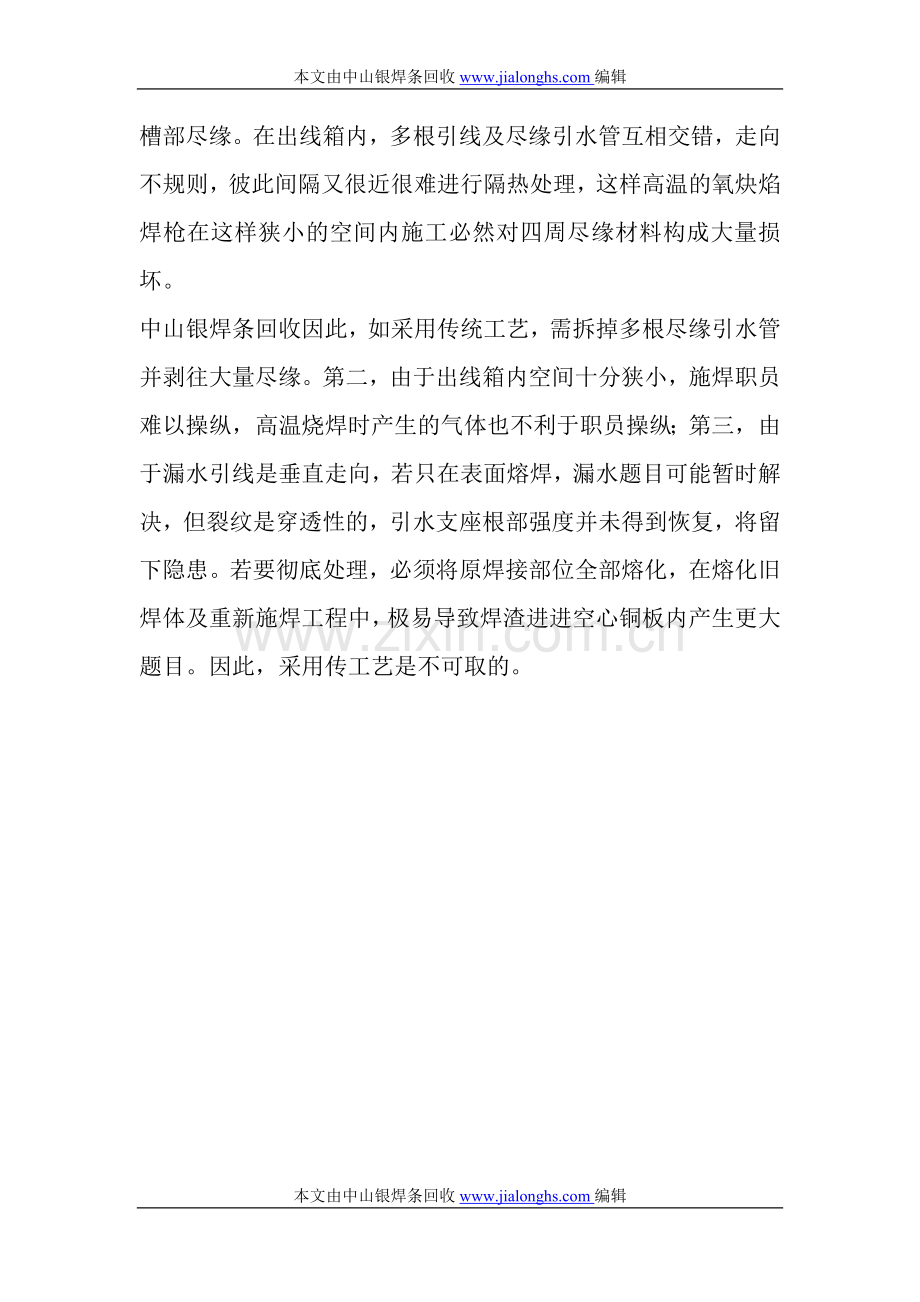

中山银焊条回收处理定子线棒漏水，传统工艺是采用银铜焊补焊的方式。处理这个缺陷，采用传统工艺会碰到很多难以克服的题目。第一，银铜焊工艺要求的温度很高。由于漏点是贯串性的，必须使支座根部原有的焊体全部熔化。要使原焊接部位和银焊条熔化，需要300~400℃左右的温度。铜是热的良导体，这样的高温必然会沿引线传导，危及引出线相当长度的尽缘甚致损坏定子槽部尽缘。在出线箱内，多根引线及尽缘引水管互相交错，走向不规则，彼此间隔又很近很难进行隔热处理，这样高温的氧炔焰焊枪在这样狭小的空间内施工必然对四周尽缘材料构成大量损坏。
中山银焊条回收因此，如采用传统工艺，需拆掉多根尽缘引水管并剥往大量尽缘。第二，由于出线箱内空间十分狭小，施焊职员难以操纵，高温烧焊时产生的气体也不利于职员操纵；第三，由于漏水引线是垂直走向，若只在表面熔焊，漏水题目可能暂时解决，但裂纹是穿透性的，引水支座根部强度并未得到恢复，将留下隐患。若要彻底处理，必须将原焊接部位全部熔化，在熔化旧焊体及重新施焊工程中，极易导致焊渣进进空心铜板内产生更大题目。因此，采用传工艺是不可取的。
本文由中山银焊条回收编辑
