PH10户外全彩LED显示屏.doc

PH10户外全彩LED显示屏

设
计
方
案
书

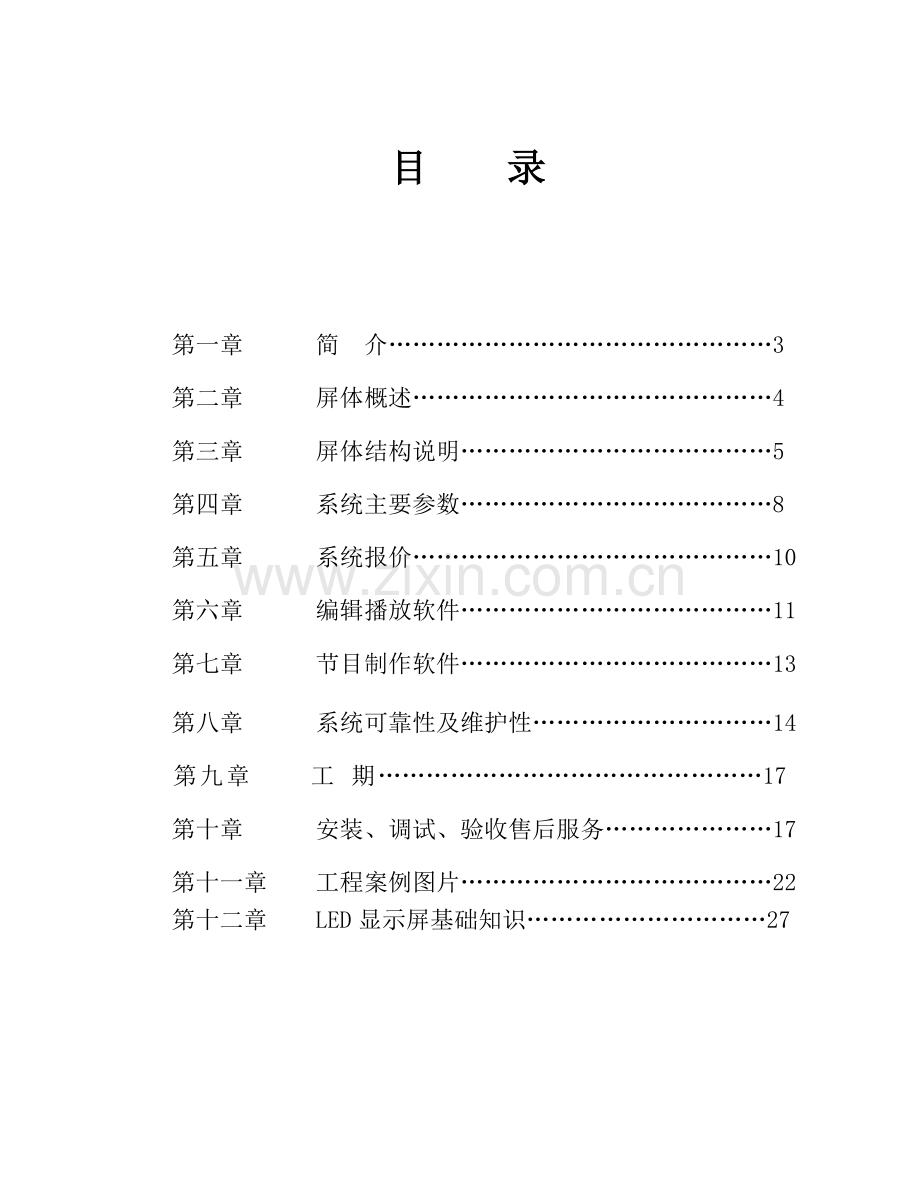

目 录

第一章 简 介…………………………………………3
第二章 屏体概述………………………………………4
第三章 屏体结构说明…………………………………5
第四章 系统主要参数…………………………………8
第五章 系统报价………………………………………10
第六章 编辑播放软件…………………………………11
第七章 节目制作软件…………………………………13
第八章 系统可靠性及维护性…………………………14
第九章 工 期…………………………………………17
第十章 安装、调试、验收售后服务…………………17
第十一章 工程案例图片…………………………………22
第十二章 LED显示屏基础知识…………………………27

1、控制板
• 控制系统采用超大规模可编程门阵列器件，大大的简化控制电路设计，系统性能强，稳定性高。
• 采用硬件控制非线性校正技术，LED点阵恒流驱动方式，显示色彩均匀，清晰度高。
• 本系统的灰度等级为256级，三基色可显示16.7M 种色。
• 采用数字信号差分传输方式，使显示屏长距离控制，信号不失真，不延时。
• 显示屏由微机控制,实时显示与CRT同步，逐点扫描。
• 屏体系统电路板使用表面贴片（SMT）器件。
• 多媒体视频系统具有强大的编缉、播放功能, 支持多画面，多功能区多种显示方式，可编排各种视频、数字、文字、图片、三维动画等信息，并可接收、播放TV、VCD、DVD、LD等视频信号。
• 通讯线采用8芯带屏蔽网专用高频信号传送线，控制系统配置多媒体视频专用软件。
• 显示屏底座根据客户要求由专业基建公司设计，承制。
2、开关电源
超薄形无噪声开关电源，性能可靠。

3、单元板简述
• 显示屏由LED显示单元板联级拼装而成，单元板与单元板之间采用刚性连接，平整性好，且易于安装及拆卸，屏体表面平整，显示管分布均匀，显示画面清晰，对比度高。
• 单元板在出厂前，可以预选校正所有点的亮度偏差，系统可以调整。
• 如若显示屏采用壁挂安装方式，基础可靠牢固，安装时前倾15度，保证显示屏的正面观看角度和效果。
4、像素管封装
模块化设计，结构紧凑，安装、维护方便；像素封装技术：采用高温抗老化塑料作外壳，采用进口环氧树脂及PC料，用高压充氮封装，高温老化塑料保证耐用及不变形，可保证减少表面反光产生色紊乱干扰，封装好后放密封房间自然风干，保证不变形和减少吸附现象。
显示箱体结构设计合理，与像素管的接合处采用导轨内垫胶圈的排热方式进行紧固式密封；我公司专门为室外屏研制了双向对流散热方案。一路空调冷气输入，一路风扇热风排出，是目前国内独家首创，设计专用风道，彻底解决户外屏因高温而影响半导体元件和光电器件的技术指标改变。目的是既能通风散热，又能防雨水的飘入。全硬件实现，无需软件驱动，高

6、降噪处理
传输媒介带来的噪声，以及模拟信号与数字信号转换的量化噪声,极大地影响了显示屏的视频显示效果,必须采取一定的降噪处理措施。我公司用大规模可编程集成电路开发了具有递归和中值滤波功能的LED控制系统,更好地改善了全色屏视频图象的观赏效果。
7、消除马赛克现象
·对所有LED发光管进行亮度分档,整屏用同一档的管子。
·所有元器件经过严格筛选,以保证器件参数的一致性。
·模块平整度及加工精度严格控制,确保像素封装的精确定位。
8、LED显示屏的优点
目前市场上流行的大型显示器件有磁翻转显示屏、电视墙（CRT显示屏）、投影仪、荧光管显示屏、发光二极管（LED）显示屏、等离子（PDP）显示屏等。LED显示屏与其它显示屏相比，具有一些不能替代的技术优势：
·使用寿命长：发光二极管的使用寿命在10万小时以上；
·响应速度快：这是半导体器件共有的特点；
·可视距离远：LED的单点直径可达52mm，可视距离500米以上；
·规格品种多：LED显示屏有室内的、户外的，有单色的、双色的、彩色的；
·数字化程度高：全数字化，可实现高分辨率图形方式；
·亮度高：可用于户外，如交通灯、防雾灯等；
·可视角度大：室内显示屏可达160度。
9、控制室
控制室要求：
· 控制室面积不小于L*M=3m*3m
· 室内装修、吊顶，铺地板
· 室内有配电柜，各种设备的控制开头，漏电保护
· 有接地保护网，接地电阻＜欧姆
主要设备有：
· 操作台 电视机 档案柜 空调机
· 视屏播放设备（DVD、录像机等）
· 控制计算机
· 电源设备（UPS、电力控制柜）等
· 布局架构为；中央是操作台，前台为电视机，左右为机柜、后有空调机等。
控制室功能：
·通过屏幕控制计算机，编辑、排版、制作、发送显示屏所需显示的内容；
·智能电力控制柜采用可编程控制器，实现屏幕按预选设定的程序自动开启与关闭、故障保护等（可选）；
·提供多种信号选择，可播放电视、录像、DVD、VCD、摄像机等视频信号；
·同时提供一路立体声音频信号，实现音、视频同步播放。
10、 配电系统
对显示屏体面积较大项目，供电系统是必不可少的。
· 按照用电安全规则，在屏体上加装避雷装置，设接地端。
· 同是为了满足三相平衡原则，必须按屏面分布方式供电。
· 屏体的开关电源供电单独设一配电箱，三相四线制。
· 控制计算机系统由常规照明电路供电。
