文熙楠苑地下车库(2#地下车库).doc

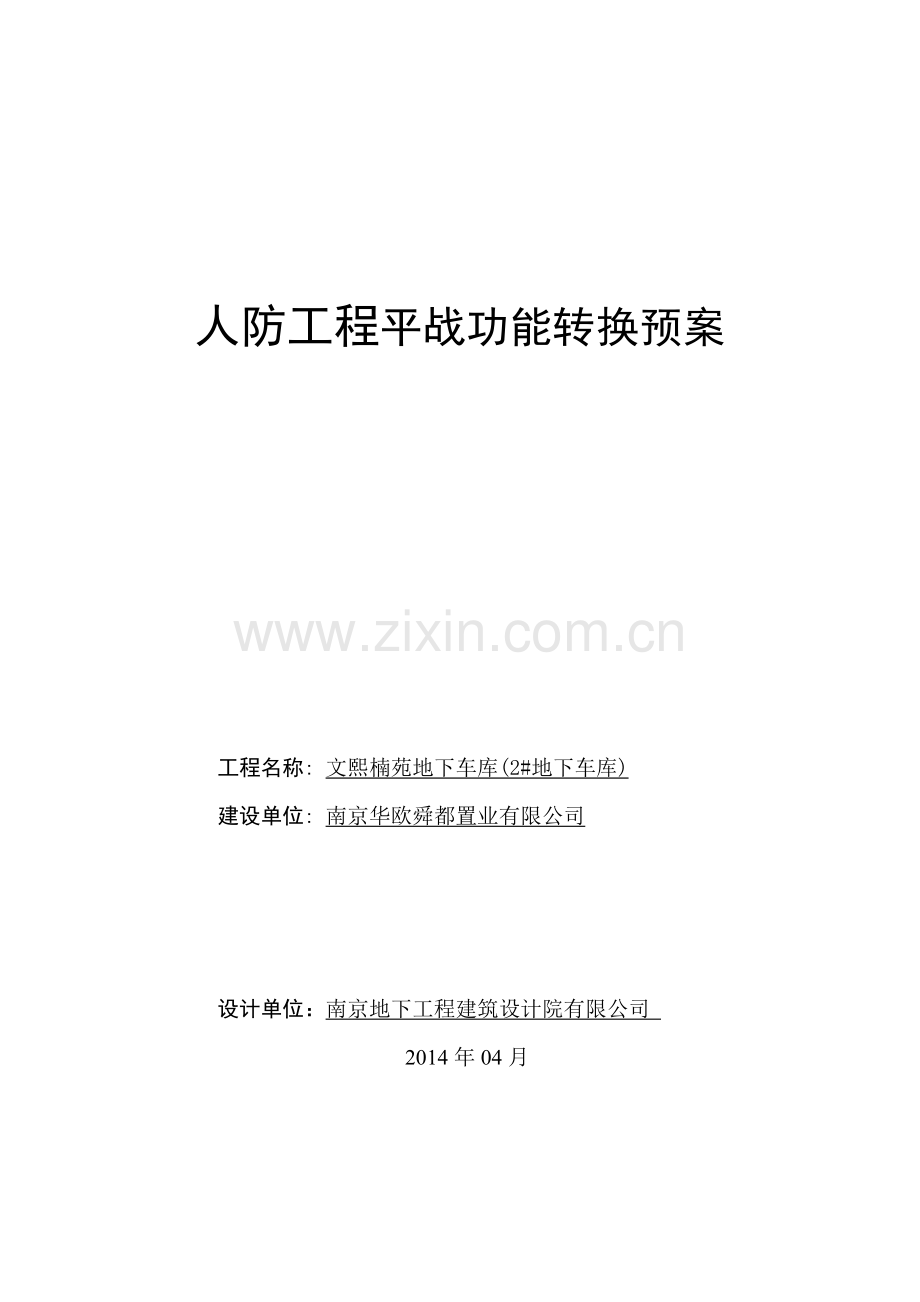

人防工程平战功能转换预案

工程名称: 文熙楠苑地下车库(2#地下车库)
建设单位: 南京华欧舜都置业有限公司

设计单位：南京地下工程建筑设计院有限公司
2014年04月

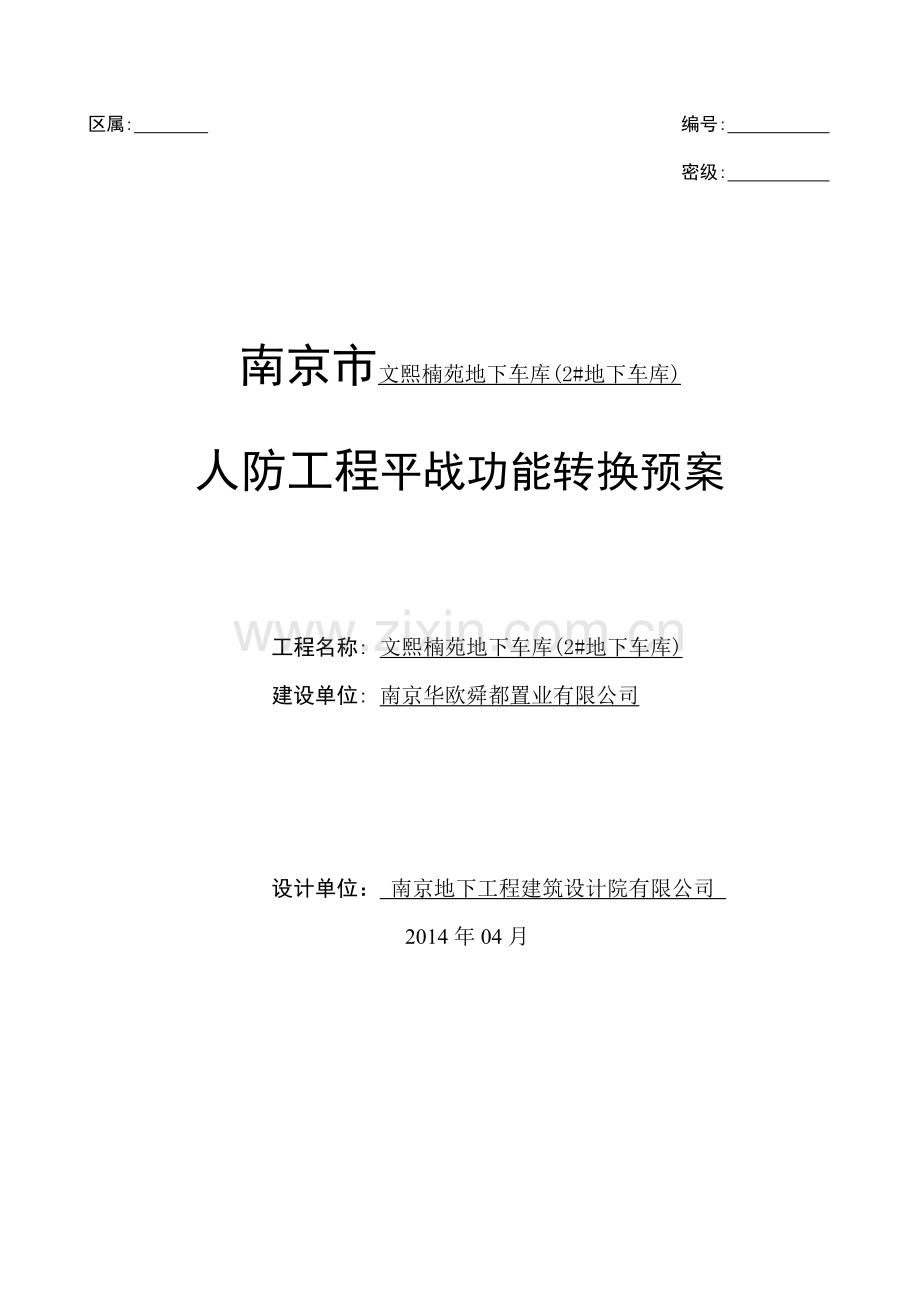

区属: 编号:
密级:

南京市文熙楠苑地下车库(2#地下车库)
人防工程平战功能转换预案

工程名称: 文熙楠苑地下车库(2#地下车库)
建设单位: 南京华欧舜都置业有限公司

设计单位： 南京地下工程建筑设计院有限公司
2014年04月

编制人员表

审核人员
签 名
批 准
阎星华

总建筑师
张 劲

总工程师
张蔚蓉

项目负责人
汪冬生

编制人员
签 名
专业负责
签 名
建 筑
闫 雷

陈惠芳

结 构
季晓卫

张 雷

暖 通
宋华成

张卫东

给排水
孟雅曼

陈 艳

电 气
何世平

刘爱民

工程预算
万 喻

目 录
第一章 工程概况
第二章 各时间段转换工作内容及所需设备 构件 材料一览表
2.1 土建部分
2.2 风施部分
2.3 水施部分
2.4 电施部分
第三章 设备 构件 材料 经费 劳动力一览表
一 设备 构件 材料一览表
3.1.1 土建部分
3.1.2 风施部分
3.1.3 水施部分
3.1.4 电施部分
二 经费表 劳动力一览表
3.2 预案汇总表
3.2.1 土建部分
3.2.2 风施部分
3.2.3 水施部分
3.2.4 电施部分
第四章 平战转换施工方案
4.1 平战转换施工方法
(1) 土建部分
(2) 设备部分
第五章 设备 构件 材料保障计划
5.1 土建部分
5.2 风施部分
5. 3水施部分
5.4 电施部分
第六章 工程预算
第七章 平战转换施工图

第一章 工程概况
工程名称
文熙楠苑地下车库(2#地下车库)
工程地点
南京市通池路以南、沿河路以东、龙脊路以西
建设单位
南京华欧舜都置业有限公司
设计单位
南京地下工程建筑设计院有限公司
监理单位

施工单位

使用管理单位
南京华欧舜都置业有限公司
平战转换设计单位
南京地下工程建筑设计院有限公司
平战转换实施单位
南京华欧舜都置业有限公司
竣工时间

平战转换设计时间
2014.04.08
人防工程类别
甲类
防核武器抗力级别
核6级
防常规武器抗力级别
常6级
防化等级
丙级
建筑面积
12174m2
掩蔽面积
8650m2
平时用途
小型汽车库
战时用途
二等人员掩蔽所
上部结构形式
板柱结构
地下层数
1
防护单元数量(个)
7
抗爆单元数量(个)
26
口部数量(个)
27
通风竖井数量(个)
17
战时掩蔽人员数量
8650
战时物资储备数量
/

2.1 土建部分

转换时段

项 目
早期转换
（30天）
临战转换
（15天）
紧急转换
（3天）
工作内容
复核技术资料，定购物资、器材，构件加工，落实施工队伍。
工程口部、孔洞封堵、防爆隔墙、后加柱、干厕砌筑、活置门槛的安装，战时使用设备安装调试。
工程防护单元连通口转换，检查验收战时封堵及设备的安装调试质量。
抗爆隔墙
●
●

战时砌筑
●
●

2.2 风施部分

转换时段

项 目
早期转换
（30天）
临战转换
（15天）
紧急转换
（3天）
工作内容
复核技术资料，定购物资、器材，构件加工，落实施工队伍。
包括气密性试验、测压装置、战时滤毒防化设备和通风系统的安装调试等。
检查验收战时设备的安装调试质量。
通风所需设备材料构件
电动脚踏风机：DJF-1
●
●
●
斜流风机： GXF
●
●
●
油网过滤器：LWP-D
●
●
●
过滤吸收器：RFP-1000
●
●
●
热镀锌钢管
●
●
●
防火调节阀、止回阀
●
●
●
密闭胶条
●
●
●
百叶风口
●
●
●
清洁区风管：镀锌铁皮
●
●

竖井平时使用的防护密闭门及密闭门的关闭

●
影响战时使用的平时设备进行拆除、整理
●
●

平时用通风洞口的封堵
●
●
●
2.3 水施部分

转换时段

项 目
早期转换
（30天）
临战转换
（15天）
紧急转换
（3天）
工作内容
复核技术资料，定购物资、器材，构件加工，落实施工队伍。
包括战时生活饮用水箱、气压给水设备、潜水泵等设备和管道的安装调试等。
检查验收战时设备的安装调试质量。
所需设备材料构件
装配式水箱
●
●
●
气压给水设备
●
●
●
卫生器具
●
●
●
干厕便桶
●
●
●
热镀锌钢管

●

浮球阀

●

闸阀

●

潜水泵

●
法兰盲板

●

2.4 电施部分

转换时段

项 目
早期转换
（30天）
临战转换
（15天）
紧急转换
（3天）
工作内容
复核技术资料，定购物资、器材，构件加工，落实施工队伍。
包括人防区域电源的接入、各类配电箱的安装、配电管线的施工和通风方式信号系统的安装和调试等。
检查验收战时设备的安装调试质量。
电气所需设备材料构件
战时人防区域电源的接入
●
●
●
战时送、排风机设备的安装和配电
●
●
●
战时污水泵、管道泵的安装和配电
●
●
●
战时应急照明、通信电源EPS配电箱的安装
●
●
●
战时通风方式信号系统的调试
●
●
●
战时进线配电柜加氧化锌避雷器
●
●
●
穿人防墙管线的密闭处理
●
●
●
战时不使用的电气设备、电线、电缆等接地
●
●
●
所有战时设备的调试
●
●
●

第三章 设备 构件 材料 劳动力一览表
一 设备 构件 材料一览表
3.1.1 土建部分
设备及材料名称
单位
工程量
备注
人工挖土方一、二类干土挖深<1.5m
100立米
17.3

人工挑抬运土方运距<200m
100立米
17.3

回填土(夯填)
100立米
17.3

M10小型空心砌块墙(内隔墙)
10立米
23.22

砖墙面抹水泥砂浆20mm
100平米
23.22

砌体加固钢筋
t
1.705

M7.5零星砌体
10立米
0.552

C30预制板(砼)
10立米
0.164

预制小型构件安装(不焊接)
10立米
0.164

预制构件圆钢筋(Φ10以外)
t
0.137

C20现浇小型池槽(砼)
10立米
0.271

现浇构件圆钢筋(Φ10以外)
t
0.187

盥洗槽砂浆贴瓷砖
100平米
1.529

零星项目抹水泥砂浆
100平米
0.77

浴厕木隔断
100平米
0.6

M7.5零星砌体(卫生间蹲台)
10立米
1.2

单扇无亮双面胶合板门1000*2000
100平米
0.28

木门油漆(底一、调二)
100平米
0.28

双扇无亮双面胶合板门1200*2000
100平米
0.312

木门油漆(底一、调二)
100平米
0.312

钢质防火门1000*2000
樘
9

砂垫层
10立米
3.97

编织袋灌装堆垒
10个
793.868

活置式门槛快速安装(门洞<6m)
樘
7

防护密闭门立面铺氯化聚乙烯-橡胶共混卷材
100平米
9.38

填土(夯填)
100立米
3.885

编织袋装砂（土）堆垒
100立米
4.2

立面铺玛蹄脂玻纤布(二布三油)
100平米
0.28

C20砼垫层
10立米
0.149

3.1.2 通风部分
设备及材料名称
单位
工程量
备注
离心式通风机4-72NO.3.5 安装
台
7

离心式通风机减震台座安装型号4以内
座
7

通风管道附件制作安装软管接口
m2
3.5

设备支架制作安装50kg以上
100Kg
8.4

金属结构手工除轻锈
100kg
9.31

一般钢结构刷油红丹防锈漆第一遍
100kg
9.31

一般钢结构刷油红丹防锈漆第二遍
100kg
9.31

离心式通风机T4-72NO.5
台
7

离心式通风机减震台座安装型号4
座
7

通风管道附件软管接口制作安装
m2
2.8

金属结构手工除轻锈
100kg
7

一般钢结构刷油红丹防锈漆第一遍
100kg
7

一般钢结构刷油红丹防锈漆第二遍
100kg
7

混流式风机XHL-NO4.5A安装
台
7

减震吊钩
只
28

通风管道附件软管接口制作安装
m2
4.2

设备支架制作安装50kg以下
100Kg
3.15

金属结构手工除轻锈
100kg
3.15

一般钢结构刷油红丹防锈漆第一遍
100kg
3.15

一般钢结构刷油红丹防锈漆第二遍
100kg
3.15

风管风量调节阀安装D500
个
7

阻抗复合式消声器安装T701-6
100Kg
16.8

消声器630*320*1200
台
21

设备支架制作安装50kg以下
100Kg
6.72

金属结构手工除轻锈
100kg
6.72

一般钢结构刷油红丹防锈漆第一遍
100kg
6.72

一般钢结构刷油红丹防锈漆第二遍
100kg
6.72

超压管DN32闸阀
个
7

DN32镀锌钢管
10m
1.75

房间镀锌钢管(螺纹连接)安装直径15mm内
10m
0.7

管道水冲洗直径50mm内
100m
0.07

3.1.3 给排水部分
设备及材料名称
单位
工程量
备注
房间镀锌钢管(螺纹连接)安装直径25mm内
10m
20

管道消毒、冲洗直径50mm内
100m
2

管道刷油银粉漆第一遍
10m2
2.13

房间镀锌钢管(螺纹连接)安装直径40mm内
10m
32

管道消毒、冲洗直径50mm内
100m
3.2

管道刷油银粉漆第一遍
10m2
5.06

房间镀锌钢管(螺纹连接)安装直径50mm内
10m
17

管道消毒、冲洗直径50mm内
100m
1.7

管道刷油银粉漆第一遍
10m2
0.34

房间镀锌钢管(螺纹连接)安装直径70mm内
10m
12

管道消毒、冲洗直径100mm内
100m
1.2

管道刷油银粉漆第一遍
10m2
2.87

房间镀锌钢管(螺纹连接)安装直径80mm内
10m
3.2

管道消毒、冲洗直径100mm内
100m
0.32

管道刷油银粉漆第一遍
10m2
1.44

房间镀锌钢管(螺纹连接)安装直径100mm内
10m
2.5

管道消毒、冲洗直径100mm内
100m
0.25

管道刷油银粉漆第一遍
10m2
0.898

水龙头安装DN15
10个
12.8

污水泵安装JYQW50-15-15-1200-1.5
台
16

干马桶
套
200

管道泵40DL8-10*3
台
14

隔膜式气压水罐安装直径800mm内
台
7

螺纹浮球阀安装直径15mm内
个
28

铜心闸阀安装直径25mm
个
14

焊接铜心闸阀安装直径50mm
个
2

水龙头安装DN20
10个
1.4

水箱安装总容量(31.5m3)
个
2

水箱安装总容量(58.5m3)
个
2

水箱安装总容量(63m3)
个
4

水箱安装总容量(75m3)
个
2

水箱安装总容量(80m3)
个
2

水箱安装总容量(81m3)
个
2

3.1.4 电气部分
设备及材料名称
单位
工程量
备注
防护密闭穿线管管内穿线及防密处理直径50mm内
10根
8.6

三防信号控制箱SFKX-G安装
台
7

三防信号显示屏CX-XSP安装
台
60

三防控制按钮安装
只
7

污水泵控制箱安装JX3002
台
12

二 劳动力一览表
3.2 预案汇总表
序号
项目
经费(元)
人工工日
1
土建部分
247,025.70
1,733.86
2
通风部分
229,464.58
122.15
3
给排水部分
1,495,195.38
329.67
4
电气部分
561,850.35
158.32
5
合计
2,533,536.01
2,344.00
3.2.1 土建部分
材料名称
单位
工程量
人工费
人工工日
人工挖土方一、二类干土挖深<1.5m
100立米
17.3
620.25
157.80
人工挑抬运土方运距<200m
100立米
17.3
2303.98
586.16
回填土(夯填)
100立米
17.3
825
209.89
M10小型空心砌块墙(内隔墙)
10立米
23.22
460.13
157.12
砖墙面抹水泥砂浆20mm
100平米
23.22
530.75
181.24
砌体加固钢筋
t
1.705
889.13
22.29
M7.5零星砌体
10立米
0.552
862.5
7.00
C30预制板(砼)
10立米
0.164
572.63
1.38
预制小型构件安装(不焊接)
10立米
0.164
560.63
1.35
预制构件圆钢筋(Φ10以外)
t
0.137
295.13
0.59
C20现浇小型池槽(砼)
10立米
0.271
1126.87
4.49
现浇构件圆钢筋(Φ10以外)
t
0.187
310.88
0.85
盥洗槽砂浆贴瓷砖
100平米
1.529
2941.52
66.14
零星项目抹水泥砂浆
100平米
0.77
2459.26
27.85
浴厕木隔断
100平米
0.6
2256.02
19.91
M7.5零星砌体(卫生间蹲台)
10立米
1.2
862.5
15.22
单扇无亮双面胶合板门1000*2000
100平米
0.28
1380.38
5.68
木门油漆(底一、调二)
100平米
0.28
642.76
2.65
双扇无亮双面胶合板门1200*2000
100平米
0.312
1227.38
5.63
木门油漆(底一、调二)
100平米
0.312
642.76
2.95
砂垫层
10立米
3.97
144.75
8.45
编织袋灌装堆垒
10个
793.868
4.62
53.94
活置式门槛快速安装(门洞<6m)
樘
7
101.25
10.42
防护密闭门立面铺氯化聚乙烯-橡胶共混卷材
100平米
9.38
1201.5
165.74
填土(夯填)
100立米
3.885
101.25
5.78
编织袋装砂（土）堆垒
100立米
4.2
50.625
3.13
立面铺玛蹄脂玻纤布(二布三油)
100平米
0.28
1686.83
6.95
C20砼垫层
10立米
0.149
1485
3.25
合 计

1733.86

3.2.2 通风部分
材料名称
单位
工程量
人工费
人工工日
离心式通风机4-72NO.3.5 安装
台
7
33.37
3.44
离心式通风机减震台座安装型号4以内
座
7
48.75
5.02
通风管道附件制作安装软管接口
m2
3.5
79.88
4.11
设备支架制作安装50kg以上
100Kg
8.4
122.62
15.15
金属结构手工除轻锈
100kg
9.31
13.5
1.85
一般钢结构刷油红丹防锈漆第一遍
100kg
9.31
9
1.23
一般钢结构刷油红丹防锈漆第二遍
100kg
9.31
8.62
1.18
离心式通风机T4-72NO.5
台
7
33.37
3.44
离心式通风机减震台座安装型号4
座
7
48.75
5.02
通风管道附件软管接口制作安装
m2
2.8
79.88
3.29
金属结构手工除轻锈
100kg
7
13.5
1.39
一般钢结构刷油红丹防锈漆第一遍
100kg
7
9
0.93
一般钢结构刷油红丹防锈漆第二遍
100kg
7
8.62
0.89
混流式风机XHL-NO4.5A安装
台
7
85.5
8.80
通风管道附件软管接口制作安装
m2
4.2
79.88
4.93
设备支架制作安装50kg以下
100Kg
3.15
260.25
12.06
金属结构手工除轻锈
100kg
3.15
13.5
0.63
一般钢结构刷油红丹防锈漆第一遍
100kg
3.15
9
0.42
一般钢结构刷油红丹防锈漆第二遍
100kg
3.15
8.62
0.40
风管风量调节阀安装D500
个
7
17.76
1.83
阻抗复合式消声器安装T701-6
100Kg
16.8
55.88
13.81
设备支架制作安装50kg以下
100Kg
6.72
260.25
25.72
金属结构手工除轻锈
100kg
6.72
13.5
1.33
一般钢结构刷油红丹防锈漆第一遍
100kg
6.72
9
0.89
一般钢结构刷油红丹防锈漆第二遍
100kg
6.72
8.62
0.85
超压管DN32闸阀
个
7
4.72
0.49
DN32镀锌钢管
10m
1.75
89.25
2.30
房间镀锌钢管(螺纹连接)安装直径15mm内
10m
0.7
74.25
0.76
管道水冲洗直径50mm内
100m
0.07
20.62
0.02
合计

122.15

3.2.3 给排水部分
材料名称
单位
工程量
人工费
人工工日
房间镀锌钢管(螺纹连接)安装直径25mm内
10m
20
89.25
26.25
管道消毒、冲洗直径50mm内
100m
2
20.62
0.61
管道刷油银粉漆第一遍
10m2
2.13
10.87
0.34
房间镀锌钢管(螺纹连接)安装直径40mm内
10m
32
106.13
49.94
管道消毒、冲洗直径50mm内
100m
3.2
20.62
0.97
管道刷油银粉漆第一遍
10m2
5.06
10.87
0.81
房间镀锌钢管(螺纹连接)安装直径50mm内
10m
17
108.37
27.09
管道消毒、冲洗直径50mm内
100m
1.7
20.62
0.52
管道刷油银粉漆第一遍
10m2
0.34
10.87
0.05
房间镀锌钢管(螺纹连接)安装直径70mm内
10m
12
111.00
19.59
管道消毒、冲洗直径100mm内
100m
1.2
26.63
0.47
管道刷油银粉漆第一遍
10m2
2.87
10.87
0.46
房间镀锌钢管(螺纹连接)安装直径80mm内
10m
3.2
115.81
5.45
管道消毒、冲洗直径100mm内
100m
0.32
26.27
0.12
管道刷油银粉漆第一遍
10m2
1.44
10.73
0.23
房间镀锌钢管(螺纹连接)安装直径100mm内
10m
2.5
133.12
4.89
管道消毒、冲洗直径100mm内
100m
0.25
26.63
0.10
管道刷油银粉漆第一遍
10m2
0.898
10.87
0.14
水龙头安装DN15
10个
12.8
11.25
2.12
污水泵安装JYQW50-15-15-1200-1.5
台
16
288.00
67.76
管道泵40DL8-10*3
台
14
313.50
64.54
螺纹浮球阀安装直径15mm内
个
28
3.94
1.62
铜心闸阀安装直径25mm
个
14
4.72
0.97
焊接铜心闸阀安装直径50mm
个
2
19.50
0.57
水龙头安装DN20
10个
1.4
11.25
0.23
水箱安装总容量(31.5m3)
个
2
261.37
7.69
水箱安装总容量(58.5m3)
个
2
261.37
7.69
水箱安装总容量(63m3)
个
4
261.37
15.37
水箱安装总容量(75m3)
个
2
261.37
7.69
水箱安装总容量(80m3)
个
2
261.37
7.69
水箱安装总容量(81m3)
个
2
261.37
7.69
合 计

329.67

3.2.4 电气部分
材料名称
单位
工程量
人工费
人工工日
防护密闭穿线管管内穿线及防密处理直径50mm内
10根
8.6
240
30.35
三防信号控制箱SFKX-G安装
台
7
378
38.91
三防信号显示屏CX-XSP安装
台
60
78.75
69.49
三防控制按钮安装
只
7
34.5
3.55
污水泵控制箱安装JX3002
台
12
90.75
16.01
合计

158.32

第四章 平战转换施工方案
4.1土建部分
仔细阅读预案内容。根据第五章《设备 构件 材料及经费保障计划》，组织人员，准备材料设备，核对本工程战前墙体、抗爆隔墙、防倒塌棚架和战时封堵的施工位置。
进场施工：各工种材料设备进场，施工人员核对检查封堵孔口处的预埋，检查预埋件是否完整无损，锚固是否牢靠,否则对预埋件进行补强。战时封堵位置、封堵形式、封堵构件名称、构件所需材料、设备和人工。
战时封堵施工：
封堵一：
平时出入口一道钢筋混凝土防护密闭门临战封堵
1、对封堵部位门框及地面进行清理。
2、将防护密闭门关闭，使其紧贴墙体后门框四周侧面缝隙用密封膏嵌平。
3、门下口用细石混凝土填实
3、防护密闭门外侧复土夯实，下端复土厚不小于1000mm，上端不小于500mm。
4、土层外叠放砂土袋一皮。
4.2 设备部分
设备安装包括风、水、电三部分。
① 通风部分：通风安装包含战时进、排风系统安装。
②给排水部分：给、排水包含战时水箱安装，相关出水管及水龙头安装，给水管安装、各种水泵安装、各类阀与地漏安装等，给水管一律采用镀锌钢管或内筋嵌入式钢塑复合管、卡环或法兰连接。
③ 电气部分：进出防空地下室的线路一律用埋地敷设的电缆经防爆波井引入或引出；穿墙管应采用钢管。穿越防护密闭墙的管线密闭处理，其方法为：在预埋套管与电缆之间用沥青麻丝或其它具有较好粘着力和柔性的材料嵌实，在墙外侧用抗力片旋紧，内侧用封口材料敷在表面。战时不用的电气设备、电线、电缆接地及战时使用的电子、电气设备加装氧化锌避雷器，吸顶灯拆除.。
技术措施：包括工程质量技术措施、安全措施、降低成本措施等，均严格执行国家的有关规定、规范和技术规程。
第五章 设备 构件 材料 保障计划表
5.1 土建部分
材料名称
单位
工程量
供应单位
M10小型空心砌块墙(内隔墙)
10立米
23.22

M7.5零星砌体
10立米
0.552

浴厕木隔断
100平米
0.6

M7.5零星砌体(卫生间蹲台)
10立米
1.2

单扇无亮双面胶合板门1000*2000
100平米
0.28

双扇无亮双面胶合板门1200*2000
100平米
0.312

钢质防火门1000*2000
樘
9

砂垫层
10立米
3.97

活置式门槛快速安装(门洞<6m)
樘
7

立面铺玛蹄脂玻纤布(二布三油)
100平米
0.28

C20砼垫层
10立米
0.149

5.2 通风部分
材料名称
单位
工程量
供应单位
离心式通风机4-72NO.3.5 
台
7

离心式通风机T4-72NO.5
台
7

混流式风机XHL-NO4.5A
台
7

风管风量调节阀D500
个
7

阻抗复合式消声器T701-6
100Kg
16.8

超压管DN32闸阀
个
7

房间镀锌钢管(螺纹连接)直径15mm内
10m
0.7

5.3 给排水部分
材料名称
单位
工程量
供应单位
房间镀锌钢管(螺纹连接)直径25mm内
10m
20

房间镀锌钢管(螺纹连接)直径40mm内
10m
32

房间镀锌钢管(螺纹连接)直径50mm内
10m
17

房间镀锌钢管(螺纹连接)直径70mm内
10m
12

房间镀锌钢管(螺纹连接)直径80mm内
10m
3.2

房间镀锌钢管(螺纹连接)直径100mm内
10m
2.5

水龙头DN15
10个
12.8

污水泵JYQW50-15-15-1200-1.5
台
16

干马桶
套
200

管道泵40DL8-10*3
台
14

隔膜式气压水罐直径800mm内
台
7

螺纹浮球阀直径15mm内
个
28

铜心闸阀直径25mm
个
14

焊接铜心闸阀直径50mm
个
2

水龙头DN20
10个
1.4

水箱总容量(31.5m3)
个
2

水箱总容量(58.5m3)
个
2

水箱总容量(63m3)
个
4

水箱总容量(75m3)
个
2

水箱总容量(80m3)
个
2

水箱总容量(81m3)
个
2

5.4 电气部分
材料名称
单位
工程量
供应单位
防护密闭穿线管管内穿线及防密处理直径50mm内
10根
8.6

三防信号控制箱SFKX-G
台
7

三防信号显示屏CX-XSP
台
60

三防控制按钮
只
7

污水泵控制箱JX3002
台
12

第六章 工程预算

建设单位：南京华欧舜都置业有限公司
工程名称：文熙楠苑地下车库(2#地下车库)
工程造价：贰佰伍拾叁万叁仟伍佰叁拾陆元

编制日期：2014年4月08日

人防工程项目总价表
工程名称:文熙楠苑地下车库(2#地下车库)（平战转换预案）
序号
单项工程名称
金 额（元）
1
文熙楠苑地下车库(2#地下车库)（平战转换预案土建）
247,025.70
2
文熙楠苑地下车库(2#地下车库)（平战转换预案通风）
229,464.58
3
文熙楠苑地下车库(2#地下车库)（平战转换预案给排水）
1,495,195.38
4
文熙楠苑地下车库(2#地下车库)（平战转换预案电气）
561,850.35

合 计
2,533,536.01

第七章 平战转换施工图
一、建筑专业
1、2#地下室B区战时平面图（第2-E到2-G防护单元）
2、2#地下室C区战时平面图（第2-A到2-D防护单元）
3、战时干厕大样
二、暖通专业
1、暖通设计与施工说明
2、人防通风系统通风方式转换说明
3、人防通风安装大样
4、2#地下车库平时通风平面图(二)
5、2#地下车库平时通风平面图(三)
6、2#地下车库战时通风平面图(二)
7、2#地下车库战时通风平面图(一)
8、2-A防护单元战时进、排风机房大样
9、2-B防护单元战时进、排风机房大样
10、2-E防护单元战时进、排风机房大样
11、2-G防护单元战时进、排风机房大样
12、2-C、2-D、2-F防护单元战时排风机房大样
三、给排水专业
1、2#地下车库平战时给排水系统展开图
2、2#地下车库C区（第2-8到2-9防火分区）平、战时给排水平面图
3、2#地下车库B区（第2-4到2-7防火分区）平、战时给排水平面图
四、电气部分
1、配电箱系统图二
2、配电箱系统图三
3、配电箱系统图四
4、配电箱系统图五
5、人防大样图
6、2#地下车库C区战时电话及三防平面图
7、2#地下车库B区战时电话及三防平面图
8、2#地下车库C区配电平面图
9、2#地下车库B区配电平面图
