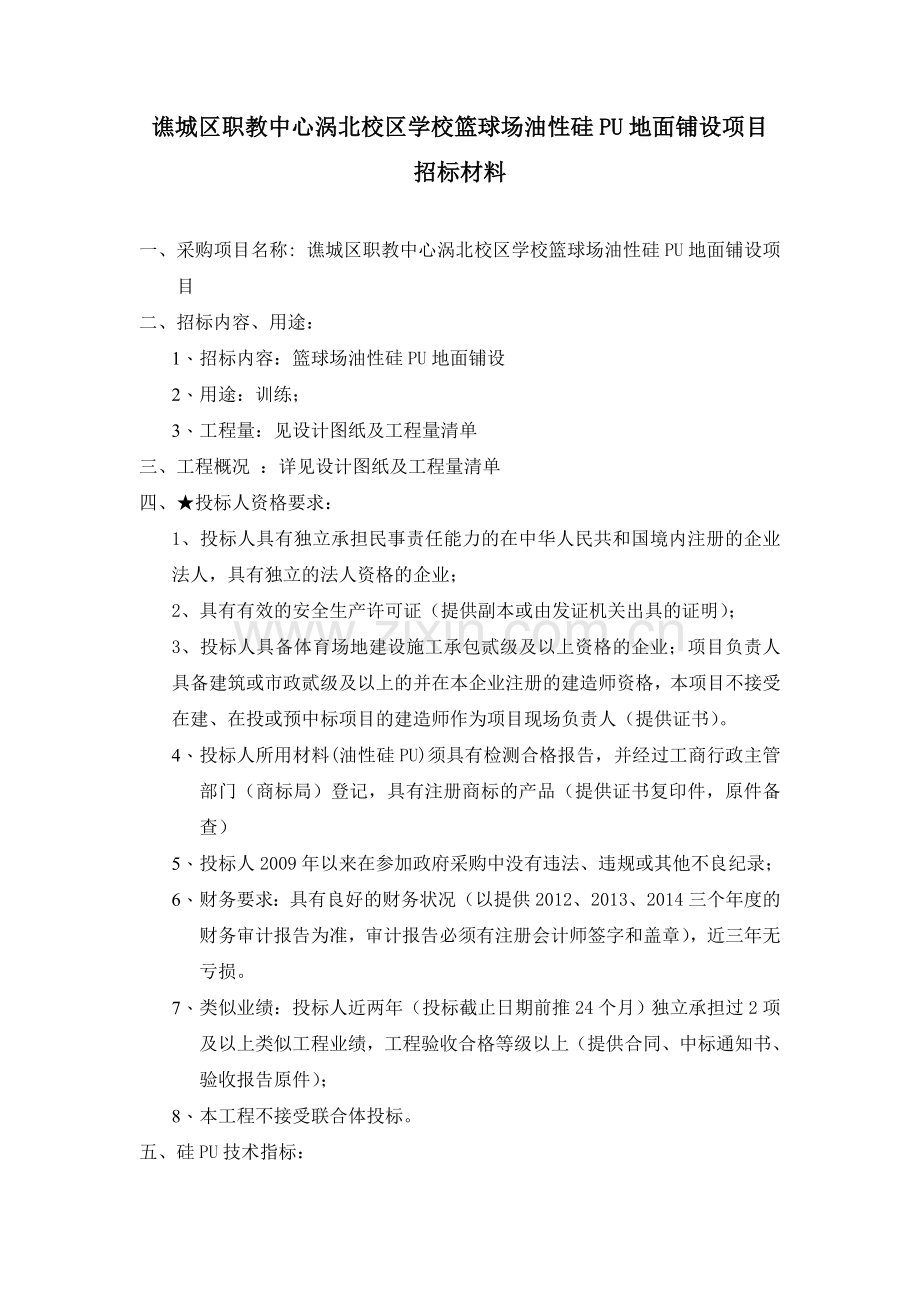

谯城区职教中心涡北校区学校篮球场油性硅PU地面铺设项目
招标材料

一、 采购项目名称: 谯城区职教中心涡北校区学校篮球场油性硅PU地面铺设项目
二、 招标内容、用途：
1、 招标内容：篮球场油性硅PU地面铺设
2、 用途：训练；
3、 工程量：见设计图纸及工程量清单
三、工程概况 ：详见设计图纸及工程量清单
四、★投标人资格要求：
1、投标人具有独立承担民事责任能力的在中华人民共和国境内注册的企业法人，具有独立的法人资格的企业；
2、具有有效的安全生产许可证（提供副本或由发证机关出具的证明）；
3、投标人具备体育场地建设施工承包贰级及以上资格的企业；项目负责人具备建筑或市政贰级及以上的并在本企业注册的建造师资格，本项目不接受在建、在投或预中标项目的建造师作为项目现场负责人（提供证书）。
4、 投标人所用材料(油性硅PU)须具有检测合格报告，并经过工商行政主管部门（商标局）登记，具有注册商标的产品（提供证书复印件，原件备查）
5、 投标人2009年以来在参加政府采购中没有违法、违规或其他不良纪录；
6、 财务要求：具有良好的财务状况（以提供2012、2013、2014三个年度的财务审计报告为准，审计报告必须有注册会计师签字和盖章），近三年无亏损。
7、 类似业绩：投标人近两年（投标截止日期前推24个月）独立承担过2项及以上类似工程业绩，工程验收合格等级以上（提供合同、中标通知书、验收报告原件）；
8、 本工程不接受联合体投标。

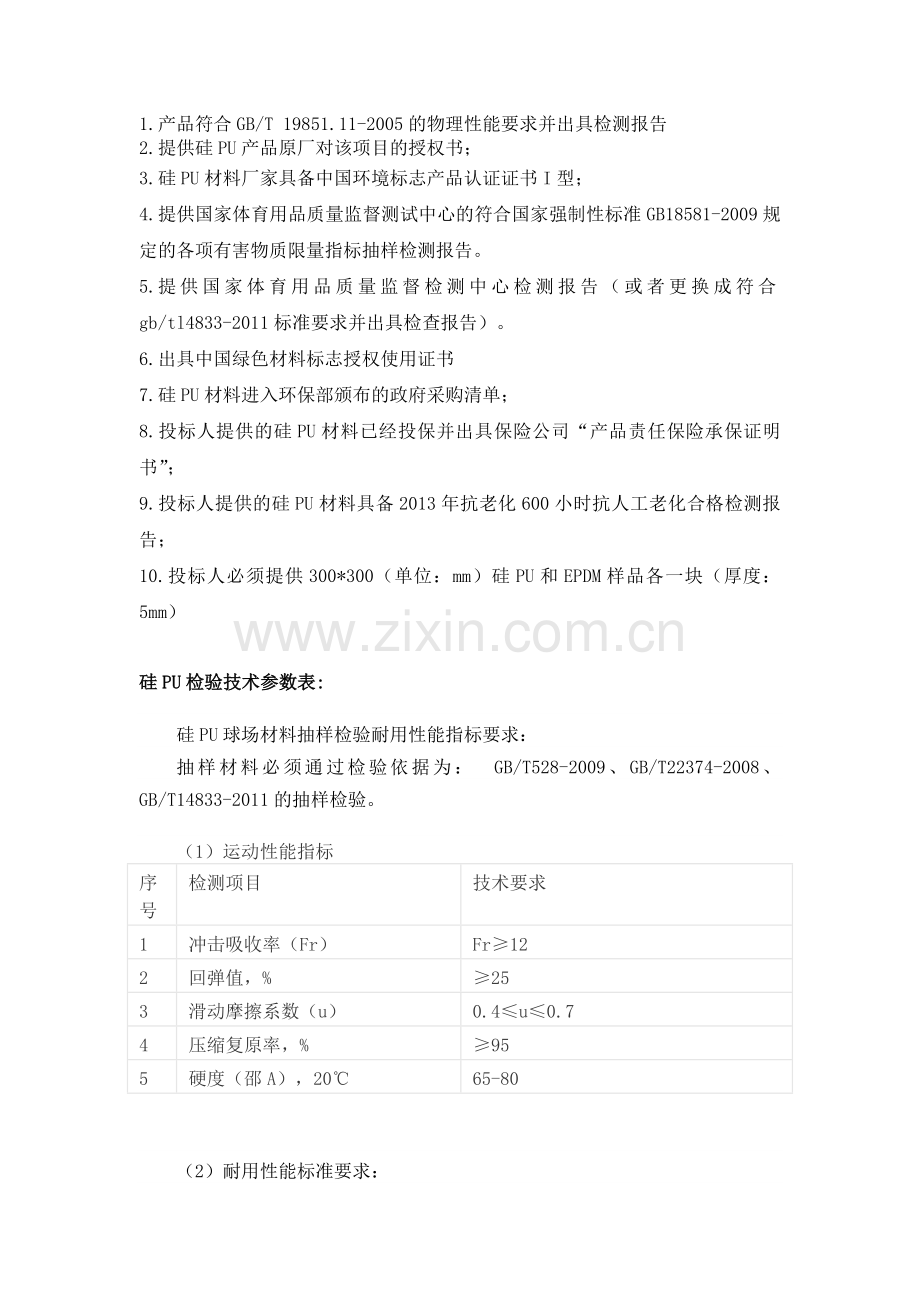

五、硅PU技术指标：
1. 产品符合GB/T 19851.11-2005的物理性能要求并出具检测报告
2. 提供硅PU产品原厂对该项目的授权书；
3. 硅PU材料厂家具备中国环境标志产品认证证书I型；
4. 提供国家体育用品质量监督测试中心的符合国家强制性标准GB18581-2009规定的各项有害物质限量指标抽样检测报告。
5. 提供国家体育用品质量监督检测中心检测报告（或者更换成符合gb/tl4833-2011标准要求并出具检查报告）。
6. 出具中国绿色材料标志授权使用证书
7. 硅PU材料进入环保部颁布的政府采购清单；
8.投标人提供的硅PU材料已经投保并出具保险公司“产品责任保险承保证明书”；
9.投标人提供的硅PU材料具备2013年抗老化600小时抗人工老化合格检测报告；
10.投标人必须提供300*300（单位：mm）硅PU和EPDM样品各一块（厚度：5mm）
硅PU检验技术参数表:
硅PU球场材料抽样检验耐用性能指标要求：
抽样材料必须通过检验依据为： GB/T528-2009、GB/T22374-2008、GB/T14833-2011的抽样检验。

（1）运动性能指标
序号
检测项目
技术要求
1
冲击吸收率（Fr）
Fr≥12
2
回弹值，%
≥25
3
滑动摩擦系数（u）
0.4≤u≤0.7
4
压缩复原率，%
≥95
5
硬度（邵A），20℃
65-80

（2）耐用性能标准要求：
序号
检验项目
标准要求(耐用性能)
1
断裂伸长率，%
≥350
2
拉伸强度，Mpa
≥2.0
3
阻燃性，级
B1级 难燃材料
4
耐久性能，老化试验（168h）
拉断伸长率，%
≥300
拉伸强度，Mpa
≥1.3
5
耐人工气候老化性（600h）
不起泡、不剥落、无裂纹；粉化<1级，△E≤5.0
6
耐磨性（750g/500r)，g
≤0.050
7
耐水性（168h)
不起泡，不剥落，允许轻微变色，2h后恢复

（3） 硅PU（SPU）球场材料有害物质抽样检验要求：
材料必须通过GB18581-2009标准全项有害物质检验合格，（检验依据：GB18581-2009）。
GB18581-2009标准全项有害物质检验要求：
序号
检验项目
标准要求(聚氨酯类涂料)
1
挥发性有机化合物（VOC），（g/L）
≤670
2
苯（%）
≤0.3
3
甲苯+二甲苯+乙苯（%）
≤30
4
游离二异氰酸酯（TDI+HDI）（%）
≤0.4
5
卤代烃（二氯甲烷、1,1-二氯乙烷、1,2-二氯乙烷、三氯甲烷、1,1,-三氯乙烷、1,1,2-三氯乙烷、四氯化碳），（%）
≤0.1
6
可溶性重金属
（mg/kg)
铅 Pb
≤90
镉 Cd
≤75
铬 Cr
≤60
汞 Hg
≤60

六、混凝土技术要求：
1， 混凝土强度等级为C25
2， 要求抗裂性较高，满足正常使用要求
3， 力学性质要求抗渗性抗冻性较好
4， 力学性质满足耐久性的要求
5， 检验要求合格
七、施工要求
施工过程中每一道工序不可缺少，每一条工序施工前施工方主动联系招标方监工到现场签字确认施工工序。
1、 混凝土铺设：
1.1·、基础表面不得有裂纹。
 ·1.2、表面无阻水现象。
 ·1.3、平整度：3m直尺允许误差3mm以内。
 ·1.4、坡度：符合体育工艺指标。
  1.5·、抗压强度：R20>13.4Mpa　
1.6·、密实度：表面压密实度达97%以上 。
1.7收缩缝。必要在整个长方形室外塑胶篮球场中间设15mm收缩缝横向贯串整个球场。移去收缩物，缝口封上公用填缝料，以防冷热温差惹起水泥收缩干裂。

 2、基础处理

2.1磨缝

把温度缝两边的基面各宽40-50mm磨成斜口深3mm，使温度缝表面成“V”型，（各40-50宽是提高填缝胶与基面的粘接面积，增加其粘接力，3mm深是保证填缝胶厚度而不占用弹性层的位置，保证整体的缓冲性好，使基础的热胀冷缩不影响硅PU表面）。

2.2酸洗
用清水湿润基础（防止稀盐酸渗入基础里面），以浓度为8%左的稀盐酸均匀泼洒并洗刷基面，再用清水冲洗干净（一般冲洗两遍），洗完干燥后要求基面水泥原色，无白色粉化物及浮松物。在酸洗过程中要圈出积水位并做标识标记。

2.3填缝
用填缝泡棉轻挤满温度缝（填缝泡棉是可拉伸、可压缩的，有效减少基础热胀冷缩变化影响表面外观）露出部分填缝泡棉用手提磨机磨平，再用TB-002分两道以上把“V”型槽填平（每道填的厚度不大于1.0mm，太厚会发泡，影响TB-002的拉伸性能）。TB-002半干（表干前）状态下在表面贴上一块宽50mm的无纺布覆盖温度缝，无纺布不能宽于“V”型槽或超出“V”型槽范围。(无纺布超出“V”型槽范围，与基础直接粘结，会造成基础热胀冷缩应力直接作用于无纺布，令整个填缝系统失去缓冲作用）

2.4底涂
基础足够干燥后用专用底涂（TB-201）分一道滚涂于基面，原则以涂刷后基面转变为湿润颜色，不足处应补涂（底涂的作用为渗透进基础的微细孔内，固化后起加固基面）。在基础表面强度<C20或表面较松散时，可用TB-201加1倍稀释剂（二甲苯或醋酸乙酯）稀释后厚涂于基面（增强其渗透性，增加TB-201渗入深度）直到表面颜色变湿润为止，使基础表面得以达到施工要求。应避免在烈日下或基础温度较高情况下（>450C）施工以保证底涂漆的渗透性（无雾雨天气的早上或傍晚较适宜）。

待TB-201T涂刷完立刻滚涂一道稀释的TB-002（加20%稀释剂），（作用为封闭基础表面的微细孔，防止微细孔里的空气对TB-002刮涂时 产生小针孔；提高对基面的粘结，防止因为TB-201滚刷太厚，完全固化后表面太光滑而减低粘结强度。）
3、硅PU材料施工
（弹性层→加弹层→面层→划线）

3.1、弹性层：
弹性层施工前应仔细检查确认基础处理完后方能进行弹性层施工，弹性层（TB-002）为单组份吸水固化材料，用齿刮板直接涂刮于基面， 每道涂刮厚度不能超过2.5mm，每道涂刮时间间隔以前一道干固为准（一般约10小时，具体视现场天气情况而定）直至涂刮至所需厚度。气温较低，涂料稠度增加时，可加入适量稀释剂（二甲苯、醋酸乙酯、200#溶剂油）调节施工稠度，若气温低于15℃以及相对湿度较低（<60%），需加入3~5%水搅拌均匀后涂刮，以加速材料固化，减少间隔时间，具体加水量视现场天气而定。使用稀释剂前必须做小试（按TB-002：稀释剂=10：3搅拌均匀做1.5~2mm厚小样块），确认稀释后的材料固化没问题才能使用。应避免在高温烈日下施工，施工后应保持2~3小时不受猛烈阳光照射，否则因表面成型太快会造成表面鼓泡。弹性层干固后，用积水法测试表面平整度，积水处用TB-002修补平整，表面若有粒状杂物或堆积处需用磨机或其它工具修整平后才能进行加强层施工。

3.2、加强层：
加强层（TB-003）为单组份吸水材料，用胶刮板分1~2道直接刮涂于修整好的弹性层面上，必须保证刮涂后表面光滑平整，每道涂刮时间间隔以前一道干固为准（一般约10小时，具体视现场天气情况而定）直至涂刮至所需厚度。若气温较低（<12℃）以及相对湿度较低（<60%），需加入2~5%水搅拌均匀后涂刮，以加速材料固化，减少间隔时间，具体加水量视现场天气而定。若气温较低，涂料稠度增加时，可加入适量稀释剂调节施工稠度。应避免在高温烈日下施工，施工后应保持2~3小时不受猛烈阳光照射，否则因表面成型太快会造成表面鼓泡。在施工过程中若有杂物混入或刮涂有不平整处需修整平滑后才能进行面层施工。

3.3、面层：
面层（TB-205）为双组份水性材料，必须按规定比例（A组：B组=100：7（重量比））把两组份充分搅拌均匀，（配比不准会影响面层的固化效果，直接影响面层的使用性能）加水稀释施工稠度，一般加入50~80%（TB-205重量计算，根据现场实际情况而定），用专用喷枪分多道喷涂于加强层面上。需表面粗糙的加入专用砂进行喷涂便可。最低温度低于5℃不适宜施工，施工后保持10小时无水浸泡。各类球场面层参考做法：
A、 篮球场：分三道喷涂，第一、二道加30%（TB-205重量计算）专用砂，每道TB-205用量约为0.12kg，第三道不加砂（用量约为0.06kg），加砂时，应先将A组份与专用砂搅拌均匀，再加入B组份搅拌均匀，再加水稀释；三秒禁区应做三道加砂的，一道不加砂（共四道）。
b、 羽毛球场：不加砂喷涂三道。

3.4、划线
按标准尺寸量度定位，标出界线位置，用美纹纸沿界线两边贴在球场上，用专用划线漆（TB—207）涂刷于美纹纸间，待表面干后撕掉美纹纸。TB—207为双组份材料，必须按规定比例（A:B=100：7）把A、B两组份充分混合均匀，分两道涂刷。若球场表面为粗糙面，第一道可加20%面层专用砂涂刷，以防渗边。
4、注意事项：
4.1调配材料时必须称量准确并搅拌均匀。
4.2使用任何辅助材料，施工前必须做试验确认没问题才能使用。
4.3施工整过程每一道工序施工前必须保持表面清洁。

八、单双杠区
（一）EPDM技术参数
项目
指标
硬度（邵氏A型),度
≥62
回弹率,%
≥45
压缩复原率,%
≥99.40
拉伸强度,MPa
≥1.71
断裂伸长率，%
≥25
阻燃性，级
1
耐磨性
≤85

（二）  地基整理
1、 新地基必须要在地基养护期30天后，方可施工。（冬季顺延1-2倍）
2、 清除施工表面前，必须对基础进行酸洗，若有任何杂物或泥块，应清理干净。
3、 基础若有油渍，需用清洁剂稀释后清洗。如严重部分需要铲除重新填补。
4、 施工期间，天气必须良好，并确定在施工后24小时内不下雨,以免因胶水未干造成胶水失效影响工程质量。
5、 若地基有出现积水、不平整等情况，可以使用MDI胶水涂布后用水泥砂浆补平。
（三）  防水底漆处理（防水底漆处理非常重要，一定要特别重视）
1、 将MDI环保型胶水30%+醋酸町酯70%，混合均匀后喷涂，1公斤喷涂10平方米。
2、 喷涂完以后要等1-2小时，待防水层干燥（防水层不发粘）灰土不沾手
（四）  弹性底垫卷材铺装
1、 在粘贴卷材前，先把卷材展开，平铺在施工区域12小时后，再量好施工面积，进行场地预铺，预铺时要做适当的预留（建议预留5CM）。预铺时要标示好卷材的顺序、上下面，预铺时间为2个小时。
2、 将MDI环保胶水加入3%改性碳酸钙，搅拌均匀。
3、 将MDI环保胶水以每公斤涂布2.5-3.5平方米来粘贴卷材。涂胶水时两片卷材接缝处1cm宽度不要涂胶水，以免胶水从接缝渗透出来！
4、 把卷材平直铺在刚涂好胶水的地面，卷材与卷材间的接口必须严密靠紧，用快粘胶将卷材间的接口粘在一起（建议间隔10cm处涂一点，快粘胶要涂在卷材的横截面处），然后用粘性不是很好的透明胶带,宽度约1~2公分将接口处粘住！（不能用有颜色的胶带，不能用粘性很好的胶带）。
5、 用铁滚筒（重50KG以上）在上面来回滚压，让胶水和卷材及地面充分接合。
6、 滚压开始时间为涂胶水后30分钟后，来回滚压时间为2-4小时。（特别在卷材铺装完2.5小时内，要不停的滚压，此时间胶水与卷材粘贴的黄金时间,实际滚压时间可在空白处作表干实验为准）滚压时遇到起鼓的地方，要用美工刀将起鼓处的气放掉，用美工刀倾斜45度，斜割卷材，将气放掉！
7、 底垫卷材与地面完全结合，待胶水完全干了以后才可铺装EPDM面层。
（五）  EPDM卷材铺装（底垫铺装完毕8小时以上）
1、 场地预铺，预铺时要做适当的预留（建议预留5CM）。预铺时要标示好卷材的顺序、上下面，预铺时间为2个小时。
2、 将MDI环保胶水加入5%改性碳酸钙，搅拌均匀。
3、将MDI环保胶水以每公斤涂布2.5-3.5平方米来粘贴卷材。涂胶水时两片卷材接缝处1cm宽度不要涂胶水，以免胶水从接缝渗透出来！
4、把卷材平直铺在刚涂好胶水的地面，卷材与卷材间的接口必须严密靠紧，用快粘胶将卷材间的接口粘在一起（建议间隔10cm处涂一点，快粘胶要涂在卷材的横截面处），然后用粘性不是很好的透明胶带将接口处粘住！（不能用有颜色的胶带，不能用粘性很好的胶带）。铺装场地的四周要用木条和钢钉固定（木条建议厚度2-3MM，宽度4-5CM，钢钉建议用2*25MM（30MM）木条与卷材接触的平面用透明胶带隔开）。
（六）  木条固定后，用铁滚筒（重50KG以上）在上面来回滚压，让胶水和卷材及地面充分接合。
（七）  滚压开始时间为涂胶水后30分钟，来回滚压时间为2-4小时。（特别在卷材铺装完2.5小时内，要不停的滚压，此时间胶水与卷材粘贴的黄金时间实际滚压时间可在空白处作表干实验为准）滚压时遇到起鼓的地方，要用美工刀将起鼓处的气放掉，用美工刀倾斜45度，斜割卷材，将气放掉！
（八）  胶水固化后，把木条去掉。
（九）  喷涂PU面漆（配比、用量请见附件！）
（十）  完工
1、 在工程完工后，承包者要合理清理施工过程中留下的余料和废料，空容器和污水。建成的球场必须要有安全保护，确保不受人为的破坏。
注意事项
1、 在场地施工前，地面必须保持干燥，温度必须在15度以上。
2、 施工时地面温度不宜超过40度，晚上绝对不允许施工。
3、 材料应按照材料说明所规定事项存放，MDI环保胶水避开高温湿热或避开露天存放。
4、 MDI环保胶水是潮气固化型胶水，如果天气预报有雨或有可能骤降雨时要特别小心。
八、其它要求：
1、工期：签订合同后60天完成。
2、评标办法：综合评标法。工程控制价179万。
3、投标单位中标后，材料进场施工前现场做样，招标单位送至具有相应资质等级的单位进行检测，检测所需费用由中标人承担，若检测不合格，采购单位有权取消中标人的中标资格；
4、施工图纸设计费26000元，由中标单位承担。
九、设计图纸：

十、工程量清单：
