南通市区文保单位及历史建筑测绘、挂牌
设计任务书

南通市规划局
二〇一一年九月

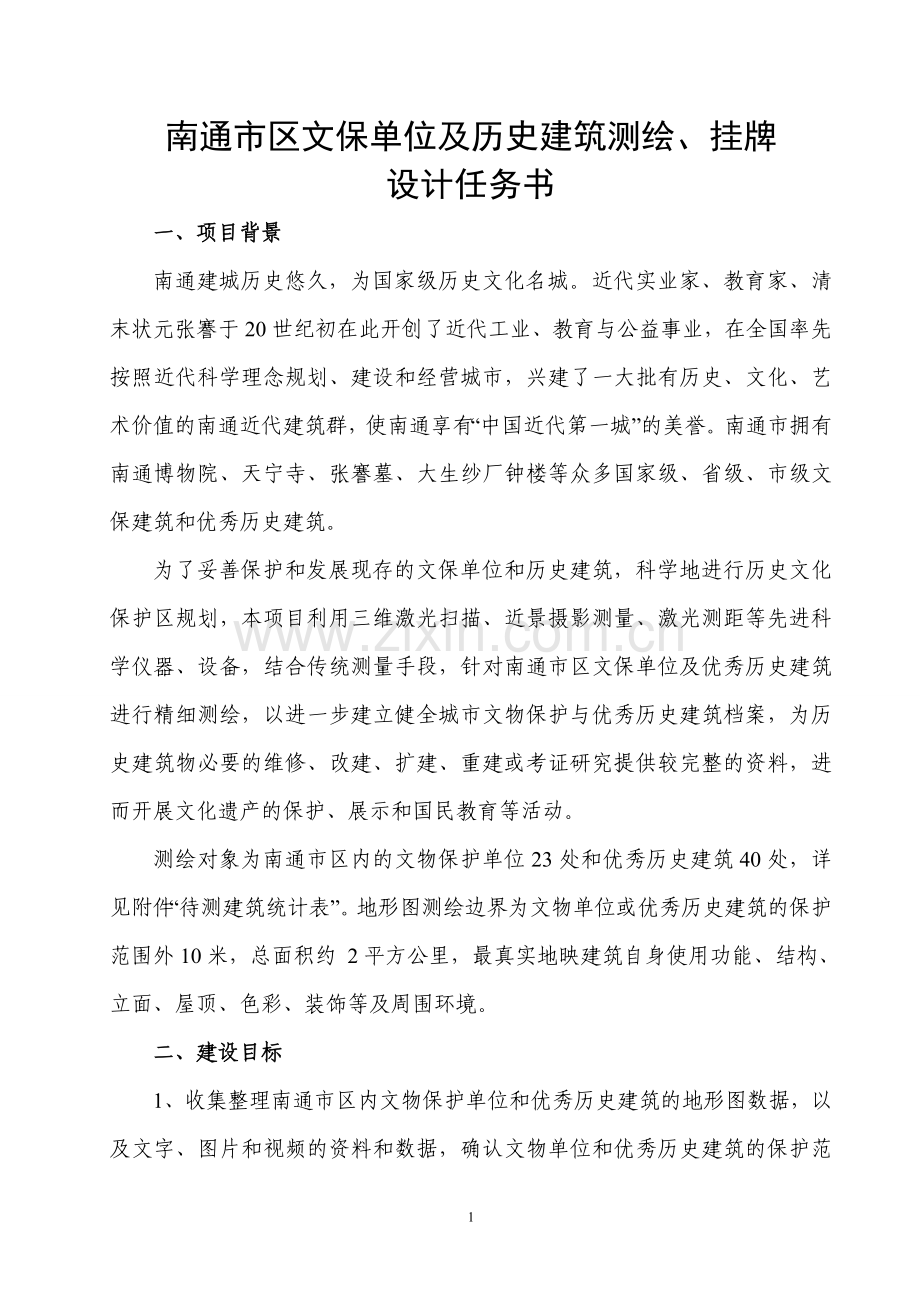

南通市区文保单位及历史建筑测绘、挂牌
设计任务书
一、项目背景
南通建城历史悠久，为国家级历史文化名城。近代实业家、教育家、清末状元张謇于20世纪初在此开创了近代工业、教育与公益事业，在全国率先按照近代科学理念规划、建设和经营城市，兴建了一大批有历史、文化、艺术价值的南通近代建筑群，使南通享有“中国近代第一城”的美誉。南通市拥有南通博物院、天宁寺、张謇墓、大生纱厂钟楼等众多国家级、省级、市级文保建筑和优秀历史建筑。
为了妥善保护和发展现存的文保单位和历史建筑，科学地进行历史文化保护区规划，本项目利用三维激光扫描、近景摄影测量、激光测距等先进科学仪器、设备，结合传统测量手段，针对南通市区文保单位及优秀历史建筑进行精细测绘，以进一步建立健全城市文物保护与优秀历史建筑档案，为历史建筑物必要的维修、改建、扩建、重建或考证研究提供较完整的资料，进而开展文化遗产的保护、展示和国民教育等活动。
测绘对象为南通市区内的文物保护单位23处和优秀历史建筑40处，详见附件“待测建筑统计表”。地形图测绘边界为文物单位或优秀历史建筑的保护范围外10米，总面积约 2平方公里，最真实地映建筑自身使用功能、结构、立面、屋顶、色彩、装饰等及周围环境。
二、建设目标
1、收集整理南通市区内文物保护单位和优秀历史建筑的地形图数据，以及文字、图片和视频的资料和数据，确认文物单位和优秀历史建筑的保护范围；
2、完成文物单位、历史建筑保护范围内（含周边10米）的1:500地形图更新测绘。
3、完成文物保护建筑和优秀历史建筑的总平面图和单体建筑图测绘，测绘各层平面图、单体立面图、剖面图和局部大样图；
4、完成文物保护建筑和优秀历史建筑的立面和局部拍照，对重要的保护建筑及范围内重要历史地物进行近景摄影测量录像；
5、完成文物保护建筑和优秀历史建筑的建筑描述和历史沿革文字说明（300字以上）。
6、开发“南通市文保单位及历史建筑管理信息系统”（Oracle数据库、ARCGIS9.3），将地形图、平面图、立面图、剖面图及相关的文字介绍、图片、照片及视频进行纳入系统管理，具有数据录入、图文编辑、信息浏览、信息查询、信息统计、二三维展示等功能；总平面图与单体图建立上下承接对应关系。
7、对40处优秀历史建筑按统一规格设计保护说明牌，实地悬挂在醒目的位置，使公众可以知晓建筑历史文保信息。
三、已有资料说明
序号
已有资料
资料情况
1
文物单位分布图
已有基本分布图资料。
2
1:500规划地形图
位于崇川、港闸两区的部分历史建筑有1:500规划地形图，需要实地补充采集建筑物坐标、室内外地坪、建筑高度等。
四、技术依据
1、《城市测量规范》CJJ 8-99；
2、《1:500、1:1000、1:2000地形图图式》（GB/T7929-1995）；
3、《建筑制图标准》GB/T 50104-2001。
五、主要内容及技术要求
1、1:500地形图测绘
完成所有文物保护建筑和优秀历史建筑保护范围内的1:500地形图测绘。
（1）坐标系统
平面坐标系统：1994年南通城市坐标系；
高程系统：采用正常高系统，按照1985国家高程基准起算。
（2） 图根控制
采用全站仪图根导线或RTK方法测量。相邻图根点边长检测较差应≤±5cm，高程较差应≤±3cm。
（3） 坐标采集
采用全站仪按《城市测量规范》有关要求实地采集地物、地貌等特征点三维坐标，还需按照以下要求进行坐标采集：
采用全站仪实地采集建筑物外墙角坐标、建筑物屋脊线（两端和中部)三维坐标，以及山墙装饰线等建筑物特征点的三维坐标。
采用全站仪按三角高程测量方法测注建筑物高度、建筑物室内地坪和墙外地面高程，室内外地坪变化处应加测。
平面坐标采集中误差≤±2.5cm，高程（高度)采集中误差≤±2.5cm。
（4） 地形图表示
按照《1:500、1:1000、1:2000地形图图式》表示内容绘制1:500地形图，建筑物屋脊线、建筑高度注记、室内外地坪等分层绘制，各历史建筑物名称和建筑编号应准确标注，古树名木、雕塑、亭台、水井等历史地物均需准确绘制。
（5） 数据格式
按照南通市1:500规划地形图的图层划分、要素编码和属性录入等要求，细化定义文物保护单位和优秀历史建筑属性值表，按分幅图提供更新后的AutoCAD的DWG文件和ARCGIS的shp文件各一套。
2、 建筑图测绘
采用钢尺、手持测距仪及全站仪等完成所有文物保护建筑和优秀历史建筑的单体建筑图测绘，按合适比例绘制各层平面图（一般为1:100）、单体立面图（一般为1:50、1:100）、剖面图（一般为1:50）和局部大样图（一般为1:10、1:20）。
（1）建筑测绘要求
（a）平面图要求标注墙中轴线、墙体布置及宽度、门窗定位（可不编号）、楼梯、庭院外廊立柱、阳台、室外台阶；标注木柱、壁柱、墙垛位置；注明现功能如卧室、厨房等；室内壁橱等可不表示；表示与相邻建筑关系（除棚房和低矮建筑外）。总平面图应标注各建筑的地坪高（±0.000），其后加小括号标注地坪绝对高程；
（b）立面标注门窗定位及高度、檐口屋脊范围标高，近似表示屋脊曲线形状和起翘，表示屋瓦的凹凸情况；屋面举折应表示；檐口一般为三根线，应考虑封檐板等；侧立面突出檐口的装饰部分需表示，上檐口承檐口装饰部分、跺头、墙身勒脚、山墙装饰线等需表示；具有墙与木板结构（非门窗），表示其分界线；门窗需根据实际样式绘制；木柱、墙垛、勒脚、跺头凹凸等需表示；四个方位的立面绘制单线图即可。
（c）剖面标注屋架搁置方向及地坪、室外、檐口、屋脊、屋架下弦标高，表示屋脊，绘制屋面起折情况，表示屋内梁架结构，上檐口承檐口的装饰部分、木柱等；双坡屋面给1个剖面即可。
（d）需在总平面图上编制建筑编号（以统一编号为准），单体建筑一一对应；绘图尽量按院落合在一起，用双线标注院墙和大门，并在平面图中注明院墙高度和门洞尺寸。
（e）在建筑测绘中如发现墙体较大裂缝和其它较严重的毁损或其它绘制困难情况，也请加附加简单注明。严重毁损需单独列项说明。
（f）共墙里面可不绘制，需绘制两次剖面图或绘制一侧剖面图（一般为屋脊高起位置）。
（g）另外对外墙线脚、阳台栏杆、门窗分隔、墙花、屋架构型、内部隔墙装饰木雕等进行现状描绘，可绘制局部大样图。
（2） 精度要求
建筑物边长（或高度）及构件定位误差应≤±5.0cm，门窗等各构件的细部尺寸应精确量至1mm，最大误差应≤±2.5cm。
3、拍照和录像
实地进行文物保护单位和优秀历史建筑的平(顶)、立、剖面不同方向和局部拍照，对重要的保护建筑进行录像。照片或录像应能反映建筑物的全貌景观（环境、主体外观）、古建筑特色的结构（局部特征、重点文物）、历史原物、彩画色调状况（纹样、色调）。
对与建筑、环境等不协调的外部架空管线、零星搭建、临时牌匾、墙体破损等归类拍照，以便后期整治。
4、 “南通市文保单位及历史建筑管理信息系统”开发
将地形图、平(顶)面图、立面图、剖面图及相关的文字介绍、图片、照片及录像纳入系统管理，要求：
(1) 具有数据录入、图文编辑、信息浏览、信息查询、信息统计、二三维展示等功能；
(2) 能在局域网内满足多用户同时使用，具有分级权限管理功能；
(3) 能快捷的浏览、查询或输出每一个历史建筑的保护范围图、各类建筑图、照片、文字等信息；
(4) 能方便的查询、标注每个建筑物的尺寸、坐标、距离、面积等信息；可以保存查询、标注内容及图片。可以记录各实体在各阶段的管理措施和意见。
(5) 具有建筑物的三维模型调用显示、任意浏览功能。三维模型需最真实地反映环境风貌、建筑风格和肌理。三维模型可以导入、导出通用格式进行动态化管理。
5、 历史建筑挂牌要求
对优秀历史建筑保护牌设计三—五个方案，待方案确定后，按统一规格加工制作，实地悬挂在醒目的位置。保护牌可采用金属腐蚀刻填色或石材雕刻为材质，体现历史建筑厚重的历史感和沧桑感；运用中英文对照，牌名标为"优秀历史建筑”(下标英文：“HERITAG ARCHITECTURE”），中部标注建筑信息（简述建筑年代、建筑风格、房屋历史、名人职业等信息）；下方标“南通市人民政府 年 月 日公布”。
六、成果要求
1、1：500地形图数据（AutoCAD的DWG格式，光盘2张）；
2、优秀历史建筑图册（A3规格彩色打印装订，20 本，含配套光盘）；
3、文物保护单位和优秀历史建筑图数据（AutoCAD的DWG格式，光盘2张）；
4、“南通市文保单位及历史建筑管理信息系统”（完成数据录入、安装和培训，系统免费维护三年）；
5、测绘技术设计书、质量检查报告、技术总结（电子文档光盘2张、A4规格且装订成册的打印件3套）。
七、时间要求
1、2011年9月底前进行前期资料的收集、调研。
2、2011年10月中旬完成试验区建筑图测绘。
3、2011年11月30日完成入库，提交中间成果评审。
4、2011年12月20日，提交最终成果验收。

南通市规划局
二〇一一年九月
八、附件：待测建筑统计表

省级文物保护单位
编号
名称
幢数
备注
JS-7
丁古角明代住宅
1

JS-8
南关帝庙明清住宅
15

合计
2
16

市级文物保护单位
编号
名称
幢数

NT-1
南通农科大学校舍
2

NT-2
濠南别业西楼
1

NT-3
启秀别业
1

NT-8
静业庵
1

NT-11
富贵巷明代住宅
1

NT-13
李方膺故居
1

NT-14
掌印巷清代住宅
4

NT-15
女红传习所旧址
1

NT-16
金沧江故居
3

NT-17
赵丹故居
2

NT-18
冯旗杆巷明代住宅
3

NT-20
白雅雨故居
5

NT-22
唐闸红楼
1

NT-24
虞楼
3

NT-26
军山气象台遗址
3

NT-28
大达内河轮船公司旧址
1

NT-30
南通市劳动人民文化宫
5

NT-31
城南别业
1

NT-32
纺织博物馆"大生纺织车间"
1

NT-33
伶工学社旧址
8

NT-34
狼山天主教堂
1

合计
21
49

优秀历史建筑
编号
名称
幢数

LS-1
胡长龄故居
2

LS-2
范当世故居
7

LS-3
史白烈士故居
2

LS-4
袁氏住宅
15

LS-5
钱素凡故居
2

LS-6
南通工商联合会
4

LS-7
唐闸老工房
5

LS-8
唐闸西工房
4

LS-9
唐闸北工房
1

LS-10
拆(唐闸南工房)
10

LS-11
广生榨油股份有限公司
2

LS-12
通海五属公立中学
1

LS-13
私立实业敬孺中学
2

LS-14
西山村庐
3

LS-15
东奥山庄遗址
1

LS-16
五松别业
3

LS-17
周家禄公馆
1

LS-18
通州女师及通崇海泰商务总会旧址
12

LS-19
泽生外港水利公司
2

LS-20
南通医学专门学校附属医院
1

LS-21
上海银行南通分行
1

LS-22
南通大储堆栈打包公司
10

LS-23
因树斋
2

LS-24
大生副厂车间、水塔
0

LS-25
牙科诊所
1

LS-26
唐闸三新池澡堂
1

LS-27
特来克故居
1

LS-28
图书馆
1

LS-29
大生纱厂仓库
4

LS-30
陈葆初故居
1

LS-31
徐赓起故居
7

LS-32
大、小巷清民国民居群
20

LS-33
黄耀曾院士故居
3

LS-34
西南营民清住宅
20

LS-35
西南营清代住宅
20

LS-36
南关帝庙巷民国住宅
6

LS-37
西南营54号民国住宅
4

LS-38
包庄行故居
1

LS-39
惠民坊西巷清代民居
8

LS-40
南公园
1

合计
40
192

总合计
63
259

注：各保护地块建筑幢数为按地形图统计，需经现场调查核实。
