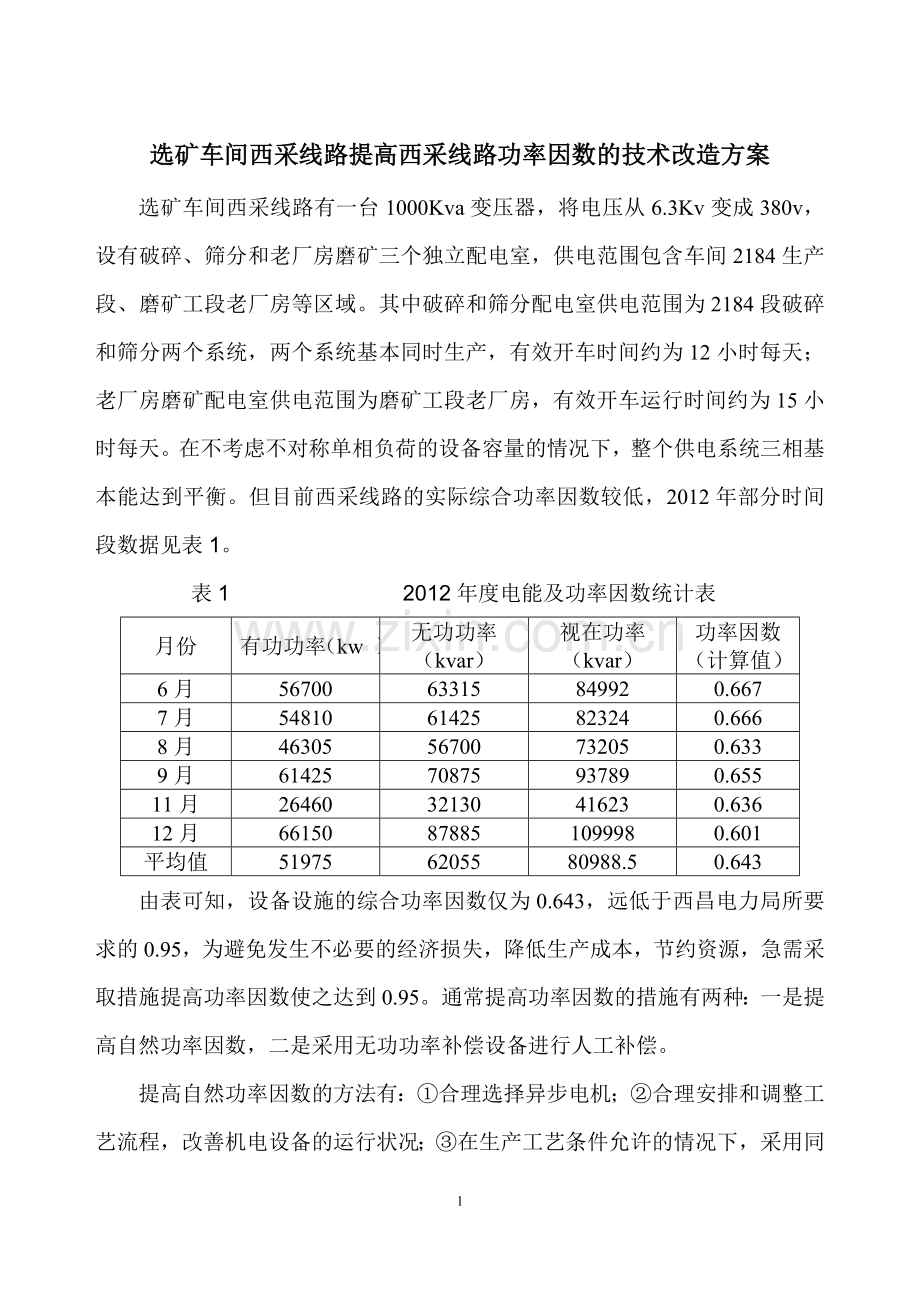

选矿车间西采线路提高西采线路功率因数的技术改造方案
选矿车间西采线路有一台1000Kva变压器，将电压从6.3Kv变成380v，设有破碎、筛分和老厂房磨矿三个独立配电室，供电范围包含车间2184生产段、磨矿工段老厂房等区域。其中破碎和筛分配电室供电范围为2184段破碎和筛分两个系统，两个系统基本同时生产，有效开车时间约为12小时每天；老厂房磨矿配电室供电范围为磨矿工段老厂房，有效开车运行时间约为15小时每天。在不考虑不对称单相负荷的设备容量的情况下，整个供电系统三相基本能达到平衡。但目前西采线路的实际综合功率因数较低，2012年部分时间段数据见表1。
表1 2012年度电能及功率因数统计表
月份
有功功率（kw ）
无功功率（kvar）
视在功率（kvar）
功率因数
（计算值）
6月
56700
63315
84992
0.667
7月
54810
61425
82324
0.666
8月
46305
56700
73205
0.633
9月
61425
70875
93789
0.655
11月
26460
32130
41623
0.636
12月
66150
87885
109998
0.601
平均值
51975
62055
80988.5
0.643
由表可知，设备设施的综合功率因数仅为0.643，远低于西昌电力局所要求的0.95，为避免发生不必要的经济损失，降低生产成本，节约资源，急需采取措施提高功率因数使之达到0.95。通常提高功率因数的措施有两种：一是提高自然功率因数，二是采用无功功率补偿设备进行人工补偿。

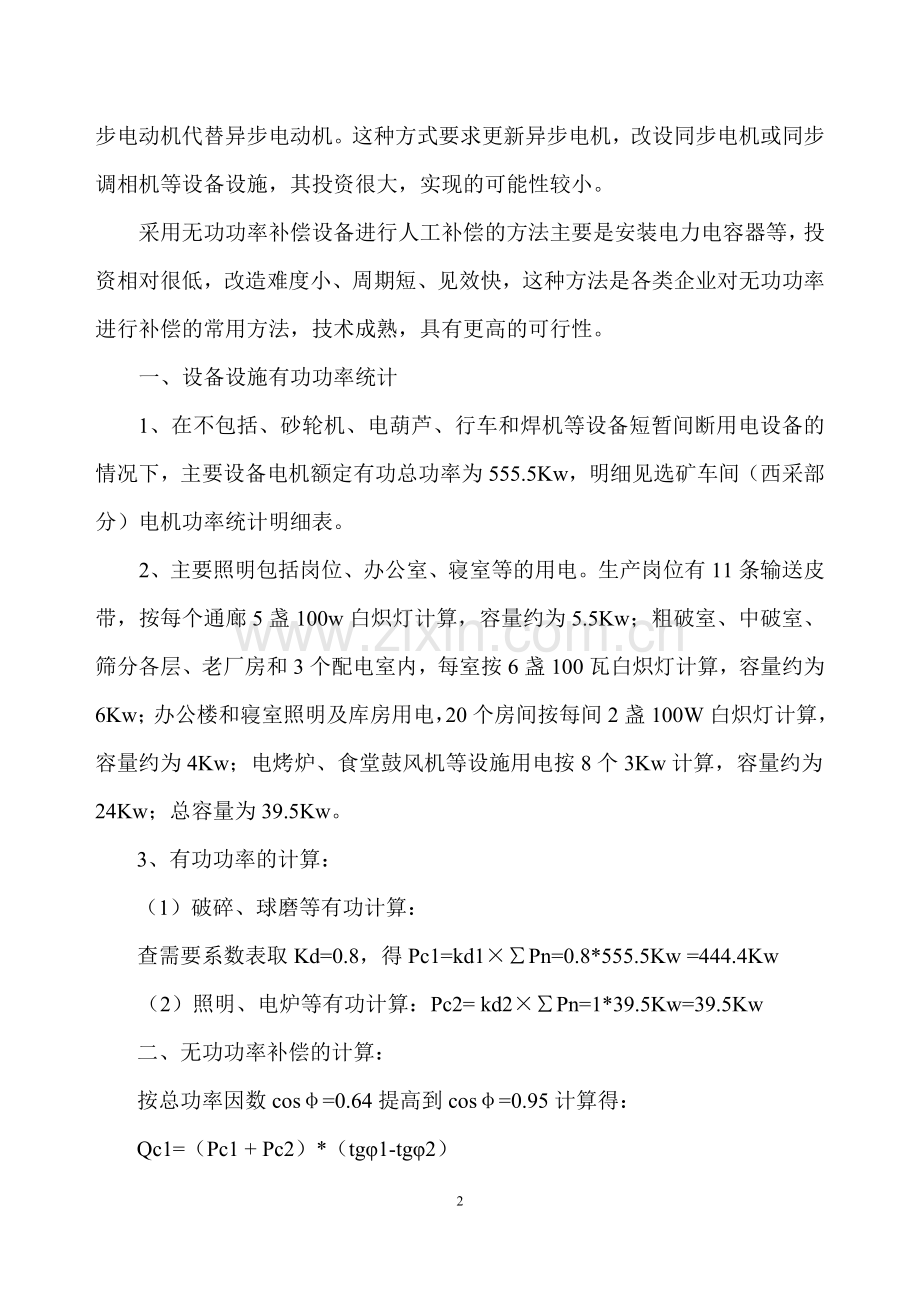

提高自然功率因数的方法有：①合理选择异步电机；②合理安排和调整工艺流程，改善机电设备的运行状况；③在生产工艺条件允许的情况下，采用同步电动机代替异步电动机。这种方式要求更新异步电机，改设同步电机或同步调相机等设备设施，其投资很大，实现的可能性较小。
采用无功功率补偿设备进行人工补偿的方法主要是安装电力电容器等，投资相对很低，改造难度小、周期短、见效快，这种方法是各类企业对无功功率进行补偿的常用方法，技术成熟，具有更高的可行性。
一、设备设施有功功率统计
1、在不包括、砂轮机、电葫芦、行车和焊机等设备短暂间断用电设备的情况下，主要设备电机额定有功总功率为555.5Kw，明细见选矿车间（西采部分）电机功率统计明细表。
2、主要照明包括岗位、办公室、寝室等的用电。生产岗位有11条输送皮带，按每个通廊5盏100w白炽灯计算，容量约为5.5Kw；粗破室、中破室、筛分各层、老厂房和3个配电室内，每室按6盏100瓦白炽灯计算，容量约为6Kw；办公楼和寝室照明及库房用电，20个房间按每间2盏100W白炽灯计算，容量约为4Kw；电烤炉、食堂鼓风机等设施用电按8个3Kw计算，容量约为24Kw；总容量为39.5Kw。
3、有功功率的计算：
（1）破碎、球磨等有功计算：
查需要系数表取Kd=0.8，得Pc1=kd1×∑Pn=0.8*555.5Kw =444.4Kw
（2）照明、电炉等有功计算：Pc2= kd2×∑Pn=1*39.5Kw=39.5Kw
二、无功功率补偿的计算：
按总功率因数cosφ=0.64提高到cosφ=0.95计算得：
Qc1=（Pc1 + Pc2）*（tgφ1-tgφ2）
=（444.4+39.5）*(tanarccos0.643-tanarccos0.95)
=483.9Kw*（1.1911-0.3287）=417.3Kvar
即补偿容量为417.3Kvar，再考虑负荷的单位使用时间和全时段不同时使用等因素，对负荷有功功率做一定的调整，按85%计算，则无功功率补偿为：417.3Kvar*0.85=354.7Kvar，即350kvar左右。（建议：有一定可调范围量）
三、安装地点及其它
根据以上的补偿要求，在选型上宜选取成套设备（柜）。利用现有条件，在2184段一号配电室室内进行安装，采用低压三角形联接方式，相关安装示意图（1）及厂家技术资料附后，供参考。
四、费用投入计算
改造投入主要由设备材料、人工及运输费组成，合计24235元，具体如下：
1、设备和材料费用：
名称
规格（型号）
数量
金额（元）
备注
低压无功功率补偿成套柜
GGJ-1
1台
18000
电压：380V；电压允许偏差：10%；补偿容量：350KVar；分组自动投切；单组容量40KVar左右；
铝排
60*10
9米
300
变电站倒电用
铝排
60*5
6米
100
柜内联结
铜芯线
16mm2
20米
300
接地电线
电缆
YC 3*50
20米
3000

氧气、乙炔

1套
120

焊条
φ3.2mm
10Kg
55

螺栓
φ12*40 mm
100套
200
配螺母、垫片
接地扁钢
40*4
50Kg
250

线手套

20双
42

绝缘胶带

30圈
96

油漆
红、黄、绿色
各一小桶
150
5Kg/桶
汽油
97#
20 Kg
160

油漆刷子
50mm
3把
12

合计

21785

2、安装人工费用：
项目内容
工作量
金额（元）
备注
运输及准备工作
5人2天
500
包括清理电缆沟
拆除旧配电柜
5人1天
250

安装补偿柜
3人2天
300

制作铝排
4人5天
1000

联（焊）接接地
3人4天
600

刷漆
3人2天
300

调试
3人2天
300
安全、技术人员
合计：
65工日
3250

3、车辆运输及其它费用：
（1）小车一个台班，计1×200=200元；
（2）装载机一个台班，计1×1000=1000元；
合计：1200元。
五、改造后可将西采线路2184段负载设备设施的综合功率因数从0.643提高至0.95左右，从而提高整个西采供电系统的综合功率因数，避免发生不必要的经济损失，并且一次投入后，长期使用受益，降低生产成本。

选矿车间
二〇一三年三月十一日

选矿车间（西采部分）电机功率统计明细表
序号
电机类型
功率
安装位置
使用情况
台数
备注
1
新型笼式
1.1Kw
老厂房给矿机
使用中
1
不包括砂轮机、电葫芦、行车和焊机等短暂间断用电设备，铁矿山系统部分拆除，破碎保留部分设备较少且不同时运行两套系统，故补偿容量计算上忽略不计
3
新型笼式
2.2Kw
老厂房水磁选
使用中
1
4
新型笼式
2.2Kw
老厂房提升分级
使用中
1
5
新型笼式
3Kw
650干磁
使用中
1
6
新型笼式
3Kw
中碎稀油站
使用中
1
7
新型笼式
4Kw
中碎上油泵
使用中
1
8
新型笼式
7.5Kw
振动筛
使用中
1
9
新型笼式
7.5Kw
直线筛
使用中
1
10
新型笼式
7.5Kw
新直线筛
使用中
1
11
新型笼式
7.5Kw
800干磁
使用中
1
12
新型笼式
5.5Kw
老厂房分级机
使用中
1
13
新型笼式
5.5Kw
老厂房盘式磁选
使用中
1
14
新型笼式
5.5Kw
水磁选
使用中
1
15
新型笼式
7.5Kw
9#皮带机
使用中
1
16
新型笼式
3Kw
粗粉池搅拌桶
使用中
1
17
滑差调速
13Kw
板式给矿机
使用中
1
18
新型笼式
155Kw
中碎圆锥破
使用中
1
19
绕线式
80Kw
粗破
使用中
1
20
绕线式
95Kw
老厂房球磨
使用中
1
21
新型笼式
88Kw
1--4号皮带
使用中
4
22
新型笼式
22Kw
斜坡皮带
使用中
1
23
电滚筒
7.5Kw
6皮带
使用中
1
24
电滚筒
7.5Kw
5皮带
使用中
1
25
电滚筒
7.5Kw
15号
使用中
1
26
电滚筒
7.5Kw
14号
使用中
1

合计：
555.5Kw
