黄矸塘煤矿
人员定位系统技术安装措施

施 工 单 位：机电队
施 工 单位负 责 人：冯显全
施工单位措施编制人：曾 刚
措 施 编 制 日 期：2013-9-6

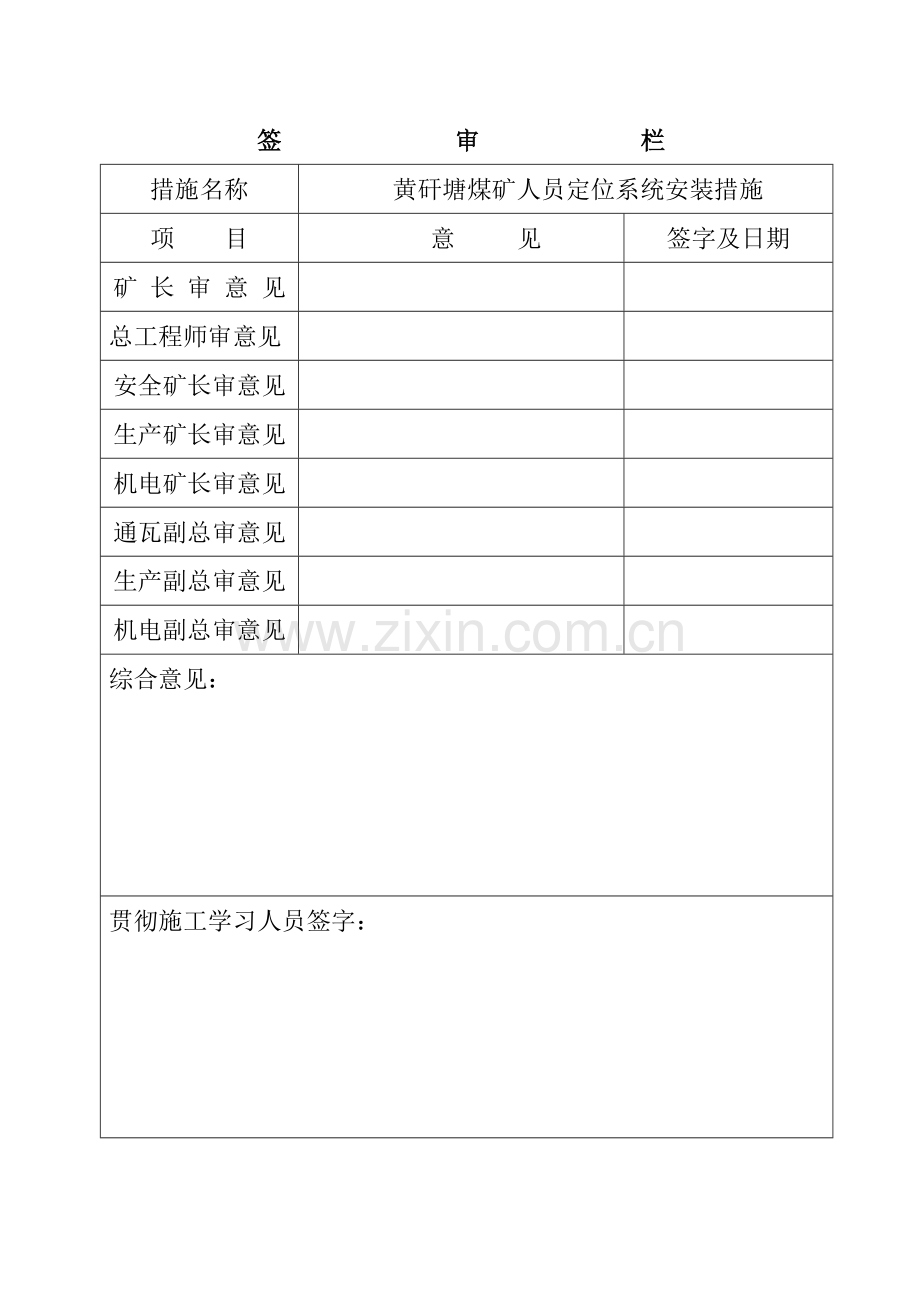

签 审 栏
措施名称
黄矸塘煤矿人员定位系统安装措施
项 目
意 见
签字及日期
矿 长 审 意 见

总工程师审意见

安全矿长审意见

生产矿长审意见

机电矿长审意见

通瓦副总审意见

生产副总审意见

机电副总审意见

综合意见：

贯彻施工学习人员签字：

一、 概述：
巷道即将施工，需要安装人员定位系统，为确保设备安设符合要求和施工安全起见，特制定本措施：
施工组织：
1、 施工地点：调度室及巷道
2、 施工单位：机电队
3、 施工时间：2013年9月6日——施工结束
4、 施工人员：机电队
5、 施工负责人：冯显全
1） 负责施工进度的完成情况和施工质量保证。
2） 负责施工人员的组织、分工和协调等工作。
3） 负责停送电的联系工作。
4） 负责施工过程中工具、材料的准备工作。
6、 施工安全负责人：明方容
1） 负责施工过程中施工人员对施工安全技术措施的执行情况。
2） 负责施工过程中人员的安全及设备的完好情况。
3） 负责监督施工过程中的安全情况，发现隐患及时责令停止作业，待隐
患消除在萌芽状态后方可继续施工。
二、工程概述
1、工程概况
黄矸塘煤矿矿井人员定位系统主要通过安装监测分站、读卡器等设备，由通讯电缆接至地面机房，通过计算机，显示屏等设备，将下井人员轨迹及所处位置显示出来。安装人员定位系统是一项科技工程。为保证各设备安装符合规程要求及缆线敷设的质量和安全，特制定本安全技术措施，各相关人员须认真执行。主要的工程量如下：
1） 安装监测分站及电源箱各4台；
2） 读卡器15台；
3） 敷设矿用通讯阻燃电缆3000米。
  2、工程特点：
  1、电缆分+606水平和+553水平两个水平敷设；
  2、各设备必须按照《AQ1048-2007》的要求安装
三、安装前的准备
1、根据施工需要配备相应的施工人员，经入井前培训、考试合格后方可入井作业。安装施工前组织相关工程、技术、管理人员熟悉施工图纸，学习本工程使用的规范和有关技术操作规程，确定施工程序，以便科学组织施工。
  2、按照材料设备计划进行施工材料设备的准备，并对其进行检修和检验。
 3、准备好施工（拆除、打运、安装）所需的工具。
 4、提前加工好施工所需的架子、梯子等辅助工具。
 5、施工组织：采用“2 8”制作业方式：即每天早班和中班每班8小时，正常进行安装施工。
四、施工方法与技术措施
1、施工方法及要求
1）、人员定位装置及电缆运到施工现场后，要首先检查作业环境的安全状况，巷道支护情况，然后对监控装置及电缆进行外观检查，以防运输过程中受损。
2）、先敷设读卡器电缆，吊挂好读卡器。信号传输电缆接头处用本安接线盒连接好。
 3）、分站电源连接时停电地点选在该掘进巷道供电开关的上一级控制开关。进行电源连接时停送电必须严格按照电工操作规程施工，停送电时严格按照“黄矸塘煤矿停送电制度”进行操作，并派专人停送电及看护，然后进行电源连接。
  4）、接线完成后，检查接线是否正确，走线是否美观，是否符合电气防爆技术要求，接地线是否正确连接，用毛刷清理干净开关内的铜丝等杂物，处理好隔爆面，上紧开关防爆面螺丝，然后方可送电，接通分站电源，对传感器供电。
 5）、监测分站和读卡器运行正常后，施工人员方可离开现场。
   2、施工技术要求
  1）、进入现场的施工人员必须经过措施贯彻，并且佩戴合格的劳保用品。
  2）、安装时，在设备吊装过程中，应加强指挥，避免设备碰撞梁、墙、柱。重要的设备指定专人管理、保管与存放。
  3）、若设备上方进行施工作业，采用搭设防护架，上铺木跳板。
 4）、对于电气设备必须做到防雨淋、防潮湿。
  5）、传输电缆使用阻燃电缆，传输电缆不得与风水管路、动力电缆同侧敷设。传输电缆如与风水管路、动力电缆同侧敷设时，必须在风水管路上方300mm以上距离，动力电缆100mm以上距离。电缆敷设时要有适当的驰度，要求在外力作用时能自由坠落。电缆悬挂高度应大于矿车和运输机的高度，并尽量位于人行道一侧。
 6）、监控电缆每节电缆要不低于200米。监控电缆接头处要用本安接线盒连接，电缆进线嘴连接要牢固、密封要良好，密封圈直径和厚度要合适，电缆与密封圈之间不得包扎其他物品。电缆护套应伸入器壁内5 ～15 毫米。接线应整齐、无毛刺，芯线裸露处距卡爪或平垫圈不大于5 毫米，腔内连线松紧适当。接线盒不得设置在淋水处，接线盒处电缆要有一定的余量，并用尼龙扎丝扎紧0万U豆体验卡
