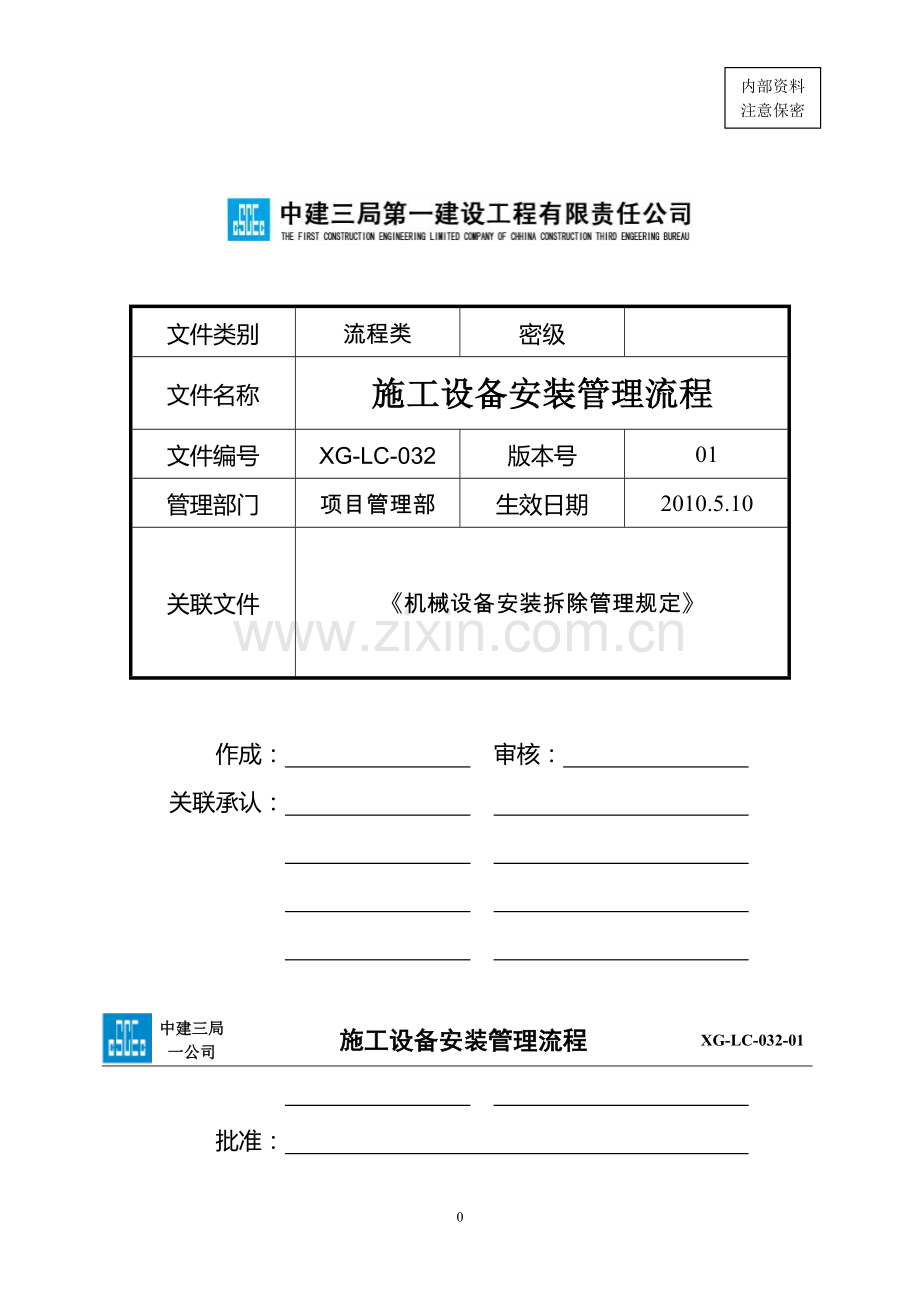

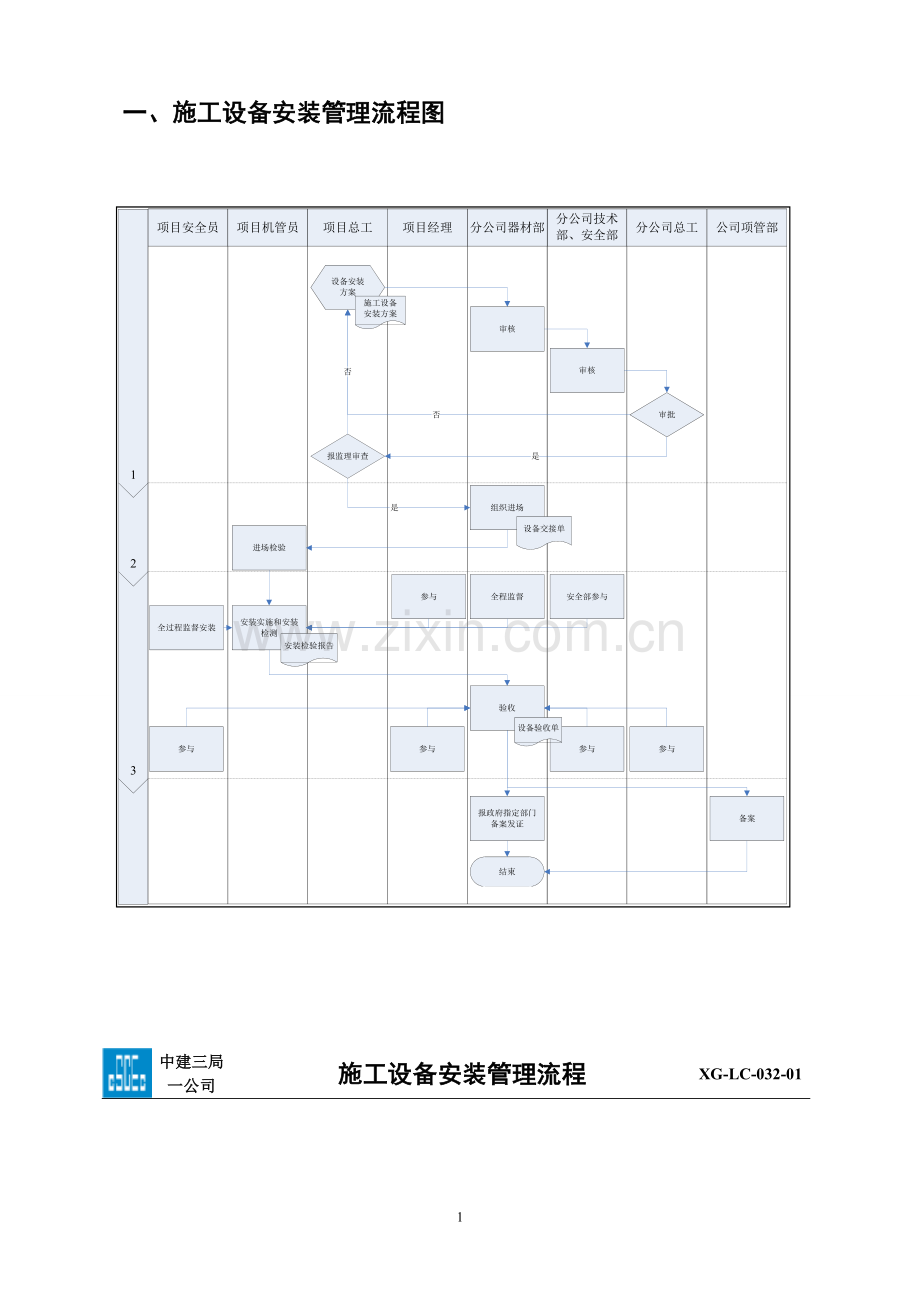

内部资料注意保密文件类别流程类密级文件名称施工设备安装管理流程文件编号 XG-LC-032 版本号 01 管理部门项目管理部生效日期 2010.5.10 关联文件《机械设备安装拆除管理规定》作成：审核：关联承认：批准：中建三局一公司施工设备安装管理流程 XG-LC-032-01 一、施工设备安装管理流程图中建三局一公司施工设备安装管理流程 XG-LC-032-01 二、施工设备安装管理流程释义序号主要内容时限要求 1 安装方案由项目总工协调安装单位项目技术负责人编制（项目机管员协助）。方案主要包括工程概况、机械设备选配、作业程序及要求、劳动组合、技术措施、安全措施、进度计划、物资准备和分阶段验收、应急预案和安全事故预防措施。 2 方案经项目总工审核后呈报分公司器材部、技术部、安全部审核和分公司总工审核，由项目总工报给监理单位审查。属于危险性较大工程范围的设备安装应组织专家论证。 3 项目机管员负责组织设备进场验收，设备检验合格后组织安装，分公司器材部全程监督，分公司安全部、项目安全员等对安装过程进行监督，保证安全质量，杜绝安全事故。 4 分公司器材部组织安装单位、出租单位、分公司安全部进行内部验收，并报分公司总工批准。 5 内部验收合格后，报监理及政府主管部门验收、发证，报公司项管部备案。中建三局一公司报审表 XG-LC-032-01 附表 1/11 工程名称：编号：致：（承租单位）我方已根据施工合同的有关规定完成了的编制，并经我单位技术负责人审查批准，请予以审查。附：安装单位（章）负责人：日期：项目审核意见：机管员：安全员：项目技术负责人：日期：分公司审核意见：安全部：技术部：项管部：器材部：分公司总工：日期：中建三局一公司塔式起重机基础验收表 XG-LC-032-01 附表 2/11 工程名称出租单位出租负责人安装单位安装负责人检查（测）项目检查（测）结果结论塔吊基础设计方案路基允许承载力 KN/m2 钢筋、预埋件隐蔽验收记录桩验收记录基础平台平整度基础平台尺寸暗沟、防空洞、坑（有、无）排水沟（有、无）高压线（有、无）混凝土强度（附实验报告）验收结论：年月日验收人签名出租单位安装单位项目经理分公司意见：器材部安全部分公司分管领导：年月日器材部安全部分公司分管领导：年月日中建三局一公司塔式起重机安装验收表 XG-LC-032-01 附表 3/11 工程名称出租单位出租负责人安装单位安装负责人检测单位资质证号设备名称规格型号出厂编号自编号安装高度回转半径 60m 最大起重量 t 安装时间年月日验收时间年月日负荷试验项目最大幅度检验记录结论半径（m）吊重（t）满负荷100% 静负荷125% （只对新机初装时进行）动负荷110% 序号检查项目检查内容与要求实测实量实查验收结果一资料部分起重机械基础（隐蔽工程）验收记录塔式起重机垂直度测量记录经审批的安装（拆除）方案有健全的安全管理制度和岗位责任制有荷载警示标志牌、限载标志牌、操作规程牌、司机、指挥定人定机牌，验收合格牌齐全司机、指挥人员已接受技术交底、进场教育并经培训持证上岗资料基础有基础设计图，按图纸放线定位地基持力层情况是否与方案一致混凝土强度等级是否符合要求钢筋是否符合设计要求预埋件（螺栓）定位尺寸，误差：-1～+1 断面尺寸是否符合要求，误差：-8～+5 基础顶面标高是否符合要求，基础水平度误差，△≤L‰ （）（）（）（）二结构部分各结构防腐好，主要受力构件断面腐蚀深度应不大于原尺寸的10% 各部连接螺栓、销、轴紧固牢靠安全防护装置安装齐全塔式起重机塔身轴心对支承面的侧向垂直度：偏差不大于4/1000，基础无积水中建三局一公司塔式起重机安装验收表（续表） XG-LC-032-01 附表 4/11 序号检查项目检查内容与要求实测实量实查验收结果三机械部分减速机构无异响、无漏油各刹车装置灵敏可靠联轴器无裂纹，联结牢固，运行无异响各滑轮、滚轮完好，无过度磨损钢丝绳润滑良好，符合国家安全使用规定放出最大长度后，卷筒上至少保留3圈，两端的突沿到最外层钢丝绳的距离不小于钢丝绳直径的2倍吊钩不得有裂纹，不得补焊，磨损和变形不得超标准，并有可靠的防脱钩保险装置四安全距离与防护塔机距输电线路塔机金属结构任何部件与架空输电线的安全距离应符合规定，否则应有可靠的防护塔机设专用电箱，由专用电缆供电，进线端设断路器，垂直输送电缆应按规定间隔固定避雷线的接地应符合规定，接地电阻不大于4Ω 主电路、控制电路的绝缘电阻应不小于0.5MΩ 五安全装置力矩限制器灵敏可靠起重量限制器灵敏可靠起升高度限位器灵敏可靠变幅小车行程限位器灵敏可靠回转限位灵敏可靠吊钩、卷筒保险装置完整可靠检测结论（附检测报告）验收结论验收人签名出租单位安装单位项目机管员项目安全员项目经理年月日年月日年月日年月日年月日分公司意见：器材部安全部分公司分管领导：年月日中建三局一公司施工电梯基础验收表 XG-LC-032-01 附表 5/11 工程名称出租单位出租负责人安装单位安装负责人验收项目及标准要求实测数据验收结论基础的承载能力不小于 KN/m2 土的干密度 g/cm2 基础混凝土强度（并附试验报告）基础周围有无排水设施基础地下有无暗沟、孔洞（附钎探资料）混凝土基础尺寸（预埋件尺寸）和地脚螺栓数量、规格是否符合图纸及说明书要求混凝土基础表面平整情况验收结论：年月日验收人签名出租单位安装单位项目经理分公司意见：器材部安全部分公司分管领导：年月日中建三局一公司外用电梯安装验收表 XG-LC-032-01 附表 6/11 工程名称出租单位出租负责人安装单位安装负责人检测单位资质证号设备名称规格型号出厂编号自编号拟安装高度初安装高度 m 娇厢 t 人安装时间年月日验收时间年月日序号检查项目检查内容与要求实测实量实查验收结果一资料部分起重机械基础（隐蔽工程）验收记录施工电梯垂直度测量记录经审批的安装（拆除）方案有健全的安全管理制度和岗位责任制荷载标志牌、操作规程牌，机长、司机、定人定机牌，验收安全警示牌、验收合格牌齐全司机已接受技术交底、进场教育及经培训合格持证上岗二结构部分各结构防腐，受力杆件无严重腐蚀各部位连接螺栓紧固牢靠附墙件安装间距不大于9m，预埋件、附墙杆件连接紧固牢靠本机要求自由高度应符合要求架体的垂直度偏差不得超过1‰ 基础平整，无积水且有排水措施三机械部分钢丝绳符合安全使用规定、且绳卡数量不少于3个，有鸡心环，滑鞍放置正确，且紧固可靠驱动齿轮副啮隙规定为0.1mm，切无过度磨损减速机构无异响，无漏油导轮、滚轮调整间隙及磨损符合规定刹车装置灵敏可靠四电气部分电缆是否有破损老化，起升下降是否有卡死现象操作盘仪表信号装置是否齐全完好防雷接地连接应符合规定，接地电阻不大于10Ω 电气设备与金属结构作保护接零，重复接地电阻小于4Ω 中建三局一公司外用电梯安装验收表（续表） XG-LC-032-01 附表 7/11 序号检查项目检查内容与要求实测实量实查验收结果五安全保护装置与安全防护上下行程限位装置安装符合要求，灵敏度可靠限速器安装正常，断电灵敏电磁磨擦片间隙磨损符合规定要求箱笼门、底笼门各电气机械连锁开关齐全，灵敏可靠门栏开启正常底层进出口处有安全防护网，并符合防护要求各楼层通道口，必须装设防护门及防护围栏，且须牢固，灵敏可靠上下联络信号齐备有效，载重量指示器，灵活可靠六空载试验电气系统、连锁装置、操作系统功能及动作准确安全保护装置动作准确、可靠传动机构平稳、无明显冲击、振动及油箱漏油等异常现象额定荷载试验额定荷载试验：重量： 2 t 电气系统、连锁装置、操作系统正常、动作准确安全保护装置动作准确、可靠传动机构平稳、无明显冲击、振动及油箱漏油等异常现象超载试验超载试验：125% 重量 t（新机初装时），正常超载试验110% 重量 2.2 t 电气系统、连锁装置及操作系统正常、动作准确安全保护装置动作准确、可靠金属结构部分不得出现永久变形，可见裂纹、连接损坏、松动现象传动机构不得有异常现象注：双笼电梯分别对主副梯笼进行试验坠落试验电梯的结构及连接应无任何损坏及永久变形电梯箱笼底板在各方向的水平度偏差，不大于30mm 注：坠落试验后，须调整速度限制器正常状态检测结论（附检测报告）验收结论验收人签名出租单位安装单位项目机管员项目安全员项目经理年月日年月日年月日年月日年月日分公司意见：器材部安全部分公司分管领导：年月日中建三局一公司井字架（龙门架）安装验收表 XG-LC-032-01 附表 8/11 工程名称出租单位出租负责人安装单位安装负责人设备名称规格型号出厂编号自编号拟安装高度 m 初安装高度 m 额定起重量 t 扒杆工作半径 m 安装时间验收时间序号检查项目检查内容与要求实测实量实查验收结果一管理与资料起重机械基础（隐蔽工程）验收记录井架垂直度测量记录经审批的安装（拆除）方案井架安装前的机械及结构性能检测报告有健全的安全管理制度和岗位责任制吊篮容许载重标志牌、严禁乘人警告牌、安全技术操作规程牌、定人定机牌、验收合格牌齐全操作人员已接受技术交底、进场教育及经培训合格持证上岗二结构部分各结构防腐，主要受力杆件断面腐蚀量应不大于原尺寸的10% 各连接杆件螺栓齐全，固定牢固滑轮无缺损及严重磨损，安装符合要求且牢固防脱槽装置有效架体的垂直度偏差，新机不大于全高5‰，各次使用的不大于全高不超过3‰，并不得超过200mm 三吊臂卷扬机安装平稳牢固，且距第一导向轮中心距离不少于卷筒长度的15～20倍钢丝绳放出最大长度后，卷筒上至少保留三圈，卷筒两端凸缘至外层钢丝绳的距离，不得小于钢丝绳直径的2倍钢丝绳直径与绳卡匹配正确，绳卡间距合理，鞍座放置以及绳卡数量符合要求钢丝绳符合国家安全使用规定，工作时无拖地、浸水、有过路保护卷筒上应安装防脱绳装置卷扬机上方应搭设能防落物冲击和防晒防护棚中建三局一公司井字架（龙门架）安装验收表（续表） XG-LC-032-01 附表 9/11 序号检查项目检查内容与要求实测实量实查验收结果四井架与输电线路距离及电器防护设置专用电箱，工作照明与主电源开关相对独立，门锁齐全，防雨良好，防短路、失压过电流漏电保护装置灵敏可靠防雷接地连接应符合规定，接地电阻不应大于10Ω 井架的金属结构和缆风绳的任何部位与架空输电线的安全距离应符合规定，否则应有可靠的防护五安全防护装置必须装设停靠装置，且须灵活可靠各楼层的通道口，应设置常闭型的防护门或防护围栏，且须牢固、灵活可靠必须装设吊篮进出料口安全门，两侧设围栏并应与安全停靠装置互为联动且须灵活可靠井架架体地面进料口需有与吊篮安全门联动的安全门，其上方必须设置防护棚，搭设应符合要求必须设置上行程限位器（高井架还应设置下限位器），宜安装在卷扬机卷筒轴端或导向滑轮上部适当位置应装设紧急断电开关，安装必须符合要求有可靠的通讯联络系统六架体稳定基础基础应符合要求，地脚螺栓连接牢固，无积水且有排水措施缆风绳缆风绳应采用直径不小于9.3mm的钢丝绳架高在20m以下时，至少设一组缆风绳，21-30m时，不少于2组缆风绳缆风绳与地面成45°-60°夹角，地锚、花篮螺栓、绳卡固定应符合要求附墙架 30m以上高度井架必须采用刚性附墙架，其间距不宜大于9m 附墙架与建筑结构的连接应符合要求，刚性杆件杆件与预埋的连接应牢固可靠架体顶部的自由高度不得大于6m 检测结论（附检测报告）验收结论验收人签名出租单位安装单位项目机管员项目安全员项目经理年月日年月日年月日年月日年月日分公司意见意见：器材部安全部分公司分管领导：年月日中建三局一公司塔式起重机附着（加节）验收表 XG-LC-032-01 附表 10/11 工程名称出租单位出租负责人安装单位安装负责人设备名称规格型号出厂编号自编号附着道数顶升前高度 m 顶升后高度 m 附着时间年月日加节时间年月日序号检查项目检查内容与要求实测实量实查验收结果一附着检查附着安装前，检测塔身垂直度是否符合规定（附着架至基础面的充许偏差不大于2‰）安装附着框前，检查附着装置是否正常；附着杆应与地面平行，偏角不大于±8°. 附着连接杆质量检验是否达到设计要求。附着框架、附着杆连接可否可靠、紧固。附着杆与建筑物结构锚固是否符合要求。附着架的安装间距是否符合要求。二塔机加节检查标准节拼装连接可靠，螺栓预紧力矩符合要求。顶升液压油缸、油管完好，工作正常。顶升横梁、支撑步级可靠。标准节扶梯、休息平台安装齐全、紧固。附着架上塔身自由高度符合说明书规定和安装方案要求（）m，不得任意加高塔身自由高度。塔机标准节安装连接螺栓或销紧固可靠。安全装置、吊钩变幅限位符合要求，灵敏、可靠。供电电缆固定牢靠。验收结论验收人签名出租单位安装单位项目机管员项目安全员项目经理年月日年月日年月日年月日年月日分公司意见：器材部安全部分公司分管领导：年月日中建三局一公司施工电梯加节安装验收表 XG-LC-032-01 附表 11/11 工程名称出租单位出租负责人安装单位安装负责人设备编号施工地点规格型号原高度接高后高度项目检查内容结果接高前检查天轮及配重是否按要求拆下附着件、标准节型号及数量是否正确、齐全附着件、标准节是否有开焊、变形和裂纹问题吊杆是否灵活可靠、吊具是否齐全吊笼起、制动是否正常、无异常响声安全装置是否灵敏、可靠地线是否压接牢固在使用控制盒操作时，其他操作装置应均不起作用，但吊笼的安全装置仍应起保护装置接高后检查标准节连结是否可靠，螺栓是否齐全标准节连结螺栓拧紧力矩是否符合技术要求导轨架安装垂直误差是否符合技术要求天轮与配重安装是否符合技术要求限位开关、极限开关安装是否符合技术要求，是否灵敏、可靠附着件的安装是否符合技术要求附着架的安装间距是 m（说明书要求 m）验收结论：年月日验收人签名出租单位安装单位项目机管员项目安全员项目经理分公司意见：器材部安全部分公司分管领导：年月日 20
