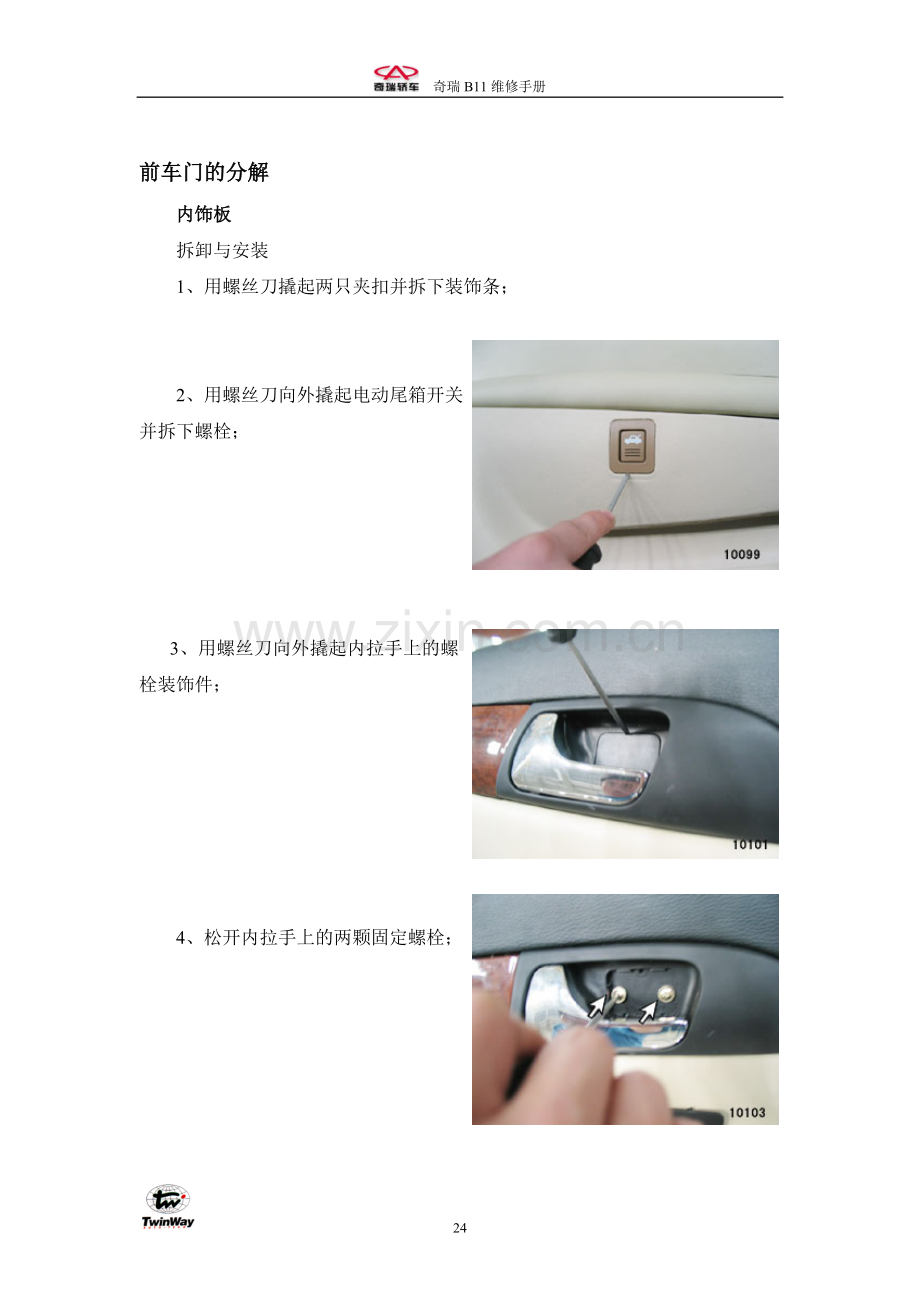

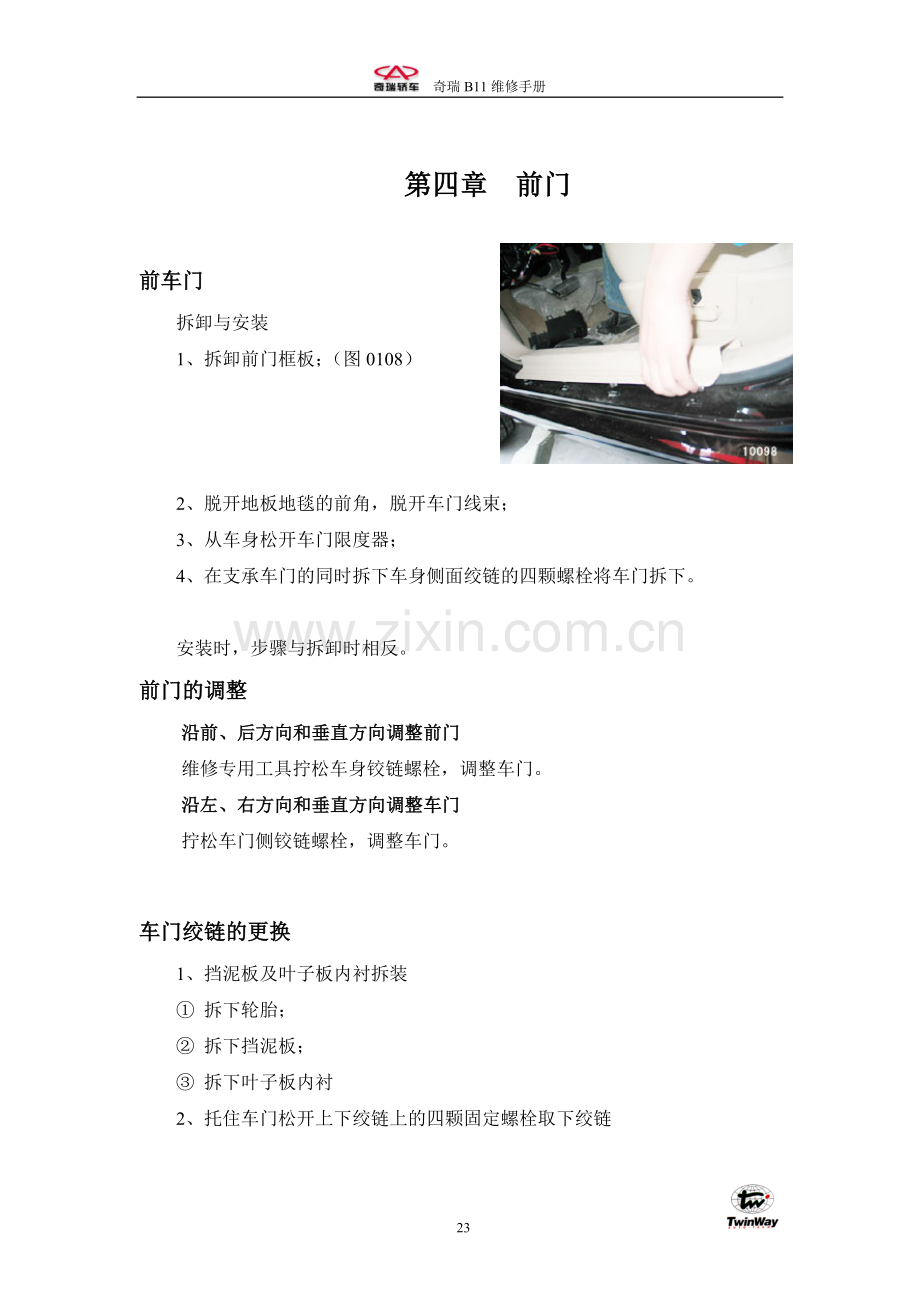

奇瑞B11维修手册第四章前门前车门拆卸与安装 1、拆卸前门框板；（图0108） 2、脱开地板地毯的前角，脱开车门线束； 3、从车身松开车门限度器； 4、在支承车门的同时拆下车身侧面绞链的四颗螺栓将车门拆下。安装时，步骤与拆卸时相反。前门的调整沿前、后方向和垂直方向调整前门维修专用工具拧松车身铰链螺栓，调整车门。沿左、右方向和垂直方向调整车门拧松车门侧铰链螺栓，调整车门。车门绞链的更换 1、挡泥板及叶子板内衬拆装 ① 拆下轮胎； ② 拆下挡泥板； ③ 拆下叶子板内衬 2、托住车门松开上下绞链上的四颗固定螺栓取下绞链前车门的分解内饰板拆卸与安装 1、用螺丝刀撬起两只夹扣并拆下装饰条； 2、用螺丝刀向外撬起电动尾箱开关并拆下螺栓； 3、用螺丝刀向外撬起内拉手上的螺栓装饰件； 4、松开内拉手上的两颗固定螺栓； 5、旋出门锁按钮； 6、拆下门饰板上的五个固定螺栓； 7、将螺丝刀插在面板与饰板之间，拆下夹扣； 8、向车内拉出整个装饰件。安装时，步骤与拆卸时相反。装配要求：拆卸、安装时均应采取措施防止弄脏清洗时的工作区。这些工作中保持清洁是非常重要的。门护板与门内板之间配合间隙应均匀，固定螺钉扭矩为3±0.5N·m.前、后风挡玻璃保证擦洗宽度为15～17mm；保证底漆宽度为13～15mm；胶的宽度为7～9mm，高度为9～15mm，装配后无任何渗胶、流淌外液等现象；玻璃上、下间隙和左、右间隙均匀一致，以保证与周边胶条配合良好；玻璃密封良好，淋雨试验无任何渗漏等。车门密封条拆卸与安装用手拉密封条的同时，用夹扣拆卸工具拆下所有夹扣备注：不要用猛力拉密封条，以免损坏装配要求：安装时各拐角处应安装到位，不能出现褶皱。密封条接口应放在门洞下中间位置。密封条刚度应适中，在门锁、铰链调整到工作状态时，应不能影响门的开启和关闭。密封条硬度应适当，不因温度的变化而变化较大。装配后的胶条表面应无任何缺陷，如锤击印痕、变形、翘曲等。前门槛压板总成压板的一端与A柱或B柱下护板接触处搭配良好；压板应安装到位，无松动等现象；安装后地毯无外露等现象。车外后视镜拆卸与安装 1、拆下装饰件； 2、拆开门护板，松开与线束的插头 2、拆下三颗螺钉； 3、脱开连接器取出后视镜安装步骤与拆卸相反。装配要求：安装时，需要保证后视镜的垫皮与门外板之间间隙均匀；螺钉的紧固扭矩为5±0.5N·m。安装后，后视镜应能调整自如、灵活、可靠。后视镜的插件应固定在门护板内。拆卸扬声器总成松开四颗固定螺栓取出扬声器及分离线插车门限度器拆卸与安装 1、松开两颗固定螺栓拿出限度器 2、取出限度器安装时步骤与拆卸相反。装配要求：螺栓扭紧扭矩为7.2±0.7N·m；固定在门柱为25±3、固定在门上为9±1。限度器工作应灵活、可靠，无任何卡磕、咬死等现象。限度器拉杆与滑块之间应有润滑脂。玻璃升降器总成拆卸与安装 1、拆下玻璃，按下开关，把滑块移至可拆去玻璃的位置，松下自动螺钉；（见后门的图片） 2、松下饰板支架上的两颗固定螺栓； 3、松开车门内板上的七颗固定螺母； 4、取出玻璃升降器总成。安装时步骤与拆卸相反。装配要求：固定螺栓或螺母，扭矩为M=7±1 N·m；安装且调整完之后，需要保证玻璃能平稳、顺利的上升和下降，不允许玻璃有晃动、振颤、冲击等现象；电动要求：上升/下降时间为≤5S。玻璃及泥槽拆卸与安装 1、按下升降器开关，移至滑块可拆下玻璃固定螺钉处。 2、松开玻璃上的两颗螺钉座； 2、向上取出玻璃； 4、轻轻拉出玻璃泥槽。安装时步骤与拆卸相反。前车门玻璃导轨拆卸与安装 1、拆下玻璃及泥槽； 2、松开导轨上的两颗固定螺栓取出导轨。安装步骤与拆卸时相反。车外把手和锁芯拆卸与安装 1、拆除车门内护板 2、松开连接杆； 3、松开两颗固定螺栓取下外把手； 4、 5、 4\挑起卡簧接出锁芯安装时步骤与拆卸相反。门锁及电机拆卸与安装 1、松开玻璃升降导板； 2、松开车外把手上的两根连接杆； 3、松开车门锁上的三颗固定螺栓取出门锁。 4、松开与线束的插件安装时步骤与拆卸相反装配要求：侧门锁在固定螺栓中部涂防松密封胶，螺栓拧紧扭矩为9±1N·m；内开手柄总成螺钉拧紧扭矩为1.5±0.15N·m；外把手总成螺栓拧紧扭矩为9±1N·m；侧门的门把手与侧门之间配合紧密、密封可靠。锁扣应保证在锁机构之中心位置，确保启闭灵活，锁扣拧紧扭矩为23±2N·m。拆卸车门外挡水条 1、松开螺栓 2、拆卸车门玻璃（见玻璃拆装） 3、利用夹扣专用工具向里推夹扣并向上取出安装时步骤与拆卸相反。 B柱护盖拆卸与安装 1、翻开车门密封条，松开四颗固定螺栓； 2、取出装饰板安装时步骤与拆卸相反。拆卸前门组合开关 1、撬起尾箱开关，并松开螺栓； 2、从后面用螺丝刀撬起开关安装时，步骤与拆卸相反。 35
