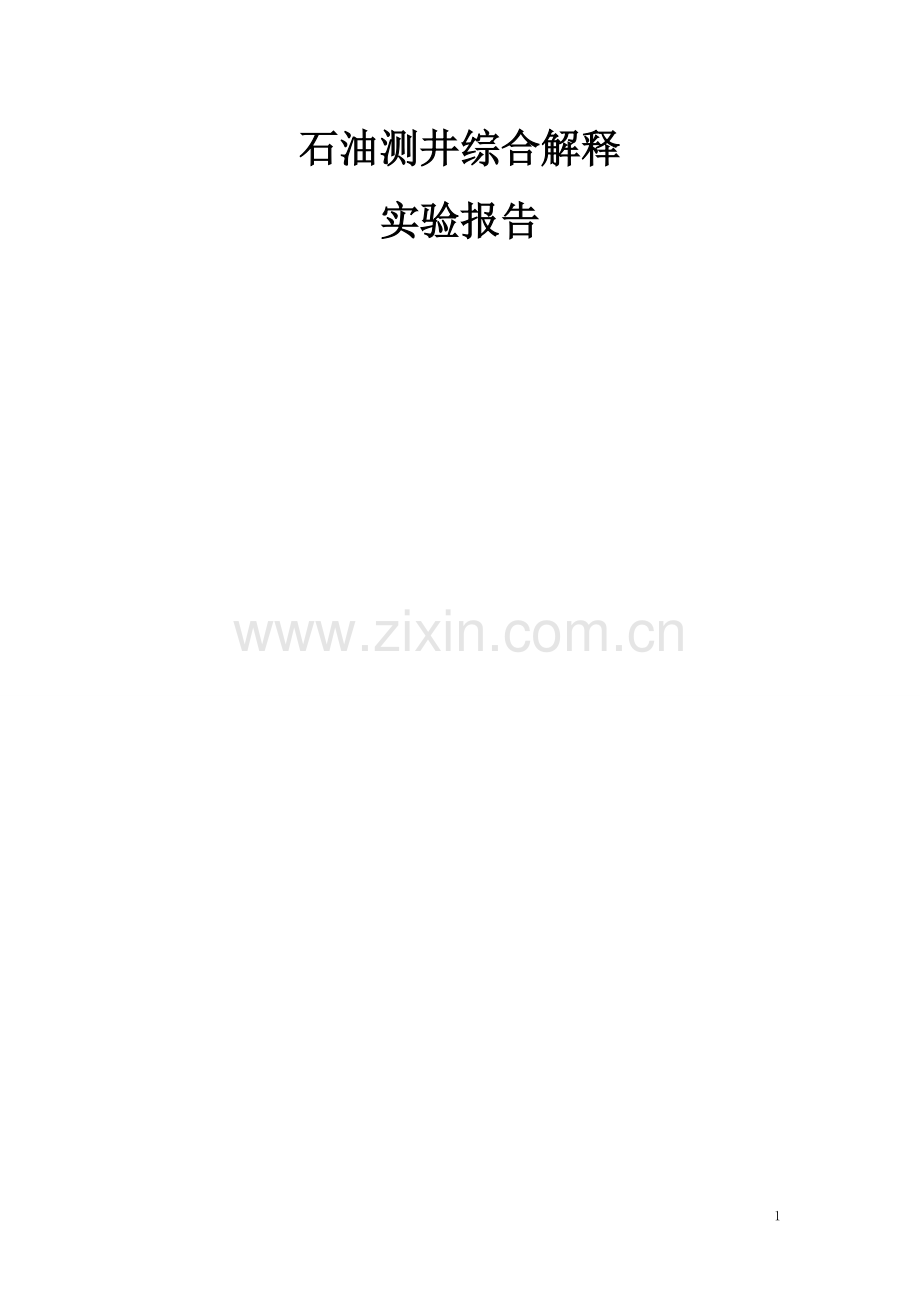

石油测井综合解释
实验报告

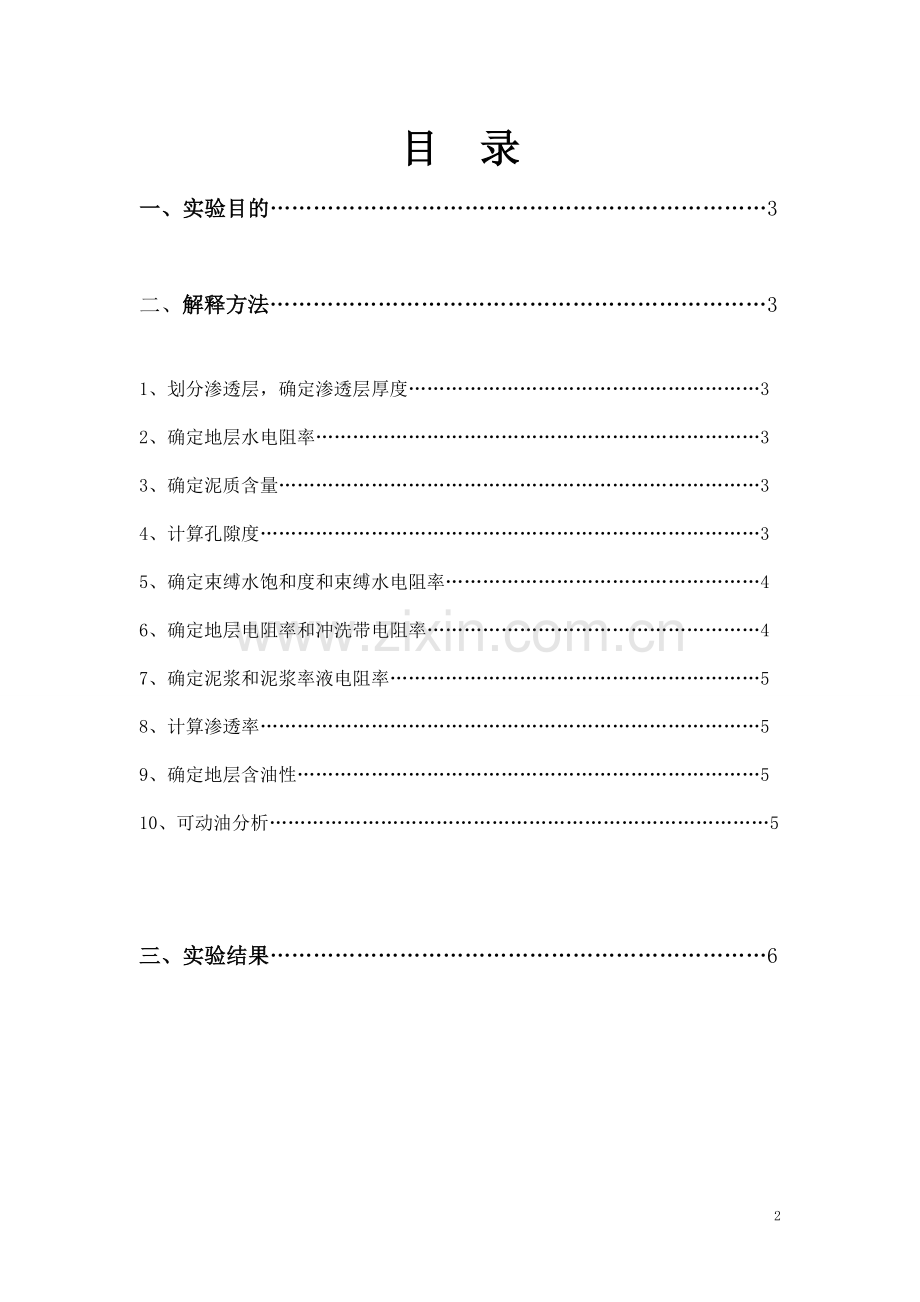

目 录
一、 实验目的……………………………………………………………3

二、 解释方法……………………………………………………………3

1、 划分渗透层，确定渗透层厚度…………………………………………………3

2、 确定地层水电阻率………………………………………………………………3

3、 确定泥质含量……………………………………………………………………3

4、 计算孔隙度………………………………………………………………………3

5、 确定束缚水饱和度和束缚水电阻率……………………………………………4

6、 确定地层电阻率和冲洗带电阻率………………………………………………4

7、 确定泥浆和泥浆率液电阻率……………………………………………………5

8、 计算渗透率………………………………………………………………………5

9、 确定地层含油性…………………………………………………………………5

10、 可动油分析………………………………………………………………………5

三、 实验结果……………………………………………………………6

一、 实验目的
实验目的：巩固课内知识，学会测井曲线的分析，掌握油、气、水层综合解释方法，就此次实验而言，其具体目的包括：
1、熟悉看测井原始曲线的方法
2、判断渗透性地层、并确定渗透层的厚度
3、确定地层水电阻率
4、确定地层孔隙度
5、确定地层电阻率、冲洗带电阻率
6、计算泥浆电阻率、泥浆滤液电阻率
7、确定束缚水电阻率和束缚水饱和度
8、确定地层的含油性
9、可动油气分析
10、确定岩石渗透率
二、 解释方法
1. 划分渗透层，确定渗透层厚度
划分依据为SP异常幅度，划分详见附图和实验结果。
2、 确定地层水电阻率
视地层水法，阿尔奇公式：
在完全含水底层上，Rt=Ro，Sw=1，于是 （b设为1），在油气地层上，Rt>Ro,Sw<<1,由此引入视地层水电阻率Rwa：Rwa=Rt*φm/a ，取m=2，a=1
3、确定泥质含量
由测井曲线读取自然电位曲线SP，SPsh，SPsd的值，SPsh=85，SPsd=3。泥质含量计算公式为Vsh=(SP-SPsd)/(SPsh-SPsd)。
4、计算孔隙度
1）求总孔隙度
Dt为实测的声波时差
Dtma＝55.5
DtF ＝189
2）压实校正
当岩石固结不好或未胶结时(如疏松砂岩)，声波经过这种地层传播的时差比固结好岩层中的传播时差要大，用上式计算得到的孔隙度偏高，因此要进行压实校正。
压实校正后的孔隙度为：

Cp 为压实校正系数；压实的岩石Cp=1，未压实的岩石 Cp>1。
Cp的求法：
Cp=1.68－0.0002*H ；H为地层所处的深度，要求Cp≥1
3）泥质校正
方法1：
方法2：
经过泥质校正后的孔隙度称为有效孔隙度。
采用第一种方法校正，其中Δtsh=65，Δtφ=189，,Δtma=55.5
5、确定束缚水饱和度和束缚水电阻率
岩石中的水包括：1）可动水：可以自由流动的水，有条件下流动的水。
2）束缚水：吸附在岩石颗粒表面的水，滞留在微小毛细
管中的水。
求束缚水饱和度的经验公式。

如果，令
如果Swb<15， 令Swb=15
最后Swb=Swb/100。
6、确定地层电阻率和冲洗带电阻率
由测井曲线读取，地层电阻率Rt对应深感应电阻率曲线，冲洗带电阻率Rxo对应八侧向电阻率曲线，详见解释结果。
7、确定泥浆电阻率和泥浆滤液电阻率
1）地层温度下的泥浆电阻率；

注：（1） 温度公式：t=x+0.034*h
（2） x为地面温度，此处x=16℃；
（3） ；
2）泥浆滤液电阻率： Rm>0.1时,有Rmf=Rm*0.75
8、计算渗透率
孔隙度Φ和束缚水饱和度Swi，统计他们与渗透率的关系，所建立的经验方程为：

9、确定地层的含油性
1、纯地层（阿尔奇公式(Archies Formula)）
1)地层因素
a为比例系数，与岩性有关；m为胶结系数，与岩石结构及胶结程度有关；f为孔隙度。
当岩石含100％饱和地层水时，地层水的电阻率为Rw，岩石的电阻率Ro，公式变为：
2)电阻率增大系数 ，其中b为比例系数，与岩性有关。
3)归结
注：计算中a=b=1，m=n=2
10、可动油分析
要求可动油孔隙度ΦMOS，必须先求可动油饱和度SMOS；而要求残余油孔隙度Φor必须先求残余油饱和度Sor。
SMOS与Sor之间的关系是： So＝SMOS+Sor＝1－Sw
残余油是冲洗带残余下来的油，因此，残余油饱和度就是冲洗带含油饱和度Soxo，即Sor＝Soxo＝1－Sxo
得SMOS： SMOS＝1－Sw－Sor＝1－Sw－（1－Sxo）＝Sxo－Sw
因此，可动油孔隙度ΦMOS为：
ΦMOS＝ΦSMOS＝Φ（Sxo－Sw）＝ΦSxo－ΦSw＝Φxo－Φw
其中Φxo＝ΦSxo称为冲洗带含水孔隙度。而残余油孔隙度Φor为：
Φor＝ΦSor＝Φ（1-Sxo）＝Φ－ΦSxo＝Φ－Φxo
表明，总孔隙度Φ减去冲洗带含水孔隙度Φxo便是残余油气孔隙度Φor；冲洗带含水孔隙度Φxo减去含水孔隙度Φw就是可动油气孔隙度ΦMOS。
残余油气重量的计算公式是：
残余油气的体积的计算公式是：
V可动油
V残余油
V水
V其它

V油

VΦ

具体计算：1)计算孔隙度Φ； 2)确定Rt、Rxo、Rmf；
3)确定Sw、Sxo。 （设a=b=1；m=n=2）
4
)计算可动油饱和度Smos及孔隙度Φmos；
Smos =Sxo－Sw
Φfmos =ΦSmos=Φ(Sxo－Sw ) = Φxo －Φw
5）计算残余油饱和度Sor及孔隙度f or。
Sor =1－Sxo Φor= Φ(1－Sxo)= Φ－Φxo
三、 解释结果
1、 标准水层：
起始深度=51320m，终止深度=51360m，
Rt=1.8，Vsh=0.15，φ=0.097，Rwa=0.019
2、 划分渗透层结果（见附图）
3、 解释结果

1
2
3
4
5
6
7
8
9
起始深度m
50165
50340
50860
51100
51320
51640
51790
51990
52160
终止深度m
50200
50400
50890
51135
51360
51680
51825
52020
52230
厚度m
35
60
30
35
40
40
35
30
70
Rt
1.6
1
3
4
1.8
2
4
4
2
Rxo
2
2
6
8
6
5
8
10
8
SP
35
30
45
25
25
25
30
40
20
Δt
95
90
85
75
70
75
80
85
75
DEN
2.5
2.4
2.4
2.6
2.6
2.5
2.5
2.5
2.4
Vsh
0.239
0.193
0.344
0.150
0.150
0.150
0.193
0.290
0.111
CNL
30
20
18
15
20
15
15
16
20
φ
0.278
0.244
0.196
0.135
0.097
0.173
0.132
0.200
0.138
Rwa
0.124
0.060
0.116
0.073
0.019
0.060
0.070
0.160
0.038
Swi
0.361
0.346
0.500
0.405
0.469
0.363
0.458
0.457
0.350
K
70
147.6
26.40
7.504
1.304
28.16
5.299
34.48
11.07
Sw
0.378
0.545
0.392
0.493
0.964
0.546
0.504
0.333
0.683
Sxo
0.858
0.976
0.699
0.877
1.141
0.865
0.892
0.526
0.852
φor
0.039
0.006
0.059
0
-0.01
0
0.014
0.094
0.020
解释结论
油气层
油气层
油气层
油气层
水层
油气层
油气层
油气层
油水同层
注：油气层 Sw<55%,φ>0.1 可动油有显示
油水同层 55%<Sw<75%,φ>0.1 可动油有显示
含油水层 75%<Sw<90%,φ>0.1
水层 Sw>90%,φ>0.1
综上：油气层为第1、2、3、4、6、7、8层，可动油有显示；
油水同层为第9层，可动油有显示；
水层为第5层。
附图：
