WZB-NM360、WZB-NM400、WZB-NM450、WZB-NM500、WZB-NM550是舞钢生产的可焊接高强度结构用耐磨钢板，所制造的设备用于高磨损、高冲击的场合下使用，也可作为屈服强度>800MPa的高强度结构钢使用。在不损失强度的前提下，钢板具有良好的冲击韧性及焊接性能。
2、现有WZB-NM360A、WZB-NM360B、WZB-NM400A、WZB-NM400B、WZB-NM450A、WZB-NM450BWZB-NM500、WZB-NM550八个牌号。
3、对应国外牌号：NK-EH360、K340、NK-EH400、K400、HARDOX400、400V。
4、各种厚度规格均有一定现货和期货，欢迎定轧。

国产耐磨板与进口耐磨板的性能大比较

在耐磨板的材料里分国产耐磨板与进口瑞典耐磨板这二种耐磨板各自有自己的性能特点，今天把这二种耐磨板放到一起进行一下性能的对比，有助于大家能更好的了解这二种耐磨板。

HARDOX耐磨钢板
它分为:HARDOX400 HARDOX450 HARDOX500 HARDOX600
HARDOX400耐磨钢板硬度是400HBW。具有极佳的焊接性能、冲击强度和弯曲性能。
HARDOX450耐磨钢板硬度是450HBW。它的最出色的特征是同时具有高的硬度和韧性，并且尽管它具有高的硬度，它还是象HARDOX400一样易于加工。
HARDOX500耐磨钢板硬度是500HBW。从而能够经受严重的磨损。它适合在强磨损环境中工作，如高强度矿石和腐蚀性材料。
HARDOX600是世界上最硬的耐磨钢板，它的硬度值是600HBW。它一般用在磨损极其严重的场合并且用来取代铸钢、铬合金钢。
国产耐磨钢板
国产耐磨钢板分为：NM360 NM400 NM450 NM500
应用：NM360 NM400耐磨钢板广泛应用在矿山机械、煤矿机械、环保机械、工程机械，水泥机械，冶金机械，制砖机械等产品零部件。挖掘机、装载机、推土机铲斗板、刃板、侧刃板。破碎机衬板、叶片。也常用作为屈服强度≥700Mpa高强度结构钢使用。
作用：主要是在需要你们的场合或部位提供保护，使设备寿命更长，减少维修带来的检修停机，相应减少资金的投入。
性能：屈服≥800 抗拉≥1000 硬度360-420 460-530

NM360A  NM360B  与WNM360A  WNM360B 性能比较
一． NM360A  NM360B  NM400A   NM400B
钢种：NM360A  NM360B  NM400A   NM400B
应用范围：耐磨、可焊接高强度结构、煤矿、矿山工程机械耐磨易损件加工和制造等使用的结构钢板。
执行标准：WYL115-2007

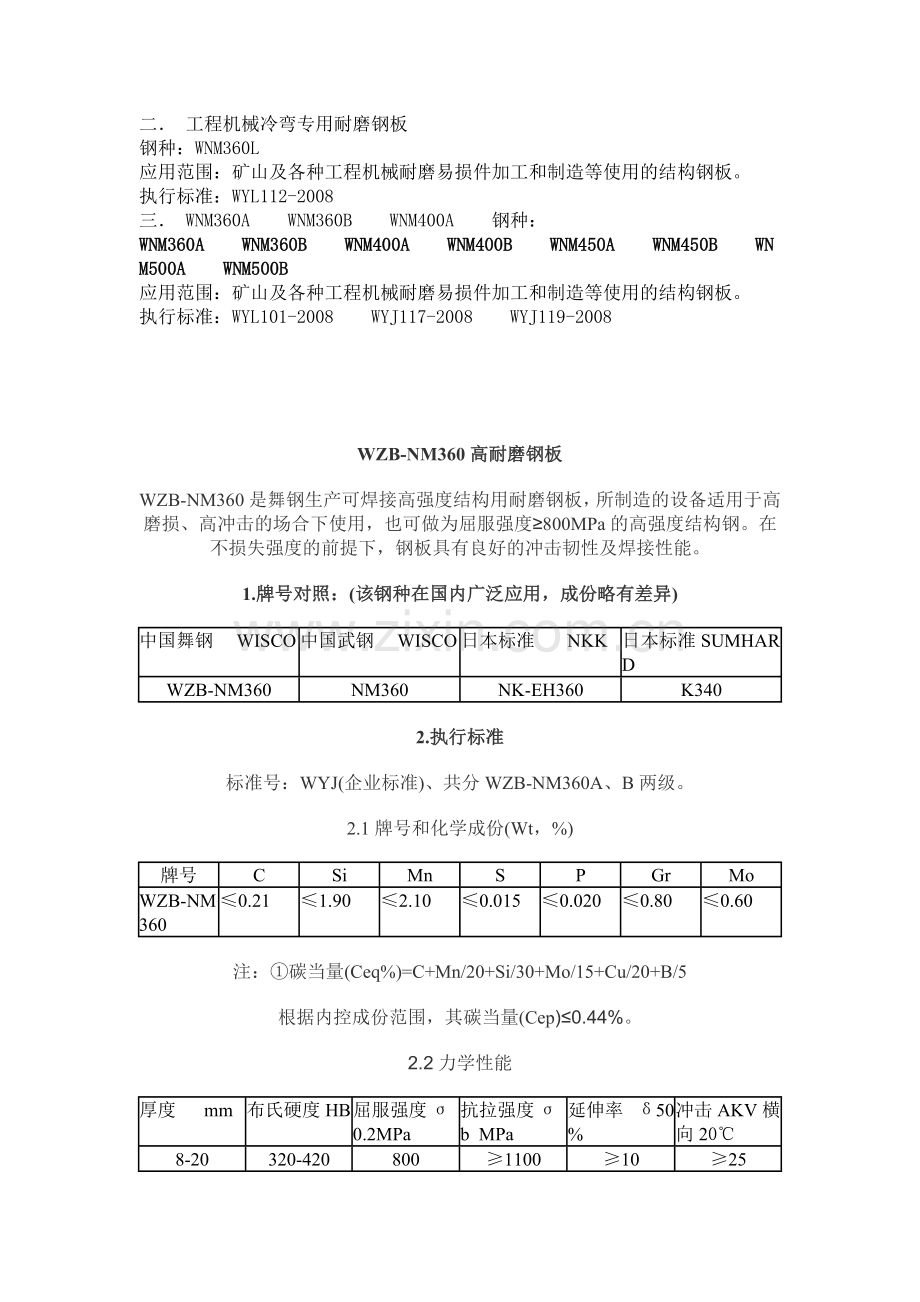

二． 工程机械冷弯专用耐磨钢板
钢种：WNM360L
应用范围：矿山及各种工程机械耐磨易损件加工和制造等使用的结构钢板。
执行标准：WYL112-2008
三． WNM360A  WNM360B  WNM400A  钢种：WNM360A  WNM360B  WNM400A  WNM400B  WNM450A  WNM450B  WNM500A  WNM500B
应用范围：矿山及各种工程机械耐磨易损件加工和制造等使用的结构钢板。
执行标准：WYL101-2008  WYJ117-2008  WYJ119-2008

WZB-NM360高耐磨钢板
WZB-NM360是舞钢生产可焊接高强度结构用耐磨钢板，所制造的设备适用于高磨损、高冲击的场合下使用，也可做为屈服强度≥800MPa的高强度结构钢。在不损失强度的前提下，钢板具有良好的冲击韧性及焊接性能。
1.牌号对照：(该钢种在国内广泛应用，成份略有差异)
中国舞钢    WISCO
中国武钢    WISCO
日本标准      NKK
日本标准SUMHARD
WZB-NM360
NM360
NK-EH360
K340
2.执行标准
标准号：WYJ(企业标准)、共分WZB-NM360A、B两级。
2.1牌号和化学成份(Wt，%)
牌号
C
Si
Mn
S
P
Gr
Mo
WZB-NM360
≤0.21
≤1.90
≤2.10
≤0.015
≤0.020
≤0.80
≤0.60
注：①碳当量(Ceq%)=C+Mn/20+Si/30+Mo/15+Cu/20+B/5
根据内控成份范围，其碳当量(Cep)≤0.44%。
2.2力学性能
厚度     mm
布氏硬度HB
屈服强度 σ0.2MPa
抗拉强度 σb MPa
延伸率   δ50%
冲击AKV横向20℃
8-20
320-420
800
≥1100
≥10
≥25
＞20
300-400
注：①WZB-NM360A保布氏硬度，且提供拉伸及常温冲击；
②WZB-NM360B保布氏硬度、拉伸及常温冲击。
2.3表面质量：按GB3274-88规定执行。
尺寸公差：按GB709-88规定执行。
包装、标志及质量证明：按GB247-88执行。
2.4供货状态及钢板规格：本产品以热处理状态交货。
生产钢板规格：8-50*1600-4000*(L)mm
3.工艺流程：
90吨超高功率电炉冶炼→LF精炼→VD真空处理→模铸→钢锭清理、加热→开坯→钢坯清理→钢坯→加热→4200mm轧板→热处理→检验入库。
4.实物水平
4.1力学性能
厚度       mm
屈服强度0.2MPa
抗拉强度 σb MPa
延伸率   δ50%
布氏硬度HB
冲击AKV横向-20℃
8-50
880-1050
1170-1280
12-17
368-387
27-35
4.2钢板系列冲击试验
规 格
  mm
冲击AKV(J)横向
常温
0℃
-20℃
8-50
65-80
45-50
25-35
4.3钢板耐磨性对比试验(销盘磨损试验)
试验组别
材料牌号
销盘磨损试验
第一组
WZB-NM360
1.16
瑞典EEMS 101B4
1.00
第二组
WZB-NM360
1.21
日本NK-EH360A
1.00
5.焊接材料及方法(推荐)
焊接方法
焊接材料
焊接规范
手工焊
J606 J607 HE606
预热100℃左右，热输入15-21KJ/cm
埋弧自动焊
08Mn2SiA+HJ431
预热100℃左右，热输入26-31KJ/cm
气体保护焊
08Mn2SiA+CO2
预热100℃左右，热输入14-17KJ/cm
6.WZB-NM360使用特性
6.1气割特性：与普通钢板一样，WZB-NM360钢可进行气割加工，具有良好的气割特性，为防止气割时钢板产生龟裂口，应选择气体压力及氧气压力高，而切割速度低些。特殊情况，建议预热切割，切割时预热温度60℃-90℃。
6.2冷成形特性：尽管钢板强度和硬度很高，但其冷弯性能良好，钢板可进行冷成形加工。为防止钢板冷加工时在边部开裂，在折弯曲域火焰切割边或剪切边需进行修磨。
6.3热成形特性：钢板具有良好的热加工性能，钢板热加工温度应≤350℃。若加工温度超过相变温度(如Ar以上)，热加工后需进行低温回火，回火250℃-350℃温度(与瑞典DILLIOUR400V钢相比，材料热成形温度高了150℃)。
6.4机加工特性：钢板具有良好的切削及剪切性能。在钢板机加工时，应根据钢板硬度及使用切削工具，合理选择进刀量及给进速度，通常选用工具材质为高速钢或硬质合金，对于切削和打磨，需使用碳化物表面工具。
6.5焊接方法：钢板可采用普通电弧焊、气体保护焊进行焊接，即可得到满意的焊接接头，对实施高硬度钢板焊接时，建议对钢板进行预热，预热温度见焊接规范。
7.使用情况：
本产品现已生产近万吨，用于制造煤矿刮板运输机，工程机械的装载机、挖掘机、推土机、挖斗及刀板，筑路机械的摊铺机、破碎机等耐磨损的结构件。其实物质量达到进口同类的水平，并出口国外数千吨的使用业绩。
8.推荐应用范围：
破碎机、震动筛、进料斗、箕斗、装载机、挖掘机、推土机挖斗及刀板、刮板运输机、自卸卡车、矿车、摊铺机、沥青搅拌站、刀具、齿轮、泥浆管道系统、水泥厂设备、螺旋输送机等耐磨损的结构件。
总注：如果使用或者生产上的特殊原因，对本钢种需要特殊要求，而未在本规范中(技术协议)说明，在订货前需双方协商。
备注：以上为舞钢NM360耐磨板的介绍，其它如NM400\NM500请来电。

产品系列
牌号
规格
对应国外标准及牌号
主要用途

高强钢
WQ590D
WQ590E
8-100
EN10025-6: S550Q/S550QL
GB/T16270-96: Q550D/Q550E

钢板适用于制造要求良好焊接性的煤矿液压支架、重型车辆、工程机械等钢结构件。
WQ690D
WQ690E
WH80Q
8-100
8-50
8-120
EN10025-6: S690Q/S690QL
GB/T1627-96: Q690D/Q690E
卡特专用：IE0682/IE0653
WQ890C
WQ890D
WH100Q
8-50
8-50
8-120

EN10025-6:  S890Q
WQ960C
WQ960D
8-50

EN10025-6:  S960Q
钢板适用于制造要求良好焊接性的煤矿液压支架、重型车辆、工程机械、耐磨结构等钢结构件。

WH120C

8-50
卡特专用：IE1839

DBT专用：SI100Q

耐磨钢
WZB-NM360
8-50
NKK: NK-EH360
SUMHARD:K340

可用于制造要求焊接的高强度耐磨钢设备。
WZB-NM400
8-40
NKK:NK-EH400
SUMHARD:K400
HARDO: HARDOX400
DILLIDUR:400V

HARDOX悍达耐磨钢板按硬度等级分为：HARDOX悍达 400、HARDOX悍达 450
、HARDOX悍达 500、HARDOX悍达 550、HARDOX悍达 600 和 HARDOX悍达
HiTuf。

一：HARDOX悍达 400和HARDOX悍达 450是多用途的耐磨板。由于其高韧性、
良好的弯曲和焊接性能，在一些应用中也可用作承载用途。
二：HARDOX悍达 500是一种可弯曲和焊接的耐磨板，可应用于对耐磨性能要
求更高的领域。
三：HARDOX悍达 550是一种平均硬度为 550HBW的耐磨钢板，其韧性与
HARDOX悍达 500 相同，被应用于高磨损的场合。其主要针对使用高锰钢铸
件或布氏硬度为 500 的耐磨钢板    的用户和制造商。当从 HARDOX悍达
500 钢板升级到该产品时，在布氏硬度上提高了 50 个单位，在不损失钢板
韧性的情况下延长了耐磨寿命。
四：HARDOX悍达 600是世界上最硬的耐磨钢板，硬度值达是 600 HBW。它一
般应用于磨损极其严重的场合，并且主要用来替代铸钢、铬合金铸铁以及表
面硬化金属。尽管它的硬度    很高，我们还是能够对它进行机加工、焊接
和切割。尽管HARDOX悍达 600的硬度非常高，但它仍具有相当高的冲击韧性
。
五：HARDOX悍达 HiTuf是一种具有极高韧性的耐磨钢板，其抗裂性能非常好
。HARDOX悍达 HiTuf 的平均硬度为350 HBW，主要应用于需要极高的耐磨和
抗裂性能的重要部件。
【品 名】
【牌 号】
【规 格】
【价 格】
耐磨钢板
AR400
12MM
9500
耐磨钢板
HARDOX400/450
4*2000*6000
22500
耐磨钢板
HARDOX400/450
5*2000*6000
22500
耐磨钢板
HARDOX400/450
6*2000*6000
21500
耐磨钢板
HARDOX400/450
8*2000*6000
20500
耐磨钢板
HARDOX400/450
10*2000*6000
19500
耐磨钢板
HARDOX400/450
12*2000*6000
19000
耐磨钢板
HARDOX400/450
15*2000*6000
19000
耐磨钢板
HARDOX400/450
20*2000*6000
19000
耐磨钢板
HARDOX400/450
25*2000*6000
19000
耐磨钢板
HARDOX400/450
30*2000*6000
19000
耐磨钢板
HARDOX400/450
33*2000*6000
19000
耐磨钢板
HARDOX400/450
33*2000*6000
19000
耐磨钢板
HARDOX400/450
35*2000*6000
19000
耐磨钢板
HARDOX400/450
40*2000*6000
19000
耐磨钢板
HARDOX400/450
50*2000*6000
20000
耐磨钢板
HARDOX400/450
55*2000*6000
电议
耐磨钢板
HARDOX400/450
60*2000*6000
电议
耐磨钢板
HARDOX400/450
70*2000*6000
电议
耐磨钢板
HARDOX400/450
80*2000*6000
电议
耐磨钢板
HARDOX400/450
90*2000*6000
电议
耐磨钢板
HARDOX400/450
95mm
电议
耐磨钢板
HARDOX400/450
98mm
电议
耐磨钢板
HARDOX400/450
100mm
电议
耐磨钢板
HARDOX500
6*2000*6000
电议
耐磨钢板
HARDOX500
8*2000*6000
电议
耐磨钢板
HARDOX500
10*2000*6000
电议
耐磨钢板
HARDOX500
12*2000*6000
电议
耐磨钢板
HARDOX500
15*2000*6000
电议
耐磨钢板
HARDOX500
20*2000*6000
电议
耐磨钢板
HARDOX500
25*2000*6000
电议
耐磨钢板
HARDOX500
30*2000*6000
电议
耐磨钢板
HARDOX600
12*2438*7135
电议
耐磨钢板
HARDOX600
20*2438*7135
电议

耐磨衬板

　　耐磨衬板，是指耐磨钢板通过切割、卷板变形、打孔和焊接等生产工艺加工而成各种耐磨衬板，如输送机衬板、给煤机底板/旋风分离器倒锥和衬板、耐磨叶片等，耐磨寿命可比普通钢板提高15倍以上。
　　耐磨钢板是在普通钢板或耐热钢板、不锈钢板上堆焊形成以体积分数达到50%以上Cr7C3碳化物为主的合金耐磨层。
　　耐磨钢板具有高耐磨性、耐冲击、可变形和可焊接等性能，可像钢板一样直接进行卷曲变形、切割和打孔等加工环节，加工成工程部件以满足磨损工矿投入使用。
　　与众多耐磨材料相比，耐磨复合钢板有其不可替代的显著特点：
　　1、高耐磨性 合金层的化学成分中碳含量达4~5%，铬含量高达25~30%，其金相组织中Cr7C3碳化物的体积分数达到50%以上，宏观硬度为HRC56~62，碳化铬的硬度为HV1400~1800，高于沙石中石英的硬度HV800~1200。由于碳化物成于磨损方向相垂直分布，即使与同成分和硬度的铸造合金相比较，耐磨性能提高一倍以上。 与几种典型的材料耐磨性对比如下：
　　（1）与低碳钢；20~25：
　　（2）与高锰钢；5~10：
　　（3）与工具钢；5~10：
　　（4）与铸态高铬铸铁；1.5~2.5：
　　2、良好的耐冲击性： 耐磨复合钢板的底层为低碳钢或低合金。不锈钢等韧性材料，体现双金属的优越性，耐磨层抵抗磨损介质的磨损，基板承受介质的载荷，因此有良好的耐冲击性。可以承受物料输送系统中承受高落差料斗等冲击和磨损。
　　3、较好的耐热性： 耐磨层推荐使用在≤600℃工况下使用，若在合金层中加入钒，钼等合金，可以承受≤800℃的高温磨损。 推荐使用温度如下： 普通碳钢基板推荐不高于380℃工况使用； 低合金耐热钢板(15CrMo，12Cr1MoV等)基板推荐不高于540℃工况使用； 耐热不锈钢基板推荐在不高于800 ℃工况使用。
　　4、好的耐腐蚀性耐磨复合钢板的合金层中含有高百分比的金属铬，故具有一定防锈和耐腐蚀能力。用于落煤筒和漏斗等场合可以做到防止粘煤。
　　5、适用性强耐磨复合钢板规格全，品种多，已成商品系列化。耐磨合金层的厚度在3~20mm。复合钢板的厚度最薄为6mm，厚度不限。目前，标准耐磨复合钢板可提供1200或1450×2000mm，也可根据用户需求，按图纸尺寸定做加工。耐磨复合钢板现分为普通型、耐冲击型和高温型三种，定购高温耐磨和耐冲击型复合钢板要说明。
　　6、方便的加工性能耐磨复合钢板可以切割，调平，打孔，弯曲和卷曲，它可以制成平板，弧板，锥板，圆筒。切割好的复合板可以拼焊成各种工程结构件或零部件。复合板还可加热用摸具压制成复杂形状。耐磨复合钢板可以用螺栓或焊接固定在设备上，更换维修方便。
　　7、高的价格性能比耐磨复合钢板虽然制造成本提高，但使用寿命数倍提高，使得维修费用和停机损失大为降低，其价格性能比比普通材料高约2~4倍。物料处理量越大，设备磨损越严重的厂矿，使用耐磨复合钢板的经济效果越明显。

HARDOX悍达钢是由瑞典钢铁奥克隆德有限公司（SSAB OXELOSUND ）生产的耐磨性钢板。瑞典钢铁奥克隆德有限公司是瑞典钢铁集团（SSAB Swedish Steel Group）的主要成员之一。是世界上最大的耐磨钢板和调制结构钢板生产厂商。主要产品在世界100多个国家均有销售。公司于1999年在中国北京设立代 表处，开始服务于中国。并开始向水泥、矿山行业提供自己的耐磨钢板HARDOX，中文名字为悍达。
HARDOX耐磨钢板经得起日复一日、年复 一年最恶劣工矿环境的考验，可用来制造最高质量的设 备和备件并最大限度地提高它们的使用寿命，最大限度地降低故障风险，从而最大限度地提高生产能力。HARDOX悍达耐磨钢板可用于制造铲斗、装载机、自卸 车、破碎机、选粉机，溜槽以及各种耐磨衬板。可经得起任何形式的、来自于各种各样岩石、沙子及砾石的磨损。同时它还具备良好的可加工性，可使您轻易地生产 或定制您的备件；遍布全球的钢板仓库可确保快速交货和让您减少库存；技术上和商务上的全面支持将为您提供所有您需要的诀窍。
HARDOX悍达耐磨钢板按硬度等级分为：HARDOX悍达400、HARDOX悍达450、HARDOX悍达500、HARDOX悍达550、HARDOX悍达600 和 HARDOX悍达HiTuf。
HARDOX悍达400 和 HARDOX悍达450 是多用途的耐磨板。由于其高韧性、良好的弯曲和焊接性能，在一些应用中也可用作承载用途。HARDOX400 钢板典型硬度是400HBW。具有极佳的焊接性能，冲击强度和弯曲性能。HARDOX450 钢板典型硬度是450HBW的耐磨钢板。它的最出色的特性是同时具有高的硬度和韧性，并且尽管它具有高的硬度，它还是象 HARDOX400一样易于加工。
HARDOX悍500 是一种可弯曲和焊接的耐磨板，可应用于对耐磨性能要求更高的领域。HARDOX悍达500 钢板典型硬度是500 HBW， 从而能够经受严重的磨损。它非常适合在强磨损环境中工作，如高强度矿石和腐蚀性材料。
HARDOX悍达 550 是一种平均硬度为 550HBW的耐磨钢板，其韧性与HARDOX悍达500 相同，被应用于高磨损的场合。其主要针对使用高锰钢铸件或布氏硬度为 500 的耐磨钢板的用户和制造商。当从 HARDOX悍达500 钢板升级到该产品时，在布氏硬度上提高了 50 个单位，在不损失钢板韧性的情况下延长了耐磨寿命。
HARDOX悍达600 是世界上最硬的耐磨钢板，硬度值达是600 HBW。它一般应用于磨损极其严重的场合，并且主要用来替代铸钢、铬合金铸铁以及表面硬化金属。尽管它的硬度很高，我们还是能够对它进行机加工、焊接和切 割。尽管HARDOX悍达600的硬度非常高，但它仍具有相当高的冲击韧性。
HARDOX悍达HiTuf 是一种具有极高韧性的耐磨钢板，其抗裂性能非常好。HARDOX悍达 HiTuf 的平均硬度为350 HBW，主要应用于需要极高的耐磨和抗裂性能的重要部件。
