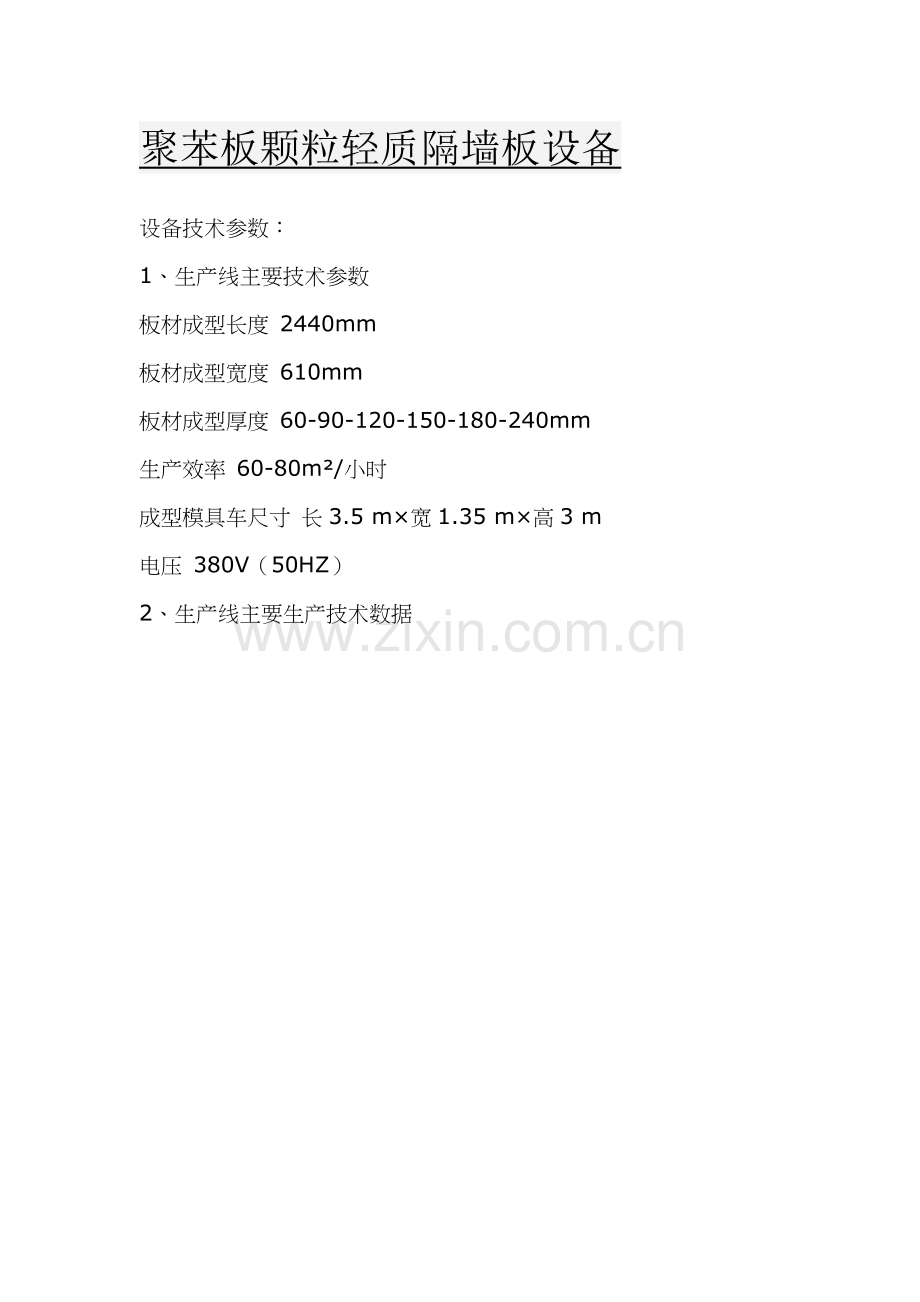

聚苯板颗粒轻质隔墙板设备
设备技术参数：
1、生产线主要技术参数
板材成型长度 2440mm
板材成型宽度 610mm
板材成型厚度 60-90-120-150-180-240mm
生产效率 60-80m²/小时
成型模具车尺寸 长3.5 m×宽1.35 m×高3 m
电压 380V（50HZ）

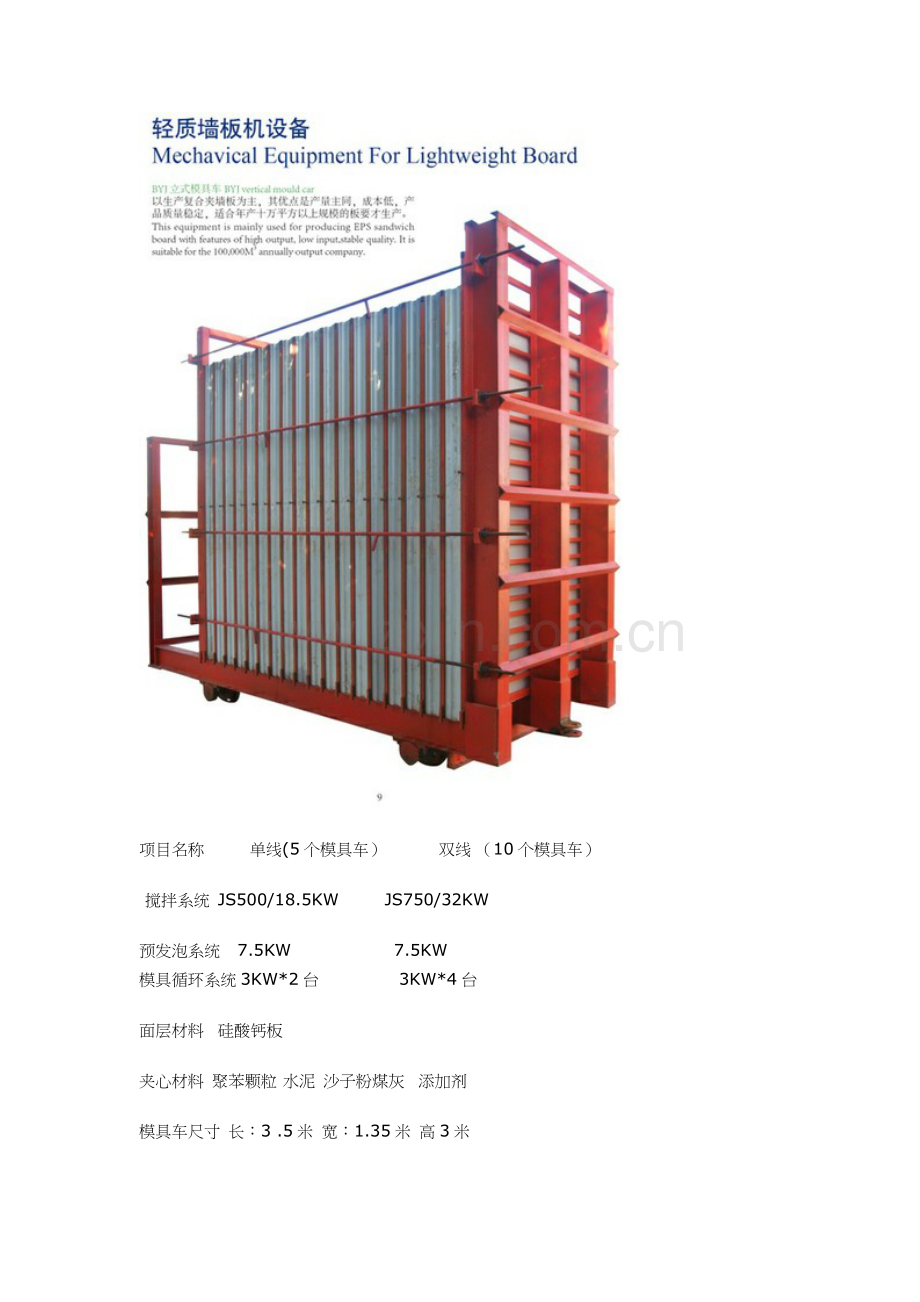

2、生产线主要生产技术数据

项目名称        单线(5个模具车）         双线 （10个模具车）
 搅拌系统 JS500/18.5KW        JS750/32KW
预发泡系统   7.5KW                  7.5KW
模具循环系统3KW*2台              3KW*4台
面层材料  硅酸钙板
夹心材料 聚苯颗粒 水泥 沙子粉煤灰  添加剂
模具车尺寸 长：3 .5米 宽：1.35米 高3米

3、硅酸钙板复合夹芯板的规格型号

厚度(mm) 宽度(mm) 长度(mm) 数量（块/台） 面积（m2/台）
60            610           2440          58               86.3
75            610            2440          50              74.4
90             610           2440          42              62.5
120           610           2440           34              50.6
150           610            2440           28             41.6
180            610           2440            24             35.7
4、搅拌系统技术参数
搅拌轴转速 168rpm
卸料高度 2000mm
原料计量精度误差率 <0.5%
水计量精度误差率 <2%
搅拌外形尺寸 长3m×宽2.8m×高5.2m

ZC-QG系列智能硅酸钙板聚苯颗粒夹芯板生产线，是我公司根据国家相关要求，面向市场大胆自行设计创新设计的符合建设部《建筑隔墙用轻质条板》JG/T169-2005标准生产线自动化设备，外形与断面尺寸，产品规格符合国家推荐系列。该生产线将工艺流程划分为储料系统、聚苯颗粒预发系统、自动上料系统、夹芯材料搅拌系统、成型板机、浇注系统、磨具循环系统，产品一次浇筑成型，生产硅酸钙板水泥纤维压力板夹芯复合板。一条板机生产线可实现班产量800-1000㎡产品，自动控制生产流程，每条线所需工人5-7人
该墙板在以下几方面都具备了绝对的优势，简要分析如下：
1、成本低、效益高
　　　轻质节能复合墙板以工业剩余物粉煤灰、炉渣、陶粒、硅酸盐水泥以及EPS泡沫颗粒为主要原材料，生产工艺简单，成本低廉，经济效益十分可观。
2、技术水平先进
　　　本世纪住宅建设的产业化、商品化已不可逆转。根据发达国家墙体材料发展情况分析，该产品是符合发展规律的，其克服了其他轻质墙板的缺陷，具有独特的性能，将是新型墙体材料的佼佼者。
3、全面满足建筑功能需求
　　　国家“十五”、“十一五”规划明确指出：必须大力发展具有高强、轻质、节能、节土、利废、环保型多功能复合新型墙体材料。根据我国国情，墙改发展的总体要求是由黏土质向非黏土质、由实心向空心、由小块向大块、由重质向轻质、由低强向高强、由耗能高向耗能低、由单功能向多功能墙体发展。而该项目正是突出了墙体的轻质、高强、保温、隔热、利废、节能等功能，因此，该项目的实施势在必行。
4、原材料来源广泛
　　　住房与人类是最密不可分的，属长期耐用消费品，也是人类耗资最多、最大的产品。这就要求生产墙体材料的原材料来源一定要丰富、广泛。该墙板以工业剩余物粉煤灰、炉渣以及EPS泡沫颗粒为主要原材料，既属废物利用，又减少了污染；同时采用低廉普通的化工原料为主要原料，两种原材料来源皆丰富、广泛。
5、行业竞争优势明显
　　　（1）重量更轻；
　　　（2）墙体更薄；
　　　（3）更易安装，采取板块式组合安装；
　　　（4）强度更高，更抗老化；
　　　（5）节能更高；
　　　（6）防水性能更强；
　　　（7）防火性能达到国家A级标准，属不燃体；
　　　（8）无毒、无害、无污染、无辐射，是绿色环保型建材。

生产线主要生产技术数据

项目名称
05
10
15
20
储料罐
2x80吨
2x100吨
2x120吨
2x150吨
上料系统
2x220/2*7.5KW
2x220/2*7.5KW
2x243/2*10KW
2x273/2*11KW
搅拌系统
JS500/18.5KW
JS750/22KW
JS1000/30KW
JS1200/35KW
泵送系统
4KW
5KW
7.5KW
11KW
预发泡系统
7.5KW
7.5KW
7.5KW
7.5KW
模具循环系统
5.5KW
7.5KW
11KW
13.2KW
面层材料
硅酸钙板
硅酸钙板
硅酸钙板
硅酸钙板
夹心材料
聚苯颗粒
聚苯颗粒
聚苯颗粒
聚苯颗粒
板机数量
5
10
15
20
8小时班产量（㎡）

三模
60㎜
1294
2588
3882
5176
75㎜
1116
2232
3348
4464
90㎜
937.5
1875
2812
3750
120㎜
759
1518
2277
3036
150㎜
624
1248
1872
2496
180㎜
535
1070
1605
2140
 硅酸钙板复合夹芯板的规格型号

厚度(mm)
宽度(mm)
长度(mm)
数量（块/台）
面积（m2/台）
60
610
2440
58
86.3
75
610
2440
50
74.4
90
610
2440
42
62.5
120
610
2440
34
50.6
150
610
2440
28
41.6
180
610
2440
24
35.7
技术性能指标：
序号
项目
指标
实测结果
1
干表观密度，kg/m3，≤
350
合格
2
导热系数，W/（m.k）≤
0.07
合格
3
蓄热系数，m2.k/w，≥
0.9
合格
4
抗压强率，MPa，≥
0.50
合格
5
4h平均吸水率，g/(m2.h)，≤
50
合格
6
浸水抗压强度，MPa，≥
0.4
合格
7
抗冻性，质量损失，%，≤
5.0
合格
8
抗冻性，冻后强度，MPa，≥
0.3
合格
9
燃烧性能
A1级
合格
轻质隔墙板
（6） 技术性能指标：
序号
项目
指标
实测结果
1
干表观密度，kg/m3，≤
350
合格
2
导热系数，W/（m.k）≤
0.07
合格
3
蓄热系数，m2.k/w，≥

0.9
合格
4
抗压强率，MPa，≥
0.50
合格
5
4h平均吸水率，g/(m2.h)≤
50
合格
6
浸水抗压强度，MPa，≥
0.4
合格
7
抗冻性，质量损失，%，≤
5.0
合格
8
抗冻性，冻后强度，MPa，≥
0.3
合格
9
燃烧性能
A1级
合格
