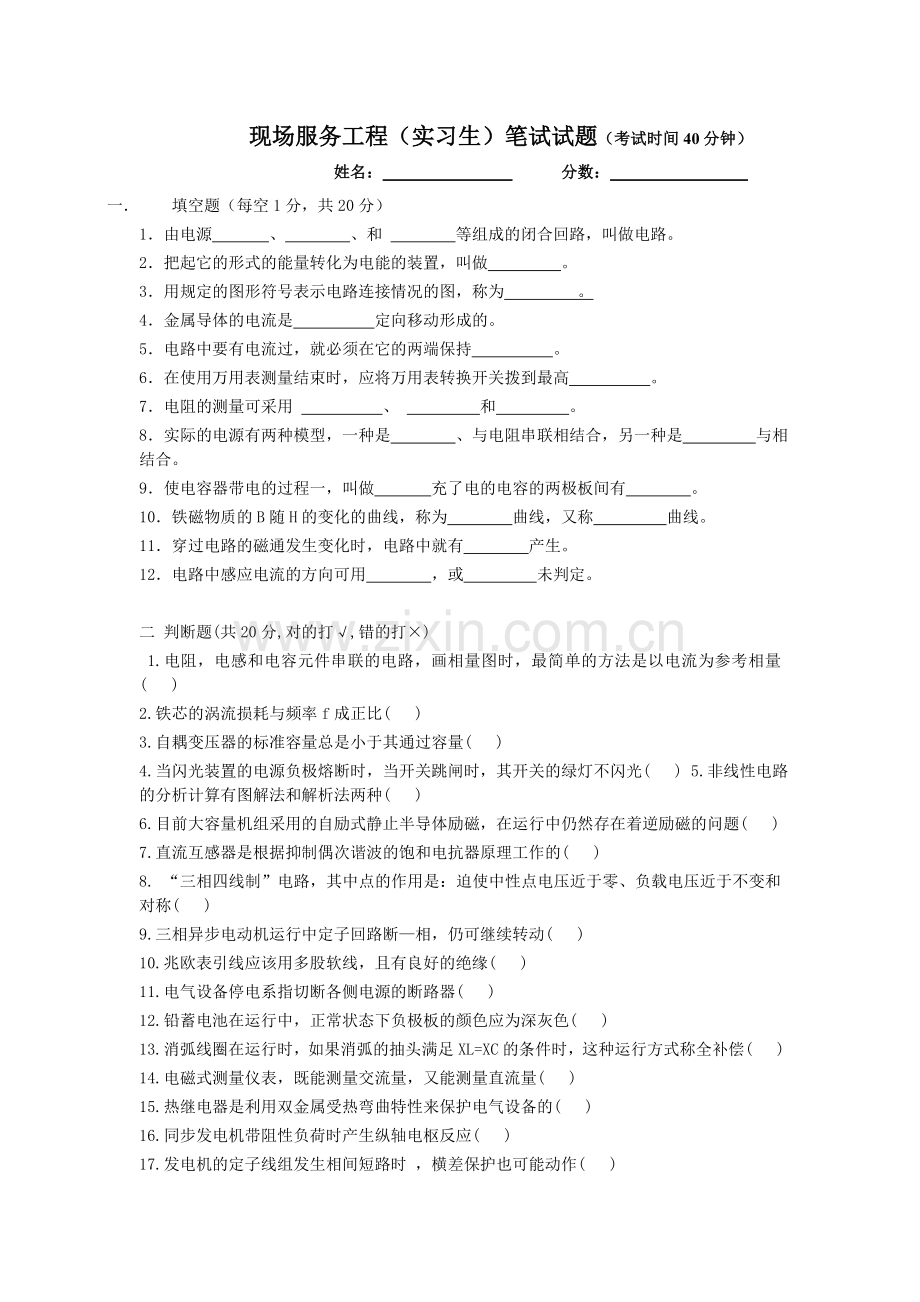

现场服务工程（实习生）笔试试题（考试时间40分钟）
姓名： 分数：
一． 填空题（每空1分，共20分）
1．由电源 、 、和 等组成的闭合回路，叫做电路。
2．把起它的形式的能量转化为电能的装置，叫做 。
3．用规定的图形符号表示电路连接情况的图，称为 。
4．金属导体的电流是 定向移动形成的。
5．电路中要有电流过，就必须在它的两端保持 。
6．在使用万用表测量结束时，应将万用表转换开关拨到最高 。
7．电阻的测量可采用 、 和 。
8．实际的电源有两种模型，一种是 、与电阻串联相结合，另一种是 与相结合。
9．使电容器带电的过程一，叫做 充了电的电容的两极板间有 。
10．铁磁物质的B随H的变化的曲线，称为 曲线，又称 曲线。
11．穿过电路的磁通发生变化时，电路中就有 产生。
12．电路中感应电流的方向可用 ，或 未判定。

二 判断题(共20分,对的打√,错的打×)
1.电阻，电感和电容元件串联的电路，画相量图时，最简单的方法是以电流为参考相量(  )
2.铁芯的涡流损耗与频率f成正比(  )
3.自耦变压器的标准容量总是小于其通过容量(  )
4.当闪光装置的电源负极熔断时，当开关跳闸时，其开关的绿灯不闪光(  ) 5.非线性电路的分析计算有图解法和解析法两种(  )
6.目前大容量机组采用的自励式静止半导体励磁，在运行中仍然存在着逆励磁的问题(  )
7.直流互感器是根据抑制偶次谐波的饱和电抗器原理工作的(  )
8. “三相四线制”电路，其中点的作用是：迫使中性点电压近于零、负载电压近于不变和对称(  )
9.三相异步电动机运行中定子回路断—相，仍可继续转动(  )
10.兆欧表引线应该用多股软线，且有良好的绝缘(  )
11.电气设备停电系指切断各侧电源的断路器(  )
12.铅蓄电池在运行中，正常状态下负极板的颜色应为深灰色(  )
13.消弧线圈在运行时，如果消弧的抽头满足XL=XC的条件时，这种运行方式称全补偿(  )
14.电磁式测量仪表，既能测量交流量，又能测量直流量(  )
15.热继电器是利用双金属受热弯曲特性来保护电气设备的(  )
16.同步发电机带阻性负荷时产生纵轴电枢反应(  )
17.发电机的定子线组发生相间短路时 ，横差保护也可能动作(  )

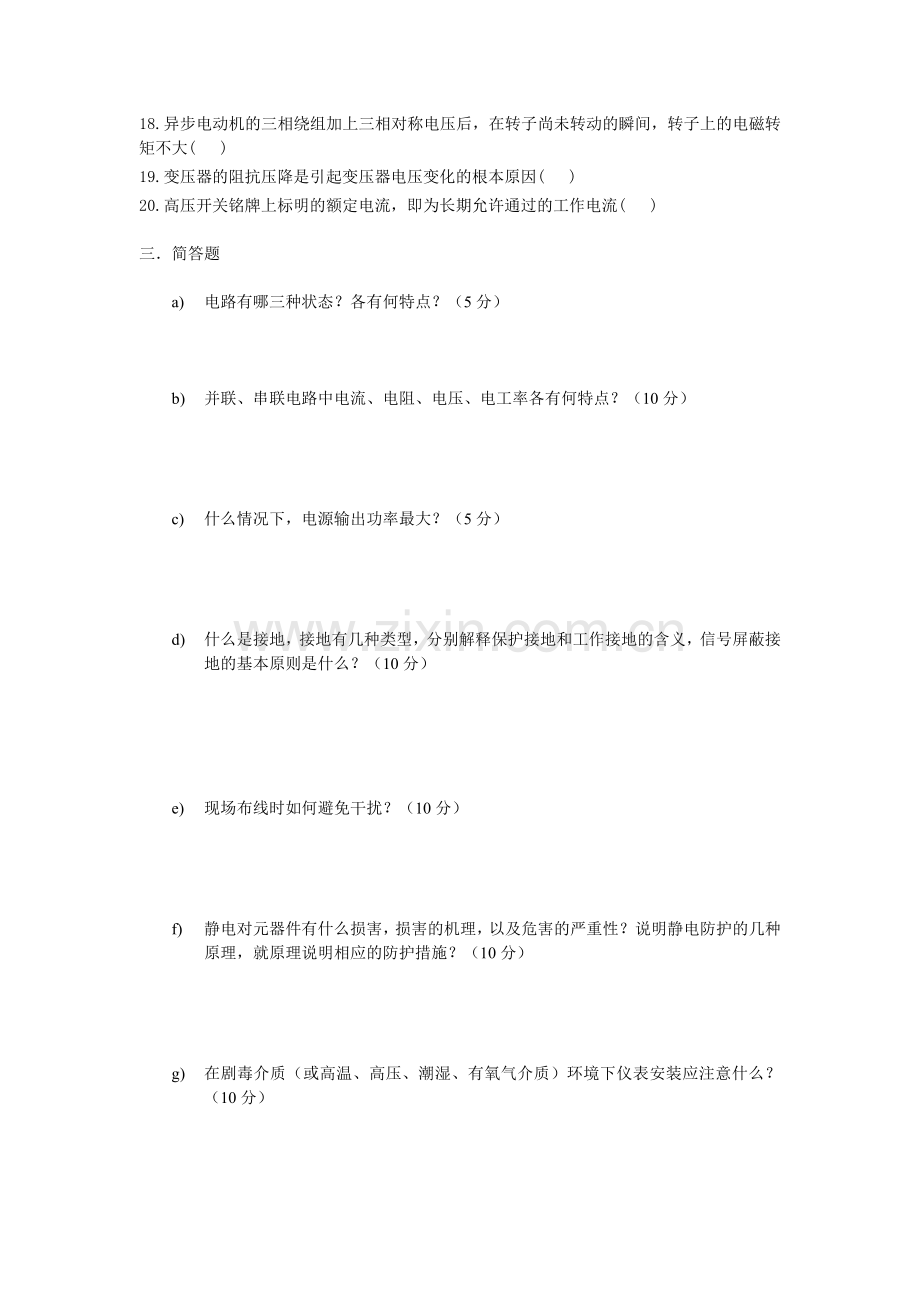

18.异步电动机的三相绕组加上三相对称电压后，在转子尚未转动的瞬间，转子上的电磁转矩不大(  )
19.变压器的阻抗压降是引起变压器电压变化的根本原因(  )
20.高压开关铭牌上标明的额定电流，即为长期允许通过的工作电流(  )

三． 简答题

a) 电路有哪三种状态？各有何特点？（5分）

b) 并联、串联电路中电流、电阻、电压、电工率各有何特点？（10分）

c) 什么情况下，电源输出功率最大？（5分）

d) 什么是接地，接地有几种类型，分别解释保护接地和工作接地的含义，信号屏蔽接地的基本原则是什么？（10分）

e) 现场布线时如何避免干扰？（10分）

f) 静电对元器件有什么损害，损害的机理，以及危害的严重性？说明静电防护的几种原理，就原理说明相应的防护措施？（10分）

g) 在剧毒介质（或高温、高压、潮湿、有氧气介质）环境下仪表安装应注意什么？（10分）

《电工基础》答案
一． 填空
1． 电源 用电器 导线 开关
2． 电源 3. 电路图 4.自由电子 5.电压 6.最高交流电压档
7.伏安法，欧姆档，惠斯通电桥 8. 恒压源 恒流源
9. 充电 电压 10.磁化 B—H 11.感应电动势
12．右手定则 安培定则
二．判断题
1. V 2. X 3.V 4. X 5. V 6. X 7. V 8. V 9. V 10. V 11. X 12. X 13. V 14. V 15. V 16.X 17. V 18. V 19. V 20. V
三．简答题
1． 答：电路有三种状态
① 通路（闭路）
电路各部分连成闭合电路有电流流过。
② 开路（断路）
电路开路，电路中没有电流通过
③ 短路（捷路）
电源输出的电流不绕过页载，只绕过连接导线流回电源。
2．
并联特点：
① 并联总电压的倒数等于各电阻的倒数和
② 并联电阻的电阻都相等。
③ 并联总电流等于各电阻之和。
④ 功率的分配与阻值成反比。
串联特点：
① 串联电路的电流处处相等
② 串联总电阻等于各电阻之和。
③ 串联的总电压等于各电阻上电压之和。
④ 功率的分配与电阻的阻值成反比。
3． 在电源的内阻值与页载的电阻相等的情况下，电源输出功率最大。
4． 接地是电流返回其源的低阻抗通道。 保护接地 防静电接地 工作接地 防雷接地
保护接地 －控制系统的机柜、仪表柜、配电柜等用电设备的金属外壳及控制设备正常不带电的金属部分，由于各种原因（如绝缘破坏等）而有可能带危险电压者，均应作保护接地。 －低于36 V供电的设备，如无特殊要求可不作保护接地。
工作接地－信号回路接地、屏蔽接地和本质安全仪表接地。
凡用以降低电磁干扰的部件如电缆的屏蔽层、排扰线、控制设备上的屏蔽接地端子，均应作单点（或一端）的屏蔽接地。
接地干线长度如超过10米或周围有强磁场设备，应采取屏蔽措施，将接地干线穿钢管保护，钢管间连为一体；或采用屏蔽电缆，钢管或屏蔽电缆的屏蔽层应两端接地；接地干线位于室外时，接地干线应采取屏蔽措施，屏蔽层两端接地，屏蔽层可以用钢管或金属走线槽代替，需要注意的是必须保证钢管或者金属走线槽的完整性 。
5． 现场仪表布线时1）避开大型用电设备，2）不能和动力电缆放在地沟或者同一个桥架里 ，3）信号电缆要放在桥架里，或者用穿线管，4）不能放在桥架和穿线管里，要穿过绕线管。
6． 静电一般会在瞬间快速的发生，并且形成很高的电压，造成元器件损伤或损坏
防护措施：
⑴、接地
• 将所有导体连接在一起，然后接地
• 人员接地：人体是最普遍存在的静电危害源。对于静电来说，人体是导体，所以可以对人体采取接地的措施
• 设备接地：自动装配设备使用导轨、传动带、滑道、组件运送器和其它装置来移动器件使之按工艺要求的方向运动传动带和运送系统上可能会积累大量电荷，对设备进行接地可引导静电向大地逸散。
(2)、加湿
(3)、 屏蔽静电场：
　 此种方法使静电场被屏蔽在容器的外围。
(4)、抗静电材料
通常电阻值愈低的物质，其静电散逸速度愈快，不易累积静电，反之，电阻值愈高的物质，其静电散逸速度愈慢，容易累积很高的静电。

7． 首先要注意人身安全，采取措施：
１、出发前，充分考虑现场的复杂性，并准备相应的应对措施；
２、了解高温烫伤的简单救护办法；
3、了解现场工艺允许采用疏通措施；
4、合理的人员搭配。
有毒气体安装时注意事项：防毒是工作重点。
采取措施：１、操作人员携带压缩空气瓶；
２、携带ＣＯ浓度报警仪；
3、懂得CO中毒症状和救护办法；
4、合理的人员搭配。
