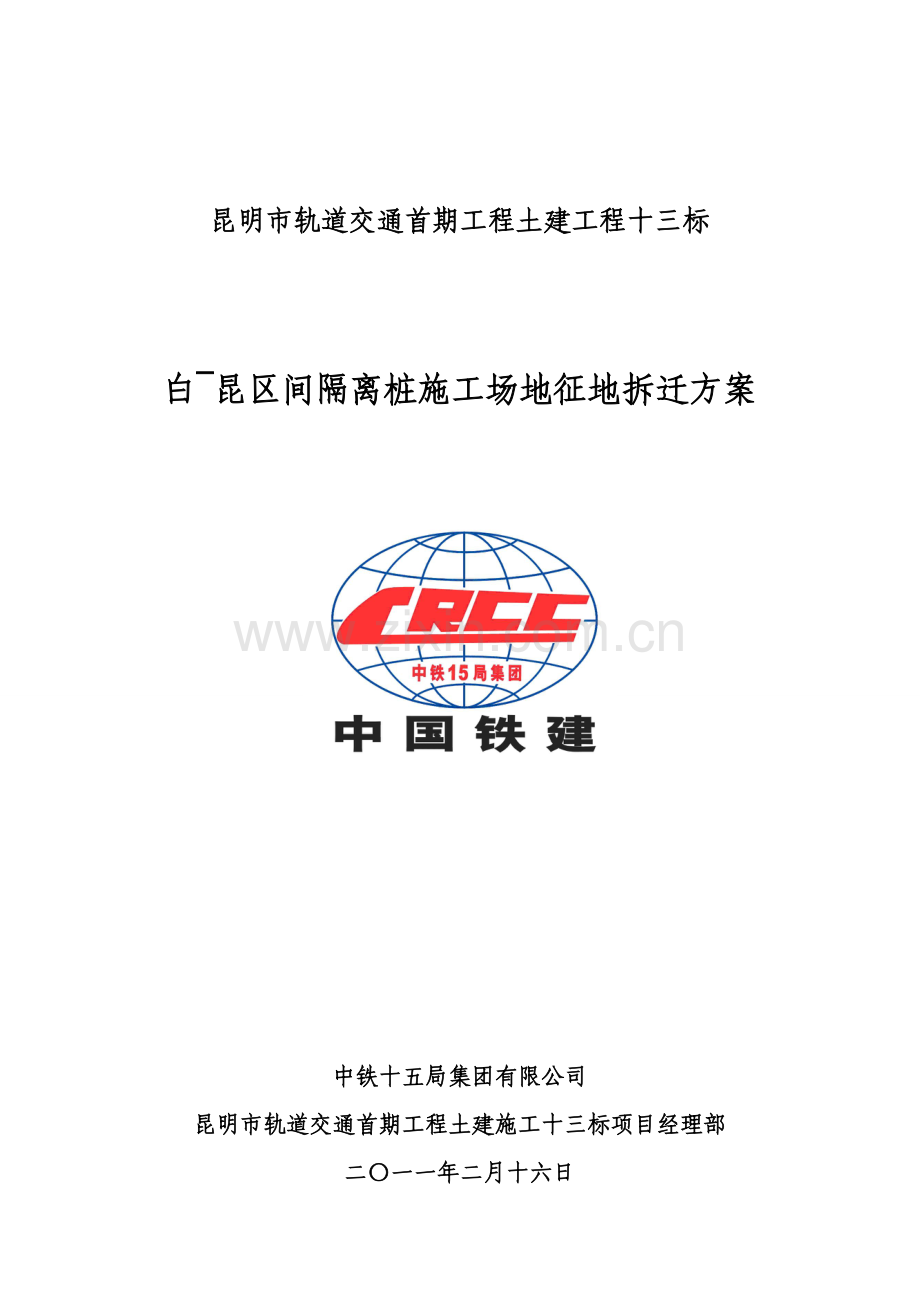

昆明市轨道交通首期工程土建工程十三标

白~昆区间隔离桩施工场地征地拆迁方案

中铁十五局集团有限公司
昆明市轨道交通首期工程土建施工十三标项目经理部
二〇一一年二月十六日
隔离桩施工场地征地拆迁方案
一、概况
⑴隧道间隔离桩
我标段白云路站~昆明北站区间隧道左右线最近距离3.1m，在隧道间距小于10.2m区域设置一排隔离桩（长68m）隔离桩采用φ800@1400钻孔灌注桩+φ800旋喷桩，并在桩顶设置800×800冠梁。
⑵区间隧道左线与房屋间隔离桩及树根桩
白云路站~昆明北站区间隧道左线临近世纪俊园基础，左线隧道外轮廓与世纪俊园A幢基础外缘平面内最小净距为7.68m，竖向最小净距为4.61m，与裙楼商场（砼3层）基础外缘平面内最小净距为1.21m，竖向最小净距为4.142m。
盾构施工前在世纪俊园A幢房屋与隧道之间设置φ800@1400钻孔灌注桩+φ800旋喷桩，并在桩顶设置800×800冠梁作隔离桩；
另，在裙楼与隧道之间设置树根桩保护裙楼基础，斜孔共3排，排间距为0.5m，树根桩间距也为0.5m。
二、施工场地位置
⑴隧道间隔离桩平面位置
隧道间隔离桩位于北京路与联盟路交叉路口东南象限，其平面位置见图1
⑵区间隧道左线与房屋间隔离桩及树根桩平面位置
隧道与房屋间隔离桩、树根桩平面位置位于世纪俊园西侧人行信道处，其平面位置见图2

图1 隧道间隔离桩平面位置图

图2 隧道间隔离桩平面位置图

6

三、施工场地布置：见下图3

图3 施工场地布置图
四、施工场地现状及需拆迁项目
⑴施工场地现状
隧道间隔离桩及隧道与建筑物间隔离桩、树根桩施工场地现状见图4、图5.

图4 隧道间隔离桩施工场地现状

图5 隧道与建筑物间隔离桩、树根桩施工场地现状图
⑵需拆迁项目
①隧道间隔离桩施工需拆迁项目
结合施工场地布置图及施工场地现状，需拆迁项目主要为：中国电信电话亭、路灯、红路灯、奥斯迪购物广场广告牌拆迁，及绿化树木搬迁；同时隔离桩重点位于盘龙区水务局抽水泵房院内，需对院内北侧白色仓库及北侧围墙拆迁。
②左线隧道与建筑物间隔离桩及树根桩需拆迁项目
结合施工场地布置图及施工场地现状，世纪俊园人行通道占用，同时搬迁照片中绿化带、路灯、及世纪俊园大门。
五、管线现状
根据实地考察，目前可确定施工场地范围内主要有电力雨水污水有限电视等管线，详细见下表
序号
项目
管线名称
备注
1
隧道间隔离桩施工影响管线
电力
本表中显示为初步考察可知管线，详细管线情况在施工中需继续探明。
污水
雨水
电信
有线电视
2
隧道与房屋间隔离桩、树根桩施工影响管线
电力
雨水
有线电视
六、施工时间表
施工组织时间安排表
序号
施工项目
需拆迁（施工）项目
需用时间
备注
1
隧道间隔离桩施工
中国电信电话亭
1
综合考虑共需约7天，2011年2月28日前完成
路灯
1
交警红绿灯
1
奥斯迪购物广场基础
1
购物广场广告牌
1
水务局院内白色仓库
1
绿化带清点及搬迁
4
2
隧道与世纪俊园间隔离桩及树根桩施工
世纪俊园电动门
1
综合考虑共需约5天，2011年2月28日前完成
小区路灯
1
门卫岗亭
1
绿化带清点及搬迁
4
3
场地围挡施工
场地围挡，约280m
2
2011年3月1日开始围敝
4
隔离桩及树根桩施工
隔离桩、树根桩、
注浆加固
210天
围挡施工完成后，包括管线探明及改迁时间2011年9月29日前完成。
根据上表，节点工期为2011年3月1日前达到围敝条件，围挡施工完成后，完成隔离桩树根桩施工项目需210天。

中铁十五局集团有限公司
昆明轨道交通首期工程土建施工13标项目经理部
2011年2月16日
