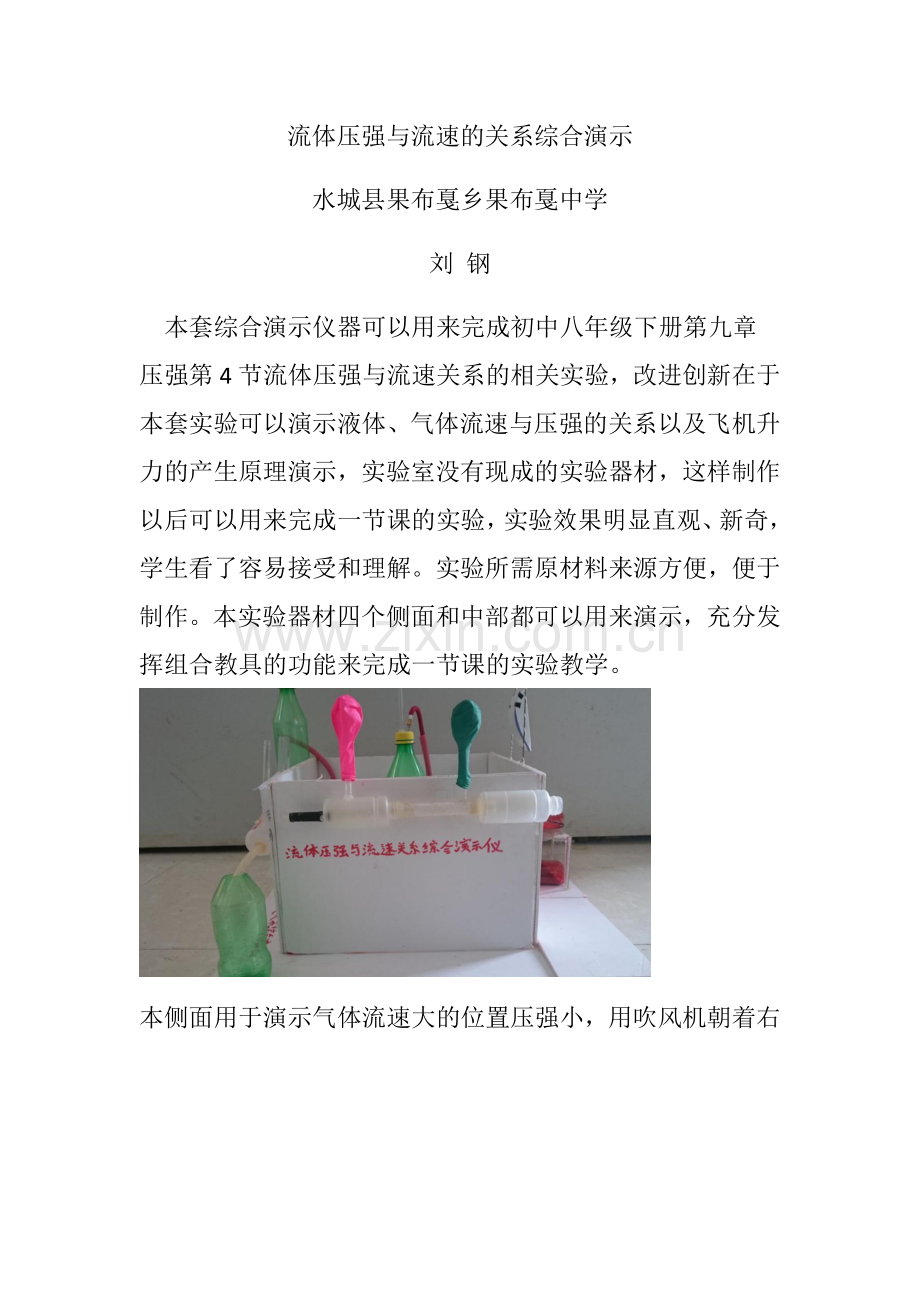

流体压强与流速的关系综合演示
水城县果布戛乡果布戛中学
刘 钢
本套综合演示仪器可以用来完成初中八年级下册第九章压强第4节流体压强与流速关系的相关实验，改进创新在于本套实验可以演示液体、气体流速与压强的关系以及飞机升力的产生原理演示，实验室没有现成的实验器材，这样制作以后可以用来完成一节课的实验，实验效果明显直观、新奇，学生看了容易接受和理解。实验所需原材料来源方便，便于制作。本实验器材四个侧面和中部都可以用来演示，充分发挥组合教具的功能来完成一节课的实验教学。

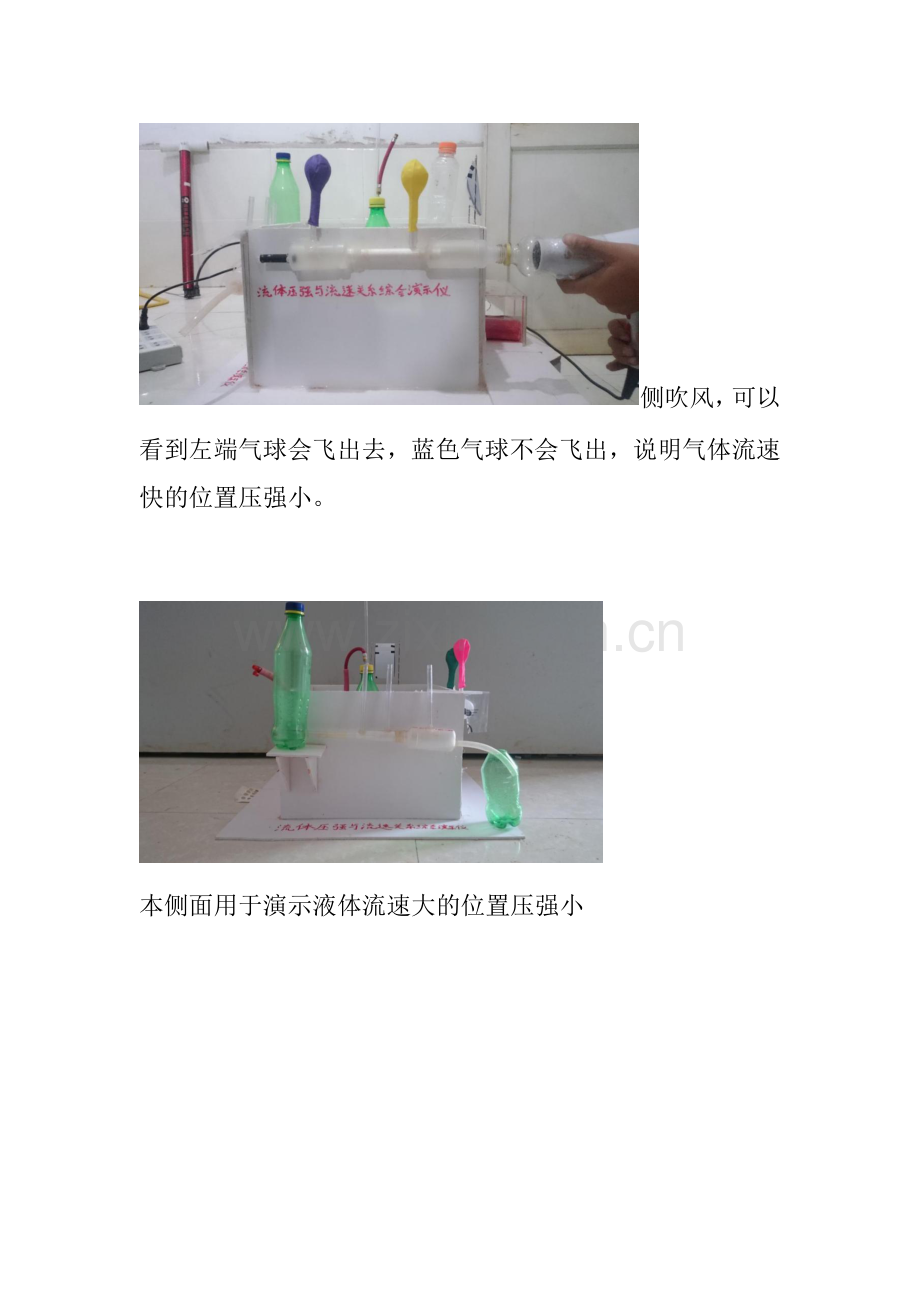

本侧面用于演示气体流速大的位置压强小，用吹风机朝着右侧吹风，可以看到左端气球会飞出去，蓝色气球不会飞出，说明气体流速快的位置压强小。

本侧面用于演示液体流速大的位置压强小
本侧面用于演示飞机升力产生的原因，用电吹风朝左测吹入风可以看到盒子里的机翼会飞起来，说明流速大的位置压强小，机翼上下表面产生的压力差促使机翼飞起来。

中间位置用打气筒朝里面打气可以看到水流喷出的同时上端的乒乓球并不会掉下来而是随着水流上下运动。液体流速大的位置压强小

本侧面用于演示液体流速大的位置压强小乒乓球在水流的作用下被吸住并不会被水冲走，说明水流速大的位置压强小。
