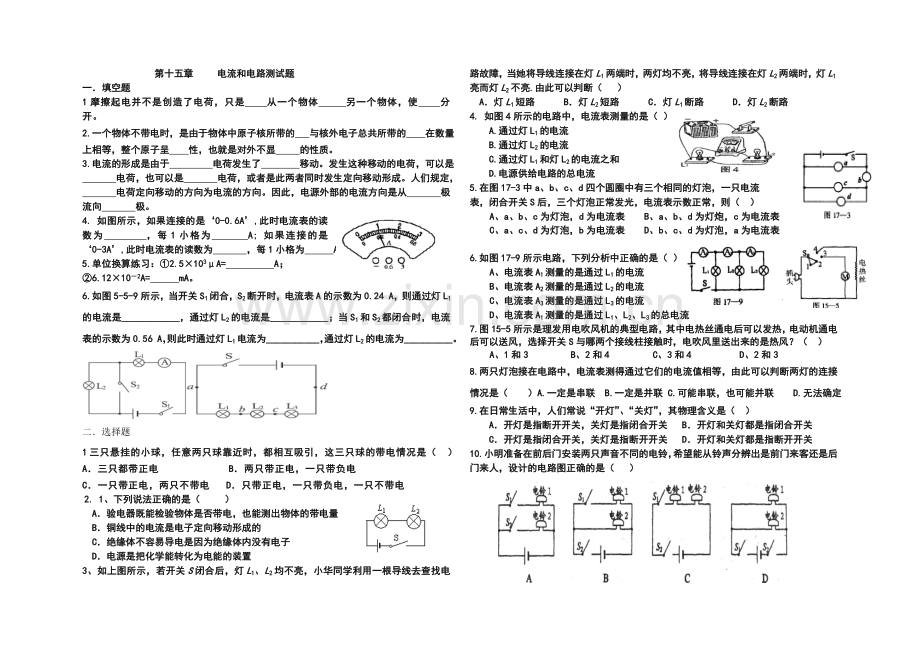

第十五章 电流和电路测试题
一．填空题
1摩擦起电并不是创造了电荷，只是 从一个物体 另一个物体，使 分开。
2.一个物体不带电时，是由于物体中原子核所带的 与核外电子总共所带的 在数量上相等，整个原子呈 性，也就是对外不显 的性质。
3.电流的形成是由于 电荷发生了 移动。发生这种移动的电荷，可以是
电荷，也可以是 电荷，或者是此两者同时发生定向移动形成。人们规定，
电荷定向移动的方向为电流的方向。因此，电源外部的电流方向是从 极流向 极。
4. 如图所示，如果连接的是‘0-0.6A’,此时电流表的读数为 ，每1小格为 A; 如果连接的是‘0-3A’,此时电流表的读数为 ，每1小格为 A;
5.单位换算练习：①2.5×103μA= A；
②6.12×10－2A= mA。
6.如图5-5-9所示，当开关S1闭合，S2断开时，电流表A的示数为0.24 A，则通过灯L1的电流是____________，通过灯L2的电流是____________；当S1和S2都闭合时，电流表的示数为0.56 A，则此时通过灯L1电流为___________，通过灯L2的电流为__________。
二．选择题
1三只悬挂的小球，任意两只球靠近时，都相互吸引，这三只球的带电情况是（ ）
A．三只都带正电 B．两只带正电，一只带负电
C．一只带正电，两只不带电 D．只带正电，一只带负电，一只不带电
2. 1、下列说法正确的是（ ）
A．验电器既能检验物体是否带电，也能测出物体的带电量
B．铜线中的电流是电子定向移动形成的
C．绝缘体不容易导电是因为绝缘体内没有电子
D．电源是把化学能转化为电能的装置
3、如上图所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮.由此可以判断（ ）
A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
4. 如图4所示的电路中，电流表测量的是（ ）
A.通过灯L1的电流
B.通过灯L2的电流
C.通过灯L1和灯L2的电流之和
D.电源供给电路的总电流
5.在图17-3中a、b、c、d四个圆圈中有三个相同的灯泡，一只电流
表，闭合开关S后，三个灯泡正常发光，电流表示数正常，则（ ）
A、a、b、c为灯泡，d为电流表 B、a、b、d为灯炮，c为电流表
C、a、c、d为灯泡，b为电流表 D、b、c、d为灯泡，a为电流表

6.如图17-9所示电路，下列分析中正确的是（ ）
A、电流表A1测量的是通过L1的电流
B、电流表A2测量的是通过L2的电流
C、电流表A3测量的是通过L3的电流
D、电流表A1测量的是通过L1、L2、L3的总电流
7.图15-5所示是理发用电吹风机的典型电路，其中电热丝通电后可以发热，电动机通电后可以送风，选择开关S与哪两个接线柱接触时，电吹风里送出来的是热风？（ ）
A、1和3 B、2和4 C、3和4 D、2和3
8.两只灯泡接在电路中，电流表测得通过它们的电流值相等，由此可以判断两灯的连接情况是（ ）A.一定是串联 B.一定是并联 C.可能串联，也可能并联 D.无法确定
9.在日常生活中，人们常说“开灯”、“关灯”，其物理含义是（ ）
A．开灯是指断开开关，关灯是指闭合开关 B．开灯和关灯都是指闭合开关
C．开灯是指闭合开关，关灯是指断开开关 D．开灯和关灯都是指断开开关
10.小明准备在前后门安装两只声音不同的电铃，希望能从铃声分辨出是前门来客还是后门来人，设计的电路图正确的是（ ）

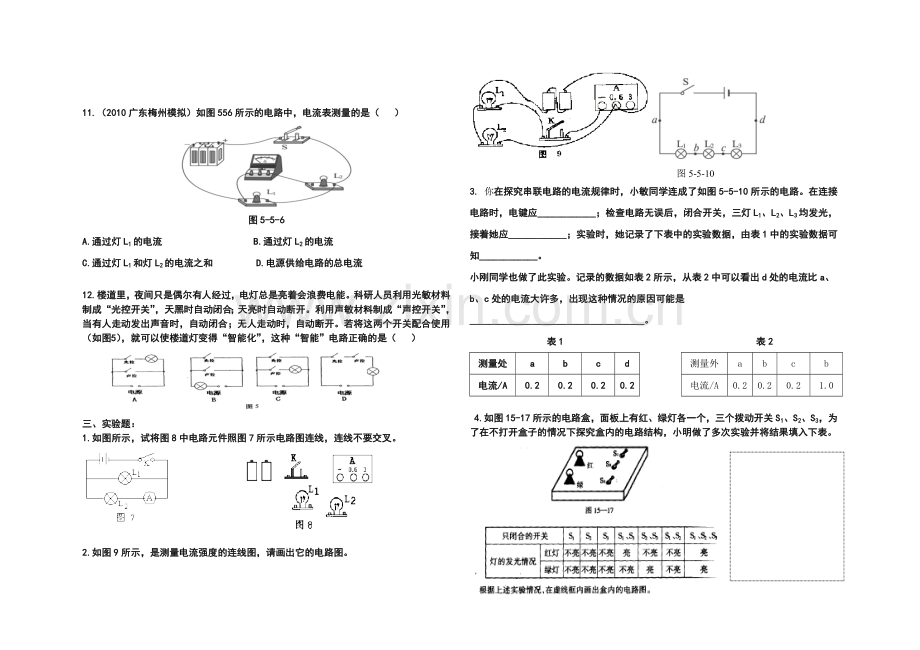

11.（2010广东梅州模拟）如图556所示的电路中，电流表测量的是（ ）

图5-5-6
A.通过灯L1的电流 B.通过灯L2的电流
C.通过灯L1和灯L2的电流之和 D.电源供给电路的总电流

12.楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。科研人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开。若将这两个开关配合使用（如图5），就可以使楼道灯变得“智能化”，这种“智能”电路正确的是（ ）

三、实验题：
1.如图所示，试将图8中电路元件照图7所示电路图连线，连线不要交叉。

2.如图9所示，是测量电流强度的连线图，请画出它的电路图。

图5-5-10
3. 你在探究串联电路的电流规律时，小敏同学连成了如图5-5-10所示的电路。在连接电路时，电键应____________；检查电路无误后，闭合开关，三灯L1、L2、L3均发光，接着她应____________；实验时，她记录了下表中的实验数据，由表1中的实验数据可知____________。
小刚同学也做了此实验。记录的数据如表2所示，从表2中可以看出d处的电流比a、b、c处的电流大许多，出现这种情况的原因可能是____________________________________。
表1 表2
测量处
a
b
c
d
电流/A
0.2
0.2
0.2
0.2
测量外
a
b
c
b
电流/A
0.2
0.2
0.2
1.0

4.如图15-17所示的电路盒，面板上有红、绿灯各一个，三个拨动开关S1、S2、S3，为了在不打开盒子的情况下探究盒内的电路结构，小明做了多次实验并将结果填入下表。
