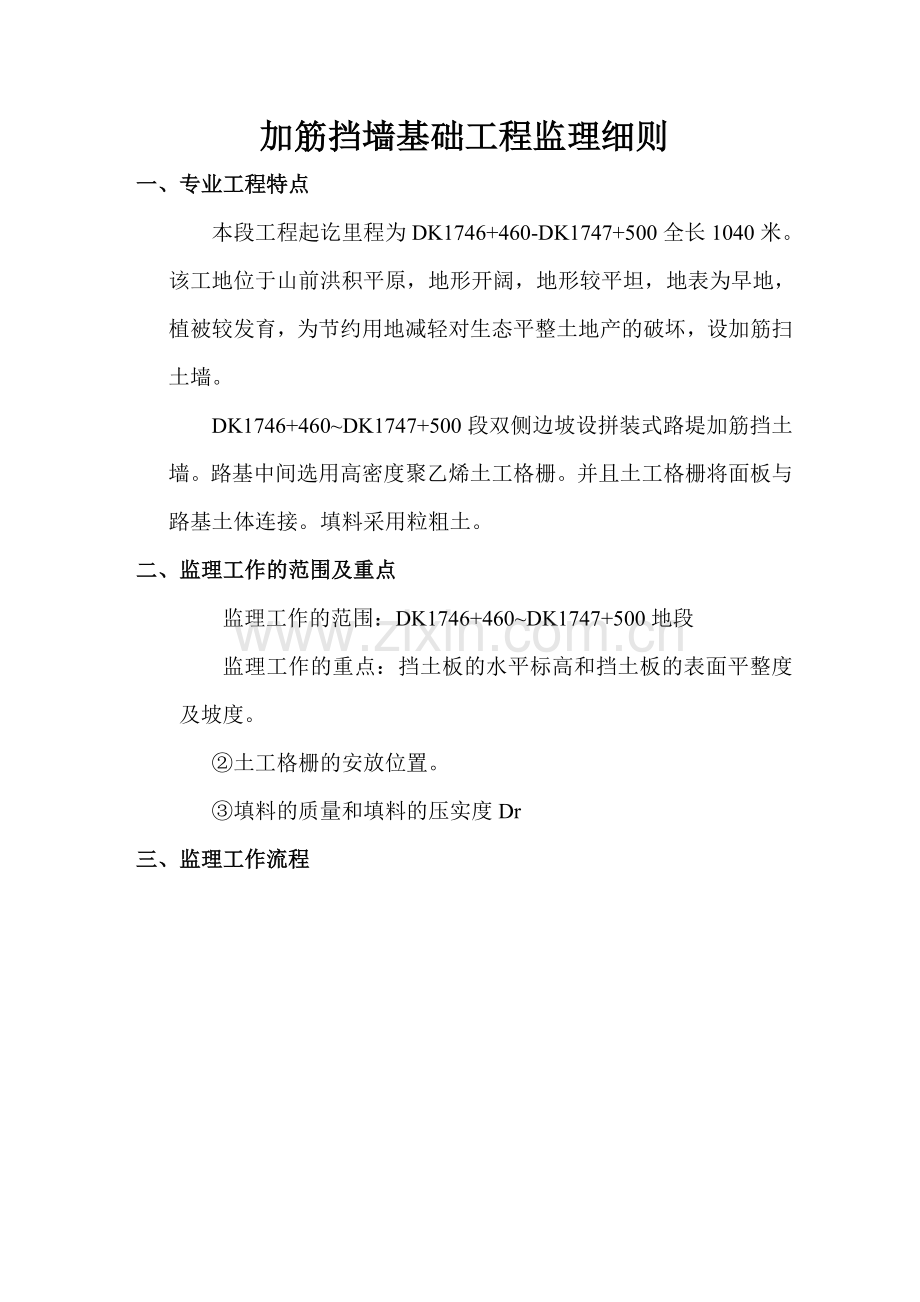

加筋挡墙基础工程监理细则
一、专业工程特点
本段工程起讫里程为DK1746+460-DK1747+500全长1040米。该工地位于山前洪积平原，地形开阔，地形较平坦，地表为早地，植被较发育，为节约用地减轻对生态平整土地产的破坏，设加筋扫土墙。
DK1746+460~DK1747+500段双侧边坡设拼装式路堤加筋挡土墙。路基中间选用高密度聚乙烯土工格栅。并且土工格栅将面板与路基土体连接。填料采用粒粗土。
二、监理工作的范围及重点
监理工作的范围：DK1746+460~DK1747+500地段
监理工作的重点：挡土板的水平标高和挡土板的表面平整度及坡度。
②土工格栅的安放位置。
③填料的质量和填料的压实度Dr
三、监理工作流程

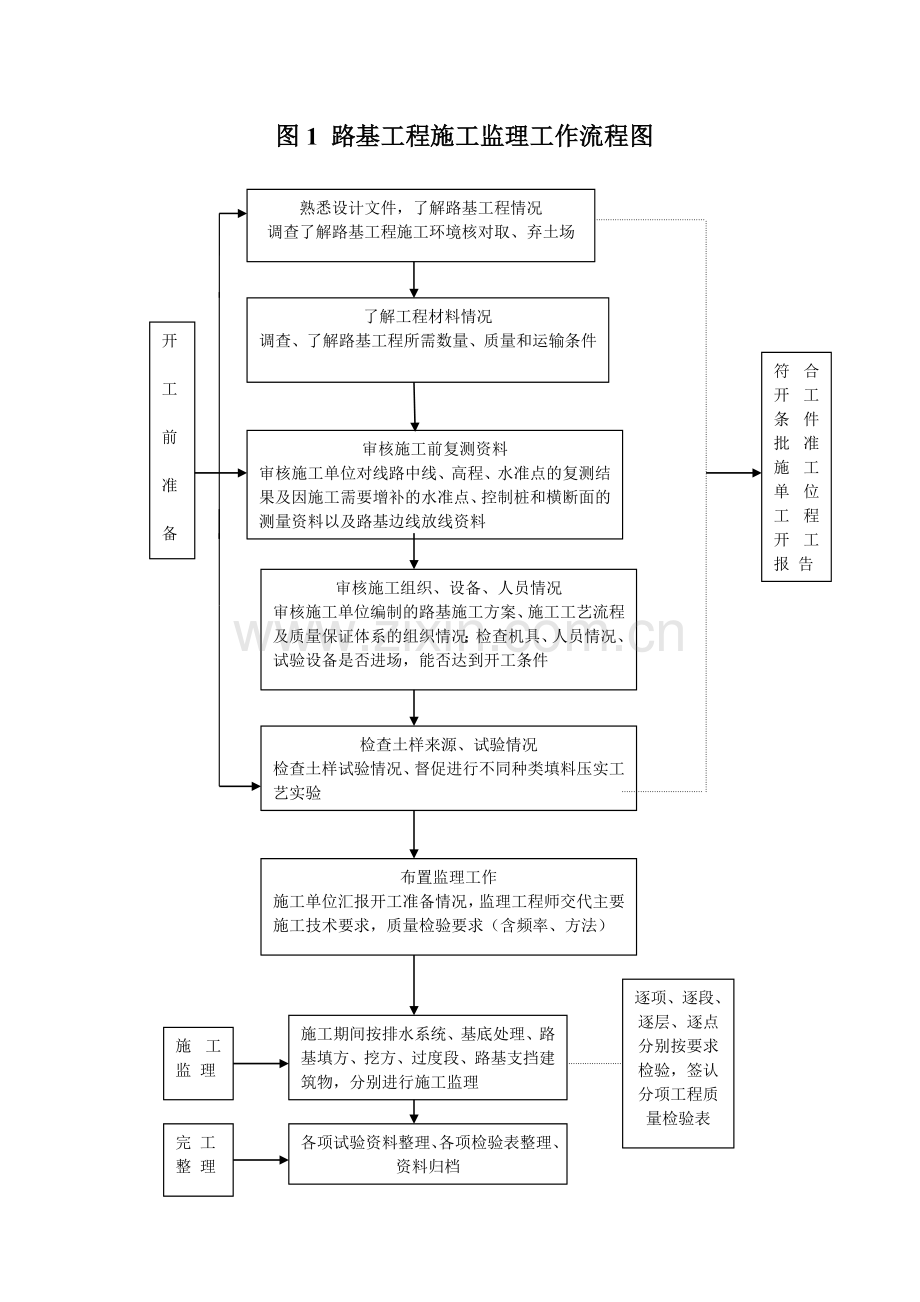

图1 路基工程施工监理工作流程图
符合开工条件批准施工单位工程开工报 告
开

工

前

准

备
熟悉设计文件，了解路基工程情况
调查了解路基工程施工环境核对取、弃土场
了解工程材料情况
调查、了解路基工程所需数量、质量和运输条件
审核施工前复测资料
审核施工单位对线路中线、高程、水准点的复测结果及因施工需要增补的水准点、控制桩和横断面的测量资料以及路基边线放线资料

审核施工组织、设备、人员情况
审核施工单位编制的路基施工方案、施工工艺流程及质量保证体系的组织情况；检查机具、人员情况、试验设备是否进场，能否达到开工条件

检查土样来源、试验情况
检查土样试验情况、督促进行不同种类填料压实工艺实验

布置监理工作
施工单位汇报开工准备情况，监理工程师交代主要施工技术要求，质量检验要求（含频率、方法）

逐项、逐段、逐层、逐点分别按要求检验，签认分项工程质量检验表

施工期间按排水系统、基底处理、路基填方、挖方、过度段、路基支挡建筑物，分别进行施工监理

施工监 理

完 工
整 理
各项试验资料整理、各项检验表整理、资料归档

四、监理工作控制要点、目标及监控手段
在工程的施工过程中，应对加筋土挡墙进行全过程、全方位的监督和管理，使其质量、进度、环境保护等方面符合设计及规范。
施工准备阶段：
审查该项目的质量保证体系，查验施工单位相关人员的资质证件，检查施工单位的进场材料，按规定取样进行抽查，核实施工单位的施工机械、设备进场情况。
施工阶段：
质量控制目标：工程优良率达到90%以上。
对隐蔽工程检查汇表中的内容应认真核对，如对加筋土挡墙基础的基坑要认真检查。对土工格栅的铺设要进行旁站，对土工格栅的铺设尺寸，填料的种类，以及填料的要求，要符合施工设计及规范的要求。施工的方法必须按设计要求施工，首先防止土工格栅暴晒，并采取保护措施，第二面板就位后，填土铺设，连接拉筋。筋材重叠时，应采用厚度不小于5cm；第三为避免机械对墙面板的震动而产生较大的位移，靠近面板1.0米范围内填料的填筑、铺摊、压实都采用小型机械；第四应将拉筋强度高的方向垂直于墙面，在平整压实的填土上，并拉紧、拉直，固定后立即铺上层填料。第五填料应分层填筑、碾压，分层厚度0.3m，碾压顺序应从中部开始向两侧进行，全面轻压后，再重压。禁止施工机械沿横断面方向推土和在未覆盖填料的筋材上行使，机械行使时，填土厚度不小于0.2m，严禁采用羊足碾碾压。
在挡土板的施工中一定要保证挡土板的标高和水平位置的准确，保证挡土板每层的水平位置在同一标高上。拉筋与面板的连接在连接前，先在混凝土块上抹一层厚1cm的M35的水泥砂浆，然后铺土工格栅。安装上层混凝土块并用插销固定。抹水泥砂浆时要注意不要堵塞插销孔。
填料采用粗粒土，其中粉、黏土粒含量不应大于15%，为保护土工格栅，填料中不得含有粒径大于10cm的尖棱状碎石。填料压实度不低于0.70。墙顶采用二八灰土封闭，厚0.5M，并设不小于4%的向外排水坡。
墙背设砂加卵石反滤层厚0.2m。
沿线路方向每20m设置伸缩缝，缝宽0.02m缝内全断面塞沥青麻筋。
在加筋土挡墙的施工监理过程中，主要是现场检查的形式。发现质量问题及时通知和口头通知相结合的方式，及时发现问题及时整改，把质量事故消灭在萌芽状态。提高加筋土挡墙的质量。现场的另一种主要形式就是旁站监理。比如基础和帽石在灌注混凝土过程中，就要旁站监理，对于提高混凝土的质量，是大有好处的，特别是耐久混凝土更需要旁站监理。在加筋土挡墙的路基土方施工过程中，对土工格栅的铺设要求，铺设的长度，对填料设计要求、填料的厚度等也要进行旁站监理，最后对填料的压实度Dr的检测合格，才能算对填土的合格划上一个句号。
五、监理工作方法及措施
在监理过程中，主要是通过审核有关文件、报表、以及现场检查及试验这两个方面的途径和相应的方法实现四个控制。常用的监理方法和手段有旁站监理、巡视、测量、试验、指令文件、规定的质量监控等。
旁站监理：
监理人员采用的一种主要的现场检查形式。工程重要部位或关键工序必须实行旁站监理，如加筋土挡墙基础和帽石。土工格栅的铺设，填料的碾压等。
巡视：
对正在施工的部位或工序现场进行定期或不定期的检查，巡视是一种很好的活动，它不限于某一部位或过程。因此，必须加强对现场的巡视检查。在加筋土挡墙方面、土工格栅的铺设和挡土板砌筑的水平标高和表面平整度。
测量：
应对施工放线及高程控制进行检查，严格控制，随时测量结构物的几何尺寸。
试验：
试验数据是监理工程师判断和确认各种材料和工程部位内在品质的主要依据。监理工程师应按有关要求，对工程中使用的砂浆、混凝土等进行取样，并送到建设单位指定的中心试验室进行试验。
指令文件：
监理工程师对施工单位提出和要求的书面文件，指出施工中存在的问题，提醒施工单位注意，并按要求整改。如因时间紧迫，来不及做出正式的书面指令，也可以用口头指令，但随即应按合同规定，及时补充书面文件对口头指令予以确认。指令形式有监理工程师通知、不合格工程通知、质量问题通知、工程暂停指令、工程复工指令等。
规定的质量监控程序
质量监控程序是各方都必须遵守，是质量监控的必要手段和依据，未经监理工程师检查签署意见或检查不合格的工程，不得进行下一工序施工等。
