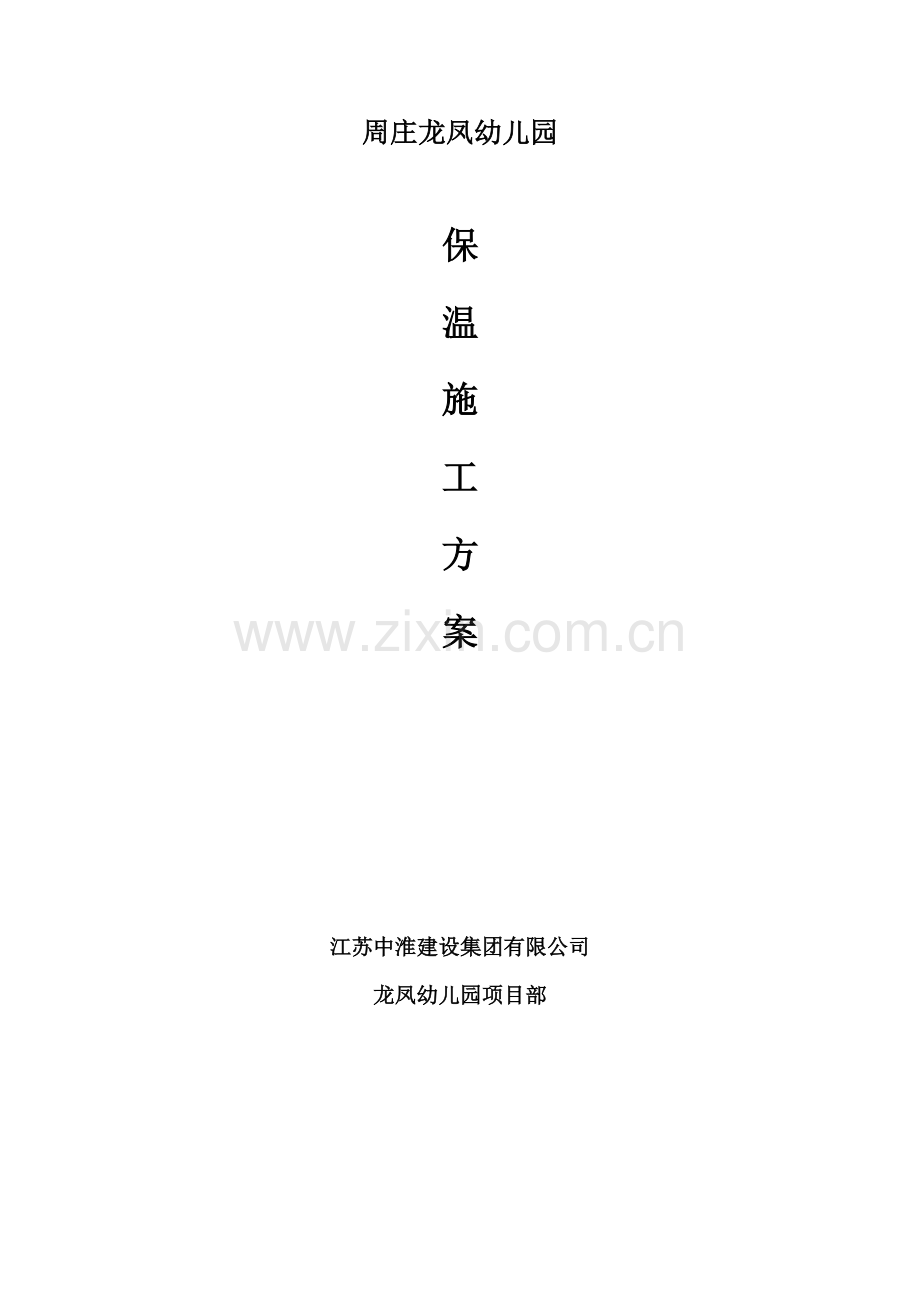

龙凤幼儿园方案.docx

周庄龙凤幼儿园

保

温

施

工

方

案

江苏中淮建设集团有限公司
龙凤幼儿园项目部

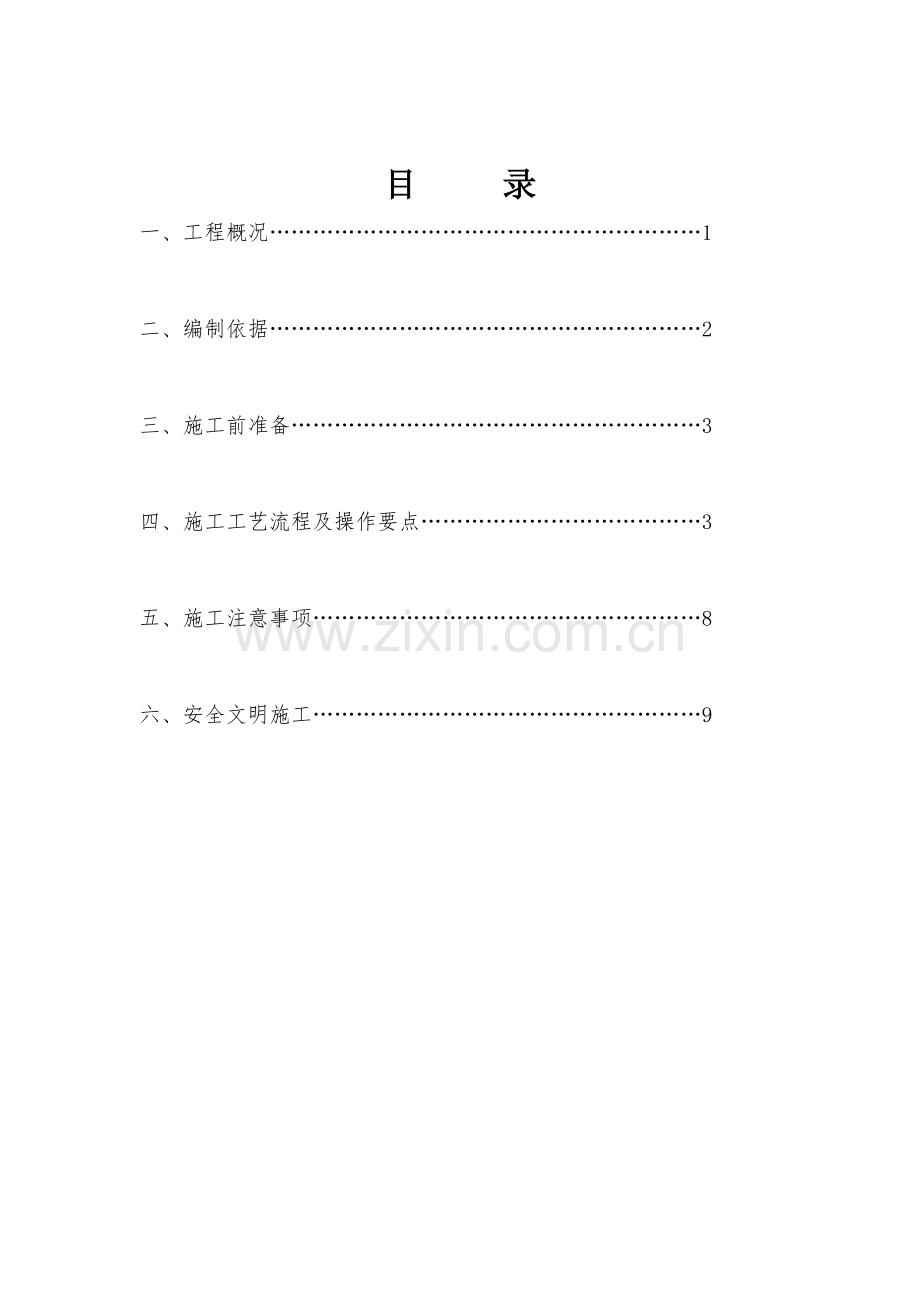

目 录
一、工程概况……………………………………………………1

二、编制依据……………………………………………………2

三、施工前准备…………………………………………………3

四、施工工艺流程及操作要点…………………………………3

五、施工注意事项………………………………………………8

六、安全文明施工………………………………………………9

节能保温施工方案
一、工程概况
1、工程名称：龙凤幼儿园
建设单位：昆山市周庄中心小学校
设计单位：苏州市建筑设计研究院有限责任公司
监理单位：昆山华诚管理有限公司
施工单位：江苏中淮建设集团有限公司
2、工程规模：
本项目总建筑面积 7195平方米，其中地上建筑面积6985平方米，地下建筑面积210平方米，建筑基底面积3603平方米,计算容积率建筑面积6985平方米,架空层建筑面积------平方米。
本子项建筑面积7153平方米，其中地上建筑面积6943平方米，地下建筑面积210平方米，建筑基底面积3577建筑层数:地上3层，地下1层。建筑高度12米，属多层建筑,主要功能为幼儿园。
建筑工程等级二级；设计使用年限50年。
建筑的结构型式：框架结构，抗震设防烈度为七度。抗震设防类别重点设防类别（乙类）。
3、本工程材料及使用部位
本工程采用胶粉聚苯颗粒保温浆料和复合发泡水泥板作为保温材料，胶粉聚苯颗粒保温浆料主要使用在防滑地砖地面（阳台处），复合发泡水泥板主要使用在地下室侧壁、地面、架空层、屋面三方面。
保温层厚度分别为：胶粉聚苯颗粒保温浆料30mm，复合发泡水泥板30mm、50mm、75mm、80mm四种规格。
二、编制依据
1、《胶粉聚苯颗粒保温材料外墙外保温工法》（YJGF41-2000）
2、《建筑装饰装修工程质量验收规范》（GB50210-2001）
3、《建筑节能工程施工质量验收规范》GB50411-2007
4、《屋面工程质量验收规范》GB 50207-2012
5、《建筑工程施工质量验收统一标准》GB50300-2001
6、《建筑地面工程施工质量验收规范》GB50209-2010
三、施工前准备
1、提供施工要求及技术交底文件。
2、建筑施工保温层前，保证墙面基层处理全部完工并做到平整、光滑、无油污、无裂纹、无空鼓、线角顺直、整体坚实、充分干燥，以确保外保温的质量。
3、外保温施工过程中如有施工要求的变化应以最短的时间内出据书面洽商，以使双方及时更改减少损失。
4、由于天气异常及人工不可抗拒的因素造成工期拖延应及时给予书面确认并相应调整施工计划。
5、对已施工完成的部分及时分层验收。
6、协调各工种间的工序搭接,严防交差污染以保证外墙面的整体形象。
7、施工用具：砂浆搅拌机、塔吊、水平运输手推车、手提式搅拌器、水桶、剪刀、滚刷、铁锹、扫帚、手锤、壁纸刀等；常用的检测工具：经纬仪及放线工具、托线板、方尺、探针、钢尺等。
四、施工工艺流程及操作要点
1、 工艺流程：

基层清理：将结构层、保温层上表面的松散杂物散杂物清扫干净，凸出基层表面的灰渣等粘结杂物要铲平，不影响找平层的有效厚度。
2． 抹水泥砂浆找平层
洒水湿润：抹找平水泥砂浆前，应适当洒水湿润基层表面，主要是利于基层与找平层的结合，但不可洒水过量，以免影响找平层表面的干燥，防水层施工后窝住水气，使防水层产生空鼓。洒水达到以基层和找平层能牢固结合为度。
贴点标高、冲筋：本工程屋面、地面铺抹找平砂浆时，先按流水方向以间距1～2m 冲筋。
铺装水泥砂浆：按冲筋标高装灰、铺平，用刮扛靠冲筋条刮平，找坡后用木抹子搓平，铁抹子压光。待浮水消失后，人踏上去有脚印但不下陷为度，再用铁抹子压第二遍即可交活。找平层水泥砂浆配合比为1∶3，拌合稠度控制在7cm。基层与突出屋面结构（女儿墙、山墙壁出屋面烟道）的交接处和基层的转角处，找平层应做成圆弧半径，半径R＝50。
分格缝：待砂浆强度大于1.2Mpa，在找平层上按3m*5m弹线，找平层分格缝宽度为20mm，采用切割机切割分格缝，分格缝建议用沥青填充。
养护：找平层抹平、压实以后24h 可浇水养护，一般养护期为7d，经干燥后铺设防水层。
3.复合水泥板保温层
3.1 操作工艺
3.1.1 工艺流程
基层清理→弹线找平→管根固定→隔气层施工→保温层粘结铺设→抹防水抗裂层。
3.1.2 基层清理：应将杂物、灰尘清理干净。
3.1.3 弹线找坡：本工程屋面为结构找坡。
3.1.4 隔气层施工：涂刷均匀无漏刷。
3.1.5 保温层施工
3.1.5.1 粘结铺设发泡水泥板保温层：板块状保温板平粘在屋面找坡基层上，用专用胶粘砂浆粘贴。
3.1.5.2 屋面保温层干燥有困难时，应采用排汽措施，即按常规方法安装排汽管。
3.1.5.3 轻质材料找坡施工应符合下列规定:
3.1.5.3.1 铺设轻质材料层的基层应平整、干燥和干净。
3.1.5.3.2 铺设轻质材料层含水率应符合设计要求。
3.1.5.3.3 铺设轻质材料应分层铺设并压实，厚度应满足设计要求的最薄处40厚，坡度2％，经三检验收。
3.1.5.3.4 保温层施工完成后，应及时进行找平层和防水层的施工；雨季施工时，保温层应采取遮盖措施，夏季施工时应避免阳光爆嗮。
3.1.5.4发泡水泥保温板保温层施工应符合下列规定
3.1.5.4.1发泡水泥保温板的铺设基层应平整、干燥和干净。
3.1.5.4.2发泡水泥保温板应紧靠在需保温的基层表面上，并应铺平粘牢。
3.1.5.4.3 分层铺设的板块上下层接缝应相互错开；板间缝隙应采用同材料嵌填密实。
3.1.5.4.4 粘贴的发泡水泥保温板应贴严、粘牢。发泡水泥保温板的厚度应满足设计要求。
3.1.5.4.5 发泡水泥保温板粘铺完成后随即进行抹面工序：先在保温板表面涂抹一层防水抗裂砂浆，铺设耐碱网格布（搭接不小于100mm），再涂抹防水抗裂砂浆并收光。
3.4 成品保护
3.4.1 隔气层施工前应将基层表面的砂、土、硬块杂物等清扫干净，防止降低隔气效果。
3.4.2 在已铺好的保温板上涂抹专用防水抗裂砂浆并复合网格布，保证保温层不受损坏。
3.4.3 保护层施工完成后，应及时铺抹水泥砂浆找平层，以保证保温效果。
3.5 材料要求
3.5.1复合发泡水泥保温板的性能指标
项目
单位
性能指标
试验方法
干密度
kg/m³
≤300

GB/T 5486
导热系数
W/(m·k)
≤0.08
GB/T 10294
抗压强度
MPa
≥0.50
GB/T 5486
抗拉强度
MPa
≥0.13
JGJ144
吸水（V/V）
%
≤10.0
附录A
干燥收缩值
mm/m
≤0.80
GB/T 11969 快速法
碳化系数
-
≥0.80
GB/T 11969
软化系数
-
≥0.80
JGJ51

3.5.2 粘结砂浆的性能指标
项目
性能指标
试验方法
拉伸粘结强度/MPa(与水泥砂浆)
原强度
≥0.60
JG 149
耐水
≥0.40
拉伸粘结强度/MPa (与发泡水泥板)
原强度
≥0.10，破坏面在发泡水泥板上
耐水
≥0.10，破坏面在发泡水泥板上
可操作时间/h
1.5-4.0
JG 149
3.5.3 防水抗裂砂浆性能指标
项目
性能指标
试验方法
拉伸粘结强/MPa(与发泡水泥板)
原强度
≥0.10
JG 149
耐水
≥0.10
柔韧性
压折比
≤3.0
JG 149
可操作时间/h
1.5-4.0
JG 149
3.5.4 耐碱网格布性能指标
项目
性能指标
试验方法
标准型
加强型
网孔中心距， mm
6
4
GB/T 9914.3
单位面积质量，g/㎡
≥160
≥300
GB/T 9914.3
拉伸断裂强力，N/50mm
≥1200
≥2000
GB/T 7689.5
断裂伸长率，%
≤4.0
≤4.0
GB/T 20102
拉伸断裂强力保留率，%（经纬向）
≥75
≥75
GB/T 7689.5
4. 胶粉聚苯颗粒保温浆料
4.1工艺流程图
基层墙面处理
↓
吊垂直、套方、弹控制线
↓
用无机保温浆料做灰饼、冲筋
↓
批刷界面剂
↓
保温浆料施工
↓
抗裂砂浆
↓
耐碱网格布
↓
抗裂浆料养护
↓
饰面涂料
4.2施工工艺及流程
4.2.1饰面施工工艺流程
施工流程：地面清理→抹灰、充筋→弹灰层控制线→抹界面砂浆→胶粉聚苯颗粒保温浆料→检查平整度、厚度→安装分割线条→抹抗裂砂浆→铺设玻纤网格布→打浆、压平、拉毛→验收。（见下图）
1、基层
2、界面层
3、胶粉聚苯颗粒保温浆料
4、防裂层
5、耐碱网格布
6、饰面层

4.2.2 施工工艺：
袋胶粉料25kg加一袋聚苯颗粒200L使用时加34~36kg水经，搅拌好的砂浆应在3个小时内用完。
①将墙面上残留砂浆、污垢、灰尘清理干净，或用普通抹灰砂浆将整个墙面进行拉毛处理
②灰饼充筋：地面应按保温层厚度设计要求用无机保温砂浆做出灰饼充筋
③界面层施工：界面砂浆加水、机械搅拌配置稠度达到施工要求，用铁抹抹2-3mm，再用木抹刮糙。
④在外墙阳角、门口处用1：2.5水泥砂浆做出50mm的护角。保温浆料分层进行抹灰，抹第一层应压紧压实，隔天再进行下一遍抹灰，厚度达到冲筋面时，压紧压实，并进行平整度、垂直度检查。
⑤防水防裂砂浆用机械搅拌，加水搅拌3分钟，防裂砂浆直接粉刷在保温层上面厚度为3-5mm，先用大杠刮平，再用塑料抹子搓平，随即将事先按分割缝间距裁剪好的网格布沿分隔缝，用铁抹子将网格布压入防裂砂浆中，网格布平面之间的搭接宽度不应小于80mm，阴角处的搭接不应小于100mm，阳角处的搭接不小于200mm，大面积墙面网格布应横向铺贴平整，无皱纹，小面积墙面网格布随即铺贴，要求铺贴平整，无皱纹。然后用抹子将网格布压入防裂砂浆中，最后再用抹子把浆料打磨出来，覆盖整个网格布，要求做到网布看上去似露非露就可以了。注：铺设双层网格布之间的抗裂砂浆应饱满严禁干贴。抗裂粉刷与铺贴网格布应一起操作完成。
网格布选用单位面积重量为≥160g/m2的规格。
五、施工注意事项
1、复合发泡水泥板
1）保温层功能不良：保温材料导热系数、含水量、铺实密度等原因；施工选用的材料应达到技术标准，控制密度、保证保温的功能效果。
2）铺设厚度不均匀：铺设时不认真操作。应拉线找坡，铺顺平整，操作中应避免材料在屋面上堆积二次倒运。保证均质铺设。
3）保温层边角处质量问题：边线不直，边槎不齐整，影响找坡、找平和排水。
4）板块保温材料铺贴不实：影响保温、防水效果，造成找平层裂缝。应严格达到规范和验评标准的质量标准，严格验收管理。
2. 胶粉聚苯颗粒保温浆料
基层处理：要求墙面清洗干净，无浮土，无油渍、空鼓及松动，风化部分剔掉，界面拉毛均匀，粘接牢靠。
胶粉聚苯颗粒保温浆料厚度控制（不大于20mm），其平整度不应大于4mm。保温层厚度要求达到设计厚度，无空鼓、无开裂、无脱落。
六、安全文明施工
1、安全施工规范
1.1每日上班前由施工员进行严格安全教育，检查吊篮吊绳和安全带等保护措施。
1.2吊篮由专门人员看管，并严格遵守吊篮的操作规范。
1.3避免疲劳作业，避免有病坚持工作。
1.4施工中严肃认真，不得吸烟，不得嬉笑玩耍。
2、文明施工规范
2.1工人上班是统一着装，统一佩带胸卡。
2.2 随时保持脚手架施工机具和材料包装物的表面干净卫生。
2.3文明礼貌。不说粗话。
2.4服从安排，听从指挥。

江苏中淮建设集团有限公司
龙凤幼儿园项目

8
