XXXXXXXXXXXXXXXXX工程

线管开槽处理详细方案

四川省XXXX工程公司
2014年7月

会 签 栏

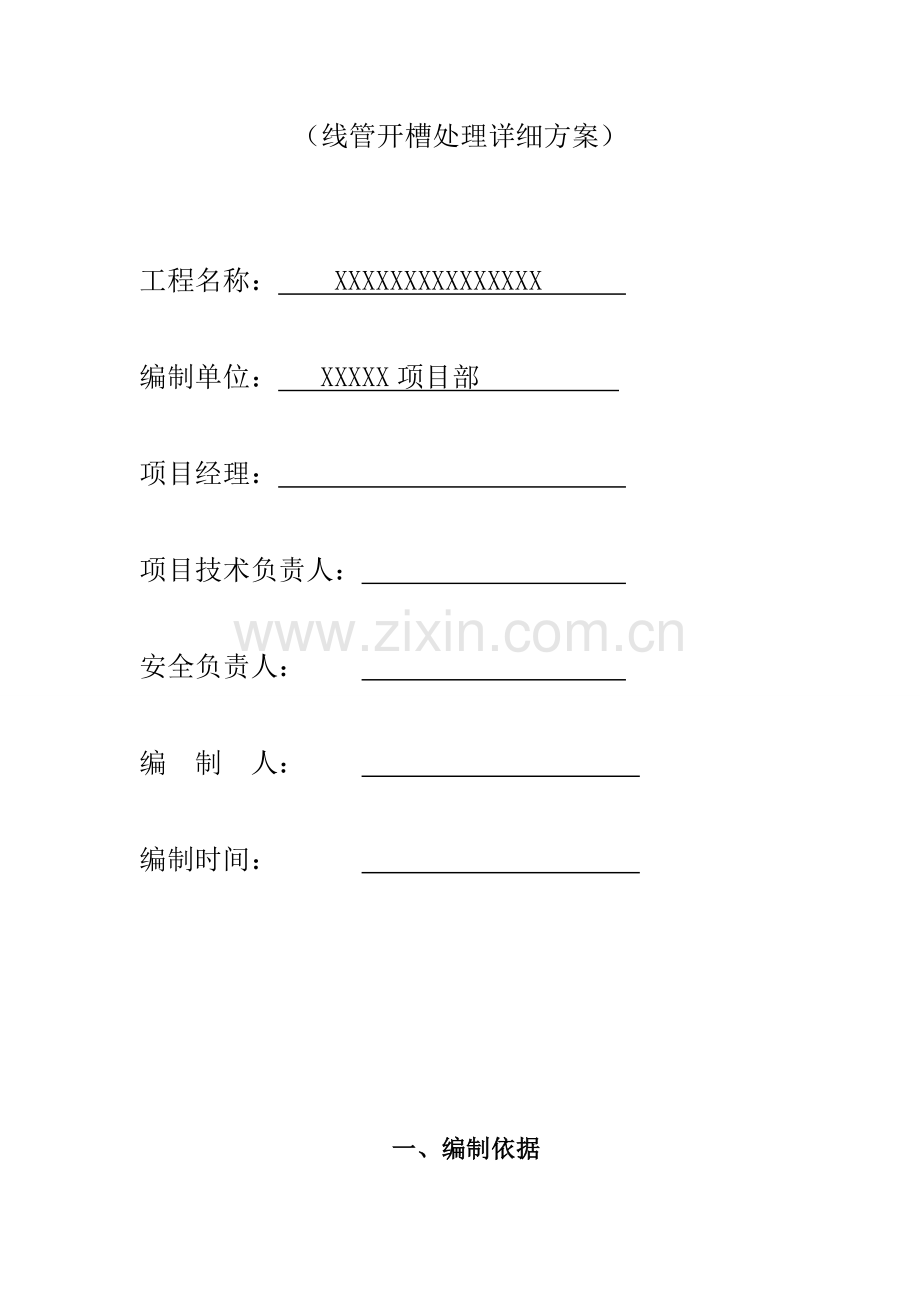

（线管开槽处理详细方案）

工程名称： XXXXXXXXXXXXXXX

编制单位： XXXXX项目部

项目经理：

项目技术负责人：

安全负责人：

编 制 人：

编制时间：

一、编制依据
本工程设计施工图及相关技术资料、《建筑工程施工质量验收统一标准》（GB50300-2011）、《建筑装饰工程施工及验收规范》（GB50210-2002）、施工规程。
二、工程概况
本工程建筑面积90308.66㎡，地下室两层，5#、8#楼26层，6#、7#楼31层，现工程总体已进入装修阶段。
三、砌体修补原因
1、二次配管中的部分线管在砌体施工中未包管，产生墙面开槽；
2、砌体施工中已按原按设计图纸预留的管线，如户内开关、插座、弱电、给水等点位，为满足精装设计要求需要移位，而产生二次开槽。
四、线槽、配电箱修补措施
为保证工程质量，需对墙体上线管等开槽部位进行修补。具体措施如下：
1、线槽处理措施
（1）、宽为30mm的线槽：采用1：2.5水泥砂浆抹平。
（2）、宽为50mm~100mm的线槽：线管固定后，采用钢板网加固，后用1：2.5水泥砂浆抹平。
（3）、线槽深度每30~50mm分两次抹灰。线槽深度50mm以上的，采用细土砼填充后，用1：2.5水泥砂浆抹平。
（4）、线管外壁与抹灰完成面间距不小于15mm。
2、配电箱处理措施
（1）、所剔凿部位根据洞口大小处理，超出配电箱外围尺寸100~150mm之间，采用Ф6钢筋间距150*100mm加固，用细石砼浇筑后，采用1：2.5水泥砂浆磨平。
（2）、固定后，线管外壁与抹灰完成面间距不小于15mm。
（3）、线槽深度50mm以上的，采用豆石混凝土浇筑后，用1：2，5水泥砂浆抹平。线槽深度每30~50mm分两次抹灰。
五、施工操作要点
1、基层清理
基层清扫干净，不得有浮尘、杂物，素水泥浆连接层一道。
2、抹灰
厚度30~50mm的，分两次抹灰，保证每次抹灰厚度不超过25mm，避免抹灰层开裂。
六、成品保护
不切断钢筋，不破坏墙体，不污染墙面和配电箱壳体。
七、文明、安全施工
1、现场垃圾及时清理，工完场清；
2、进入现场人员一律戴好安全帽，认真做好安全防护工作，如施工期间需拆除安全防护需经现场安全同意，并在施工完毕后对其进行恢复；
3、防止机械伤害：切割时，应防止用力过猛，锯片碎裂飞出伤人，操作时应站在侧面清除焊渣时，应戴好防护眼镜，防止铁渣飞溅伤人。
