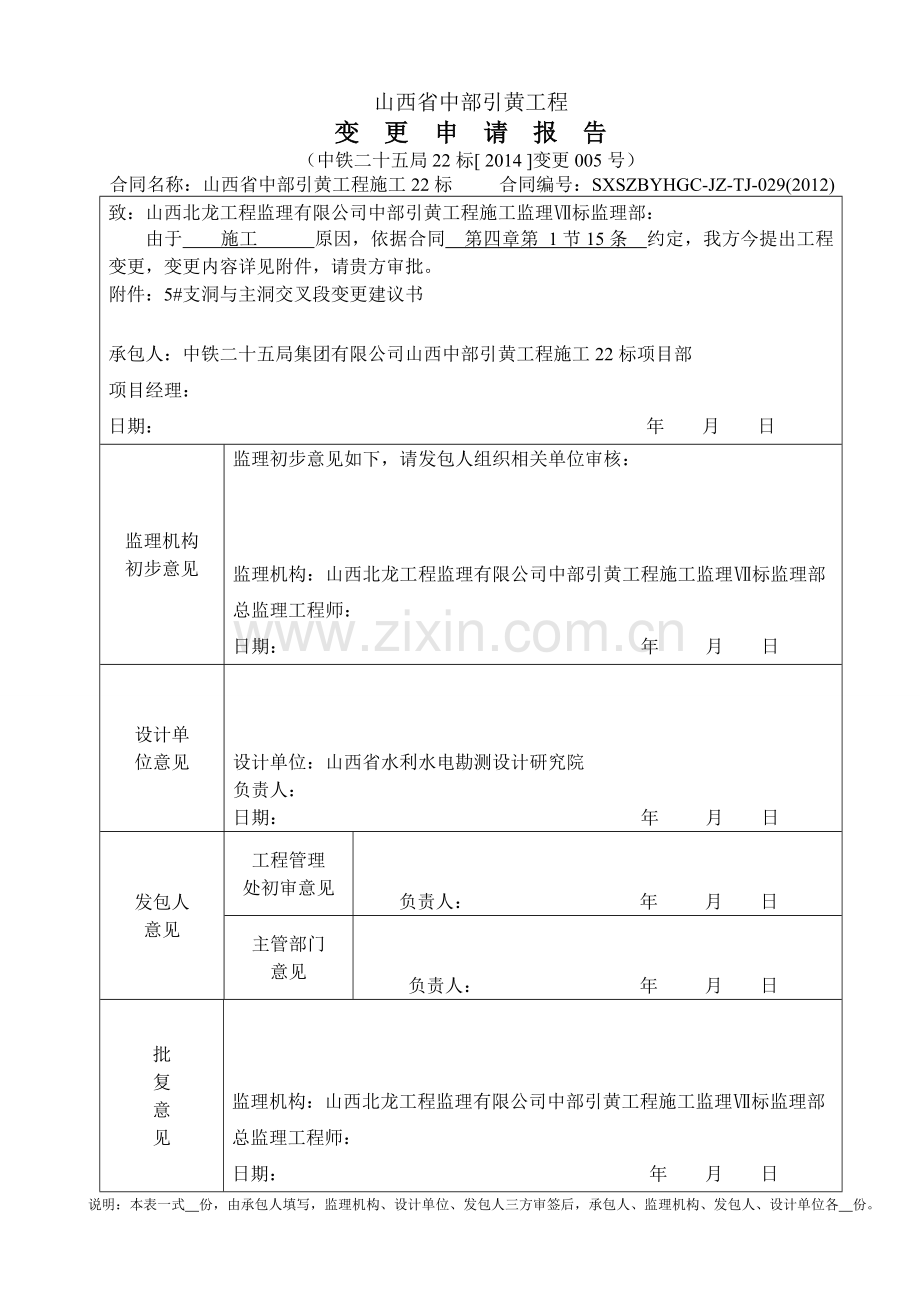

山西省中部引黄工程
变 更 申 请 报 告
（中铁二十五局22标[ 2014 ]变更005号）
合同名称：山西省中部引黄工程施工22标 合同编号：SXSZBYHGC-JZ-TJ-029(2012)
致：山西北龙工程监理有限公司中部引黄工程施工监理Ⅶ标监理部：
由于 施工 原因，依据合同 第四章第 1节15条 约定，我方今提出工程变更，变更内容详见附件，请贵方审批。
附件：5#支洞与主洞交叉段变更建议书

承包人：中铁二十五局集团有限公司山西中部引黄工程施工22标项目部
项目经理：
日期： 年 月 日
监理机构
初步意见
监理初步意见如下，请发包人组织相关单位审核：

监理机构：山西北龙工程监理有限公司中部引黄工程施工监理Ⅶ标监理部
总监理工程师：
日期： 年 月 日
设计单
位意见

设计单位：山西省水利水电勘测设计研究院
负责人：
日期： 年 月 日
发包人
意见
工程管理
处初审意见

负责人： 年 月 日
主管部门
意见

负责人： 年 月 日
批
复
意
见

监理机构：山西北龙工程监理有限公司中部引黄工程施工监理Ⅶ标监理部
总监理工程师：
日期： 年 月 日
说明：本表一式 份，由承包人填写，监理机构、设计单位、发包人三方审签后，承包人、监理机构、发包人、设计单位各 份。

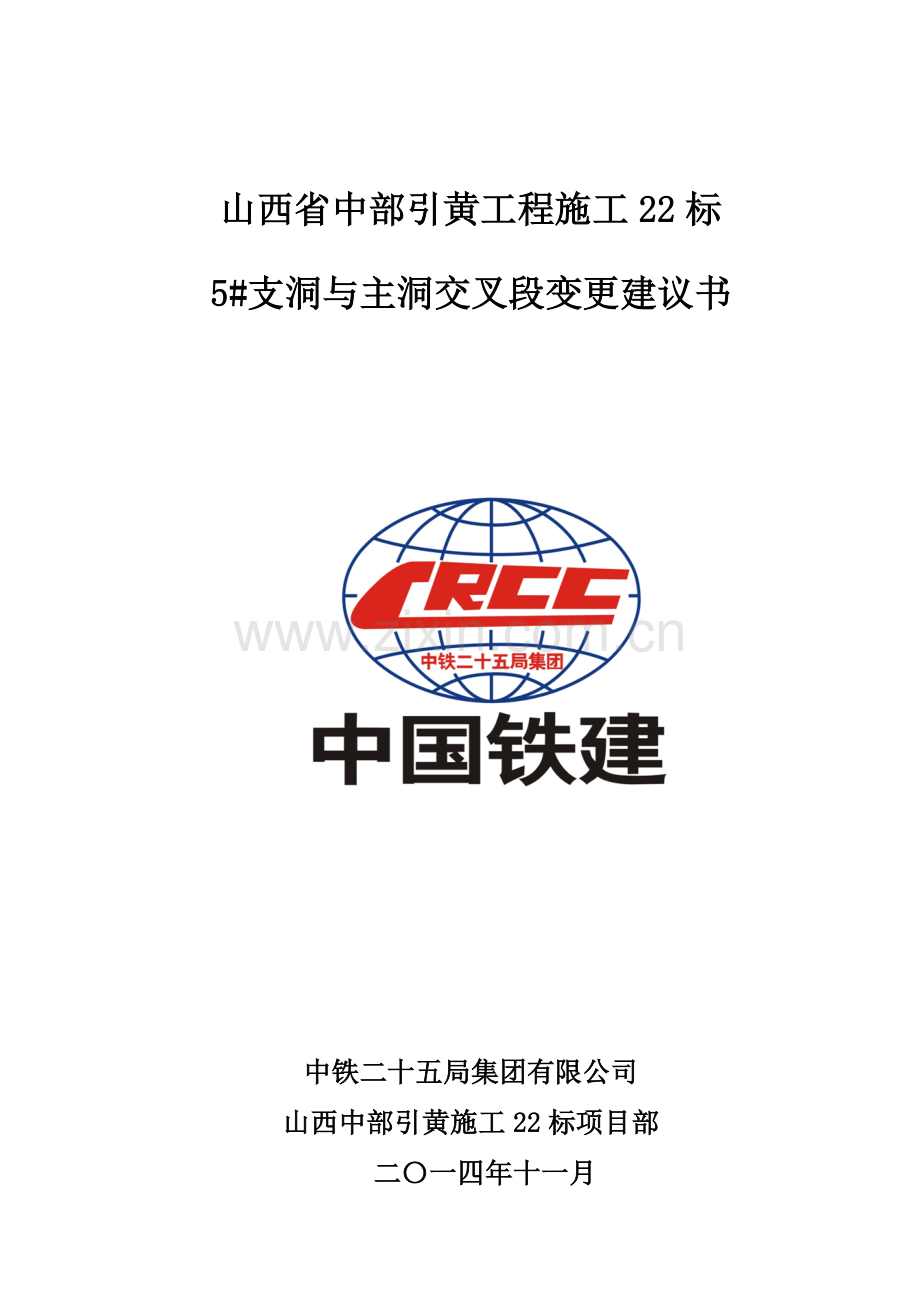

山西省中部引黄工程施工22标
5#支洞与主洞交叉段变更建议书

中铁二十五局集团有限公司
山西中部引黄施工22标项目部
二〇一四年十一月

5#支洞与主洞交叉段变更建议书

一、5#支洞工程概况
西干线5#支洞位于中阳县下枣林乡上枣林村罗家焉组，支洞全1311.75m，与主洞交叉点桩号西13+563.62，坐标X=4125716.1885，Y=508188.004；进主洞点高程949.551m。交叉段段围岩岩性为奥陶系中统上马家沟组下段泥灰岩，围岩泥灰岩风化呈土状结构，有断层通过，滑移面走向不稳定，可见断层角砾岩，岩体很松散，极不稳定。结构受构造影响破坏严重，围岩稳定性很差，开挖后不及时支护变形破坏严重，围岩工程地质分类为Ⅴ类。
二、设计变更原因：
交叉段施工选用山西大水网工程《施工支洞与主洞T字形交叉段结构图》，图号DSW-JC-TZ-01。
三、变更后5#支洞交叉段参数
取消原设计交叉段喇叭口，将主洞断面扩大3m，分别向5#支洞上游，下游按扩大断面开挖17.71m，扩大后断面最大跨度6.44m（保证机械设备转弯所需最小跨度），净高5.155m。支洞变坡段设在支洞桩号0+1286.75处，平直段长25m（至主洞开挖外边线），其中支洞标准段9.85m，过渡段15.15m，交叉段3m。
详见5#支洞与主洞交叉段示意图。

5#支洞与主洞交叉段示意图
四、变更依据：
根据施工承包合同通用条款第15条规定，5#支洞与主洞交叉段变更属于变更范畴。
五、 主要施工方案：
1、支洞施工至里程1+286.75处进入平直段，开挖由斜向开挖改为平向开挖，向前继续施工支洞标准段9.85m后，按照设计过渡段尺寸进行开挖。
过渡段开挖尺寸见过渡段断面示意图。
2、过渡段施工至桩号1+311.45，改为交叉段开挖，按照过渡段尺寸继续施工至主洞外侧壁。
3、按照交叉段扩大断面分别向主洞上游、下游开挖15m。先向主洞上游开挖一循环后，再向主洞下游开挖一循环，如此交替施工，直至交叉段施工完成，以保证施工安全。交叉段开挖尺寸详见交叉段断面示意图

过渡段断面示意图

交叉段断面示意图
4、由于主洞交叉支洞段钢拱架靠支洞一侧无竖向支撑，拱部拱架支座落在支洞最后一榀钢拱架上，并焊接牢固，此段（5.42米）加密拱架间距为80cm，以确保安全。详见下图。

5、交叉段支护措施：
1）交叉段混凝土强度等级为C25，抗渗等级为W8；
2）设Φ25系统锚杆，长2m，间排距1m，梅花型布置；
3）内挂Φ8钢筋网150*150mm，喷C20混凝土120mm；
4）顶拱100°范围内灌浆，灌浆压力位0.2Mp；
5）交叉段采用I20钢拱架支护，间距1m；
6）不良地质洞段根据需要，顶拱范围随即设置超前小导管注浆，其中超前小导管的钢管（开孔管）采用Φ42热轧钢管，壁厚3mm，单根钢管长5m，钢管间距0.4m。
六、变更后工程量及费用
西干线5#施工支洞变更工程量及费用详见附表1。
附表1 西干线5#施工支洞交叉段变更工程量及费用表

西干5#施工支洞
单位
单价（元）
变更后
工程量
变更后合价（元）
洞
身
工
程
石方开挖
m3
188.36
1468.25
276559.57
支护工程
C20喷护混凝土
m3
697.51
86.75
60508.99
钢筋挂网
t
6200.47
3.665
22724.72
系统锚杆
根
58.26
364
21206.64
钢拱架
t
7597.79
20.24
153779.27
超前小导管灌浆
m
131.77
1237.5
163065.38
φ42热轧钢管，长5m
根
214.15
275
58891.25
合 价

756735.82
七、总工期分析：
变更后按原计划人字形交叉段开挖方式较少了支洞长度36.06m，综合考虑扩大段的施工时间，能够保证总工期的实现。
变更后5#支洞交叉段工期进度图详见附表2。
附表2 西干线隧洞5#支洞交叉段工期进度图
序号
建设内容
工作日
开工日期
完工日期
11月
1
过渡段开挖及支护
4
2014/11/15
2014/11/16

2
交叉段开挖及支护
9
2014/11/16
2014/11/25

3
进主洞准备工作
1
2014/11/26
2014/11/27

八、质量、安全分析
施工现场将严格按照建立的质量、安全组织保证体系进行施工。保证现场质量、安全良好可控。
1、由于施工支洞与主洞交叉段跨度较大，施工中将严格按照《岩 土锚固与喷射混凝土支护工程技术规范》进行观测，应加强监测频率。
2、专职安检人员每班都要对施工现场进行一次全面检查，尤其是要注意加强对围岩状态的检查，不放过任何微小变化，并应逐级做好记录。发现问题及时提请领导采取措施，妥善处理。施工技术部门要认真做好临时支护变形的观察、量测，并认真做好记录和数据处理工作，据以修正支护参数，改进施工方法。
3、爆破起爆后，应派专人进行检查，处理危石、悬石，并设人监护。确认安全后，其他人员方准进入作业面。做好洞内防尘，降低粉尘浓度。
4、参加施工人员必须经过安全教育，熟知本工种安全操作规程，特种作业工作持证上岗。在工作中遵守操作规程，坚守工作岗位。严禁酒后上岗。正确使用安全防护用品。进入施工现场的人员，必须戴安全帽。不得穿高跟鞋、拖鞋、硬底易滑鞋。
5、在支洞里程1+252.90、1+257.77、 1+262.49、1+267.51、1+110.01
处设置观测断面，如遇不良地质段加密观测点，采用全站仪、收敛仪和激光断面仪器进行收敛及沉降观测。观测频率：一个开挖部分完成后检测一次，当变形速率明显减小时，可减少观测频率，当变形速率与变形数值较大时，加密观测频次，并及时通报。围岩稳定的基本依据：变形总量已完成允许变形量的90%。变形速率明显下降，收敛速率小于0.2mm/d,顶拱沉降变形速率小于0.15mm/d。
当变形速率与变形量达到或超过警戒值时，则认为不安全，需要报警，采取加强措施，同时加密观测频次，并及时提供观测成果。
九、环保、水保分析
严格执行水土保持“三同时”制度，执行本项目《环境影响报告书》及批复意见、《水土保持报告书》及批复意见等有关要求；严格按照设计文件及批准的施工组织设计组织施工，把环保、水保措施实施落实到施工全过程。
十、其他说明
建立健全施工工期保证体系，从组织上、制度上、技术上和施工资源上保证工程按施工进度计划顺利实施。在施工过程中，不断完善管理机制，加强工程施工调度，搞好动态控制，结合工程进展及时调整进度计划，力争加快工程进度，提前实现工期目标。
