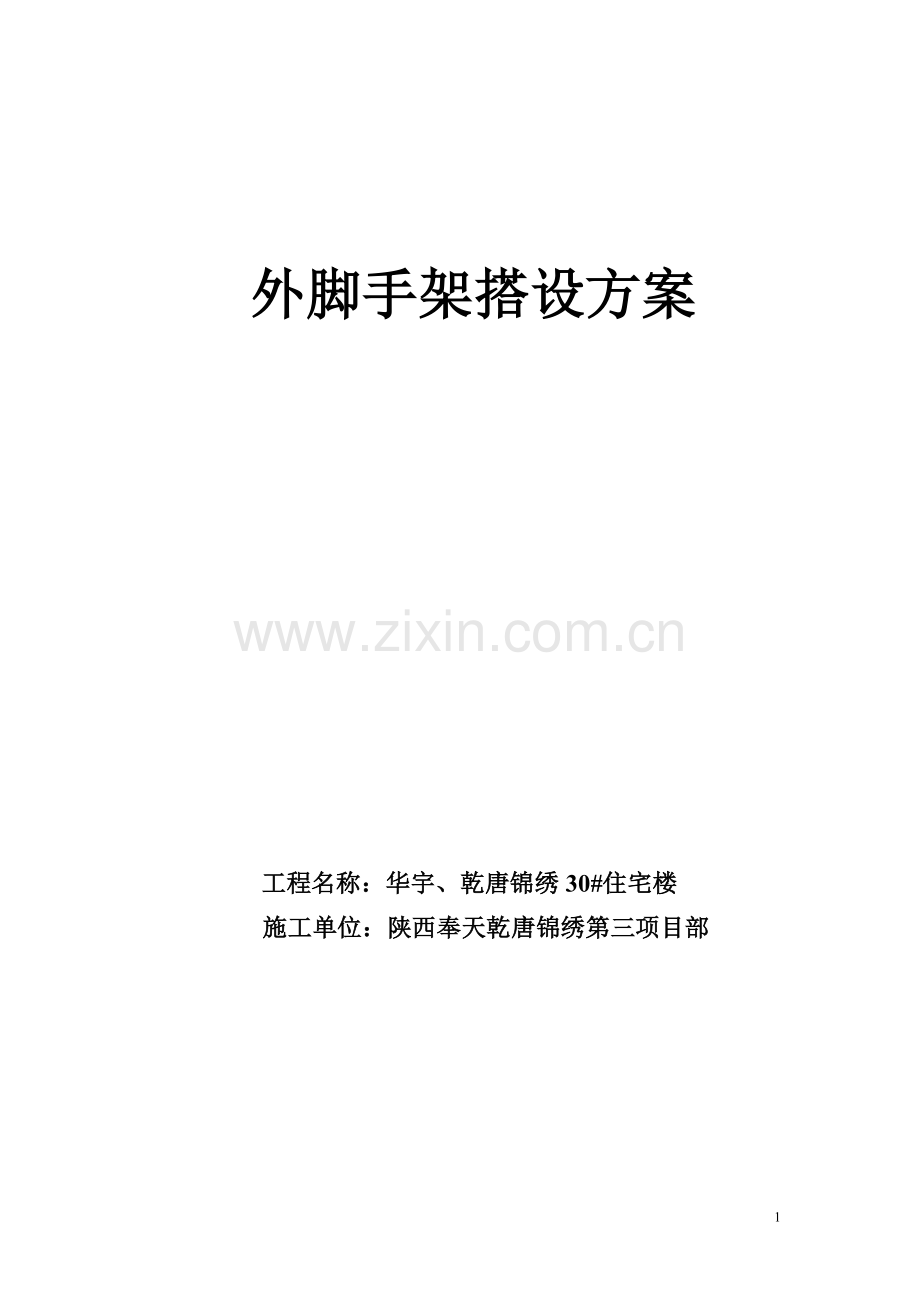

外脚手架搭设方案

工程名称：华宇、乾唐锦绣30#住宅楼
施工单位：陕西奉天乾唐锦绣第三项目部

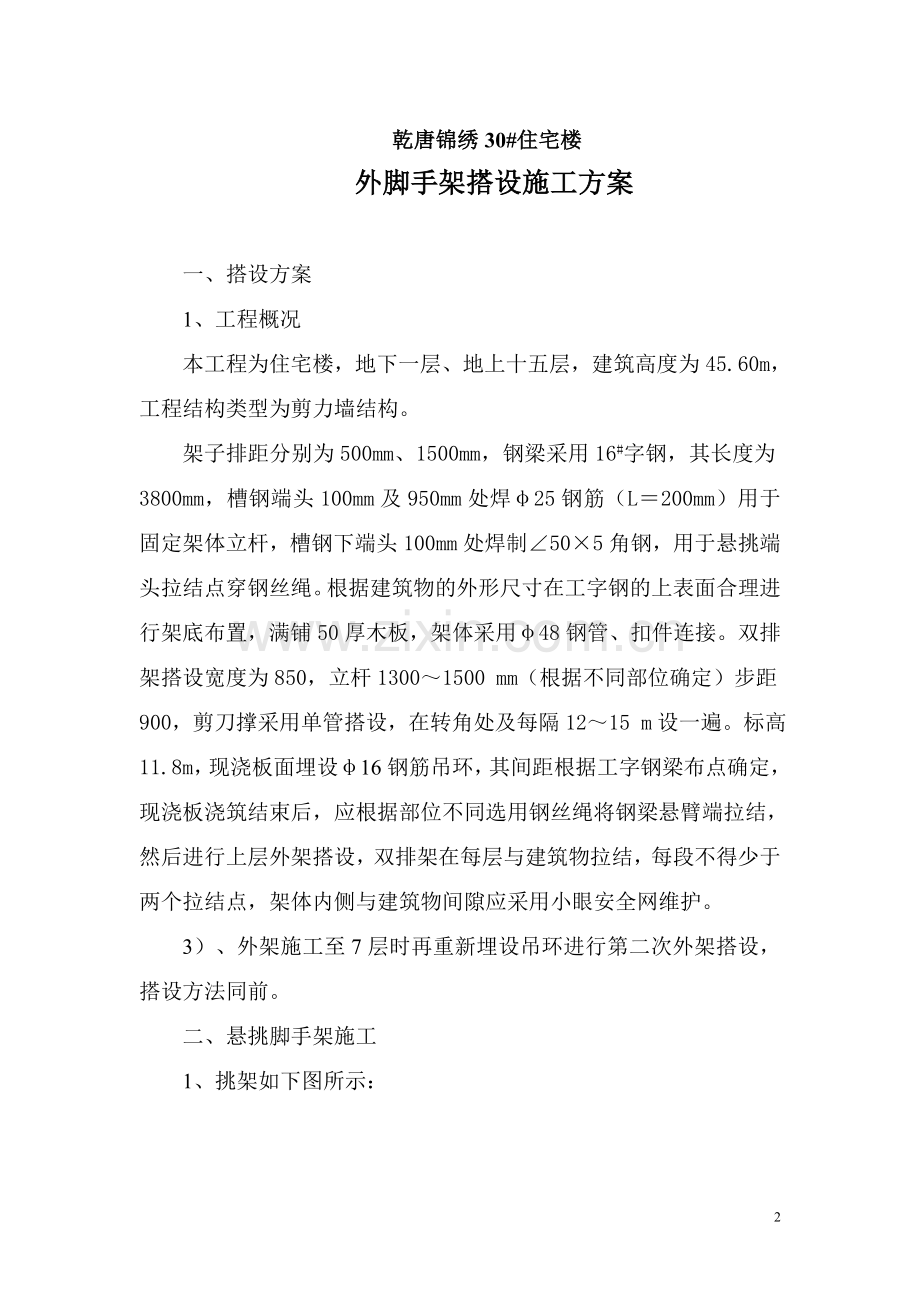

乾唐锦绣30#住宅楼
外脚手架搭设施工方案

一、搭设方案
1、工程概况
本工程为住宅楼，地下一层、地上十五层，建筑高度为45.60m，工程结构类型为剪力墙结构。
架子排距分别为500mm、1500mm，钢梁采用16#字钢，其长度为3800mm，槽钢端头100mm及950mm处焊φ25钢筋（L＝200mm）用于固定架体立杆，槽钢下端头100 mm处焊制∠50×5角钢，用于悬挑端头拉结点穿钢丝绳。根据建筑物的外形尺寸在工字钢的上表面合理进行架底布置，满铺50厚木板，架体采用φ48钢管、扣件连接。双排架搭设宽度为850，立杆1300～1500 mm（根据不同部位确定）步距900，剪刀撑采用单管搭设，在转角处及每隔12～15 m设一遍。标高11.8 m，现浇板面埋设φ16钢筋吊环，其间距根据工字钢梁布点确定，现浇板浇筑结束后，应根据部位不同选用钢丝绳将钢梁悬臂端拉结，然后进行上层外架搭设，双排架在每层与建筑物拉结，每段不得少于两个拉结点，架体内侧与建筑物间隙应采用小眼安全网维护。
3）、外架施工至7层时再重新埋设吊环进行第二次外架搭设，搭设方法同前。
二、悬挑脚手架施工
1、挑架如下图所示：
剖面图
立面图
吊环
17.5钢
丝绳
16轻型钢间距1500
∟50×5

2、悬挑架结构的计算简图
钢管脚手架是以钢管及钢梁为基本杆件组成的钢结构，计算简图如下：

1)荷载计算：
一步一纵的钢管扣件重量（立杆纵距1.5m，步距1.8 m）
NGK1＝0.442KN
脚手架一个立杆纵距的附设构件及物品重：
NGK2＝2.333KN（立杆横距0.85 m，纵距1.5 m，脚手板铺设三层）。
一个立杆的给距施工荷载标准值产生的轴力为：
NGK＝4.2KN（施工的均布荷载为2.0KN/m2
N＝1.2（n1 NGK1+n2 NGK2）+1.4QK
＝1.2（12×0.442＋2.333）＋1.4×4.2
＝15.04KN
则Tao＝15.04×（0.35＋1.2）/（4.0×1.2√4.02＋1.22）
＝20.28KN
b)验算钢丝绳的抗拉强度：Px≤2Pg/K
则Pg≥KPx/α＝7×20.3/0.82＝173.3KN
K：钢丝绳使用的安全系数K＝7
α：考虑钢丝受力不均匀的钢丝破断拉力换算系数α＝0.82，则选φ17.5钢丝绳（6×37，公称抗拉强度为1670Mpa）
Pg＝189.5KN＞173.3KN
所以安全。
C)钢梁强度计算（不考虑钢丝绳受力）
MB＝Mmax＝15.04×1.2+15.04×0.35＝23.3KN.M
则δ＝M/W＝23.3KN.M/141cm3=165MPa＜170Mpa
所以安全。
d)钢梁刚度计算：因不考虑钢丝绳受力，则按固定悬壁端进行计算：
W＝PL2/3EI≤L/150
则：15.04KN×13002mm/3×2.06×105×mm2×1130cm4
　　 ＝1/357＜1/150
所以满足要求。
e)预埋钢筋吊环：采用Ⅰ级钢筋制作，吊环埋入混凝土深度不应小于30d，并应与结构主筋相绑扎。每个吊坏按2个截面计算，吊环拉应力不应大于50N/ mm2。
则吊环钢筋面积为：
Ag＝70A/2×50＝20.8×103＝202.8 mm2
选：φ16，则Ag＝212.3＝202.8 mm2
所以安全。
选择与钢丝绳配套使用的卡环：
由已选φ17.5钢丝绳，查表得适用的卡环为3.3号，其安全荷载为33KN
＞20.28KN。
三、双排脚手架施工
1、基础分层（每层≯25cm）回填，层层夯实到室外标高，作为双排外脚手架的持力层。
待主体上到三层后，开始搭设双排外脚手架，并随主体工程的进行而逐步升高，以利外墙砌体施工尽早与主体结构施工穿插。
2、搭设前应对回填土进行平整并重新夯实，并铺设宽30cm，厚6cm木板作为垫板，钢管立柱搭设在木板上。
3、外架搭设后，在架子外侧≮1.5m处挖一排水沟，并引至远处的集水坑，防止下雨时雨水长时间浸泡回填土而造成塌架事故。
4、在架子的两端，中间每隔12～17m均设置一道剪刀撑，并沿架高连续布置。在两排剪刀撑之间，设置三组长剪刀撑，以加强外架的整体性，确保施工安全。
5、为保障施工安全和文明施工，每一结构层在楼板面上均与结构混凝土墙根部相拉结，拉结钢管在楼内连接成整体，拉结杆水平距离≯6m，垂直距离为３m，并在外脚手架外侧用密目安全网进行全封闭。

6、当外墙面砖施工自上而下退至一层时开始自上而上拆除外脚手架。拆架时应做好安全防护措施，封闭施工现场，确保无安全隐患后开始拆架。拆下的架管和扣件由人工传递至相应楼层内，集中后用井架运至地面材料堆场。
7、拆除外架后的外墙零星修补工作用工具式吊篮进行。
四、出料平台
工程的周转材料通过上料平台进行。上料平台以槽钢作为主、次梁，上坡厚度为50mm厚的木板，并用螺栓与槽钢固定，上料平台的周围用钢管焊接成护身栏杆，上料平台随主体工程向上施工逐层向上提升。
该出料台以槽钢做次梁与主梁，上铺厚度为50mm的木板，并用螺栓与槽钢固定。
次梁的计算：
主梁的计算：
①恒荷载（永久荷载）：采用20cm以下以260N/M计，铺板以400 N/m2计施工。
②活荷载以1500N/m2计，按梁受均布荷载考虑计算弯距：
M＝1/8qL2
Q ＝1.2恒＋1.4q活
＝1.2×（260＋400×1.5）＋1.40×1500
＝3132N／mht2＝1／8×3132×62＝14094N／m
[20槽钢的抗弯距WY＝191cm2
抗弯强度设计值f=215 m2
所以M＝1409N.M＜WYf＝41065N.M
可以满足抗弯强度的要求
钢丝绳的计算：
③AB＝5.6m BC＝6.0m
所以AC＝√5.62＋6.02＝8.2
可得：BC/AC＝0.73
T＝ql／2sinα＝3132×6／2 sinα＝12852.65N
T－钢丝绳所受拉力(N)
Q－主梁上的均布荷载标准值（N/M）
L－梁计算长度
α－钢丝绳与[20槽钢的夹角
安全系数：K=F／T
F―钢丝绳的破断拉力取钢丝绳的破断拉力总和乘以核算系数。21900×0.82=179580N
所以K=F／T=179580／12852.65=13＞[K]=10
[K]－吊索用钢丝绳的法定安全系数
经计算出料平台可以满足要求。
五、搭设应注意事项：
1）按照规定的构造方案与尺寸进行搭设。
2）相邻立杆的接头位置应错开布置在不同的步距内，上下大工业横杆接长位置应错开布置在不同的立杆纵距中。
3）及时与结构拉接，扣件要拧紧，确保搭设过程中安全。
4）新进场的钢管、扣件应有出厂合格证，并对其抽检检验，检验合格的扣件、钢管均应涂刷防锈漆后才能使用，有变形的钢管不能使用。
5）脚手板采用5Cm厚，200～300mm宽的松木板，凡腐朽扭曲、斜级破裂者均不得使用。
6）脚手架上立面内侧用绿色密目网满张，在二层板面四周设置平挑网，以保证高空作业人员和地面施工人员的安全，主要出入口处搭设防护棚。
7）对脚手架具体搭设方法和要求施工前要编制详细方案，对操作人员进行交底，搭设完毕进行验收，并由项目总工签字。拆除亦应通过总工程师签字认可。拆除时要用安全网或其它醒目标志设置安全警界区，并有专人看管，严禁抛掷。
