技1—14

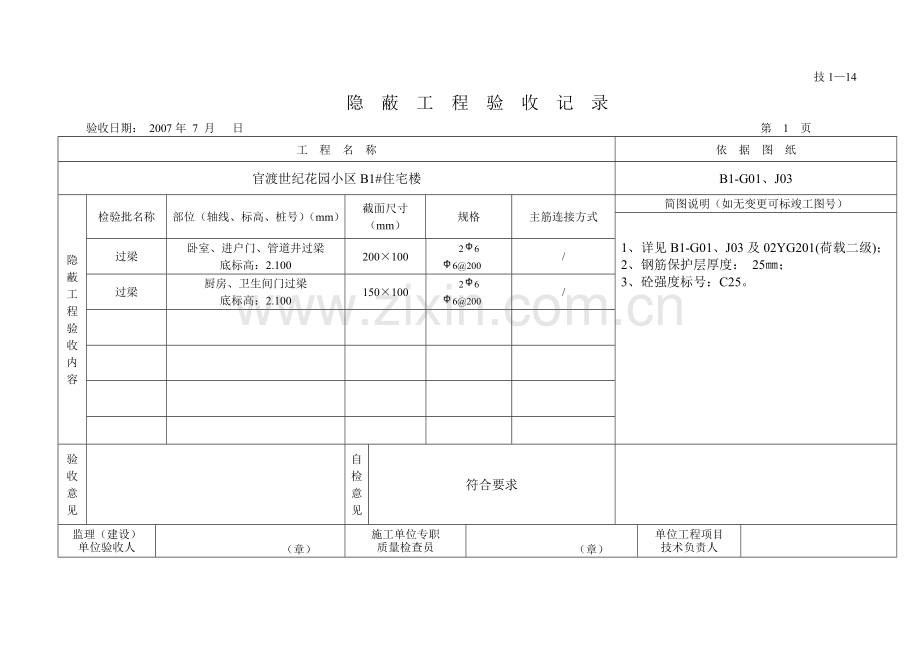

隐 蔽 工 程 验 收 记 录
验收日期： 2007年 7 月 日 第 1 页
工 程 名 称
依 据 图 纸
官渡世纪花园小区B1#住宅楼
B1-G01、J03
隐蔽工程验收内容
检验批名称
部位（轴线、标高、桩号）（mm）
截面尺寸（mm）
规格
主筋连接方式
简图说明（如无变更可标竣工图号）
过梁
卧室、进户门、管道井过梁
底标高：2.100
200×100
26
6@200
/
1、 详见B1-G01、J03及02YG201(荷载二级)；
2、钢筋保护层厚度： 25㎜；
3、砼强度标号：C25。
过梁
厨房、卫生间门过梁
底标高：2.100
150×100
26
6@200
/
验收意见
自检意见
符合要求
监理（建设）
单位验收人
（章）
施工单位专职
质量检查员
（章）
单位工程项目
技术负责人
技1—14
隐 蔽 工 程 验 收 记 录
验收日期： 2007年 7 月 日 第 2 页
工 程 名 称
依 据 图 纸
官渡世纪花园小区B1#住宅楼
B1-J14、G25
隐蔽工程验收内容
检验批名称
部位（轴线、标高、桩号）（mm）
截面尺寸（mm）
规格
主筋连接方式
简图说明（如无变更可标竣工图号）
飘窗板
顶标高：0.600
h=80
边沿h=100
8@100
8@200
/
1、B1-J14、G25；
2、钢筋保护层厚度：飘窗板15㎜；梁 25㎜；
3、砼强度标号：C30。
飘窗梁
顶标高：0.600
200×300
614
8@100
/
验收意见
自检意见
符合要求
监理（建设）
单位验收人
（章）
施工单位专职
质量检查员
（章）
单位工程项目
技术负责人
技1—14
隐 蔽 工 程 验 收 记 录
验收日期： 2007 年 1 月 13 日 第 3 页
工 程 名 称
依 据 图 纸
官渡世纪花园小区B1#住宅楼
B1-G14
隐蔽工程验收内容
检验批名称
部位（轴线、标高、桩号）（mm）
截面尺寸（mm）
规格
主筋连接方式
简图说明（如无变更可标竣工图号）
LL15（1）
、/ C-D
顶标高：2.820
200×400
216；316
8@100 (2)
/
1、详见结施B1-G14；其中L17配筋再结合G25；
2、梁钢筋保护层厚度：厨房、卫生间30㎜；其它部位25㎜；
3、所有厨房和卫生间之间的连梁比该层梁标高低0.020，所有卫生间和洗手间之间的连梁比该层梁标高低0.040；
4、砼强度标号：C35。
LL16（1）
、/D-E
顶标高：2.820
200×400
216；216
8@100 (2)
/
L17（1）
A`/ -、-、-、-、-、-
顶标高：2.870
200×350
214；214
8@200(2)
16，6@200
/
LL18（1）
1/B/-⑦、-、-
顶标高：2.820
200×300
214；216
8@100/200(2)
/
LL19（1）
1/B/⑦-、-、-
顶标高：2.820
200×300
214；216
8@100/200 (2)
/
LL20（1）
C/-、-
顶标高：2.820
200×400
216；216
8@100 (2)
/
LL21（1）
C、D/-、-
顶标高：2.820
200×400
216；216
8@100/200 (2)
/
验收意见
自检意见
符合要求
监理（建设）
单位验收人
（章）
施工单位专职
质量检查员
（章）
单位工程项目
技术负责人
技1—14
隐 蔽 工 程 验 收 记 录
验收日期： 2007 年 1 月 13 日 第 4 页
工 程 名 称
依 据 图 纸
官渡世纪花园小区B1#住宅楼
B1-G14
隐蔽工程验收内容
检验批名称
部位（轴线、标高、桩号）（mm）
截面尺寸（mm）
规格
主筋连接方式
简图说明（如无变更可标竣工图号）
LL22（1）
C、D/-、-
顶标高：2.820
200×400
216；216
8@100/200 (2)
/
1、详见结施B1-G14；
2、梁钢筋保护层厚度：厨房、卫生间30㎜；其它部位25㎜；
3、所有厨房和卫生间之间的连梁比该层梁标高低0.020，所有卫生间和洗手间之间的连梁比该层梁标高低0.040；
4、砼强度标号：C35。
LL24
D/-、-
顶标高：2.820
200×400
216；216
8@100 (2)
/
LL25（1）
D/-、-、-
顶标高：2.820
200×650
218；218；
G412
8@100/150(2)
/
LL27
1/D/1/5-6、1/17-18、1/29-30
顶标高：2.820
200×300
216；216
8@100(2)
/
LL28
1/D/8-1/8、20-1/20、32-1/32
顶标高：2.820
200×300
216；216
8@100 (2)
/
LL30（1）
E/-、-
顶标高：2.820
200×450
316；316；N212
8@100 (2)
/
LL31（1）
E/-、-
顶标高：2.820
200×500
316；316；N212
8@100/200 (2)
/
验收意见
自检意见
符合要求
监理（建设）
单位验收人
（章）
施工单位专职
质量检查员
（章）
单位工程项目
技术负责人
技1—14
隐 蔽 工 程 验 收 记 录
验收日期： 2007年 1 月 13 日 第 5 页
工 程 名 称
依 据 图 纸
官渡世纪花园小区B1#住宅楼
B1-G14
隐蔽工程验收内容
检验批名称
部位（轴线、标高、桩号）（mm）
截面尺寸（mm）
规格
主筋连接方式
简图说明（如无变更可标竣工图号）
LL32（1）
E/ -、-
顶标高：2.820
200×500
316；316；N212
8@100/200 (2)
/
1、详见结施B1-G14；
2、梁钢筋保护层厚度：厨房、卫生间30㎜；其它部位25㎜；
3、所有厨房和卫生间之间的连梁比该层梁标高低0.020，所有卫生间和洗手间之间的连梁比该层梁标高低0.040；
4、砼强度标号：C35。
L34（1）
1/E/-、-、-、-、-、-
顶标高： 2.800
150×300
214；214
6@100 (2)
/
LL36（1）
F/-、-、-、-、-、-
顶标高：2.820
200×420
316；316
8@100(2)
/
LL37（1）
F/-、-、-、-、-、-
顶标高：2.820
200×420
316；316
8@100 (2)
/
LL38（1）
F/-、-、-、-、-、-
顶标高：2.820
200×420
316；316
8@100 (2)
/
验收意见
自检意见
符合要求
监理（建设）
单位验收人
（章）
施工单位专职
质量检查员
（章）
单位工程项目
技术负责人
技1—14
隐 蔽 工 程 验 收 记 录
验收日期： 2007 年 1 月 13 日 第 6 页
工 程 名 称
依 据 图 纸
官渡世纪花园小区B1#住宅楼
B1- G14
隐蔽工程验收内容
检验批名称
部位（轴线、标高、桩号）（mm）
截面尺寸（mm）
规格
主筋连接方式
简图说明（如无变更可标竣工图号）
TL1
A`-B`/、、、、、
顶标高：2.870
200×350
316；214
8@100 (2)
/
1、详见结施B1- G14；
2、梁钢筋保护层厚度：25㎜；
3、砼强度标号：C35。
KL1（1）
B`-D/、、、、、
顶标高： 2.820
200×500
216；216
8@100/200(2)
/
KL2（2）
D/-、-、-
顶标高：2.820
200×400
316；316
8@100 (2)
/
KL3（2）
D/-、-
顶标高：2.820
200×400
216；216
8@100 (2)
/
验收意见
自检意见
符合要求
监理（建设）
单位验收人
（章）
施工单位专职
质量检查员
（章）
单位工程项目
技术负责人
技1—14
隐 蔽 工 程 验 收 记 录
验收日期： 2007 年 1 月 13 日 第 7 页
工 程 名 称
依 据 图 纸
官渡世纪花园小区B1#住宅楼
B1-G19
隐蔽工程验收内容
检验批名称
部位（轴线、标高、桩号）（mm）
截面尺寸（mm）
规格
主筋连接方式
简图说明（如无变更可标竣工图号）
一层顶板
厨房
顶标高： 2.800
h=80
R6@110；R6@130；负筋R6@200
（R6@130双向；负筋R8@160）
/
1、详见结施B1-G19；
2、板钢筋保护层厚度为15㎜；
3、板中分布筋均为R6@200；马凳筋6，间隔1米，梅花型布置；
4、砼强度标号：C35。
一层顶板
卫生间
顶标高： 2.780
h=80
R6@130双向；
负筋 R6@200
/
一层顶板
客厅
顶标高： 2.820
h=120
R8@100；R8@150
负筋R6@200；R8@150；12@130 （R8@120R6@110）
/
一层顶板
卧室
顶标高：2.820
h=100
R8@200双向；负筋
R6@200；R6@110
R8@160；R8@110
/
一层顶板
阳台
顶标高： 2.870
h=80
R6@130；R8@200
负筋R6@200
/
验收意见
自检意见
符合要求
监理（建设）
单位验收人
（章）
施工单位专职
质量检查员
（章）
单位工程项目
技术负责人
技1—14
隐 蔽 工 程 验 收 记 录
验收日期： 2007 年 1 月 13 日 第 8 页
工 程 名 称
依 据 图 纸
官渡世纪花园小区B1#住宅楼
B1-G01、G19、G24及设计变更第03号（06年12月26日）
隐蔽工程验收内容
检验批名称
部位（轴线、标高、桩号）（mm）
截面尺寸（mm）
规格
主筋连接方式
简图说明（如无变更可标竣工图号）
一层顶板
管道井
顶标高： 2.780
h=100
8@150
双层双向
/
1、 详见结施B1-G01、G19、G24及2006年12月26日第03号TB3设计变更单；
2、 PTB2配筋及尺寸详见图纸会审记录结施第42项；
3、板钢筋保护层厚度为15㎜；
4、板中分布筋均为R6@200；马凳筋6，间隔1米，梅花型布置；
5、温度伸缩加强区段内纵向梁附加钢筋212；楼板附加钢筋R6@200（板顶板底均设）；
6、砼强度标号：温度加强区C40，其它部位为C35。
一层顶板
温度加强区
顶标高：同以上各部位
h=100、120、80
同各部位
/
1#楼梯
TB3
标高：-0.020～1.980
h=220
14@80；12@100
8@200
/
TB4
标高：1.980～2.880
h=150
12@100
8@200
/
PTB2
顶标高： 2.880
h=100
10@120；
负筋10@100
/
TL1
顶标高： 2.880
200×350
216；316
8@150
/
TL3
顶标高： 2.380
200×500
425；212
8@100，8@200
/
验收意见
自检意见
符合要求
监理（建设）
单位验收人
（章）
施工单位专职
质量检查员
（章）
单位工程项目
技术负责人
技1—14
隐 蔽 工 程 验 收 记 录
验收日期： 2007 年 1 月 13 日 第 9 页
工 程 名 称
依 据 图 纸
官渡世纪花园小区B1#住宅楼
B1-G19、G25、
隐蔽工程验收内容
检验批名称
部位（轴线、标高、桩号）（mm）
截面尺寸（mm）
规格
主筋连接方式
简图说明（如无变更可标竣工图号）
落地窗
板顶标高：2.820
h=100
26、38
R8@100；R6@200
8@150
/
1、 详见结施B1- G19、G25；
2、钢筋保护层厚度为15㎜；
3、砼强度标号：C35。
空调板
板顶标高：2.820
h=100
12@150
6@150
/
飘窗
板顶标高：2.480
h=80
边沿h=100
8@100
8@200
/
阳台栏板插筋
底标高：2.870
h=120
8@150
双层双向
/
验收意见
自检意见
符合要求
监理（建设）
单位验收人
（章）
施工单位专职
质量检查员
（章）
单位工程项目
技术负责人
技1—14
隐 蔽 工 程 验 收 记 录
验收日期： 2007 年 月 日 第 页
工 程 名 称
依 据 图 纸
官渡世纪花园小区B1#住宅楼
B1-G25、电梯井设计变更详图第04号
隐蔽工程验收内容
检验批名称
部位（轴线、标高、桩号）（mm）
截面尺寸（mm）
规格
主筋连接方式
简图说明（如无变更可标竣工图号）
落地窗
板顶标高：-0.080
h=180
26、38
R8@100
R6@200
/
2、 落地窗配筋详见结施B1-G25；
3、 电梯井底板配筋详见电梯井设计变更详图MZS/QR730.19第04号；
3、钢筋保护层厚度为15㎜；
3、砼强度标号：C35，S6抗渗混凝土。
⑦
电梯井底板
板顶标高：-1.400
h=200
14@200
双层双向
/
验收意见
自检意见
符合要求
监理（建设）
单位验收人
（章）
施工单位专职
质量检查员
（章）
单位工程项目
技术负责人
