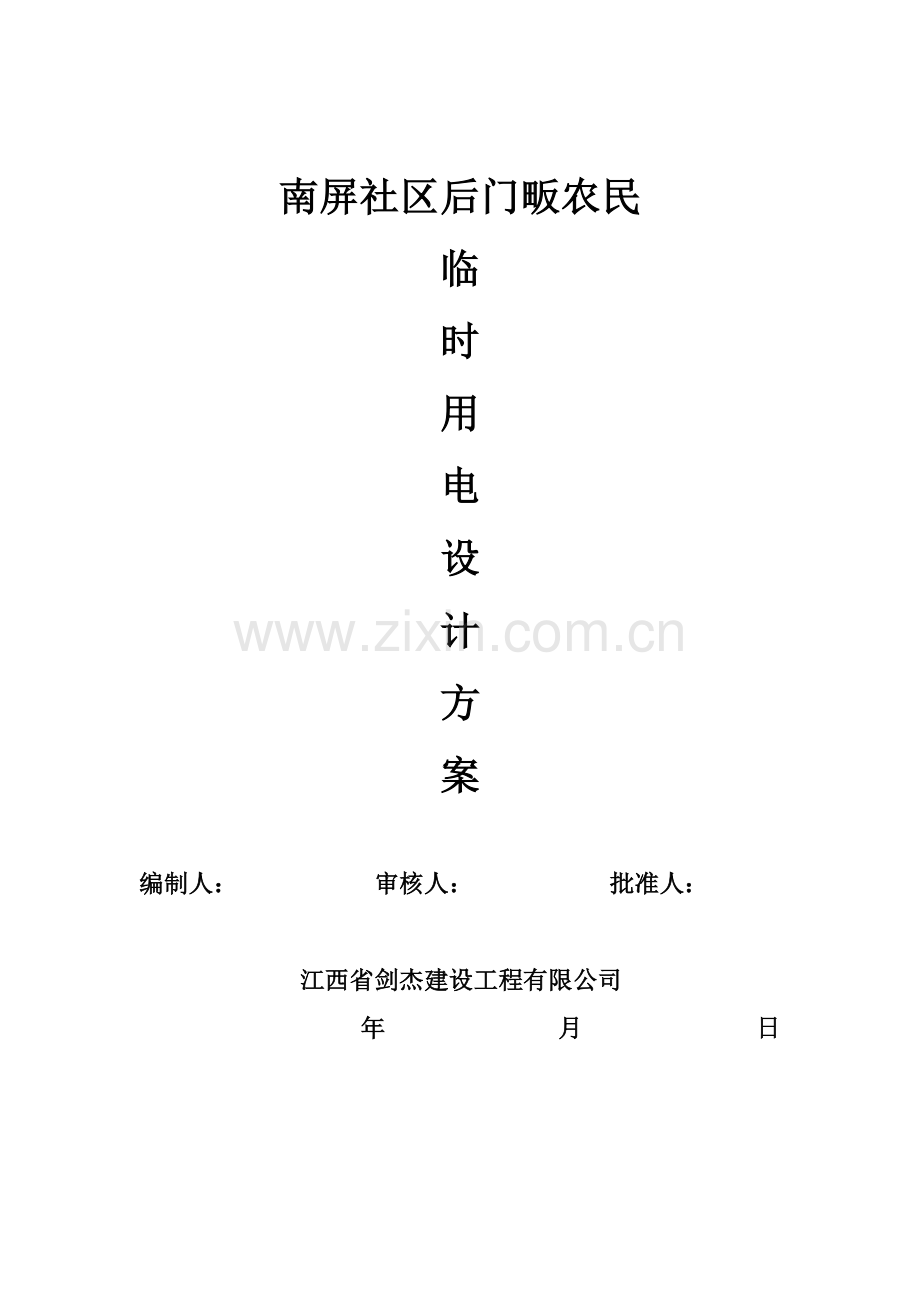

南屏社区后门畈农民
临
时
用
电
设
计
方
案
编制人: 审核人: 批准人:
江西省剑杰建设工程有限公司
年 月 日 临时用电施工设计方案
一、编制依据
本方案主要依据施工图纸及参考文献,施工现场周边环境状况编制:
建设工程施工现场供电安全规范(GB50194-1993)、施工现场临时用电安全技术规范(JGJ46-1988)及建筑机械使用安全技术规范(JGJ33-2001)。
为了在施工现场中贯彻执行“安全第一、预防为主”的方针,确保现场用电中的人身安全和设备使用安全可靠,确保工程顺利施工,按照JGJ46-88《施工现场临时用电安全技术规范》的规定,特制订本设计,并照此贯彻执行。
1.工程概况
表2-1
工程名称
南屏社区后门畈农民公寓
地理位置
县城南屏后门畈
建设单位
广丰县丰溪街道南屏社区居委会
设计单位
中国第四冶金建设公司勘察设计院
勘察单位
地质工程勘察院
监理单位
上饶饶设工程建设监理有限公司
监督单位
江西省广丰县建筑工程质量安全监督站
施工总承包单位
江西省剑杰建设工程有限公司
合同范围
(施工合同约定)施工图中全部
投资性质
自筹
合同质量目标
合格(创优)
合同性质
中标价加增减概算
合同工期
总工期730天,计划开工日期2012年9月 16 日 至2014年 9 月 16 日
2.建筑设计概况
表2-2
总工程面积
㎡
地下部分
面积
用地面积
㎡
地上部分
面积
42000㎡
基地面积
1651.03/1321.80㎡
层数
地上部分
6+1层
±0.000高程
基础埋深
6.0~8.0m
地下部分
设计室外地坪
-0.40
檐口高度
层高及建筑功能
建筑物总高度
轴网尺度
57.20×
24.8
41.40×
39.20
16.3
32.40
层数
首 层
二 层
三 ~五 层
六层
屋面层
层高(m)
功 能
住宅
住宅
住宅
住宅
建筑防火设计
建筑防水设计
地下室
屋面
本工程屋面采用SBS改性沥青防水胶防水层,有组织排水;斜屋面采用1.5厚涂膜防水胶
卫生间
1.5系Au3双面自粘防水卷材
厨房
墙身防潮
2系Au3防水卷材
外装修
阳台及楼梯间外墙面为褐色水刷石饰面,其余为搓砂饰面;#勒脚为褐色外墙涂料,大面大象牙色外墙涂料
内装修
楼地面:厨房、卫生间为陶瓷锦砖,其余为楼地面为水泥豆石面层
内墙:厨房、卫生间为白色釉面砖墙裙,高度分别为1.2和1.8米,其余房间为混合砂浆抹灰,面刷106白色内墙涂料。
顶棚:水泥砂浆天棚,面刷106白色内墙涂料。
层面
采用SBS改性沥青防水胶防水层,有组织排水;斜屋面采用1.5厚涂膜防水胶
建筑节能
屋顶:
外墙:
地面:
地下室外墙:
农民公寓工程在水南河边,总建筑面积42000平方米,框架结构,6+1层,现场供电半径100米,现场四周有围墙,西、南向各有一进出大门,西大门为主通道,西有一供电点在围墙外。
现场施工用电之电源暂从社区总配电柜引入,后用专用变压器从西边市政电网引进,由变压器计量箱单独引出,电缆采用VV-3×95+2×35通用电缆,穿管埋地引入现场,总配电屏采用XL-21型,总开额定电流400A,设有计量电表一套,分路开关5套。如塔吊、对焊机及照明用电,单独由总电箱引出。
现场配电系统用放射式与树干式相结合形式布置,采用逐级配电提供,线路采用TN-S系统。
总用电量计算
总用电量包含动力用电和照明用电,其中已包括施工高峰时可能同时用电的机械设备容量的数值。
三期工程临时用电机械设备表
主要机械计划
主要机械设备用量
序号
设备名称
规格型号
数量
定额功率(kW)
合计功率(kW)
1
塔式起重机
QTZ63C
1
32.1
32.1
2
混凝土泵
HBT80A
1
90
90
3
强制式混凝土搅拌机
J4-375(移动)
2
10
20
4
电焊机
BX3-300
3
26kVA
76
5
调直切断机
GT4-14
2
7.5
15
6
钢筋切断机
FGQ
2
7.5
11
7
弯曲机
GW40A
1
4.0
4.0
8
电平刨
MB574
2
7.5
15
9
压刨
MB106
1
7.5
7.5
10
台钻
LQ41-16
1
1
1
11
电锯
MJ-500
2
4.5
9
12
砂轮机
GT-400
2
1.5
3
13
夯实机
2
1.1
2.2
14
水泵
1
3.5
3.5
15
振捣器
HZ6Z-50
10
1.1
11
16
物料提升机
SCD-200
2
7.5
15
17
合计
34
315.3
由上页机械设备容量表汇总得到现场全部动力用电量为:
222.5kw/0.75=296.kvA
总用电量计算:
P计=1.1(k∑p/COSΦ+k2ΣP2+k3ΣP3+k4ΣP4)
式中:
P计-用电总需要容量kvA
P1-电动机额定功率之和kw
P2-电焊机额定容量之和kvA
P3、 P4-室内外照明容量kw
COSΦ-电动机平均功率因素 取0.75
k1取0.5 k2取0.6
ΣP3、ΣP4以动力用电量12%计算
以全部动力设备计算:
P动=1.1(0.5×152.5/0.75+0.6+50/0.75)
=152.9kvA
P照明=0.12×152.9=18.3kvA
P总 =P动+P照=152.9+18.3=171.2kvA
配电导线截面的选择:
TN-S制即三相四线制电流计算:
I线=kp/COSΦ
K取0.6 COSΦ取0.75
则I线总=0.6×171.2/×0.38×0.75=223A
总配电箱总闸选用400A,大于223A,导线电缆选用VV型70平方电缆,满足用电要求。
配电系统和各分部用电量计算:
施工现场根据生产需要,结合场地面广,送电距离长的特点,设总配电柜一只,分配电箱4只和开关箱,开关箱数量随工程需要增减。
动力配电 和照明配电箱分别设置,开关箱由分配电箱单独分出配电实行三级配电,三级保护。
P1
主
总
配
电
柜
配电系统方框图
P2塔吊1×40kw附加3×3.5kw碘灯
升降机
搅拌机
P3A区二级配电柜
各层三级开关箱子
P4B区二级配电柜
与上相同
与上相同
P5备用、附属楼柜
临时供电
各分配箱用电量计算
P2箱塔吊1×40附加3×3.5kw碘灯
P2=40+3×3.5=50.5(kvA)
PD2=1.05(0.7×50.5/0.75)=49.48(kvA)
ID2=1×49.48/×0.38×0.75=49.48/0.49=100.9A
选用导线标准截面为VV-35mm²橡皮通用软电缆。
P3箱对焊机及地面机械1.05(0.7×13.5/0.75)=13.23(kvA)
地面机械:
搅拌机1台 1×5.5=5.5kw
升降机1台 7.5kw
钢筋切断机1台 1.5kw
钢筋弯曲机1台 4.5kw
电焊机1台 50kw
木工机械1台 3kw
插入式振捣机2台 2×1.5=3kw
排水泵 17kw
工地照明 10kw
PA=5.5+7.5+1.5+4.5+50+3+3+17+10=105kw
K=0.5 COSΦ=0.75
则ID=0.5×105/×0.38×0.75=107A
P3~P5配电箱选用导线标准截面为VV-35mm²的铜芯橡皮通用电缆。
电源变压器容量的选择:
∑PN
S动=K×
式中:S动-动力设备需要的总容量(KV.A);
∑PN-电动机铭牌机械功率的总和(KW);
COS4-各用电设备的平均功率因数;取0.7
Kx-需要系数;取0.6
代入系数计算:
S动=.0.6
=190.7 KV.A
考虑到变压器的自身损耗,选250KV.A,作为工地的临时施工用电变压器。
工地临时施工供电中,应采用YN-C-S的方式供电,以确保施工过程中安全用电。
各级配电箱的设置
一级配电柜材料表
序号
名 称
型 号
数量
1
隔离开关 QS
HD13BX-400/31
1
2
漏保开关 QF
TIW1L-400C/4 In=400A Im=30mA
1
3
电流互感器 TA
BH-0.68-400/S
4
4
空气开关 2QF
TIM1S-125
1
5
空气开关 3QF─6QF
TIM1S-250
4
6
避雷器 F
FYS-0.22
3
二级配电柜材料表
序号
名称
型号
数量
1
熔断器 FU
RD-200A
3
2
漏保开关 1QF
TIW1L-200C/4
In=200A Im=30mA
1
3
空气断路器 QF
TIM1H-60 2QF~4QF
3
4
空气断路器 QF
TIMI1-50 5QF~9QF
5
5
空气断路器 QF
TIM1S-125 10QF
1
选用导线标准截面为VV22-1kv-3×50+1×16
三级配电箱材料表
序 号
名 称
型 号
数量
1
空气断路器 1QF
DZ15-100/3901
In=100A Im=30mA
1
2
空气断路器 2QF
DZ15-40/3901 In=40A
1
3
空气断路气 3QF-4QF
DZ47-63A/3
2
4
空气断路器5QF-10QF
DZ47-63/2
6
选用导线标准截面为VV22-1kv-3×35+1×10
配电箱、开关箱采用15mm厚铁质便准箱,均标注名称、用途及线路图及维修记录表。
固定配电箱设置高度、箱底离第1.3-1.5M、移动电箱为0.6-0.8M,接地装置的接地线均采用黄绿双色线,工作接地电阻不大于4欧,重复接地电阻不大于10欧避雷接地不大于10欧。
电线在电箱底部在进、右出,下进下出,固定箱加PVC管保护。分路连线整齐。不外露带电部分,箱内设工作零线和保护零线端子板。接地体采用园钢管。
导线敷设方式:
现场线路采用穿管埋地敷设,埋地深度大于0.4M,电缆上下均铺厚10cm砂子,并在其中盖砖加以保护,施工用电线路采用TIV-S制使用三相五线制分色布线。
安全用电及消防措施
1. 临时用电
《施工现场临时用电安全技术规范》JGJ46-20051.0.3建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统,必须符合下列规定:
1 采用三级配电系统;
2 采用TN-S接零保护系统;
3 采用二级漏电保护系统。
3.1.4 临时用电组织设计及变更时,必须履行“编制、审核、批准”程序,由电气工程技术人员组织编制,经相关部门审核及具有法人资格企业的技术负责人批准后实施。变更用电组织设计应补充有关图纸资料。
3.1.5 临时用电工程必须经编制、审核、准部门和使用单位共同验收,合格后方可投入使用。
3.3.5 临时用电工程定期检查应按分部、分项工程进行,对安全隐患必须及时处理,并应履行复查验收手续。
5.1.1 在施工现场专用变压器的供电的TN—S接零保护系统中,电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室(总配电箱)电源侧零线或总漏电保护器电源侧零线处引出。
5.1.2 当施工现场与外电线路共用同一供电系统时,电气设备的接地、接零保护应与原系统保持一致。不得一部分设备作保护零线,另一部分设备保护接地。
采用TN系统做保护接零时,工作零线(N线)必须通过总漏电保护器,保护零线(PE线)必须由电源进线零线重复接地处或总漏电保护电源侧零线处,引出形成局部TN—S接零保护系统。
三相四线制供电时局部TN—S接零保护系统保护零线引出示意1—NPE线重复接地;2-PE线重复接地;L1、L2、L3相线;N-工作零线;PE-保护线;DK-总电源隔离相关;RCD-总漏电保护器(兼有短路、过载漏电保护功能的漏电保护器)。
5.1.10 PE线上严禁装设开关或熔断器,严禁通过工作电源,且严禁断线。
5.3.2 TN系统中的保护零线必须在配电室或总配电箱处做重复接地外,还必须在配电系统的中间处和末端处做重复接地。
在TN系统中,保护零线每一处重复接地装置的接地电阻值不应大于10欧姆。在工作接地电阻值允许达到10欧姆的电力系统中,所有重复接地的等效电阻值不应大于10欧姆。
5.4.7 做防雷接地机械上的电气设备,所连接的PE线必须同时做重复接地,同一台机械电气设备的重复接地和机械电气设备的重复接地和机械的防雷接地要共用同一接地体,但接地电阻应符合重复接地电阻值的要求。
6.1.6 配电柜应装设电源隔离开关及短路、过载、漏电保护器。电源隔离开关分断时应有明显可见分断点。
6.2.3 发电机组电源必须与外电线路电源连锁,严禁并列运行。
6.2.7 发电机组并列运行时,必须装设同期装置,并在机组同步运行后再向负载供电。
7.2.1 电缆中必须包含全部工作芯和用作保护零线或保护线的芯线。需要三相四线制配电的电缆线路必须采用五芯电缆。
五芯电缆必须包含淡蓝、绿/黄二种颜色绝缘芯线。淡蓝色芯线必须用作N线;绿/黄双色芯线必须用作PE线,严禁混用。
7.2.2 电缆线路应采用埋地或架空敷设,严禁沿地面明设,并应避免机械损伤和介质腐蚀。埋地电缆路径应设方位标志。
8.1.3 每台用电设备必须有各自专用的开关箱,严禁用同一个开关箱直接控制2台及2台以上用电设备(含插座)。
8.1.11 配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。
进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。
8.2.10 开关箱中漏电保护器的额定漏电动作电流不应大于30mA, 额定漏电动作时间不应大于0.1S。
使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品,其额定漏电动作不应大于15mA,额定漏电动作时间不应大于0.1S。
8.2.11 总配电箱中漏电保护器的额定漏电动作电流应大于30mA, 额定漏电动作时间大于0.1S,但其额定漏电动作电流与额定漏 电动作时间的乘积不应大于30mA.S。
8.2.15 配电箱、开关、电源进线端严禁采用插头和插座做活动连接。
8.3.4 对配电箱、开关箱进行定期维修、检查时,必须将其前一级
相应的电源隔离开关分闸断电,并悬挂‘禁止合闸、有人工 作’停电标志牌,严禁带电作业。
9.7.3 对混凝土搅拌机、钢筋加工机械、木工机械、盾构机械等设备 进行清理、检查、维修时,必须首先将其开关箱分闸断电,呈 现可见电源分断点,并关门上锁。
10.2.2 下列特殊场所应使用安全特低电压照明器:
1 隧道、人防工程、高温、有导电灰尘、比较潮湿或灯具离地面高度低于2.5m等场所的照明,电源电压不应大于36V;
2 潮湿和易触及带电体场所的照明,电源电压不动大于24V;
3 特别潮湿场所、导电良好的地面、锅炉或金属容器内的照明,电源电压不得大于12V。
10.3.11 照明变压器必须使用双红绕组型安全隔离变压器,严禁使用自镉变压器。
