产品介绍
QTJ4-40型砌块成型机采用机械传动，人工操作混合料进入模箱振捣成型。其制品外观精美，棱角清晰，制品重量误差±3％,强度可达10.5（MPa），误差10％，几何尺寸<±1.5mm。
该机使用范围广泛，不仅能生产混凝土砌块，而且还能利用煤矸石、粉煤灰、炉渣、粘土陶粒、石膏等一些工业废渣，生产各种型号的承重、非承重砌块。
主要技术参数
外形尺寸
2000×1480×1150mm
制品高度
50-250mm
托板尺寸
850×450×40mm
成型周期
40S
震动频率
50Hz
震动功率
7.4 KW
班产量
2000块
配备功率
9.6KW
设备润滑
润滑部位
油类名称
间隔时间
立柱
32机械油
每班二次
减速机
32机械油
500小时更换一次
模箱固定螺栓
32机械油
每班二次
限位卡
32机械油
每班二次
摇臂螺栓
32机械油
每班四次
其他滚动部位
32机械油
每班一次
一、安装调试：
安装：机器进场后将机器安装在指定位置（场机应平整、坚实、无需预埋件），主机应放置平稳，搅拌机应放置在主机后方适当位置，待安装完毕后，检查主机在运输、吊装过程中是否有零部件损坏，各紧固件之间是否有松动，若出现有故障应及时排除。
试机：先将减速机按要求加入齿轮油，各润滑部位，注入润滑油，检测电源是否符合电器要求（三相380V）,待安全检查无误后，接通电源，先调试模箱与模头之间是否上下自如，看有无卡阻摩擦等现象，若有要进行调整，直到上下自如为止。调试好模具后，将搅拌机启动，将物料搅拌好后放出搅拌机，然后启动砌块机上的提升电机，当提升至两挂钩咬合时停止，将合适木托板放入振动平台上，然后再启动提升电机，将模箱落至木托板上停止，之后将搅拌好的物料用铁铲铲入模箱，待料足够后，启动下振3~5s停止，再用料靶将模箱上料布平，多余料用耙拉到地面上，下拉脱钩手柄，模头自由落下，启动上下振动电机等两边限位卡都卡进停止振动，等余振完全消失， 启动提升电机，等待挂钩咬合电机停止，将成品砌块连同托板用叉车运走，一周期完毕。
二、更换模具：

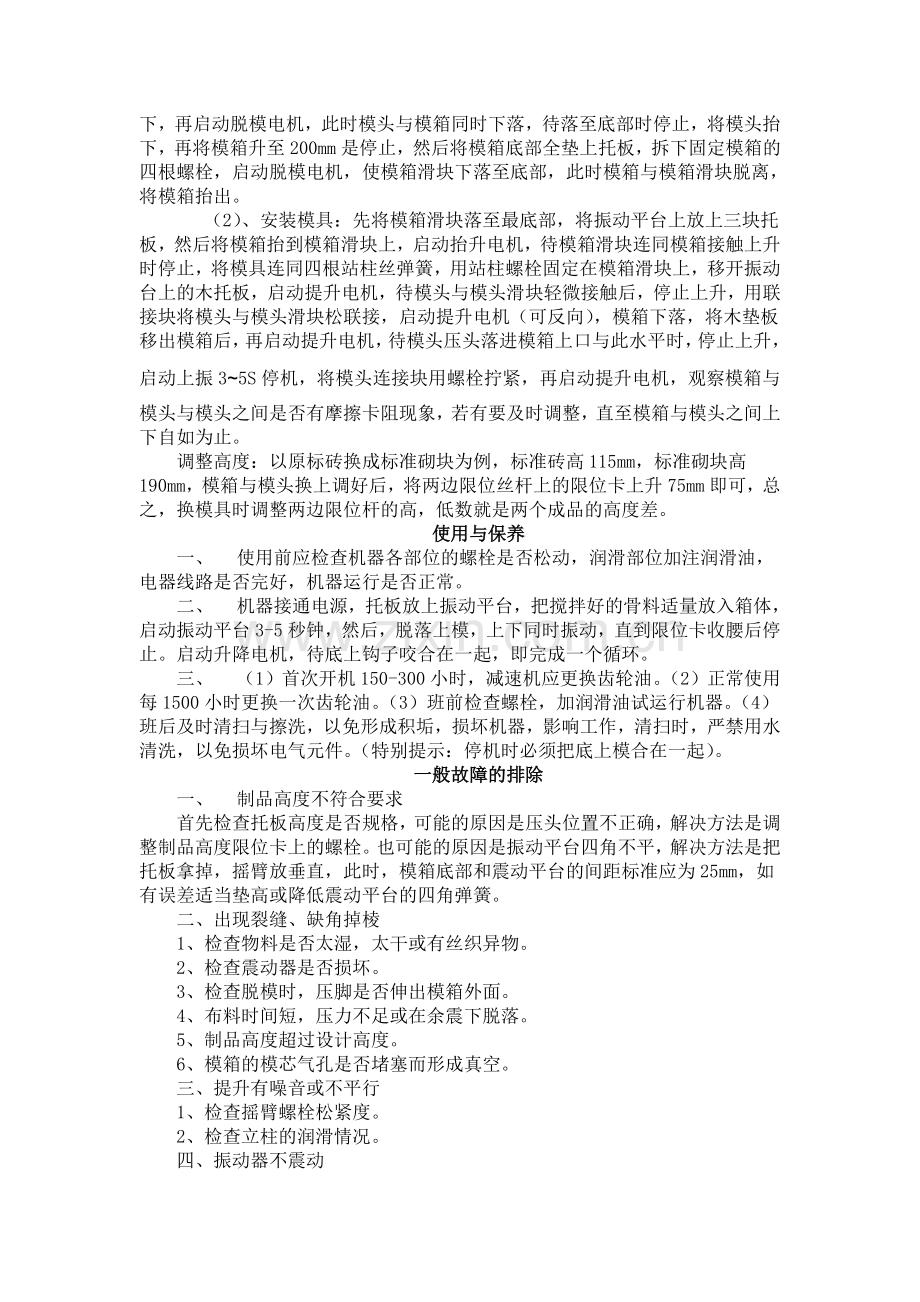

（1）、拆卸模具：先将模箱与模头升到挂钩位置等挂钩咬合后，再下落模箱，当模箱落到最下面后停止，将模箱上放置一块托板，然后将模箱上升，待模头压头与模箱上木托板接触后停机，然后将模头与模头滑块连接块螺全松开拆下，再启动脱模电机，此时模头与模箱同时下落，待落至底部时停止，将模头抬下，再将模箱升至200mm是停止，然后将模箱底部全垫上托板，拆下固定模箱的四根螺栓，启动脱模电机，使模箱滑块下落至底部，此时模箱与模箱滑块脱离，将模箱抬出。
（2）、安装模具：先将模箱滑块落至最底部，将振动平台上放上三块托板，然后将模箱抬到模箱滑块上，启动抬升电机，待模箱滑块连同模箱接触上升时停止，将模具连同四根站柱丝弹簧，用站柱螺栓固定在模箱滑块上，移开振动台上的木托板，启动提升电机，待模头与模头滑块轻微接触后，停止上升，用联接块将模头与模头滑块松联接，启动提升电机（可反向），模箱下落，将木垫板移出模箱后，再启动提升电机，待模头压头落进模箱上口与此水平时，停止上升，启动上振3~5S停机，将模头连接块用螺栓拧紧，再启动提升电机，观察模箱与模头与模头之间是否有摩擦卡阻现象，若有要及时调整，直至模箱与模头之间上下自如为止。
调整高度：以原标砖换成标准砌块为例，标准砖高115mm，标准砌块高190mm，模箱与模头换上调好后，将两边限位丝杆上的限位卡上升75mm即可，总之，换模具时调整两边限位杆的高，低数就是两个成品的高度差。
使用与保养
一、 使用前应检查机器各部位的螺栓是否松动，润滑部位加注润滑油，电器线路是否完好，机器运行是否正常。
二、 机器接通电源，托板放上振动平台，把搅拌好的骨料适量放入箱体，启动振动平台3-5秒钟，然后，脱落上模，上下同时振动，直到限位卡收腰后停止。启动升降电机，待底上钩子咬合在一起，即完成一个循环。
三、 （1）首次开机150-300小时，减速机应更换齿轮油。（2）正常使用每1500小时更换一次齿轮油。（3）班前检查螺栓，加润滑油试运行机器。（4）班后及时清扫与擦洗，以免形成积垢，损坏机器，影响工作，清扫时，严禁用水清洗，以免损坏电气元件。（特别提示：停机时必须把底上模合在一起）。
一般故障的排除
一、 制品高度不符合要求
首先检查托板高度是否规格，可能的原因是压头位置不正确，解决方法是调整制品高度限位卡上的螺栓。也可能的原因是振动平台四角不平，解决方法是把托板拿掉，摇臂放垂直，此时，模箱底部和震动平台的间距标准应为25mm，如有误差适当垫高或降低震动平台的四角弹簧。
二、出现裂缝、缺角掉棱
1、检查物料是否太湿，太干或有丝织异物。
2、检查震动器是否损坏。
3、检查脱模时，压脚是否伸出模箱外面。
4、布料时间短，压力不足或在余震下脱落。
5、制品高度超过设计高度。
6、模箱的模芯气孔是否堵塞而形成真空。
三、提升有噪音或不平行
1、检查摇臂螺栓松紧度。
2、检查立柱的润滑情况。
四、振动器不震动
1、检查线路。
2、电源开关。
3、振动器的偏心配重是否松动。
五、振动时间长、压力不足
1、布料时间太长。
2、振动器工作是否正常。
3、振动器接线方法是否同步，解决方法适当调整接线柱。
A红 B黄 C蓝 A红 B黄 C蓝
| | | ≠ | | |
A红 B黄 C蓝 A红 C蓝 B黄
操作人员注意事项
1、 机器入厂用户协同供电部门安装漏电保护器，机械需安装接地极；
2、 机械操作人员定、定岗，经专业培训合格后，持证上岗，严格按操作规程作用，不得超负荷或违章操作（特别提示：不得将手臂伸入压头与模箱之间）；
3、 操作生产时要集中注意力，如发现异常应即停机，切断电源检查；
4、 每周一次检查三角带的松紧度，彻底清除余料，振动平台、压头与模箱内腔以免形成积垢。
配料要求
非承重砌块的配料：（即填充砌块）
非承重砌块的强度等级一般为2.5、3.5和5.5，其突出特点是质量轻，一般制品的容重为900Kg/m3,混合物的容重为1800kg/m3，根据实践经验2.5-5.0的空心砌块采用425#水泥，用100kg，所用的混合物数量所产出的砌块等级和抗压强度。
砌块等级
抗压强度
水泥量
kg
混合物kg
水泥标号
砌块尺寸
390×190×19
平均值
≥
单块
最小
2.5
2.5
100
1700
425#
106
2.5
2.0
3.5
3.5
100
1300
425#
80
3.5
2.8
5.0
5
100
1030
425#
64
5.0
4.0
承重砌块的配料、等级和抗压强度
砌块等级
抗压强度
水泥量
kg
混合物kg
水泥标号
砌块尺寸
390×190×19
平均值
≥
单块
最小
7.5
7.5
100
762
425#
48
7.5
6.0
10.0
10
100
595
425#
38
10.5
8.0
15.0
15
100
375
425#
24
15.0
12.0
20.0
20
100
330
425#
20
20.0
16.0
按1立方混合料计算，其水泥用量应在180kg-300kg/m3内变化，而水的用量应按每公斤水泥用水0.4kg计算，这样搅拌成的干硬性混凝土就犹如稍微受潮的泥土，通常水和水泥的比例是不大会改变的，而骨料是会改变的，所以做成的混凝土湿度不宜过高，否则难以布料和脱模。
原料要求
粗砂：主要性质细度模数3.1-2.7，体积比重1400-1500/m3，含泥量<3％。
豆石：规格5-10mm；体积比重1400-1500/m3，含泥量<3％。
石粉：含泥量<5％。
水泥：符合GB1344-95标准，425#硅酸盐水泥，煤矸石钢渣、炉渣应<10mm。
粉煤灰符合JC40-91《硅酸盐建筑制品用粉煤灰标准》。
提示：采用陶粒、珍珠岩、钢渣、炉渣、建筑废料，煤矸石等应按相关的材料标准生产。
减速机
我厂选用博山环宇机械厂提供的JZQ两级圆柱齿轮减速机
垂询电话：[phone] 厂长：刘先生
JZQ两级减速机选用优质材料，先进工艺加工而成。零部件经久耐用，维护简单，工作安全可靠，并且具有很大的通用性和互换性。
（1） 主机减速机350型，每次加齿轮油6公斤，推荐使用齿轮油N32-40机油，付机加油3公斤。
（2） 第一次加油后应使用150-300小时换一次。
（3） 正常使用1500小时后换油一次，如有异常声音，打开减速机检查。
振动器与电机
电机说明
1、 电源电压，频率及接线方式应符合电机铭牌要求，电源电压应保持在正负5％额定电范围内运行。
2、 海拔不超过1000米。
3、 环境空气温度不得超过40℃。
4、 电动机必须有良好的接地装置。
5、 使用前必须用500V兆欧表测5绕组间对地的绝缘电阻，其值大于0.5兆欧，否则要进行干燥处理。
6、 开动前先拨动转轴，应继活转动，无摩擦及碰撞，运转时应平稳轻快，无停滞现象及夹有杂音，如发现怪声，过热、焦味、冒烟或转速缓慢等现象，应立即关闭电源，停机检查，复修后方可用。
7、 周围环境保持清洁干燥通风良好。
8、 该电机在满速时不准倒向，不宜频繁启动。D02系统电机不能长期轻载使用。
9、 轴承润滑半年换一次，以填满轴承空隙的60％左右为宜。
10、 检查电机各紧固件是否紧固。
11、 检查转向是否正确，若转向不对，则按下列方法改接。（a、三相任意对调三根引入线即可。b、单相任意对调主副助绕组始末端即可。）
12、 电机按额定功率连续运转，各发热部分最高许可温升不得超过如下规定（绕组温度75℃；铁芯75℃；滚动轴承55℃）。
13、 启动（本系列电机采用满压启动，启动前先检查输入电线路容量是否满压启动）。
14、 停止（需停止时将断路器拉断即可）。
15、 电动机使用环境与条件，本系列电机可用于潮湿的灰尘多的场所，但应经常注意清洁和检查，防止潮气，灰尘，铁碎及其他异物侵入电机内部。
16、 电动机的日常检查（电动机出线盒的电器接触部分要保持清洁与良好接触，电动机进风口有可能堵塞，以免影响电机使用寿命，应定期半年检修一次，检修时清除电机内部积尘和油污，并换上润滑脂。）
17、 电动机的运行检查（电动机运转中应经常注意负荷电流是否符合数据规定，轴承有否漏油发热等现象，如有发现不正常的现象或响声，应即停车检修，在故障未查明及清除之前，切勿再作启动试车）。
注意：安装使用时应严格按安全用电操作规程。并加装地线或漏电保护器，以维护您的人身安全。
电缆线：电机用电缆线请勿用力拉，以免内线断开导致缺相和发生意外，如有一项不通时检查电缆（电压高时，电缆可能被击断）。
轴承保养：在电机作用三个月时请检查润滑油脂并清洗后加优质润滑油脂，如有损坏，请更换新（高精度）轴承（荐用）哈尔滨、洛阳180系列。
定期加固螺丝：安装螺丝松动时，可能导致机体破裂，和轴承损坏并可导致电机线圈振动过烈发生漏电。
发生故障时：在您的电机发生故障时，请机电维修人员检查在确认确属质量问题时才能给予保修。
特别提示：力源很多产品与水泥空心砌块机安装配套使用。在此提配用户，本主机工作条件苛刻，工作时间长，更应加强防潮，及注重日常管理和维护。（因配套振动机激振力属加强型，振力大破坏性加强）。
与您交流：河南长垣县力源振动器厂，感激您的支持与厚爱，当你对本厂产品有建议及改进意项，请把你智慧的亮点提供给我们。
长垣县力源振动器销售处保证：在相应产品的保换保修期内，对力源产品进行保换，免费质量保修，但以下条件除外：
1、 任何不利于质量的修改或没有产品标识和序列号的产品。
2、 电机未有漏电保护措施和稳压器而产生的损坏和导致的一切间接损失不予维修或赔偿。
3、 意外事故、错误使用或任何方式的窜改、疏忽水侵、正常用旧、磨损或破裂、生锈或侵染或其它自然损坏、或未参照产品使用说明而造成的损坏。
结 束 语
市场经济的主要特点就是优胜劣汰。只有他造出优质、廉价的产品，企业才能立于不败之地，同时也是对社会的真正贡献，特别感谢近几年来使用“胜亚”产品的广大用户，给我们提出了许多宝贵意见，使胜亚在引进、消化、吸收、大幅度降价成本的情况下，产品得以飞越并不断升级。
尊敬的客户，在您了解了QTJ4-40砌块成型后，欢迎您进行比较和选择。请把握好商机，对选购我厂砌块机的用户。我厂本着“手拉手的承诺，心连心的服务”为宗旨向您保证：
（1） 价格全国最低，服务最好。
（2） 整机免费保修一年。
（3） 免费安装调试，现场培训操作人员。
只有这样才能使用户最大限度的取得经济效益。
