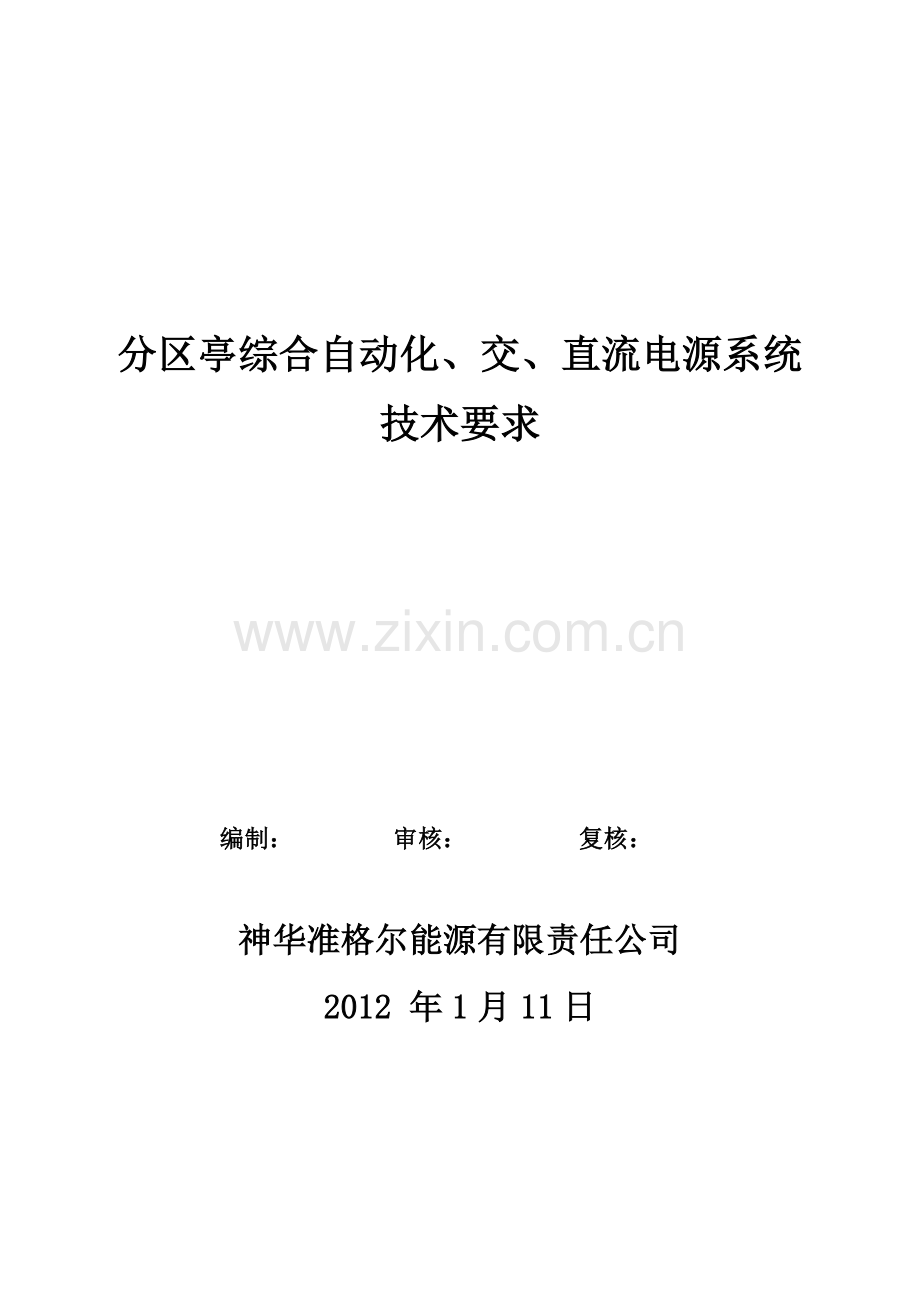

神华准能公司2012年二九复线计划
分区亭综合自动化、交、直流电源系统技术要求
编制： 审核： 复核：
神华准格尔能源有限责任公司
2012 年1月11日

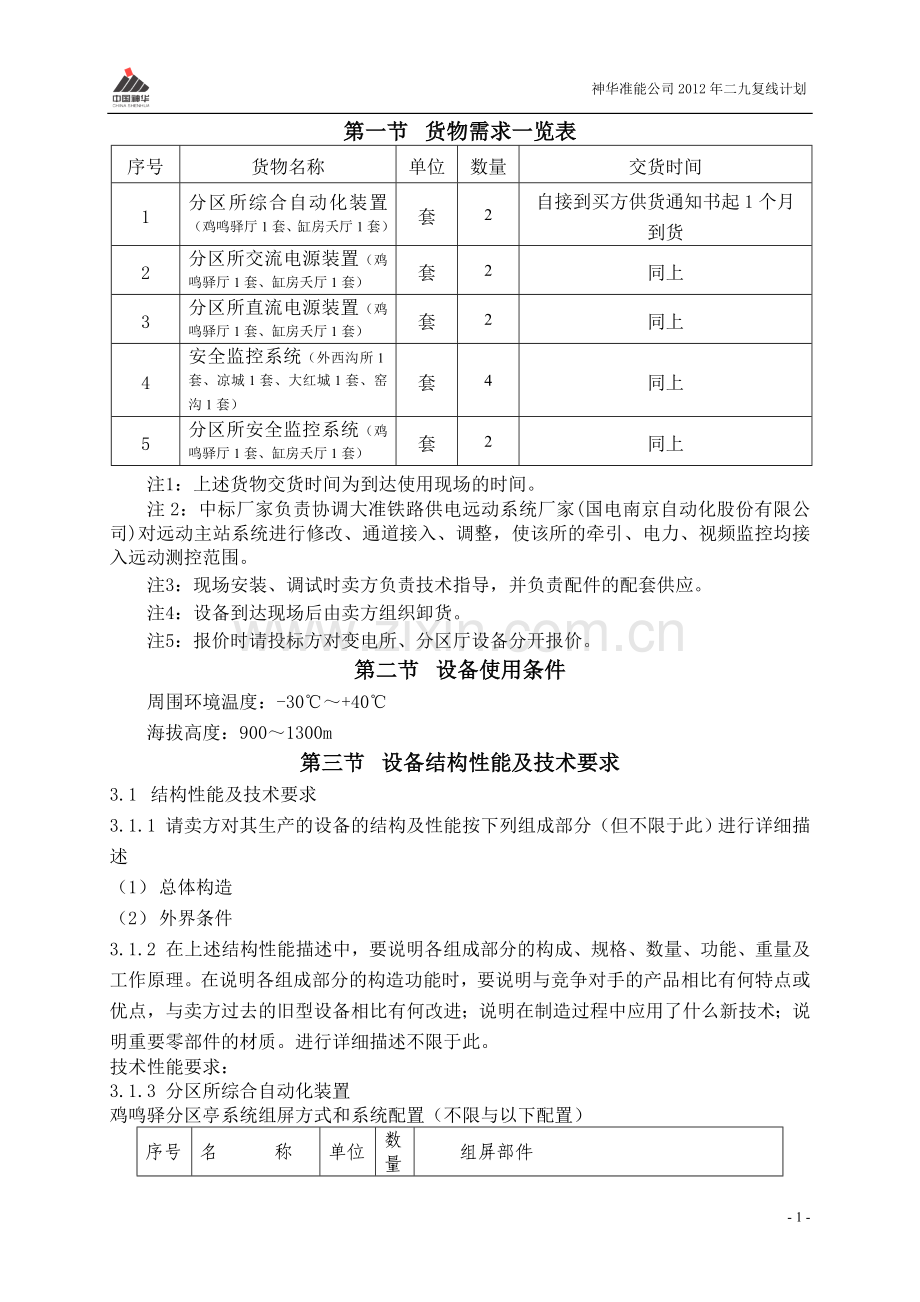

第一节 货物需求一览表
序号
货物名称
单位
数量
交货时间
1
分区所综合自动化装置（鸡鸣驿厅1套、缸房夭厅1套）
套
2
自接到买方供货通知书起1个月到货
2
分区所交流电源装置（鸡鸣驿厅1套、缸房夭厅1套）
套
2
同上
3
分区所直流电源装置（鸡鸣驿厅1套、缸房夭厅1套）
套
2
同上
4
安全监控系统（外西沟所1套、凉城1套、大红城1套、窑沟1套）
套
4
同上
5
分区所安全监控系统（鸡鸣驿厅1套、缸房夭厅1套）
套
2
同上
注1：上述货物交货时间为到达使用现场的时间。
注2：中标厂家负责协调大准铁路供电远动系统厂家(国电南京自动化股份有限公司)对远动主站系统进行修改、通道接入、调整，使该所的牵引、电力、视频监控均接入远动测控范围。
注3：现场安装、调试时卖方负责技术指导，并负责配件的配套供应。
注4：设备到达现场后由卖方组织卸货。
注5：报价时请投标方对变电所、分区厅设备分开报价。
第二节 设备使用条件
周围环境温度：-30℃～+40℃
海拔高度：900～1300m
第三节 设备结构性能及技术要求
3.1 结构性能及技术要求
3.1.1 请卖方对其生产的设备的结构及性能按下列组成部分（但不限于此）进行详细描述
（1） 总体构造
（2） 外界条件
3.1.2 在上述结构性能描述中，要说明各组成部分的构成、规格、数量、功能、重量及工作原理。在说明各组成部分的构造功能时，要说明与竞争对手的产品相比有何特点或优点，与卖方过去的旧型设备相比有何改进；说明在制造过程中应用了什么新技术；说明重要零部件的材质。进行详细描述不限于此。
技术性能要求：
3.1.3 分区所综合自动化装置
鸡鸣驿分区亭系统组屏方式和系统配置（不限与以下配置）
序号
名 称
单位
数量
组屏部件
1
27.5KV馈线保护（A相）
面
1
2 27.5KV馈线主保护装置6台（DC220V，5A）
信号显示装置1台（DC220V）
2
当地监控单元
套
1
主控机1台：国际匹配工业控制机（P4/3.0G/1.0G/160G/1.44M/52XDVD） 配声卡、音响
液晶显示器1台:ELD背光源22寸
逆变电源1台（DC220V 2KVA）
打印机1台：HP-1020
以太网交换机1台：
GPS 1套：（接收器和天线）
光电转换器1台（DC220V）
通讯管理机2台
远动管理机2台（DC220V）
监控台1套（含2把坐椅）：
注：厂家负责安装调试并协调主站厂家(国电南京自动化股份有限司)完成远动系统远程测控。
缸房夭分区亭系统组屏方式和系统配置（不限与以下配置）
序号
名 称
单位
数量
组屏部件
1
27.5KV馈线保护（A相）
面
1
2 27.5KV馈线主保护装置6台（DC220V，5A）
信号显示装置1台（DC220V）
2
当地监控单元
套
1
主控机1台：国际匹配工业控制机（P4/3.0G/1.0G/160G/1.44M/52XDVD） 配声卡、音响
液晶显示器1台:ELD背光源22寸
逆变电源1台（DC220V 2KVA）
打印机1台：HP-1020
以太网交换机1台：
GPS 1套：（接收器和天线）
光电转换器1台（DC220V）
通讯管理机2台
远动管理机2台（DC220V）
监控台1套（含2把坐椅）：
注：厂家负责安装调试并协调主站厂家(国电南京自动化股份有限司)完成远动系统远程测控。
1分区所综合自动化总要求
（1）分区所采用综合自动化系统，采用模块化、分布式开放系统结构，按照集中监控的原则设计，实现开闭所综合自动化系统的功能。开闭所综合自动化系统分为四个部分：当地监控单元、通信管理单元、通信网络、保护测控单元。
（2）所内综合自动化系统的接口方式采用数字通讯方式,以便于定值切换及保护动作信号远动传送。通讯规约应采用通用国际标准规约，支持多种标准网络通信协议，网络采用平衡传输方式，并向用户完全开放。
（3）各种微机保护装置应满足可靠性、选择性、灵敏性和速动性要求，装置的输入都采取隔离措施，实现高抗干扰性。
（4）微机保护装置具有在线自动检测功能，装置中任一元件损坏，不应造成保护误动作，且能发出装置异常信号。
（5）微机保护装置具有可靠的硬件闭锁功能，以保证在任何情况下不误动，只有在发生故障，保护装置启动时才允许开放跳闸回路。
（6）微机保护装置具有自复位电路，因干扰而造成“死机”应能通过复位电路恢复正常工作。在进行抗高频干扰试验时，不允许自复位电路工作。
（7）在外部电源故障或失电时，微机保护装置的设定参数及状态数据、实时时钟信号及其他主要动作信号不应丢失，并能在外部电源恢复时，恢复其正常功能，重新正确显示并输出。
（8） 装置宜具有数据存储，投标商应提供存储容量。记录内容：日期、时间、站名、开关号、电流电压幅值、电流电压波形。
(9)通讯功能：各微机保护应有通信串口，通过串口以实现下列功能：
各保护装置定值的远方切换；事件记录、处理；提取保护装置的有关参数。
(10)触点：卖方应按照设计的要求提供保护装置的出口跳闸接点及信号接点数量,并提供出口接点的开断容量和长期接通容量供买方确认。提供每周波数据采集点数量的要求。
(11)装置应具有自动对时功能。
2 面板显示及操作功能
面板上应有LED信号指示灯和全汉化液晶显示屏及功能键盘。要求故障后可显示故障类型或由键盘控制显示量。通过面板上设置的功能键盘可显示当前值、整定值、操作命令或故障事件等，并可实现对定值的整定、修改。面板上还应配置标准通讯串口，用于连接PC机，对装置进行各种测试、整定以及故障分析。
3 主要技术规格
(1)交流二次额定值
额定电流： 5A
额定电压： 100V
额定额率： 50Hz
(2) 工作电压额定值
直流： DC 220V
在上述标准值的80%～120%范围内，装置均能正常工作。
(3) 交流电压、电流回路过载能力
·在1.2倍额定电压下能够长期工作。
·在2倍额定电流下能够长期工作。
·在通过40倍额定电流1秒钟时，整个系统的各个元器件均无异常。
(4) 系统技术指标
·控制响应时间： ＜2s（可设定）
·信息响应时间： ＜2s（可设定）
·遥测综合误差： ≤0.5 %
·遥测量更新时间： ≤2s
·画面响应时间： ≤1s（可设定）
·站内事件分辨率： ≤5ms（所内）
≤1ms（装置内）
·所内网络通信速率： ≥1Mbps
·装置平均无故障工作时间（MTBF）：≥20000h(当地监控系统)
≥50,000h(保护测控单元)
投标人必须提供试验和计算依据
·遥信动作成功率 ≥99.99％
·遥测动作成功率 ≥98％
·遥控动作成功率 100％
·CPU平均负荷率：
正常时（任意30min内） ≤30％
电力系统故障（10s内） ≤50％
投标人必须提供计算依据
·GPS对时精度（站内） ≤1ms
·故障测距精度 ≤200m
·远动通信速率 1200bps～64kbps可调
·电磁兼容水平（EMC） ≥IV级（包括辐射电磁场干扰试验）
投标人必须提供型式试验报告
·抗震强度 8级
(5) 绝缘要求
1 测定绝缘性能的标准大气条件
·环境温度：-5 ℃～+40℃
·空气相对湿度：75%～95%
·大气压力：66kPa～108kPa
2绝缘电阻
装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V的兆欧表测量其绝缘电阻值，正常试验大气条件下，各等级的各回路绝缘电阻不小于100MΩ。
3 介质耐压
在标准大气条件下，交流电压回路和交流电流回路对大地(亦对金属骨架)能耐受2.5kV工频电压1min的耐压实验而无击穿、闪络及元器件损坏现象。
4 能耐受5kV标准雷电放电电压的冲击。
5电气间隙与爬电距离
屏内两导体间或导电体与裸露的不带电的导体间的最小距离符合(GB)标准中最小电气间隙与爬电距离的要求，屏顶小母线不同相或不同级的裸露载流部分之间、裸露载流部分与未经绝缘的金属体之间，电气间隙不小于12mm，爬电距离不小于20mm。
6分区所保护、测量、控制单元采用集中组屏方式。
设置馈线屏、监控屏等，投标人根据实际主接线提出合理的屏面组合方案。控制保护屏体预留控制保护单元位置，设置相应数量的端子排，具体情况可设计联络时确定。
4系统功能配置
综合自动化系统由当地监控单元、通信管理单元、保护测控单元及通信网络构成。
当地监控单元是负责采集和显示分区所内的测控、保护单元的各种测量、保护信息，实现对所内的各种开关的分/合控制、信号复归、保护装置的复归与定值的整定，完成相应的报表处理、曲线显示、流水打印等信息处理功能。由当地监控计算机、打印机、通信管理机、远动管理机和GPS设备组成；通信管理单元为设置在控制屏内的通信信息处理设备及液晶显示器等外围设备；保护测控单元包括各种继电保护、测控单元设备；通信网络即为所内通信网络。
分区所采用微机型综合自动化系统可实现站级控制系统的所有测量、控制、保护、自动装置功能，实时采集大量的设备运行数据，提供友好的人机界面，并能和控制调度中心进行实时数据通信。同时，作为远动系统的一个被控站可实时向上级控制中心发送站内设备运行信息，并在控制中心指令下实现所内的各种遥控、遥测和遥信功能。
分区所控制方式采用远动控制、所内集中控制、设备当地三级控制方式，整个系统在正常运行时采用远动控制。当设备检修时，采用所内集中控制或控制屏控制。三种控制方式必须相互闭锁，以达到安全控制的目的。
综合自动化后台机应具备模拟操作功能。
投标人提供各所控制室的控制台桌椅。
(1)当地监控单元
1 当地监控单元功能
·提供开闭所综合自动化系统友好、直观的监控人机界面。
·实时显示被控制站的开关状态、预告及事故信号及各种测量量。完成开关量、模拟量、脉冲量等信息的采集和处理。
·完成对开关设备、重合闸及自投装置等的控制操作。实现防误操作闭锁。
·实时显示测控保护单元上送的保护信息。
·采集、显示及存储保护单元的各类报告，进行故障录波显示、分析。
·完成对测控保护装置的复归、参数整定及传动实验。
·实现相应的历史数据存储、流水打印、报警、保护设备管理及事件记录等信息处理功能。
·采用GPS同步时钟保证全系统具备统一的标准时钟，并可实现通过远动管理机接收调度时钟保证全站时钟同步的功能
·实现画面修改、数据库维护等系统维护功能
·可与视频监控单元联动
·实现远动功能
·对不同的用户设置不同的管理权限，确保系统安全性
2当地监控单元计算机
当地监控计算机采用工业控制用计算机，并通过网络适配器与计算机网络相联。配置操作、显示用人机接口设备：彩色液晶显示器及键盘、鼠标器。当地监控计算机是否设于控制桌上由设计联络时确定。
当地监控单元具备控制、测量及信号监视功能，提供数据管理报表及打印功能。
具体如下：
（1）实现对被控对象的控制操作
·对某个对象的单独控制、对多个对象的程序控制。为了控制的安全性，控制分选择和执行两步进行，系统具有防止误操作及防止多重选择的措施以及控制闭锁、试验遥控等辅助功能。
·保护、测控单元复归。
·保护、测控单元定值整定、修改和查询。
（2）实现对被控对象的监视功能
·实现对供电设备运行状态及保护出口的实时监视和故障报警，并形成记录。
·实现对供电系统中主要运行参数的测量和统计，即数据采集功能。
·实现汉化的屏幕画面显示、上述运行信息和事件（故障、预告）信息的存储、打印。
·实时监视所内各回路负荷、温度、电流、电压。
·各保护、测控装置工作状态。
·所内设备非紧急故障信息（预告）及紧急故障信息（事故）的监视，要求形成记录并且伴有音响提示。
（3）显示功能
·变电所主接线图和各开关的状态
·事件的细目显示
·各类历史记录
·各类遥测运行历史报告
·各类保护、测控单元的自检报告、事件报告、故障报告。
·各类保护、测控单元的整定参数。
（4）打印功能
·实时打印各种运行记录。
·实现供电系统运行数据归档和报表统计、制表打印。
（5）其他功能
·具有一定的容错能力。
·对各种重要命令和操作设置超时监视。
·系统故障诊断功能：所内任何保护测控单元发生故障，均报警，单个保护测量单元的故障，不影响整个网络的运行，故障标志达到模块级。
·能实时查看每一个保护装置的故障报告、自检报告、事件报告和故障录波信息。
·口令管理功能等。
·遥测量的图形。
·带条件的各种自动控制功能。
·能实现网络对时和手动对时功能。
·模拟培训功能，实现对操作人员的操作培训。
·人机界面友好、使用方便，所有数据的建立、修改、画面的建立均无需编程，而是采用人机对话方式用专用工具直观编辑。不需编程的专业知识，用户便可动态完成所需系统的建立、修改。
监控主机的配置应不低于：：
CPU：Intel酷睿2双核处理器，主频≥2.8G
内存：≥2G
硬盘：SATA硬盘≥500GB
显卡：显存256M及以上独立显卡
显示器： 22’液晶显示器 响应时间≤5ms
或根据系统实际需要采用当时最新主流配置的机型。
打印机
·激光中文打印机
·宽度： A4
·分辨率： 1200dpi
·噪声： ＜45db
打印机主要用于调度员操作记录、故障报警及各种报告、记录的手动或定时打印。当发生故障时应能自动打印故障报告。
GPS
·误差 ≤400ns
·接口： RS232C
·传输速率： 9600bps
采用GPS时钟作为系统时钟。当GPS出现故障时，系统具有时钟软同步功能。
电源逆变器
·输入 DC 110V±15%
·输出 AC 220V±1%
电源逆变器输入一路110V直流电源和一路220V交流电源，并转换为交流220V，供设备使用，容量为2kVA。
2系统软件资源
·投标人提供运行成熟、先进可靠、标准化的软件资源，在成熟通用的操作系统环境下开发；采用标准商用数据库。软件结构采用模块化设计。软件组成包括系统软件、支持软件及应用软件三部分。
·系统软件采用成熟的主流操作系统，具有多用户、多任务的处理功能，并提供完善的调试诊断手段及其它服务程序。
·应用软件包括完善的数据库处理软件、画面编辑软件、人机接口界面处理软件，数据库管理软件，维护软件。
3保护测控单元
保护设备采用模块化软硬件，定值整定，特性选择，输入/输出配置，全部计算由软件实现。输入输出可扩展。保护与通讯分别采用独立的CPU模块。与外部连接主要有辅助电源、输出接点、交流电流输入、开关量输入、数据线。
·具有5套以上可独立整定的保护定值，供不同运行方式时使用，当供电方式发生变化时能根据开关位置的变化自动切换。保护定值采用二次值，输入范围为0～999及以上。保护装置动作时，故障报告应能自动计算并输出一次电流、电压及阻抗值并有故障标定功能。
(1) 27.5kV馈线保护测控单元功能
27.5kV馈线保护装置应配置如下保护功能（但不限于）：
·电流速断保护；
·过电流保护；
·谐波闭锁的过电流保护；
·三段式自适应距离保护及距离Ⅱ、Ⅲ段的后加速保护；
·三段式高阻接地保护；
·过负荷保护；
·一次自动重合闸；
·线路失压自投；
·高次谐波抑制功能；
·PT断线检测及闭锁距离保护；
·高精度的馈线故障测距；
27.5kV馈线测控装置应配置如下测控功能：
（1）测量功能
·母线电压、馈线电流；
·有功功率、无功功率；
（2）控制功能
·馈线断路器控制、相关电动隔离开关控制；
·断路器和隔离开关控制输出（不少于3路）。
·闭锁功能；
（3）状态量采集
·开关量采集（不少于16路）；
馈线保护测控单元还应具备如下辅助功能：
·通讯功能，每个装置不少于2个标准串行通讯口、2个现场总线网络接口、1个维护串口，可通过现场总线同当地监控单元和调度端通信；
·自诊断功能；
·负荷录波；
·故障录波功能；
·定值切换和远程修改功能；
·维护分析功能；
·GPS对时功能；
·SOE功能；
·大屏幕显示功能；
·交流采样通道异常告警功能。
27.5kV馈线测控单元主要性能指标要求同主变测控单元。
(2) 其他单元功能配置
根据现场数据采集和管理需要，投标商可在技术建议书中另外配置独立的测控单元和打印管理单元，其性能要求如前。
3通信管理单元
通讯管理装置是变电站综合自动化系统的重要组成部分，完成变电站内网和各种外部网络的互连，可以收集变电站内所有保护/测控/IED装置的信息，使用各种标准通信规约以一对多的方式进行发送，并对各上位机下达的各种控制命令进行分析后发往对应的设备正确执行。通讯管理装置要求双机热备。
通信管理机应采用模块化结构，稳定可靠，维护方便。采用先进的工业级芯片，核心模块采用高性能的32位嵌入式微处理器，具有较高系统吞吐率，适合各种恶劣环境下运行。具有事故、预告、音响功能；可自动或手动复归。用现场总线技术与变电站内的保护和测控单元通讯，可同时与当地监控计算机和远方相连，构成当地变电站计算机监控系统和远方数据传输功能。支持DL451-91（国标 CDT）、POLLING、亦可支持IEC870等各种标准通信规约，并可根据用户要求进行特殊规约的开发。
通信管理机配置应不低于：
2个10M以太网口；
2个总线接口，用光纤连接；
2个异步串行通信口，各自最高速率均可达64Kbps。
4 通信网络
为提高系统的可靠性，开闭所综合自动化系统可采用双层网结构（或环网结构），通信管理单元可接在第一层环行现场测控网上，当地监控可挂接在第二层网上，通过通信管理单元实现现场总线与上层网的连接。
现场通信网络应满足
·实时性。
·可靠性。
·支持分层分布式控制，符合ISO相关国际标准。
·通信媒质双环光纤网结构。
·远动通道满足2M主备光纤接口要求。
5控制方式
(1)所的断路器、电动隔离开关和自动装置均有当地（手动操作）和微机（远动、保护）两种控制方式，由控制屏上的转换开关进行切换，两者相互闭锁。
(2)每个控制回路都有用于操作回路监视的继电器，当控制回路断线时能发出“控制回路断线”的信号。
(3)断路器的分合闸位置分别用绿灯和红灯表示，断路器故障跳闸时点亮事故白灯。
(4)电动隔离开关操作时的安全闭锁条件为：
·馈线电动隔离开关：馈线断路器处于分位。
5 绝缘要求
(1)定绝缘性能的标准大气条件
· 环境温度：-10℃～+40℃
· 空气相对湿度：75%～95%
·大气压力：66kPa～108kPa
（2）缘性能应满足：
装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压50OV的兆欧表测量其绝缘电阻值，正常试验大气条件下，各等级的各回路绝缘电阻不小于100MΩ。
在正常试验大气条件下，装置能承受频率为50Hz，电压2000V历时1分钟的工频耐压试验而无击穿闪络及元件损坏现象。
在正常试验大气条件下，装置的电源输入回路、交流输入回路、输出触点回路对地，以及回路之间，能承受1.2／50μs的标准雷电波的短时冲击电压试验，开路试验电压5kV。
装置能承受GB7261第21章规定的湿热试验。
（3）质耐压
在标准大气条件下，交流电压回路和交流电流回路对大地(亦对金属骨架)能耐受2kV工频电压1min的耐压实验而无击穿、闪络及元器件损坏现象。
(4)耐受5kV标准雷电放电电压的冲击。
(5)气间隙与爬电距离
屏内两导体间或导电体与裸露的不带电的导体间的最小距离符合GB标准中最小电气间隙与爬电距离的要求，屏顶小母线不同相或不同级的裸露载流部分之间、裸露载流部分与未经绝缘的金属体之间，电气间隙不小于12mm，爬电距离不小于20mm。
6 结构要求
（1）屏内所安装的装置、元器件排列整齐、层次分明、便于维修、拆装、读数和更换。
（2）配电盘上的设备按安装回路划分，以被控一次设备安排安装单位，一台一次设备对应一个安装单位，每个安装单位的控制电源由盘上的双极直流自动开关控制。
(3 )的上方标有屏名，屏上电气设备标有名称，屏后标有各设备原理图的符号。
(4)流回路用截面积2.5mm2，远动信号回路截面积不低于1.0mm2，其它所有回路用截面积1.5mm2的绝缘电压不低于500V的聚乙烯绝缘铜芯电线，可动部分的过渡柔软且能经受往复绕曲而不疲劳损坏。屏内配线标有线号，端子排标有端子号，端子排排列按照电流、电压、控制、信号回路的顺序排列，各盘都必须装设接地母排和接地螺栓，铜接地母排的截面积为25×4mm2，
(5)盘正面设置与主接线相符并连贯的模拟线，其颜色为：
交流110kV 朱红
交流27.5kV A相 黄
交流27.5kV B相 绿
交流27.5kV 地线 黑
模拟线采用宽度为10mm，厚度为5mm的PVC塑料条。
(6)屏内配线的颜色如下：
直流正线 棕
直流负线 蓝
交流A相 黄
交流B相 绿
交流C相 红
中性线 黑
接地线 黄绿相间
(7)控制保护盘的外形尺寸：800×600×2360(宽×深×高)mm，外壳颜色计算机灰，外壳防护等级为IP50。
(8)喷漆及处理
所有设备的金属外壳均采用喷塑压光处理，颜色在设计联络时确定。
7 可靠性、可维护性、可扩展性
(1)靠性
设备在设计时必须采用高可靠性措施。这些措施应通过利用如下的技术以降低系统故障概率和有关影响正常运行的随机性：
·冗余措施
·使用已证明具有高可靠性的元件
·对系统安全，所选的不论是硬件还是软件的冗余方式，均要求任何一个导致非安全条件的故障或故障组合，其表现出的发生概率应小于10-11/工作小时。
·检测校验过程要有足够的频度，使类似或等同故障在二次检测之间不会发生。
·平均无故障时间 (MTBF)
供货商应在投标文件中对每一独立的子系统和整个系统提供MTBF值和可用性数值以及详细计算过程。
·电磁辐射及兼容
对于电子设备应考虑防电磁干扰措施。任何子系统的运行都不应受其它子系统产生之电磁辐射的影响，投标商应提交EM兼容计划。并应采取措施，解决电磁干扰/兼容的问题以及允许辐射电平和对电磁辐射灵敏性的问题。
·虫害
所提供设备，应采用适当的措施以预防虫害。
(2)维护性
·设备应设计成只需最少的调整和预防性维护，以及运行维护。产品设计应包括故障隔离及诊断措施，以减少设备修复时间、维护材料和人工成本。
·应通过制定合理的维修/更换策略、在线维修措施及维修支持设备的最佳运用来减少停机时间。电子设备应维修到板级。
(3)扩展性
·设备应尽量采用模块化设计的原则，在产品设计时应留有扩展能力，以适应远期扩展。因此，供货商应在产品设计中作相应考虑，以满足有关设备在扩展时的要求。
8技术接口（不限于以下）
综自系统供货人应提供与所内各智能设备（如智能计量表、交直流系统、接触网控制开关主控单元等等）的接口，并配合完成相互的调试工作。
3.1.4 分区所交流电源装置
1、鸡鸣驿分区厅交、直流电源装置
鸡鸣驿、缸房窑分区厅交、直流电源装置货物一览表
序号
货物名称
数量
交货时间
1.
分区所交流电源装置（鸡鸣驿厅1套、缸房夭厅1套）
1套
自接到卖方供货通知书起一个月
2.
分区所交流电源装置（鸡鸣驿厅1套、缸房夭厅1套）
1面
同上
鸡鸣驿、缸房窑分区厅交、直流电源装置组屏配置：
序号
名称
数量
备注
1
整流器屏
2面
每面含6个20A模块
2
蓄电池屏
2面
3
微机直流监控装置
2台
4
微机绝缘监察装置
2台
5
自动调压装置
2套
6
蓄电池220v
2组
18只/组 单只容量100HA
7
交流屏
2面
注：厂家负责配合安装及现场调试并完成主站后台的通讯联络。
3 直流电源装置性能与技术要求
（包括铅酸免维护蓄电池组）
符合设计容量及馈出回路数（见分区厅直流系统图）
鸡鸣驿、缸房夭分区厅直流系统图：
★请描述：直流装置的充电机电源热备用情况、对蓄电池组的监测、保护、显现、告警、蓄电池的寿命性能等的技术要求进行描述不限于上述内容
▲要求由两组免维护铅酸蓄电池组，每个容量为100AH的德国阳光蓄电池，使用寿命10年以上，两组整流器组成（每组容量：标称直流输出电压为：220V，额定输出电流为20A每组具有热备用），直流母线为两段单母线接线。正常运行时，母联开关断开，各母线段的充电装置经充电母线对蓄电池充电，同时经硅降压装置（工作电压范围：160-300V dc）向控制直流母线提供正常负荷电流，蓄电池的浮充或均充电压即动力直流母线正常的输出电压，从动力直流母线经硅降压装置取得控制直流母线正常的输出电压。
系统任一母线段的充电装置故障或蓄电池组需要核对性充放电试验时，均可将母联开关合上，由另一母线段的充电装置和蓄电池组给整个系统供电，母联回路具有防止两组蓄电池并联的二级管止逆措施。
系统要求充电模块化设计可靠运行
★ 系统要有完善的绝缘监测
1）直流输出电压
系统标称电压220V
专供控制负荷的直流母线电压为系统标称电压值的86%-110%
专供动力负荷的直流母线电压为系统标称电压值的86%-110%
2）直流输出电流
供控制负荷的直流母线电流为：20A
供动力负荷的直流母线电流为：32A
3）充电装置
交流输入电压范围：180V-280V，单相。
输出电压调节范围：220V 系统：180V-290V；
稳压精度：﹤+0.5%-0.5%
稳流精度：﹤+0.5%-0.5%
纹波系数：﹤0.1%
均流不平衡度：﹤+3%-3%
满载效率：94%
功率因数：0.94。
影响噪声：﹤50dB
MTBF：〉100000小时
4）系统绝缘
绝缘电阻：〉10M
绝缘强度：交流50HZ、有效值2000V（直流3000V），1min.
4交流电源装置性能与技术要求
符合设计容量及馈出回路数（见牵引变电所交流系统图）
点岱沟牵引变电所交流系统图：
*所用电交流屏1面。两路交流进线，实现进线自动切换。交流出线17回。采用施耐德或ABB交流断路器.交流电源装置应具有当两路交流失压后自动启动直流事故照明回路，容量16A。
3.1.2.3安全监控系统技术性能要求
1、安全监控系统货物一览表
序号
货物名称
单位
数量
交货时间
1
安全监控系统（外西沟所1所、凉城1所）
套
2
同上
2
分区所安全监控系统（鸡鸣驿厅1套、缸房夭厅1套）
套
2
同上
2、外西沟、凉城、窑沟、大红城变电所安全监控系统设备配置一览表（不限于以下配置）
序号
设备名称
附件
设 备 规 格
设备数量
备注
1
一体机（包括摄像机、解码器、云台、支架、防护罩及必要的电源设备，旋转角可调）
扫描频率（水平）PAL：15.625KHz
扫描频率（垂直）PAL：50Hz
焦距倍数：26X
最低照度：1Lux（白天），0.001Lux（夜晚）
彩色/黑白调节：可调节
聚焦控制：自动、手动、半自动
工作温度：0～40摄氏度
器件制造：全套进口原装器件
4台
主控制室
2
红外防雨
摄像机（包括摄像机、解码器、云台、支架、防护罩及必要的电源设备，旋转角可调，预留同步启动夜间照明设备）
红外模式：一体化设计
红外灯及感应器：126个，1个
红外灯照明距离：最多70米
扫描频率（水平）PAL：15.625KHz
扫描频率（垂直）PAL：50Hz
焦距倍数：光学30X，数字10X，总共300X
最低照度：1Lux（白天），0.001Lux（夜晚）
彩色/黑白调节：可调节
聚焦控制：自动、手动、半自动
工作温度：-30～+50摄氏度（内置散热及加热）
防护等级：IP65
器件制造：全套进口原装器件
40台
进线2
主变1
馈线2
高压2
电容器室2
动补2
前院和大门 1台
隔离开关组 2台
高压室 2台
配电高压室 4台
云台
旋转角度：0～355度
防护等级：IP65
40台
解码器
兼容多种数字通讯协议
40台
3
探头
周界激光对射探头
10对
门禁探头
10个
火烟雾报警探头
10个
防水报警探头
10个
玻璃破碎探头
10个
4
语音广播设备
1套
5
监控主机
系统架构：工业级嵌入式架构
操作系统：Linux
视频输入：≥40路
周界激光对射输入：≥40路
门禁输入：≥10路
火烟雾报警输入：≥10路
防水报警输入：≥10路
玻璃破碎输入：≥10路
硬盘：可内置8个硬盘
硬盘容量：≥2T
网络接口：802.3 10/100M自适应
图像侦测：支持图像移动侦测
画质：4档可调
工作温度：-10～+55摄氏度
图像访问：支持IE浏览器访问
录像回放：可以显示时间按发生准确时间
图像压缩：H.264/MPEG4
4台
6
视频电缆
75欧姆同轴电缆
全所（4个所）
7
通讯电缆
RVVP 2芯1.0平方
全所全所（4个所）
8
220V电源线
RVV 2芯1.0平方
全所（4个所）
9
视频防雷模块
全所（4个所）
10
通讯防雷模块
全所（4个所）
11
电源防雷模块
全所（4个所）
12
接头及附件
4批
13
22寸液晶监视器
4台
*注：厂家负责安装调试并协调主站厂家(国电南京自动化股份有限司)完成远动视频系统远程监控。
3、鸡鸣驿、缸房夭分区厅安全监控系统设备配置一览表（不限于以下配置）
序号
设备名称
附件
设 备 规 格
设备数量
备注
1
一体化快球（包括摄像机、解码器、云台、支架、防护罩及必要的电源设备，旋转角可调）
扫描频率（水平）PAL：15.625KHz
扫描频率（垂直）PAL：50Hz
焦距倍数：26X
最低照度：1Lux（白天），0.001Lux（夜晚）
彩色/黑白调节：可调节
聚焦控制：自动、手动、半自动
工作温度：0～40摄氏度
器件制造：全套进口原装器件
4台
主控制室
2
红外防雨
摄像机（包括摄像机、解码器、云台、支架、防护罩及必要的电源设备，旋转角可调，预留同步启动夜间照明设备）
红外模式：一体化设计
红外灯及感应器：126个，1个
红外灯照明距离：最多70米
扫描频率（水平）PAL：15.625KHz
扫描频率（垂直）PAL：50Hz
焦距倍数：光学30X，数字10X，总共300X
最低照度：1Lux（白天），0.001Lux（夜晚）
彩色/黑白调节：可调节
聚焦控制：自动、手动、半自动
工作温度：-30～+50摄氏度（内置散热及加热）
防护等级：IP65
器件制造：全套进口原装器件
22台
进线馈线2
高压室2
电容器室2
前院、大门、后院3台
隔离开关组 2台
云台
旋转角度：0～355度
防护等级：IP65
22台
解码器
兼容多种数字通讯协议
22台
3
探头
周界激光对射探头
10对
门禁探头
10个
火烟雾报警探头
10个
防水报警探头
10个
玻璃破碎探头
10个
4
语音广播设备
1套
5
监控主机
系统架构：工业级嵌入式架构
操作系统：Linux
视频输入：≥40路
周界激光对射输入：≥40路
门禁输入：≥10路
火烟雾报警输入：≥10路
防水报警输入：≥10路
玻璃破碎输入：≥10路
硬盘：可内置8个硬盘
硬盘容量：≥2T
网络接口：802.3 10/100M自适应
图像侦测：支持图像移动侦测
画质：4档可调
工作温度：-10～+55摄氏度
图像访问：支持IE浏览器访问
录像回放：可以显示时间按发生准确时间
图像压缩：H.264/MPEG4
2台
6
视频电缆
75欧姆同轴电缆
全所（2个所）
7
通讯电缆
RVVP 2芯1.0平方
全所全所（2个所）
8
220V电源线
RVV 2芯1.0平方
全所（2个所）
9
视频防雷模块
全所（2个所）
10
通讯防雷模块
全所（2个所）
11
电源防雷模块
全所（2个所）
12
接头及附件
2批
13
22寸液晶监视器
2台
*注：厂家负责安装调试并协调主站厂家完成远动视频系统远程监控。
4、系统功能要求
以下所阐述的功能为系统基本功能，对于技术进步而产生的新功能，系统应提供标准开放的API接口或控件进行功能扩充。
（1）实时图像监控
监视设备运行状态；与变电站监视区的智能设备配合，实现防盗、防火功能；对设备、场地、主控室等监视。通过通信网络通道，将被监视的目标动态图像以IP单播、组播方式传到监控中心，并能实现一对多（一个远程终端同时连接监控多个变电站端视频处理单元），多对一（多个远程终端同时访问一个变电站端视频处理单元）的
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
