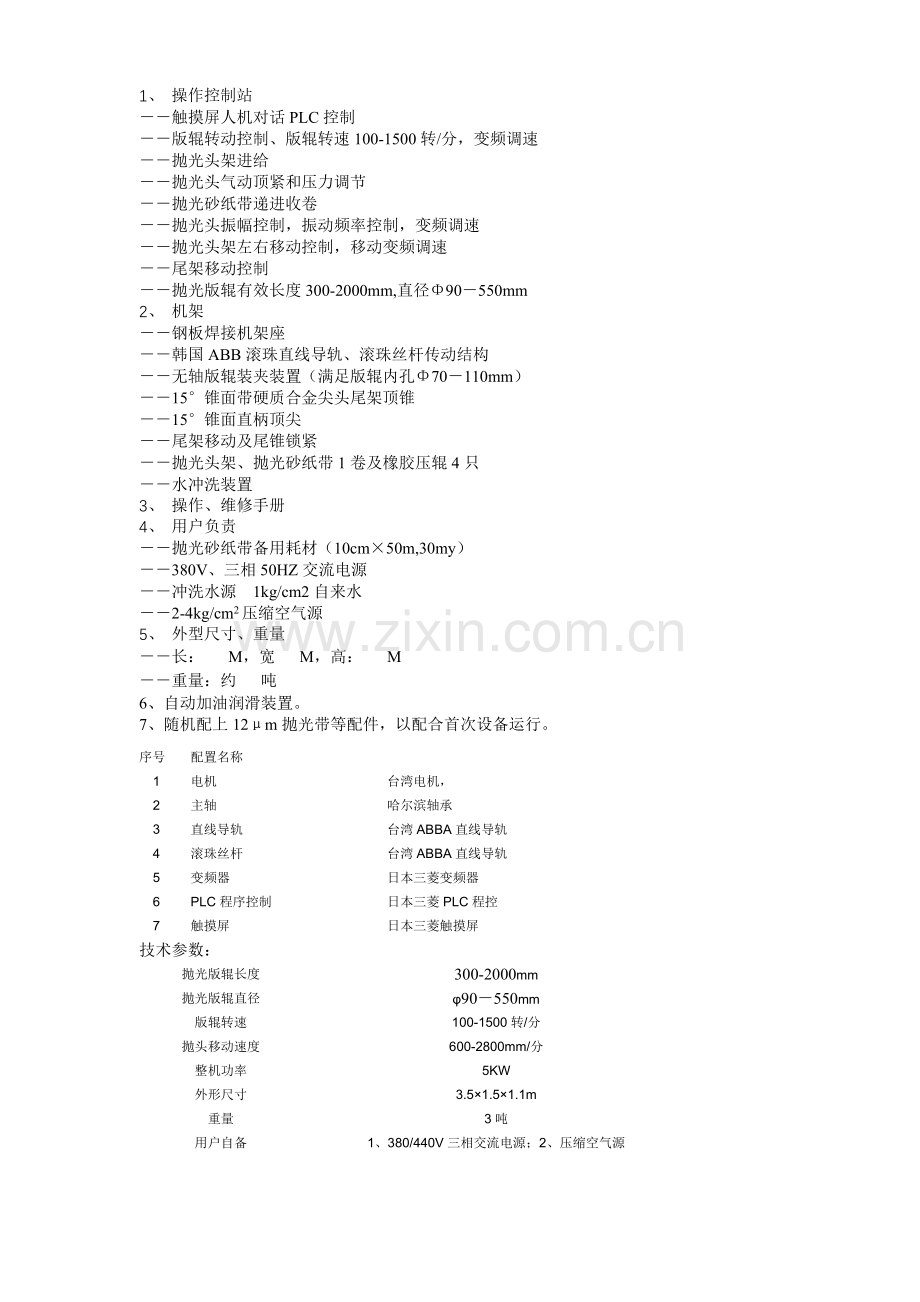

DQ-CrD-2000铬抛光机基本配置

1、 操作控制站
－－触摸屏人机对话PLC控制
－－版辊转动控制、版辊转速100-1500转/分，变频调速
－－抛光头架进给
－－抛光头气动顶紧和压力调节
－－抛光砂纸带递进收卷
－－抛光头振幅控制，振动频率控制，变频调速
－－抛光头架左右移动控制，移动变频调速
－－尾架移动控制
－－抛光版辊有效长度300-2000mm,直径Φ90－550mm
2、 机架
－－钢板焊接机架座
－－韩国ABB滚珠直线导轨、滚珠丝杆传动结构
－－无轴版辊装夹装置（满足版辊内孔Φ70－110mm）
－－15°锥面带硬质合金尖头尾架顶锥
－－15°锥面直柄顶尖
－－尾架移动及尾锥锁紧
－－抛光头架、抛光砂纸带1卷及橡胶压辊4只
－－水冲洗装置
3、 操作、维修手册
4、 用户负责
－－抛光砂纸带备用耗材（10cm×50m,30my）
－－380V、三相50HZ交流电源
－－冲洗水源 1kg/cm2自来水
－－2-4kg/cm2压缩空气源
5、 外型尺寸、重量
－－长： M，宽 M，高： M
－－重量：约 吨
6、 自动加油润滑装置。
7、 随机配上12μm抛光带等配件，以配合首次设备运行。
序号
配置名称

1
电机
台湾电机，
2
主轴
哈尔滨轴承
3
直线导轨
台湾ABBA直线导轨
4
滚珠丝杆
台湾ABBA直线导轨
5
变频器
日本三菱变频器
6
PLC程序控制
日本三菱PLC程控
7
触摸屏
日本三菱触摸屏
技术参数：
抛光版辊长度
300-2000mm
抛光版辊直径
φ90－550mm
版辊转速
100-1500转/分
抛头移动速度
600-2800mm/分
整机功率
5KW
外形尺寸
3.5×1.5×1.1m
重量
3吨
用户自备
1、380/440V三相交流电源；2、压缩空气源
