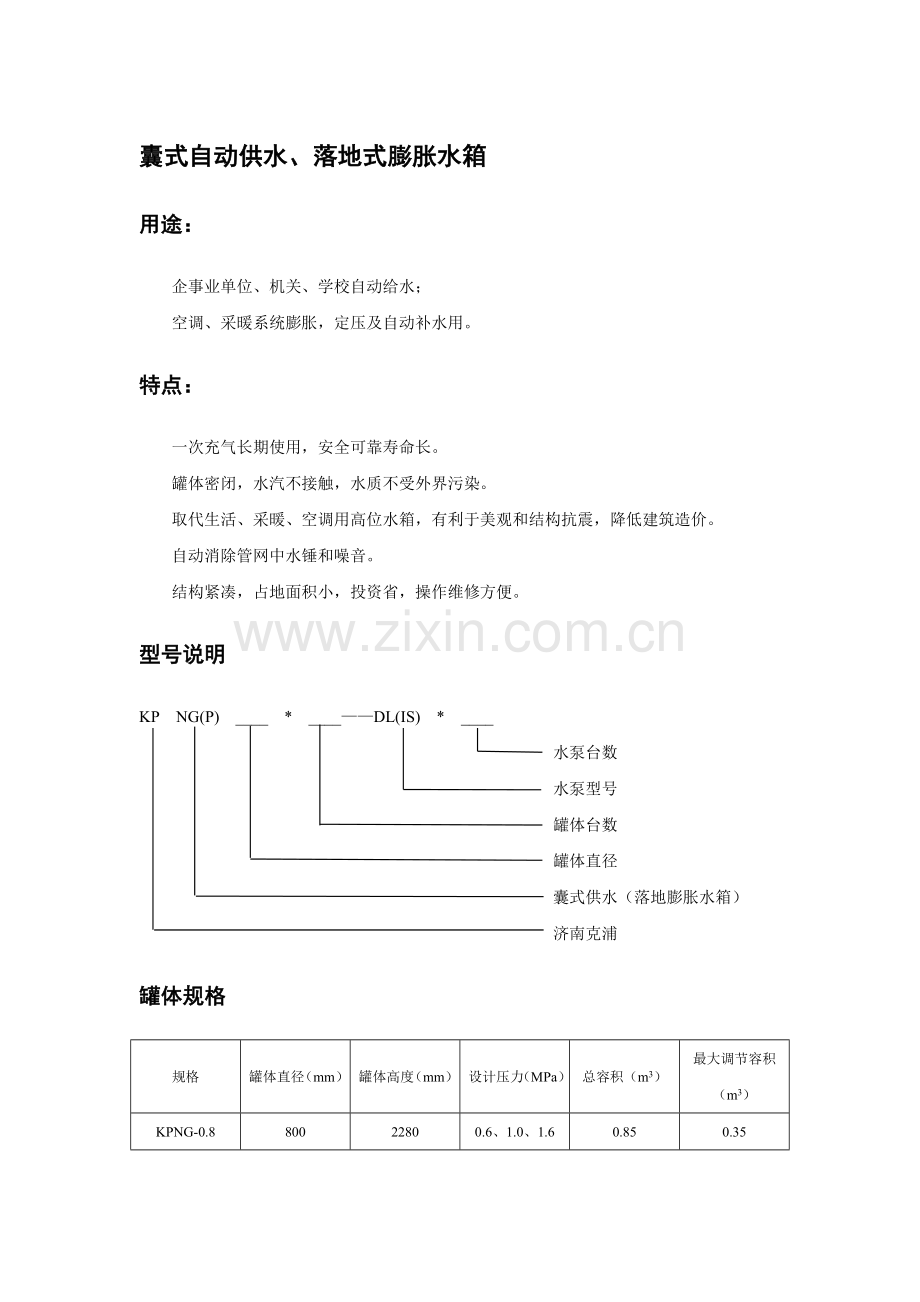

囊式自动供水、落地式膨胀水箱
用途：
企事业单位、机关、学校自动给水；
空调、采暖系统膨胀，定压及自动补水用。
特点：
一次充气长期使用，安全可靠寿命长。
罐体密闭，水汽不接触，水质不受外界污染。
取代生活、采暖、空调用高位水箱，有利于美观和结构抗震，降低建筑造价。
自动消除管网中水锤和噪音。
结构紧凑，占地面积小，投资省，操作维修方便。
型号说明
KP NG(P) ____ * ____——DL(IS) * ____
水泵台数
水泵型号
罐体台数
罐体直径
囊式供水（落地膨胀水箱）
济南克浦
罐体规格
规格
罐体直径（mm）
罐体高度（mm）
设计压力（MPa）
总容积（m3）
最大调节容积（m3）
KPNG-0.8
800
2280
0.6、1.0、1.6
0.85
0.35
KPNG-10
1000
2440
0.6、1.0、1.6
1.56
0.52
KPNG-1.2
1200
2880
0.6、1.0、1.6
2.60
0.76
KPNG-1.4
1400
2980
0.6、1.0、1.6
3.67
1.00
KPNG-1.6
1600
3300
0.6、1.0、1.6
4.95
1.98
KPNG-2.0
2000
3300
0.6、1.0、1.6
9.23
3.70
原理图

1.供水管网2.自动排气阀3.散热器(风机盘管) 4.补气装置5.压力罐6.电接点压力7.水位计8.加热设备(换热器,制冷设备) 9.蓄水池供水管10.水位控制器11.蓄水池12.水上式底阀(地上水池或水箱不安装此阀) 13.补水泵14.补水泵(备用) 15.补水旁通管16.循环水泵17.循环水泵(备用) 18.补水管19.回水管网(循环水) 20.除污器21.电子水处理器
自动供水装置性能表
表 1 KPNG-DL型性能表
型号
水泵
罐体
供水管径mm
最大运行重量T
流量m3/h
扬程m
功率KW
设计承压MPa
容积m3
调节容积m3
KPNG0.8×1-50DL×2
9~16
26~21
3
0.60
0.85
0.35
50
1.85
KPNG0.8×1-50DL×3
39~31
3
0.60
0.85
0.35
50
1.85
KPNG0.8×1-50DL×4
53~42
4
0.60
0.85
0.35
50
1.85
KPNG0.8×1-50DL×5
66~53
5.5
1.00
0.85
0.35
50
1.85
KPNG0.8×1-50DL×6
79~63
5.5
1.00
0.85
0.35
50
1.85
KPNG0.8×1-50DL×7
93~74
7.5
1.00
0.85
0.35
50
1.85
KPNG0.8×1-50DL×8
106~84
7.5
1.60
0.85
0.35
50
1.85
KPNG0.8×1-50DL×9
119~95
11
1.60
0.85
0.35
50
1.85
KPNG0.8×1-50DL×10
133~106
11
1.60
0.85
0.35
50
1.85
KPNG1.0×1-50DL×2
9~16
26~21
3
0.60
1.56
0.60
50
2.70
KPNG1.0×1-50DL×3
39~31
3
0.60
1.56
0.60
50
2.70
KPNG1.0×1-50DL×4
53~42
4
0.60
1.56
0.60
50
2.70
KPNG1.0×1-50DL×5
66~53
5.5
1.00
1.56
0.60
50
2.70
KPNG1.0×1-50DL×6
79~63
5.5
1.00
1.56
0.60
50
2.70
KPNG1.0×1-50DL×7
93~74
7.5
1.00
1.56
0.60
50
2.70
KPNG1.0×1-50DL×8
106~84
7.5
1.60
1.56
0.60
50
2.70
KPNG1.0×1-50DL×9
119~95
11
1.60
1.56
0.60
50
2.70
KPNG1.0×1-50DL×10
133~106
11
1.60
1.56
0.60
50
2.70
KPNG1.2×1-65DL×2
18~35
37~29
5.5
0.60
2.6
0.76
65
4.50
KPNG1.2×1-65DL×3
55~43
7.5
0.60
2.6
0.76
65
4.50
KPNG1.2×1-65DL×4
74~58
11
1.00
2.6
0.76
65
4.50
KPNG1.2×1-65DL×5
92~72
15
1.00
2.6
0.76
65
4.50
KPNG1.2×1-65DL×6
111~87
15
1.60
2.6
0.76
65
4.50
KPNG1.2×1-65DL×7
130~102
18.5
1.60
2.6
0.76
65
4.50
KPNG1.2×1-65DL×8
148~116
22
1.60
2.6
0.76
65
4.50
KPNG1.4×1-65DL×2
18~35
37~29
5.5
0.60
3.61
1.00
65
6.00
KPNG1.4×1-65DL×3
55~43
7.5
0.60
3.61
1.00
65
6.00
KPNG1.4×1-65DL×4
74~58
11
1.00
3.61
1.00
65
6.00
KPNG1.4×1-65DL×5
92~72
15
1.00
3.61
1.00
65
6.00
KPNG1.4×1-65DL×6
111~87
15
1.60
3.61
1.00
65
6.00
KPNG1.4×1-65DL×7
130~102
18.5
1.60
3.61
1.00
65
6.00
KPNG1.4×1-65DL×8
148~116
22
1.60
3.61
1.00
65
6.00
KPNG1.0×2-65DL×2
18~35
37~29
5.5
0.60
3.12
1.20
65
5.00
KPNG1.0×2-65DL×3
55~43
7.5
0.60
3.12
1.20
65
5.00
KPNG1.0×2-65DL×4
74~58
11
1.00
3.12
1.20
65
5.00
KPNG1.0×2-65DL×5
92~72
15
1.00
3.12
1.20
65
5.00
KPNG1.0×2-65DL×6
111~87
15
1.60
3.12
1.20
65
5.00
KPNG1.0×2-65DL×7
130~102
18.5
1.60
3.12
1.20
65
5.00
KPNG1.0×2-65DL×8
148~116
22
1.60
3.12
1.20
65
5.00
KPNG1.2×2-65DL×2
18~35
37~29
5.5
0.60
5.2
1.52
65
8.10
KPNG1.2×2-65DL×3
55~43
7.5
0.60
5.2
1.52
65
8.10
KPNG1.2×2-65DL×4
74~58
11
1.00
5.2
1.52
65
8.10
KPNG1.2×2-65DL×5
92~72
15
1.00
5.2
1.52
65
8.10
KPNG1.2×2-65DL×6
111~87
15
1.60
5.2
1.52
65
8.10
KPNG1.2×2-65DL×7
130~102
18.5
1.60
5.2
1.52
65
8.10
KPNG1.2×2-65DL×8
148~116
22
1.60
5.2
1.52
65
8.10
KPNG1.6×1-80DL×2
32~65
43~34
11
0.60
4.95
1.98
80
8.20
KPNG1.6×1-80DL×3
64~51
15
1.00
4.95
1.98
80
8.20
KPNG1.6×1-80DL×4
86~68
22
1.00
4.95
1.98
80
8.20
KPNG1.6×1-80DL×5
108~85
30
1.60
4.95
1.98
80
8.20
KPNG1.6×1-80DL×6
139~103
30
1.60
4.95
1.98
80
8.20
KPNG1.6×1-80DL×7
151~120
37
1.60
4.95
1.98
80
8.20
KPNG1.4×2-80DL×2
32~65
43~34
11
0.60
7.34
2.00
80
11.40
KPNG1.4×2-80DL×3
64~51
15
1.00
7.34
2.00
80
11.40
KPNG1.4×2-80DL×4
86~68
22
1.00
7.34
2.00
80
11.40
KPNG1.4×2-80DL×5
108~85
30
1.60
7.34
2.00
80
11.40
KPNG1.4×2-80DL×6
139~103
30
1.60
7.34
2.00
80
11.40
KPNG1.4×2-80DL×7
151~120
37
1.60
7.34
2.00
80
11.40
KPNG2.0×1-100DL×2
72~126
43~34
18.5
0.60
9.26
3.70
100
13.75
KPNG2.0×1-100DL×3
65~51
30
1.00
9.26
3.70
100
13.75
KPNG2.0×1-100DL×4
86~68
37
1.00
9.26
3.70
100
13.75
KPNG2.0×1-100DL×5
109~85
45
1.60
9.26
3.70
100
13.75
KPNG2.0×1-100DL×6
130~102
55
1.60
9.26
3.70
100
13.75
KPNG2.0×1-100DL×7
152~119
75
1.60
9.26
3.70
100
13.75
KPNG1.6×2-100DL×2
72~126
43~34
18.5
0.60
9.9
3.96
100
15.00
KPNG1.6×2-100DL×3
65~51
30
1.00
9.9
3.96
100
15.00
KPNG1.6×2-100DL×4
86~68
37
1.00
9.9
3.96
100
15.00
KPNG1.6×2-100DL×5
109~85
45
1.60
9.9
3.96
100
15.00
KPNG1.6×2-100DL×6
130~102
55
1.60
9.9
3.96
100
15.00
KPNG1.6×2-100DL×7
152~119
75
1.60
9.9
3.96
100
15.00
KPNG2.0×2-150DL×2
120~200
53~44
37
0.60
18.46
7.40
150
26.20
KPNG2.0×2-150DL×3
79~66
55
1.00
18.46
7.40
150
26.20
KPNG2.0×2-150DL×4
106~88
75
1.60
18.46
7.40
150
26.20
KPNG2.0×2-150DL×5
133~110
90
1.60
18.46
7.40
150
26.20
KPNG2.0×2-150DL×6
159~132
110
1.60
18.46
7.40
150
26.20
KPNG2.0×3-150DL×2
120~200
53~44
37
0.60
27.69
11.10
150
38.60
KPNG2.0×3-150DL×3
79~66
55
1.00
27.69
11.10
150
38.60
KPNG2.0×3-150DL×4
106~88
75
1.60
27.69
11.10
150
38.60
KPNG2.0×3-150DL×5
133~110
90
1.60
27.69
11.10
150
38.60
KPNG2.0×3-150DL×6
159~132
110
1.60
27.69
11.10
150
38.60

表 2 KPNG-IS型性能表
型号
水泵
罐体
供水管径mm
最大运行重量T
流量m3/h
扬程m
功率KW
设计承压Mpa
容积m3
调节容积m3
KPNG0.8×1-IS50-32-125
7.5~15
22~18
2.2
0.60
0.85
0.35
50
1.85
KPNG0.8×1-IS50-32-160
34~29
3
0.60
0.85
0.35
50
1.85
KPNG0.8×1-IS50-32-200
52~48
5.5
0.60
0.85
0.35
50
1.85
KPNG0.8×1-IS50-32-250
82~78
11
1.00
0.85
0.35
50
1.85
KPNG1.0×1-IS50-32-125
7.5~15
22~18
2.2
0.60
1.56
0.60
50
2.70
KPNG1.0×1-IS50-32-160
34~29
3
0.60
1.56
0.60
50
2.70
KPNG1.0×1-IS50-32-200
52~48
5.5
0.60
1.56
0.60
50
2.70
KPNG1.0×1-IS50-32-250
82~78
11
1.00
1.56
0.60
50
2.70
KPNG1.2×1-IS65-50-125
15~30
22~18
3
0.60
2.60
0.76
65
4.50
KPNG1.2×1-IS65-50-160
35~30
5.5
0.60
2.60
0.76
65
4.50
KPNG1.2×1-IS65-50-200
53~47
7.5
0.60
2.60
0.76
65
4.50
KPNG1.2×1-IS65-50-250
82~78
15
1.00
2.60
0.76
65
4.50
KPNG1.2×1-IS65-50-315
127~123
30
1.00
2.60
0.76
65
4.50
KPNG1.4×1-IS65-50-125
15~30
22~18
3
0.60
3.61
1.00
65
6.00
KPNG1.4×1-IS65-50-160
35~30
5.5
0.60
3.61
1.00
65
6.00
KPNG1.4×1-IS65-50-200
53~47
7.5
0.60
3.61
1.00
65
6.00
KPNG1.4×1-IS65-50-250
82~78
15
1.00
3.61
1.00
65
6.00
KPNG1.4×1-IS65-50-315
127~123
30
1.00
3.61
1.00
65
6.00
KPNG1.0×2-IS65-50-125
15~30
22~18
3
0.60
3.12
1.20
65
5.00
KPNG1.0×2-IS65-50-160
35~30
5.5
0.60
3.12
1.20
65
5.00
KPNG1.0×2-IS65-50-200
53~47
7.5
0.60
3.12
1.20
65
5.00
KPNG1.0×2-IS65-50-250
82~78
15
1.00
3.12
1.20
65
5.00
KPNG1.0×2-IS65-50-315
127~123
30
1.60
3.12
1.20
65
5.00
KPNG1.2×2-IS65-50-125
15~30
22~18
3
0.60
5.20
1.52
65
8.10
KPNG1.2×2-IS65-50-160
36~29
5.5
0.60
5.20
1.52
65
8.10
KPNG1.2×2-IS65-50-200
53~47
7.5
0.60
5.20
1.52
65
8.10
KPNG1.2×2-IS65-50-250
84~75
15
1.00
5.20
1.52
65
8.10
KPNG1.2×2-IS65-50-315
128~123
30
1.60
5.20
1.52
65
8.10
KPNG1.6×1-IS80-65-125
30~60
22~18
5.5
0.60
4.95
1.98
80
8.20
KPNG1.6×1-IS80-65-160
36~29
7.5
0.60
4.95
1.98
80
8.20
KPNG1.6×1-IS80-65-200
53~47
15
0.60
4.95
1.98
80
8.20
KPNG1.6×1-IS80-65-250
84~75
22
1.00
4.95
1.98
80
8.20
KPNG1.6×1-IS80-65-315
128~123
37
1.60
4.95
1.98
80
8.20
KPNG1.4×2-IS80-65-125
30~60
22~18
5.5
0.60
7.34
2.00
80
11.40
KPNG1.4×2-IS80-65-160
36~29
7.5
0.60
7.34
2.00
80
11.40
KPNG1.4×2-IS80-65-200
53~47
15
0.60
7.34
2.00
80
11.40
KPNG1.4×2-IS80-65-250
84~75
22
1.00
7.34
2.00
80
11.40
KPNG1.4×2-IS80-65-315
128~123
37
1.60
7.34
2.00
80
11.40
KPNG2.0×1-IS100-80-125
60~120
24~16
11
0.60
9.26
3.70
100
13.75
KPNG2.0×1-IS100-80-160
36~28
15
0.60
9.26
3.70
100
13.75
KPNG2.0×1-IS100-80-200
54~47
22
0.60
9.26
3.70
100
13.75
KPNG2.0×1-IS100-80-250
80~74
37
1.00
9.26
3.70
100
13.75
KPNG2.0×1-IS100-80-315
133~118
75
1.60
9.26
3.70
100
13.75
KPNG1.6×2-IS100-80-125
60~120
24~16
11
0.60
9.90
3.96
100
15.00
KPNG1.6×2-IS100-80-160
36~28
15
0.60
9.90
3.96
100
15.00
KPNG1.6×2-IS100-80-200
54~47
22
0.60
9.90
3.96
100
15.00
KPNG1.6×2-IS100-80-250
80~74
37
1.00
9.90
3.96
100
15.00
KPNG1.6×2-IS100-80-315
133~118
75
1.60
9.90
3.96
100
15.00
KPNG2.0×2-IS125-100-200
120~!240
57~44
45
0.60
18.46
7.40
125
26.20
KPNG2.0×2-IS125-100-250
87~72
75
1.00
18.46
7.40
125
26.20
KPNG2.0×2-IS125-100-315
133~120
110
1.60
18.46
7.40
125
26.20
KPNG2.0×3-IS125-100-200
120~240
57~44
45
0.60
27.69
11.10
125
38.60
KPNG2.0×3-IS125-100-250
87~72
75
1.00
27.69
11.10
125
38.60
KPNG2.0×3-IS125-100-315
133~120
110
1.60
27.69
11.10
125
38.60

表3 KPNGP-DL型性能表
型号
水泵
罐体调节容积m3
可供采暖面积（空调）m2
系统总容积m3
吸入口径/吐出口径mm/mm
最大运行重量T
流量m3/h
扬程m
功率KW
KPNGP0.8×1-50DL×3×2
9~16
39~31
3
0.35
10000
60
50/40
1.85
KPNGP0.8×1-50DL×4×2
53~42
4
KPNGP0.8×1-50DL×5×2
66~53
5.5
KPNGP1.0×1-50DL×3×2
9~16
39~31
3
0.60
20000
120
50/41
2.70
KPNGP1.0×1-50DL×4×2
53~42
4
KPNGP1.0×1-50DL×5×2
66~53
5.5
KPNGP1.2×1-50DL×3×2
9~16
39~31
3
0.76
25000
150
50/40
4.00
KPNGP1.2×1-50DL×4×2
53~42
4
KPNGP1.2×1-50DL×5×2
66~53
5.5
KPNGP1.4×1-50DL×3×2
9~16
39~31
3
1.00
30000
180
50/41
5.50
KPNGP1.4×1-50DL×4×2
53~42
4
KPNGP1.4×1-50DL×5×2
66~53
5.5
KPNGP1.6×1-50DL×3×2
9~16
39~31
3
1.98
60000
360
50/42
7.00
KPNGP1.6×1-50DL×4×2
53~42
4
KPNGP1.6×1-50DL×5×2
66~53
5.5
KPNGP1.4×3-50DL×3×2
9~16
39~31
3
3.00
90000
540
50/43
15.00
KPNGP1.4×3-50DL×4×2
53~42
4
KPNGP1.4×3-50DL×5×2
66~53
5.5
KPNGP2.0×1-50DL×3×2
9~16
39~31
3
3.70
100000
600
50/44
12.00
KPNGP2.0×1-50DL×4×3
53~42
4
KPNGP2.0×1-50DL×5×4
66~53
5.5
KPNGP1.6×2-50DL×3×2
9~16
39~31
3
3.96
120000
720
50/45
13.50
KPNGP1.6×2-50DL×4×2
53~42
4
KPNGP1.6×2-50DL×5×2
66~53
5.5
KPNGP1.6×3-50DL×3×2
9~16
39~31
3
5.94
160000
960
50/46
20.00
KPNGP1.6×3-50DL×4×2
53~42
4
KPNGP1.6×3-50DL×5×2
66~53
5.5
KPNGP2.0×2-50DL×3×2
9~16
39~31
3
7.40
240000
1440
50/47
23.50
KPNGP2.0×2-50DL×4×2
53~42
4
KPNGP2.0×2-50DL×5×2
66~53
5.5
KPNGP2.0×3-65DL×2×2
18~35
37~29
5.5
11.10
320000
1920
65/50
35.00
KPNGP2.0×3-65DL×3×2
55~43
7.5
KPNGP2.0×3-65DL×4×2
74~58
11
KPNGP2.0×4-65DL×2×2
18~36
37~29
5.5
14.80
400000
2400
65/51
47.00
KPNGP2.0×4-65DL×3×2
55~43
7.5
KPNGP2.0×4-65DL×4×2
74~58
11

表4 KPNGP-IS型性能表
型号
水泵
罐体调节容积m3
可供采暖面积（空调）m2
系统总容积m3
吸入口径/吐出口径mm/mm
最大运行重量T
流量m3/h
扬程m
功率KW
KPNGP0.8×1-IS50-32-160×2
7.5~15
34~29
3
0.35
10000
60
50/40
1.85
KPNGP0.8×1-IS50-32-200×2
52~48
5.5
KPNGP0.8×1-IS50-32-250×2
82~78
11
KPNGP1.0×1-IS50-32-160×2
7.5~15
34~29
3
0.60
20000
120
50/41
2.70
KPNGP1.0×1-IS50-32-200×2
52~48
5.5
KPNGP1.0×1-IS50-32-250×2
82~78
11
KPNGP1.2×1-IS50-32-160×2
7.5~15
34~29
3
0.76
25000
150
50/40
4.00
KPNGP1.2×1-IS50-32-200×2
52~48
5.5
KPNGP1.2×1-IS50-32-250×2
82~78
11
KPNGP1.4×1-IS50-32-160×2
7.5~15
34~29
3
1.00
30000
180
50/41
5.50
KPNGP1.4×1-IS50-32-200×2
52~48
5.5
KPNGP1.4×1-IS50-32-250×2
82~78
11
KPNGP1.6×1-IS50-32-160×2
7.5~15
34~29
3
1.98
60000
360
50/42
7.00
KPNGP1.6×1-IS50-32-200×2
52~48
5.5
KPNGP1.6×1-IS50-32-250×2
82~78
11
KPNGP1.4×3-IS50-32-160×2
7.5~15
34~29
3
3.00
90000
540
50/43
15.00
KPNGP1.4×3-IS50-32-200×2
52~48
5.5
KPNGP1.4×3-IS50-32-250×2
82~78
11
KPNGP2.0×1-IS50-32-160×2
7.5~15
34~29
3
3.70
100000
600
50/44
12.00
KPNGP2.0×1-IS50-32-200×2
52~48
5.5
KPNGP2.0×1-IS50-32-250×2
82~78
11
KPNGP1.6×2-IS50-32-160×2
7.5~15
34~29
3
3.96
120000
720
50/45
13.50
KPNGP1.6×2-IS50-32-200×2
52~48
5.5
KPNGP1.6×2-IS50-32-250×2
82~78
11
KPNGP1.6×3-IS50-32-160×2
7.5~15
34~29
3
5.94
160000
960
50/46
20.00
KPNGP1.6×3-IS50-32-200×2
52~48
5.5
KPNGP1.6×3-IS50-32-250×2
82~78
11
KPNGP2.0×2-IS50-32-160×2
7.5~15
34~29
3
7.40
240000
1440
50/47
23.50
KPNGP2.0×2-IS50-32-200×2
52~48
5.5
KPNGP2.0×2-IS50-32-250×2
82~78
11
KPNGP2.0×3-IS50-32-160×2
15~30
35~30
5.5
11.10
320000
1920
65/50
35.00
KPNGP2.0×3-IS50-32-200×2
53~47
7.5
KPNGP2.0×3-IS50-32-250×2
82~78
15
KPNGP2.0×4-IS50-32-160×2
15~30
35~30
5.5
14.80
400000
2400
65/51
47.00
KPNGP2.0×4-IS50-32-200×2
53~47
7.5
KPNGP2.0×4-IS50-32-250×2
82~78
15

设备安装基础尺寸表
型号
装置尺寸（mm）
基础尺寸（mm）
荷重t
H
A
B
A1
A2
A3
L
L1
L2
L3
H1
H2
KPNGP0.8×1-0×0×1
2600
1500
800
400
900
200
1600
650
1200
750
400
350

KPNGP1.0×1-0×0×1
2800
1800
1000
500
1100
200
2000
850
1400
950
400
350

KPNGP1.2×1-0×0×1
3200
2000
1200
600
1200
20
2200
950
1600
1150
400
350

KPNGP1.4×1-0×0×1
3300
2200
1400
700
1300
200
2400
1050
1800
1350
400
350

KPNGP1.6×1-0×0×1
3600
2400
1600
800
1400
200
2600
1150
2000
1550
400
350

KPNGP2.0×1-0×0×1
3600
2800
2000
1000
1500
300
3000
1350
2400
1950
400
350

KPNGP0.8×1-0×0×2
2600
2100
800
400
900
600
2200
950
1200
750
400
350

KPNGP0.8×2-0×0×2
2600
3200
800
400
900
600
3300
1000
1200
750
400
350

KPNGP1.0×1-0×0×2
2800
2400
1000
500
1100
600
2700
1200
1400
950
400
350

KPNGP1.0×2-0×0×2
2800
3800
1000
500
1100
600
3900
1200
1400
950
400
350

KPNGP1.2×1-0×0×2
3200
2600
1200
600
1200
600
2900
1300
1600
1150
400
350

KPNGP1.2×2-0×0×2
3200
4200
1200
600
1200
600
4360
1300
1600
1150
400
350

KPNGP1.4×1-0×0×2
3300
2800
1400
700
1300
600
3100
1350
1800
1350
400
350

KPNGP1.4×2-0×0×2
3300
4600
1400
700
1300
600
4710
1470
1800
1350
400
350

KPNGP1.6×1-0×0×2
3600
3000
1600
800
1400
600
3300
1500
2000
1550
400
350

KPNGP1.6×2-0×0×2
3600
5000
1600
800
1400
600
5100
1600
2000
1550
400
