填料环及安装填料的工具.doc

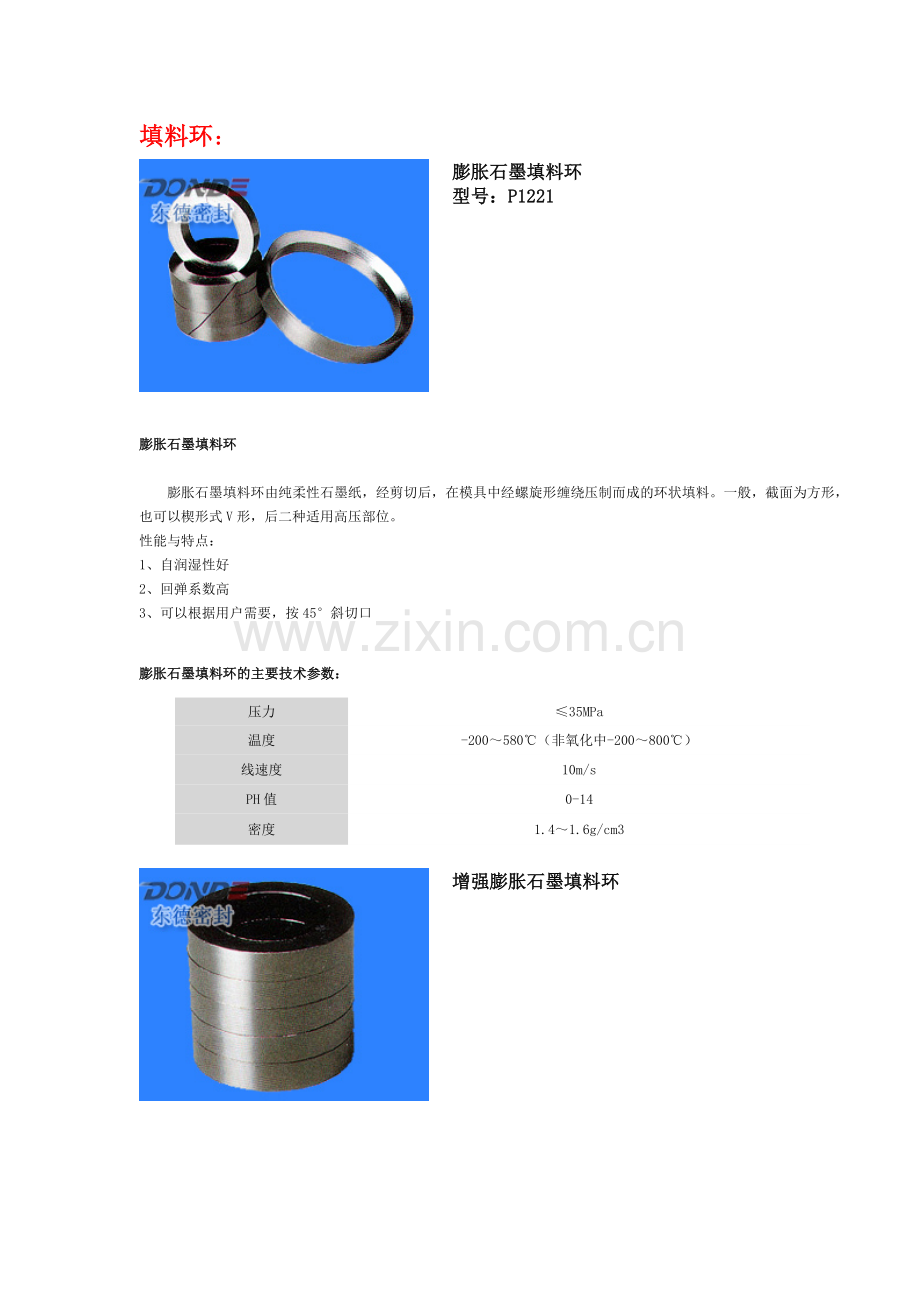

填料环：
膨胀石墨填料环
型号：P1221
膨胀石墨填料环

　　膨胀石墨填料环由纯柔性石墨纸，经剪切后，在模具中经螺旋形缠绕压制而成的环状填料。一般，截面为方形，也可以楔形式V形，后二种适用高压部位。
性能与特点：
1、自润湿性好
2、回弹系数高
3、可以根据用户需要，按45°斜切口

膨胀石墨填料环的主要技术参数：
压力
≤35MPa
温度
-200～580℃（非氧化中-200～800℃）
线速度
10m/s
PH值
0-14
密度
1.4～1.6g/cm3

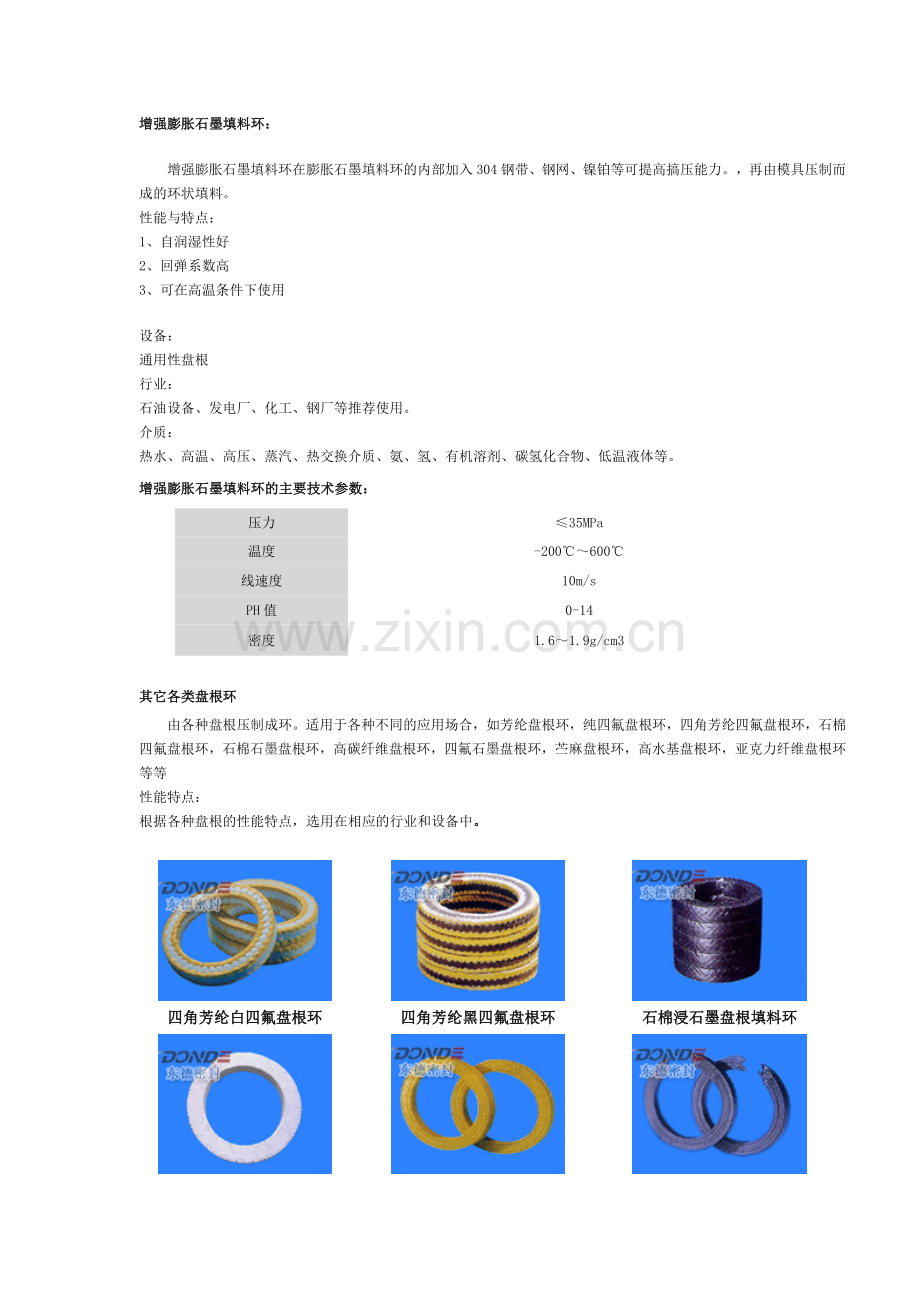

增强膨胀石墨填料环
增强膨胀石墨填料环：
　　增强膨胀石墨填料环在膨胀石墨填料环的内部加入304钢带、钢网、镍铂等可提高搞压能力。，再由模具压制而成的环状填料。
性能与特点：
1、自润湿性好
2、回弹系数高
3、可在高温条件下使用
设备：
通用性盘根
行业：
石油设备、发电厂、化工、钢厂等推荐使用。
介质：
热水、高温、高压、蒸汽、热交换介质、氨、氢、有机溶剂、碳氢化合物、低温液体等。
增强膨胀石墨填料环的主要技术参数：
压力
≤35MPa
温度
-200℃～600℃
线速度
10m/s
PH值
0-14
密度
1.6～1.9g/cm3

其它各类盘根环
　　由各种盘根压制成环。适用于各种不同的应用场合，如芳纶盘根环，纯四氟盘根环，四角芳纶四氟盘根环，石棉四氟盘根环，石棉石墨盘根环，高碳纤维盘根环，四氟石墨盘根环，苎麻盘根环，高水基盘根环，亚克力纤维盘根环等等
性能特点：
根据各种盘根的性能特点，选用在相应的行业和设备中。

四角芳纶白四氟盘根环
四角芳纶黑四氟盘根环
石棉浸石墨盘根填料环

纯聚四氟乙烯盘根环
芳纶盘根填料环
高碳纤维盘根环

四角高碳白四氟盘根环
四氟石墨盘根填料环
四角芳纶黑白四氟交织盘根环

碳化纤维盘根环
碳化纤维盘根环　
　　由碳化纤维盘根用模具压制而成。可以作为盘根填料的两端端面密封，也可以单独成套使用 ,具有优良的热传导性，耐磨及化学稳定性
性能与特点：
1、自滑性好 2、耐腐蚀性强 3，耐磨性能优良
设备：
阀、泵、法兰、搅拌器、拌合器、船尾浆轴等的密封。
行业：
石油、冶金、化工、化肥、发电、仪表等工业设备。
介质：
应用领域相当之广。比如：弱酸、碱、盐、有机溶剂、海水、工厂废水、矿油等介质。
碳化纤维盘根环的主要技术参数：
压力
2-30MPa
温度
250℃
线速度
2-16m/s
PH值
2-12

专用工具：

性能特点：

　　此盘根装填工具是“最适合您工作的理想工具”，专为快捷有效地清除盘根或盘根填料环而设计，配有不同尺寸手柄的选折和可更换的锥头，可满足不同填料函的断面尺寸要求。坚韧，扭力及佳的柔性手柄即使在不易操作的狭小空间也能应用自如。特种合金钢打造的螺旋锥头可轻松的旋入各种材质的盘根填料中并可轻而易举地将填料取出，并清楚干净，能帮助您更好的完成工作，做到您所期待的：安全，方便，耐用...

具体参数：　
　　名称：盘根装填工具

--------------------------------------------------------------------------

性能特点：

1、 专为快捷、有效地清除盘根或其他填料环而设计的；
2、 配有不同的尺寸选择，可满足不同的填充函的断面尺寸要求；
3、 扭力及佳的柔性手柄，由多股柔性的合金丝编织，在狭小不易操作的空间下也能应用自如；
4、 特种合金钢打造的螺旋接头，可轻松的旋入各种材质的填料中，并可轻而易举地将填料提出。

具体参数：　
　　名称：盘根取出器

--------------------------------------------------------------------------

性能特点：

　　该垫片切割器一般可切割直径70MM-600mM以内的石棉，非石棉，四氟等各种非金属垫片，采用合理的结构.操作简单方便.,灵巧轻便,可随身携带，是化工厂、电厂、油田的工程人员必备的工具之一，能帮助您更好的完成工作。
具体参数：　
　　名称：垫片切割器

--------------------------------------------------------------------------

性能特点：

　　独特的结构设计可精确地切割盘根减少切割误差，科学的夹具转换设计，可轻松地切割出您所需要的45度或90度角，避免盘根切割刀口的松散，特种合金的盘根切割刀片，可方便的切割多种材质的盘根。操作简单,灵巧轻便,可随身携带,能帮助您更好的完成工作
具体参数：　
　　名称：简易盘根切割器

--------------------------------------------------------------------------

性能特点：

1、 特种合金的盘根切刀，可方便的切割各种材质盘根；
2、 独有的结构设计可精确的切割盘根，减少切割误差；
3、 科学的尺寸转换设计，现场无需繁琐的计算；
4、 独特的夹具设计，可避免盘根切割刀口的松散；
5、 携带方便，经济实用。
具体参数：　
　　名称：盘根切割器

--------------------------------------------------------------------------

　　　　　　　　　　　UTEX成套工具（美国）
　　UTEX工业公司制造出功能最齐全的成套盘根工具，正确选用UTEX盘根工具能提高工作效率，节省更换盘根的时间，从而减少停机维护时间。UTEX盘根工具全部采用超级合金制造而成。
多功能标准配件
UTEX盘根工具配备多功能标准配件，与手柄组合实现不同的功能，如取出盘根、清理填料箱等。
抗腐蚀电镀表面
UTEX盘根工具的电镀表面美观、防锈。 柔性及刚性手柄
UTEX盘根手柄由优质材料制成，有柔性和刚性两种选择。 五套盘根工具可供选择
有五套不同的盘根工具组合供您选择：基本型(小套)、标准型(中套)、豪华型(大套)、刚性套装、柔性套装。

各种标准配件的用途
● 可拆卸锥头——螺旋形锥头适用于大多数 盘根
● 可拆卸锥头——木螺丝形锥头适用于硬质 盘根
● 刷子——用于清理填料箱(每套有两种规格)
● 填絮状盘根取出钩子
● 分水环取出器——(每套有三种规格的螺钉)
● 刚性清理钩——用于清理脆性盘根
● 游标卡尺——用于精确测量盘根
● O形圈取出器——特别的歪拉钩设计，效果 极佳且不会造成损伤
● 带护套盘根切割刀——锋利的不锈钢刀刃、 木质刀柄
● 垫片切割器——适用于直径2"-70"垫片的切 割工具，包括扳手、备用刀刃、中心支点。

更多优质工具：　
盘根工具(基本型)

垫片切割器

　　　　　盘根切割工具

五套盘根工具可供选择

基本型(小套)
4根带可拆卸锥头的柔性手柄
3根刚性清理钩
2个螺旋形锥头
1个扳手
1个防尘工具箱
--------------------------------------------------------------------------

标准型(中套)
6根带可拆卸锥头的柔性手柄
3根刚性清理钩
3个螺旋形锥头
3个木螺丝形锥头
1个扳手
1个防尘工具箱
--------------------------------------------------------------------------

豪华型(大套)
6根带可拆卸锥头的柔性手柄
6根带可拆卸锥头的刚性手柄
3根刚性清理钩
2根O形圈取出器
3个螺旋形锥头
3个木螺丝形锥头
2套刷子
6个分水环取出螺钉
1个扳手
1把带护套盘根切割刀
1个防尘工具箱
--------------------------------------------------------------------------

刚性套装：
4根刚性盘根取出器
－－6"、10"、14"、18"
2根刚性清理钩

－－－－－－－－

柔性套装:
3根柔性盘根取出器
－－6 1/14"、10 5/8"、15"
1根柔性清理钩
--------------------------------------------------------------------------
　　辅助工具包

油封安装工具
3种尺寸工具
1个防尘工具箱
Bruno工具
4种尺寸工具
1个防尘工具箱
垫片冲孔工具
14个尺寸为3/16"~1"的冲头
刀板 ；定位销
1个防尘工具箱
--------------------------------------------------------------------------
盘根切割工具

　　10"闸式环形盘根切割刀
(盘根最大长度为1"，轴向最大长度为10")
　　4"闸式环形盘根切割刀
(盘根最大长度为1"，轴向最大长度为4")
备用刀刃

垫片切割工具

垫片切割器(两种)
—(圆直径为1"－22")
36"垫片切割器
—(圆直径为2"－70"的圆)
备用垫片切割定位销
--------------------------------------------------------------------------
　　油封安装工具

可达1"
可达1-1/2"
可达2"
--------------------------------------------------------------------------
　　其它辅助工具

上：垫片拆除器
下：O形圈取出器
　5"
上 4" 下 6"
