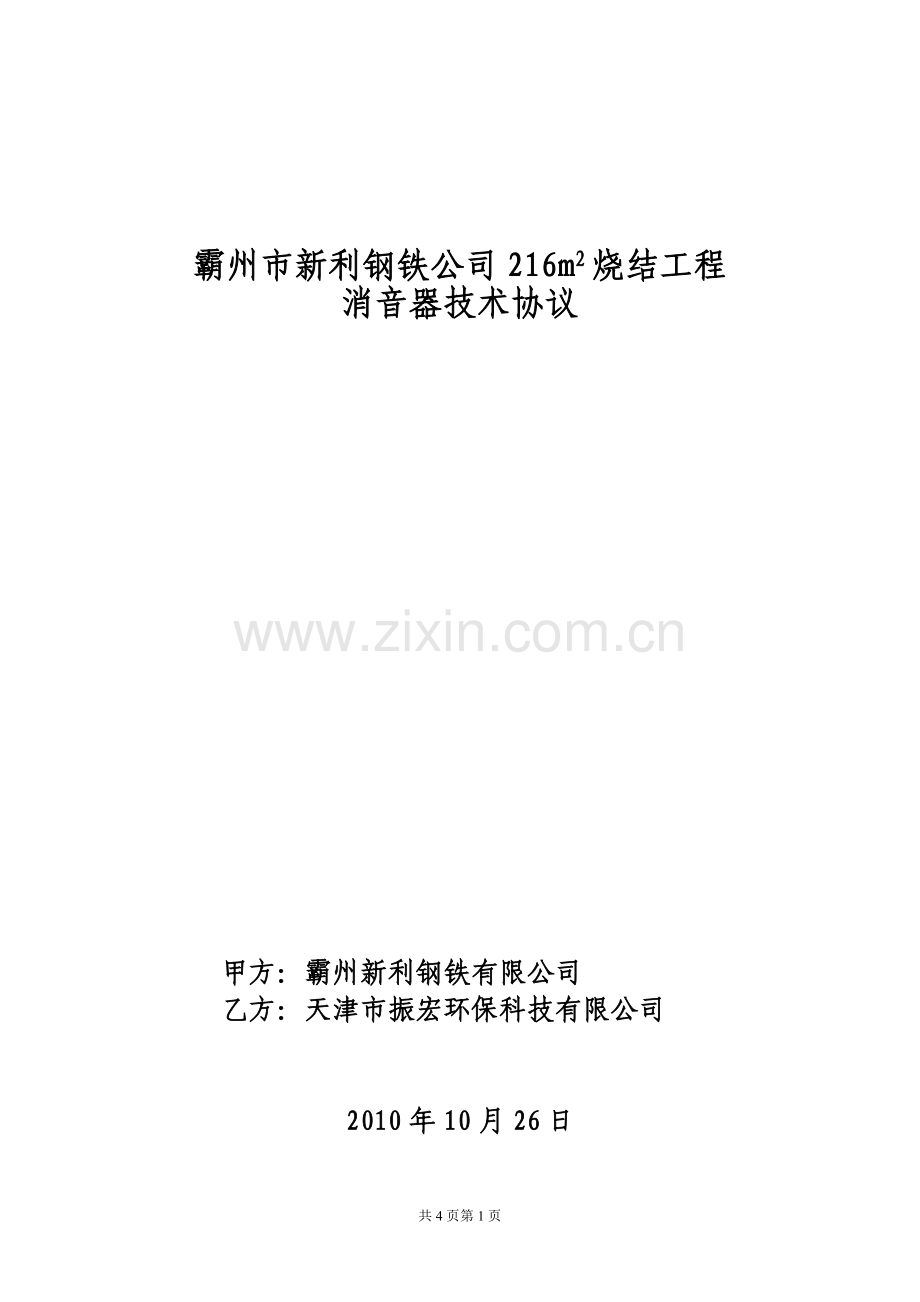

霸州市新利钢铁公司216m2烧结工程
消音器技术协议

甲方：霸州新利钢铁有限公司
乙方：天津市振宏环保科技有限公司

2010年10月26日

消音器技术协议
一、乙方所提供设备（消音器），必须确保甲方生产需要，并满足以下技术参数：
1、机头除尘风机消音器
1.1 处理风量：720000m3/h；
1.2 外形尺寸（长×宽×高）：3000×4600×5400；
1.3 工作压力＋3000 ～4000Pa；
1.4 平均消音量：≥25dB(A)；
1.5 阻损≤200Pa
1.6进出口带配对法兰。
2、机尾除尘风机消音器
2.1 处理风量：783000m3/h；
2.2 外形尺寸（长×宽×高）：2500×4600×5900；
2.3工作压力＋3000 ～4000Pa；
2.4 平均消音量：≥25dB(A)；
2.5 阻损≤200Pa
2.6进出口带配对法兰。
二、供货范围
乙方负责消声器的设计、制作。乙方在整个消声器的设计、制作过程中，需对消声器全面负责，保质保量，在技术要求的工艺参数下，保证达到规定的消声量，确保设备的强度和刚度。
三、质量保证及要求：
1.设备制造引用标准
GBJ17-88：《钢结构设计规范》
GBJ78-85：《工业企业噪声控制设计规范》
GBJ22-88：《工业企业噪声测量规范》
GB150-1998：《钢制压力容器》
GB50205：《钢结构工程施工及验收规范》
GB4760-84：《消音器测量方法》等

2．技术要求：
烧结主抽风机消声器为阻性片式结构，消声器设计制作及所有材料在参照国家机械行业有关风机消声器标准JB/T6891-2004的同时，吸收国内外的先进技术，对主抽风机消声器的设计、制作、工艺、用材等方面进行了改良。消声器的制作有如下特点：
2.3.1.1、消声器的外壳、连接法兰、加强筋及底座结构的设计、制造满足指定条件的运行要求。
2.3.1.2、消声材料为防水玻璃棉板，采用玻璃布袋装，保证防水玻璃棉板吸声性能的同时，防止粉尘进入消声材料内。
2.3.1.3、消声器的消声片通过固定卡环与消声器壳体连接。
2.3.1.4制作材料的特殊要求
烧结主抽风机消声器具有处理风量大、振动大的特点，因此配用消声器所用材料必须严格进行控制，尤其是对穿孔板和吸声材料的选用具有特殊要求。
a、穿孔板采用镀锌板，增强其防腐能力。
b、吸声材料的选取：制作消声器的吸声材料有多种，超细玻璃棉是常见的、用得较多的、吸声性能优越的一种吸声材料，但随着使用时间的推移，雨淋、高温情况的影响，易造成吸声材料的结团，从而导致设备消声效果下降。我公司在研究各种吸声材料的吸声系数及其它性能之后，选用定了防水玻璃棉板作为吸音材料，既可防水又可耐高温，同时棉板表面硬度较大，纤维较长，不会结团，又能增强抗风冲击能力。
四、设备监造及技术服务
4.1 甲方有权在乙合同设备制造过程中，派驻甲方代表，进行设备监造和技术服务，了解设备制造、组装、检验、试验、预装和设备包装质量情况，乙方有配合监造的义务，并及时提供相应资料。
4.2 乙方应为招标方监造人员和技术服务人员提供下列方便：
4.2.1 查（借）阅乙与合同设备有关的标准（包括工厂标准）、图纸、资料、工艺及实际工艺过程和检验记录（包括中间检验记录或称不一致性报告），对于检验记录，如招标方认为需要复印存档，乙方应提供方便；
4.2.2 为甲方监造人员和技术服务人员在工作、生活、交通、通讯方面提供必要的协助和便利的条件；
4.3 设备监造
甲方在监造中如发现设备和材料缺陷或不符合规定的标准时，甲方代表有权提出意见，乙方应采取相应改进措施，以保证交货质量。无论是否要求和是否知道，乙方均有义务主动及时地向提供合同设备制造过程中出现的不符合设备制造图纸要求的质量缺陷和问题，不得隐瞒。在甲方不知情时，乙方不得擅自处理。
4.4 技术服务
4.4.1 甲方将根据中标方设备制造进展情况，派谴合格的甲方技术人员到乙方设备制造厂进行设备制造技术服务，代表甲方负责解决设备制造中出现的一切问题。
4.4.2 甲方的技术人员有权查（借）阅乙方与合同设备有关的标准（包括工厂标准）、图纸、资料、工艺及实际工艺过程和检验记录。
4.4.3 甲方的技术人员有查阅设备加工工艺和验收标准的权利，并有权提出修改建议，乙方应给以认真考虑。
7.4.4甲方的技术人员在设备制造阶段，可根据招标方或中标方的要求，有权对乙方提供设计图纸进行局部修改，乙方不得以任何理由拒绝。
4.4.5 在设备安装调试阶段，乙方应派谴技术人员到达施工现场，协助甲方解决施工中遇到的技术问题，对有缺陷的零部件免费进行修理和更换。甲方将提供必要的便利条件。
五、环境条件:
5.1 最冷月为一月：平均气温-9.9℃；最热月为七月：平均气温22.4℃。
5.2 年最高气温为：36.6℃；年最低气温为：-28.6℃。
.3 最大冻结深度为119cm。
5.4 年平均湿度为60%。
5.5 主导风向为西南风，影响率16%。
5.6 最大风速20米/秒。
5.7 年平均降水量为727.9mm，最大日降水量为258mm，最大小时降水量为51.9mm。
5.8 最大积雪深度为20cm。
5.9 年平均雾日为10.4天。
5.10 夏季通风室外计算温度：32℃，夏季空调室外计算温度：35.2℃。
5.11 冬季通风室外计算温度：-12℃，冬季空调室外计算温度：-18℃。
5.12 夏季大气压力96.27Kpa，夏季室外风速2.3m/s。
5.13 冬季大气压力98.13Kpa，冬季室外风速2.5m/s。
5.14 抗震防烈度7度。
5.15 当地海拔高度：约500米（黄海高程）
六、在甲方提供的设计条件下。乙方保证设备的技术性能指标达到设计要求。质保期一年。
七、未尽事宜双方协商解决。
八、本协议经双方代表签字、单位盖章后生效，本协议作为合同附件，与合同具有同等法律效力
九、交货日期：2010年12月20日。交货地点：霸州市新利钢铁有限公司施工现场指定地点。
十、本协议一式四份，甲方二份，乙方二份。

甲方：霸州新利钢铁有限公司 签字： 日期：

乙方：天津市振宏环保科技有限公司 签字： 日期：
