芷岸龙庭三标段电梯井防护专项施工方案
一、工程概况
1.工程名称：芷岸龙庭三标段工程
2.建设单位：湖北广宏置业有限公司
3.设计单位：武汉开来建筑设计有限公司
4.监理单位：湖北华泰工程建设监理有限公司
湖北华隆工程建设监理有限公司
5.施工单位：中天建设集团有限公司
6.本工程属于钢筋混凝土剪力墙结构，混凝土等级：筏板顶-5.52～20.970M C40,20.970～38.970M C35,38.970～103.700(电梯机房) C30。
电梯井剪力墙厚度200mm。
二、电梯井道脚手架搭设
(一)、参考模型

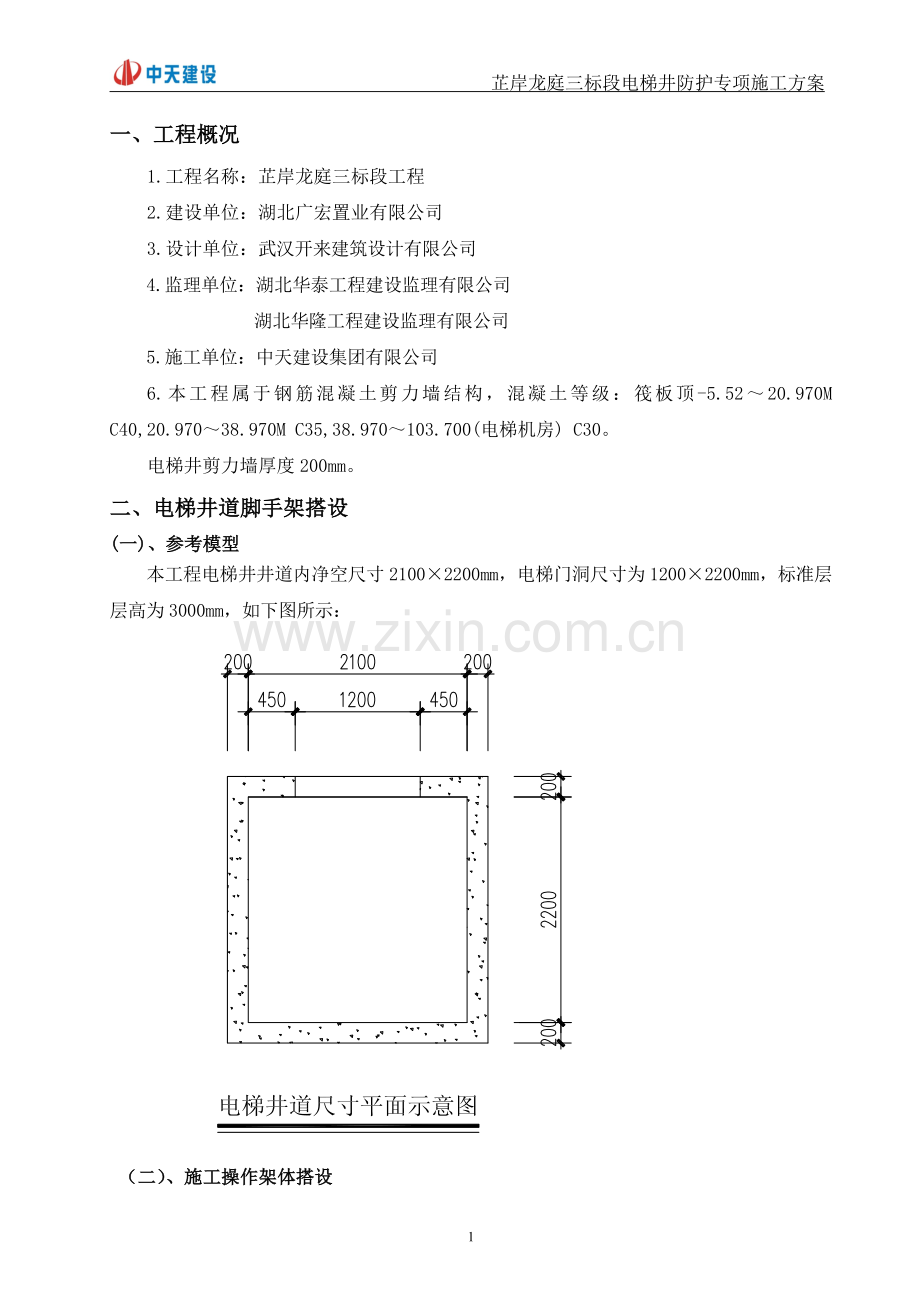

本工程电梯井井道内净空尺寸2100×2200mm，电梯门洞尺寸为1200×2200mm，标准层层高为3000mm，如下图所示：

（二）、施工操作架体搭设

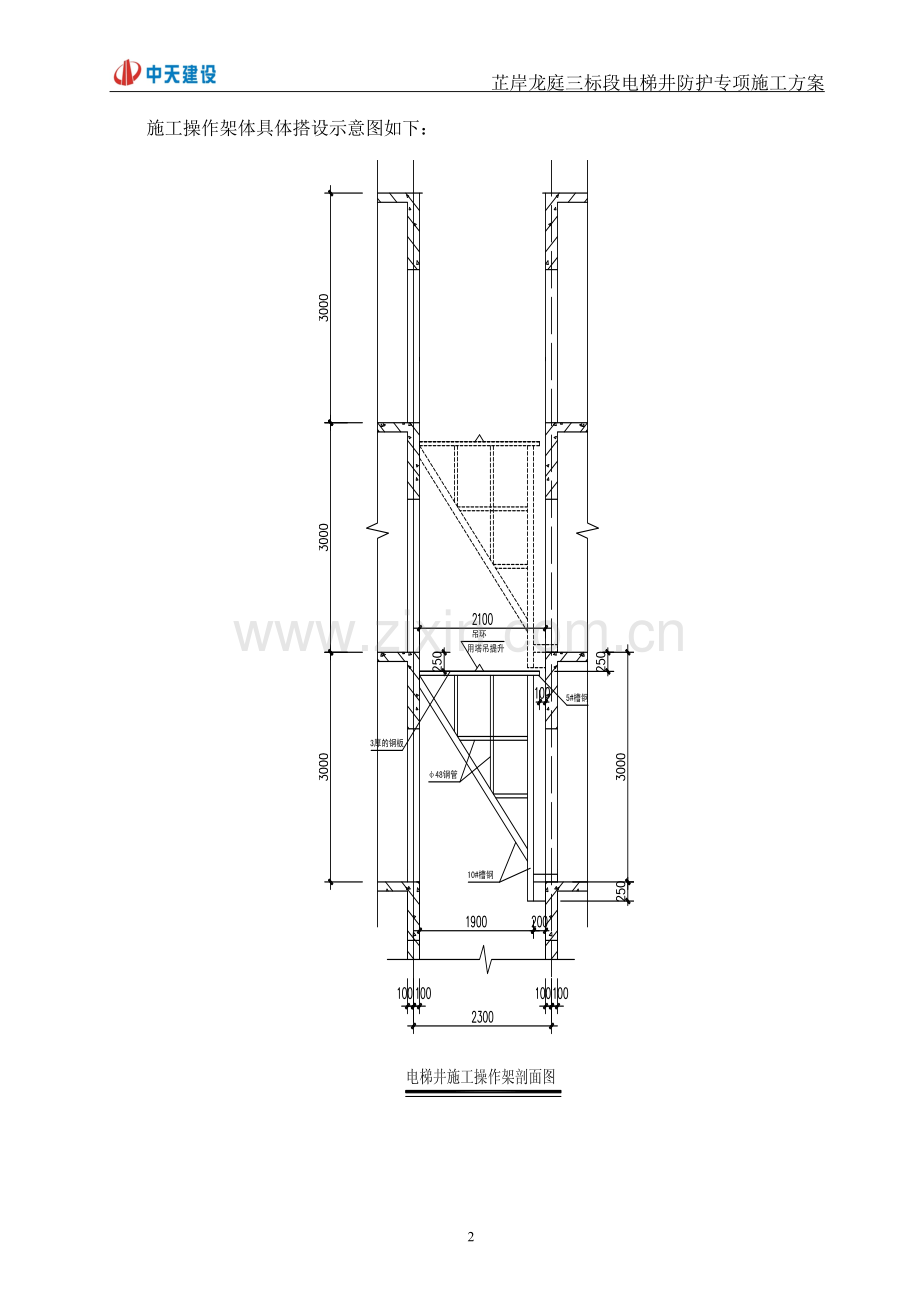

施工操作架体具体搭设示意图如下：

施工操作架是采用本公司设计的定型化产品，以三脚架的形式支撑于电梯井的墙和梁上，操作平台是一块3厚的钢板，支架是5#槽钢、10#槽钢、48钢管组成，为了方便施工，操作平台顶部低于楼面25㎝，本工程层高3米，支架高度2750㎜，操作支架的下端支撑于电梯门洞口，本工程电梯洞口宽度1200㎜，操作架下端的支架宽度1180㎜。施工操作架体随结构施工搭设，待电梯井模板拆除干净后用塔吊提升，安装完成后搭设下层的安全维护。本支架具备方便，快捷，经济，安全等实效，适用于本工程的电梯井井道施工。
三、防护措施
1、架体水平防护：
电梯井脚手架在操作层及其下一层满铺钢网片，工字钢支撑面满铺木方和模板全封闭。每隔两层设置一道水平安全网，安全网与电梯井结构之间封闭严密。安全网必须完好无损、牢固可靠。要经常检查安全网，安全网及封闭层内垃圾要及时清理。
2、井道临边防护：
井道周围墙体未砌筑前，井道周围搭设1.2米高防护栏杆，栏杆立面采用安全网封闭。栏杆需安装牢固。
井道墙体砌筑后，在电梯井门口做防护铁栅门，铁栅门离地高度为1.8 m，门栅网格的间距不大于15 cm，铁栅门采用膨胀螺丝固定牢固。
四、安全保障措施
1、架体搭设材料及安全网必须是合格产品。
2、每层架体搭设完后，必须经过安全部门验收合格后，才可上人操作。
3、安全部门定期对架体进行检查，发现隐患立即停工进行整改，合格后才可上人操作。
4、严禁向电梯井道内倾倒垃圾及其他杂物。
5、电梯井道防护栏杆及铁栅门必须紧随结构施工设置，严禁拆除防护设施。
6、及时对井道内垃圾进行清理，保证井道安全网及封闭层干净、牢固。
五、脚手架防护图

100
1700

铁栅门

1

100
1700

铁栅门详图

膨胀螺栓

1800

1
剖面图
图

电梯井口防护门（mm）
