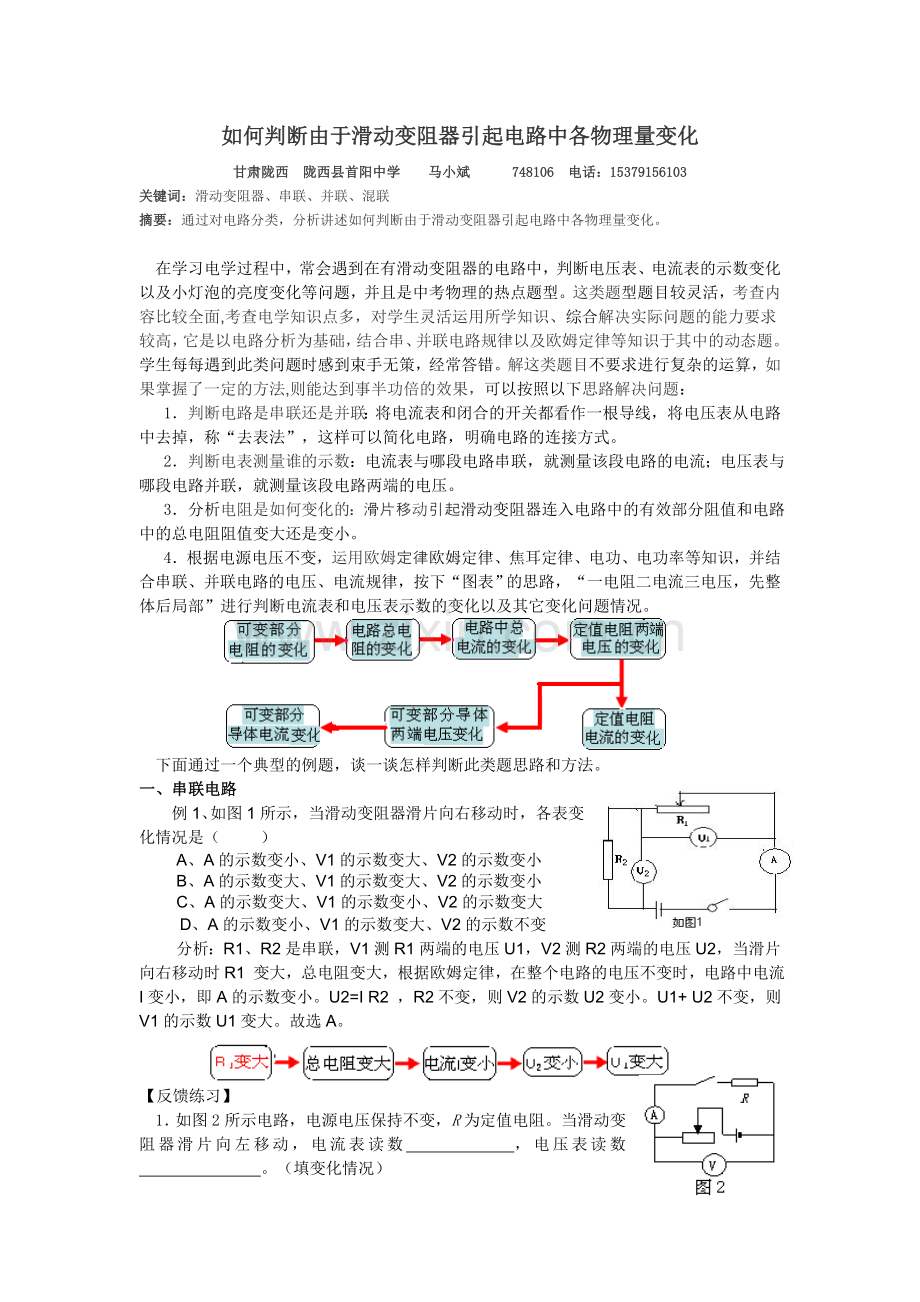

如何判断由于滑动变阻器引起电路中各物理量变化.doc

如何判断由于滑动变阻器引起电路中各物理量变化
甘肃陇西 陇西县首阳中学 马小斌 748106 电话：[phone]
关键词：滑动变阻器、串联、并联、混联
摘要：通过对电路分类，分析讲述如何判断由于滑动变阻器引起电路中各物理量变化。

在学习电学过程中，常会遇到在有滑动变阻器的电路中，判断电压表、电流表的示数变化以及小灯泡的亮度变化等问题，并且是中考物理的热点题型。这类题型题目较灵活，考查内容比较全面,考查电学知识点多，对学生灵活运用所学知识、综合解决实际问题的能力要求较高，它是以电路分析为基础，结合串、并联电路规律以及欧姆定律等知识于其中的动态题。学生每每遇到此类问题时感到束手无策，经常答错。解这类题目不要求进行复杂的运算，如果掌握了一定的方法,则能达到事半功倍的效果，可以按照以下思路解决问题： 下载：

 1．判断电路是串联还是并联：将电流表和闭合的开关都看作一根导线，将电压表从电路中去掉，称“去表法”，这样可以简化电路，明确电路的连接方式。
  2．判断电表测量谁的示数：电流表与哪段电路串联，就测量该段电路的电流；电压表与哪段电路并联，就测量该段电路两端的电压。
  3．分析电阻是如何变化的：滑片移动引起滑动变阻器连入电路中的有效部分阻值和电路中的总电阻阻值变大还是变小。
 4．根据电源电压不变，运用欧姆定律欧姆定律、焦耳定律、电功、电功率等知识，并结合串联、并联电路的电压、电流规律，按下“图表”的思路，“一电阻二电流三电压，先整体后局部”进行判断电流表和电压表示数的变化以及其它变化问题情况。
下面通过一个典型的例题，谈一谈怎样判断此类题思路和方法。
一、串联电路
例1、如图1所示，当滑动变阻器滑片向右移动时，各表变化情况是（        ）
A、A的示数变小、V1的示数变大、V2的示数变小
B、A的示数变大、V1的示数变大、V2的示数变小
C、A的示数变大、V1的示数变小、V2的示数变大
D、A的示数变小、V1的示数变大、V2的示数不变
分析：R1、R2是串联，V1测R1两端的电压U1，V2测R2两端的电压U2，当滑片向右移动时R1 变大，总电阻变大，根据欧姆定律，在整个电路的电压不变时，电路中电流I变小，即A的示数变小。U2=I R2 ，R2不变，则V2的示数U2变小。U1+ U2不变，则V1的示数U1变大。故选A。
【反馈练习】
 1．如图2所示电路，电源电压保持不变，R为定值电阻。当滑动变阻器滑片向左移动，电流表读数       ，电压表读数        。（填变化情况）
二、并联电路
例2、如图3所示，当滑动变阻器的滑片P从中点向a端移动时，A1的示数、A2的示数和V示数将（          ）
A、 A1的示数、A2的示数和V的示数都变小
B、  A1的示数、A2的示数和V的示数都变大
C、A1的示数不变、A2的示数变大、V示数变小
D、A1的示数不变、A2的示数变小、V的示数不变
分析： R0与滑动变阻器R1是并联的，A1测R0的电流，A2测总电流，V测总电压（也是测R0两端的电压）。根据并联电路特点，当滑片P移动时不影响R0支路的电压和电流，所以A1的示数不变，V的示数也不变。当滑片P从中点向a移动时，电路的总电阻变大，根据欧姆定律，在电源电压不变时，总电阻增大故总电流变小，所以A2的示数变小。故选D。
【反馈练习】
在图4所示的电路中，电源电压保持不变，闭合开关S，将变阻器的滑片向右移动，则（　　）
A．灯泡亮度变暗，安培表示数变大 B．灯泡亮度变亮，安培表示数不变
C．灯泡亮度不变，安培表示数变小 D．灯泡亮度不变，安培表示数变大
三、混联电路
例3、如图5所示，电源的电压不变，当滑动变阻器滑片向右移动时，电流表（      ）电压表（        ）
分析：此题属于先并联后串联。R1R3并联，我们可以把R1R3看成一个整体，再与R2 串联，A测R3中的电流，V测R2两端的电压。对于R1R3来讲，R1不变R3变大，则这一整体的电阻变大，分得的电压变大，则R2两端的电压变小，即电压表的示数变小，又因为R2的阻值不变，根据欧姆定律，所以电路中总电流变小。R1R3这一整体两端的电压变大，R1的阻值不变，则中的R1电流变大，又因为R1R3的电流之和即电路中总电流变小，所以R3中电流变小，即电流表的示数变小。
【反馈练习】
如图6是一个去掉电表后的电路图，电源电压保持不变，将变阻器的滑片向右移动，请判断R1、R2、R3、R4两端的电压和它们中的电流变化情况。
四、特殊电路
例7、如图7所示，电源电压是6V，R=10Ω  滑动变阻器的滑片从A端到B端时电压表的示数是（     ），  电流表的示数是（              ）。
分析：例7 、当滑片滑到A端时，电压表测AB两点之间的电压，即电源电压是6V，当滑片滑到B端时电压表测BC两点之间的电压，即BC这端导线两端的电压为0V，则电压表的示数是6V——0V，滑片从左端到右端时整个电路的电压、电阻都不变，则电流表的示数不变，即I=U/R=6V/10Ω=0.6A。
