XX大桥景观照明工程试灯方案.doc

佛山市佛陈快速化改造佛陈大桥景观照明工程

试灯方案

批准：
审核：
编制：

广东众强建设工程有限公司
佛山市佛陈快速化改造佛陈大桥景观照明工程
（第FCS-20合同段）项目部经理部
日期：2015年8月25日

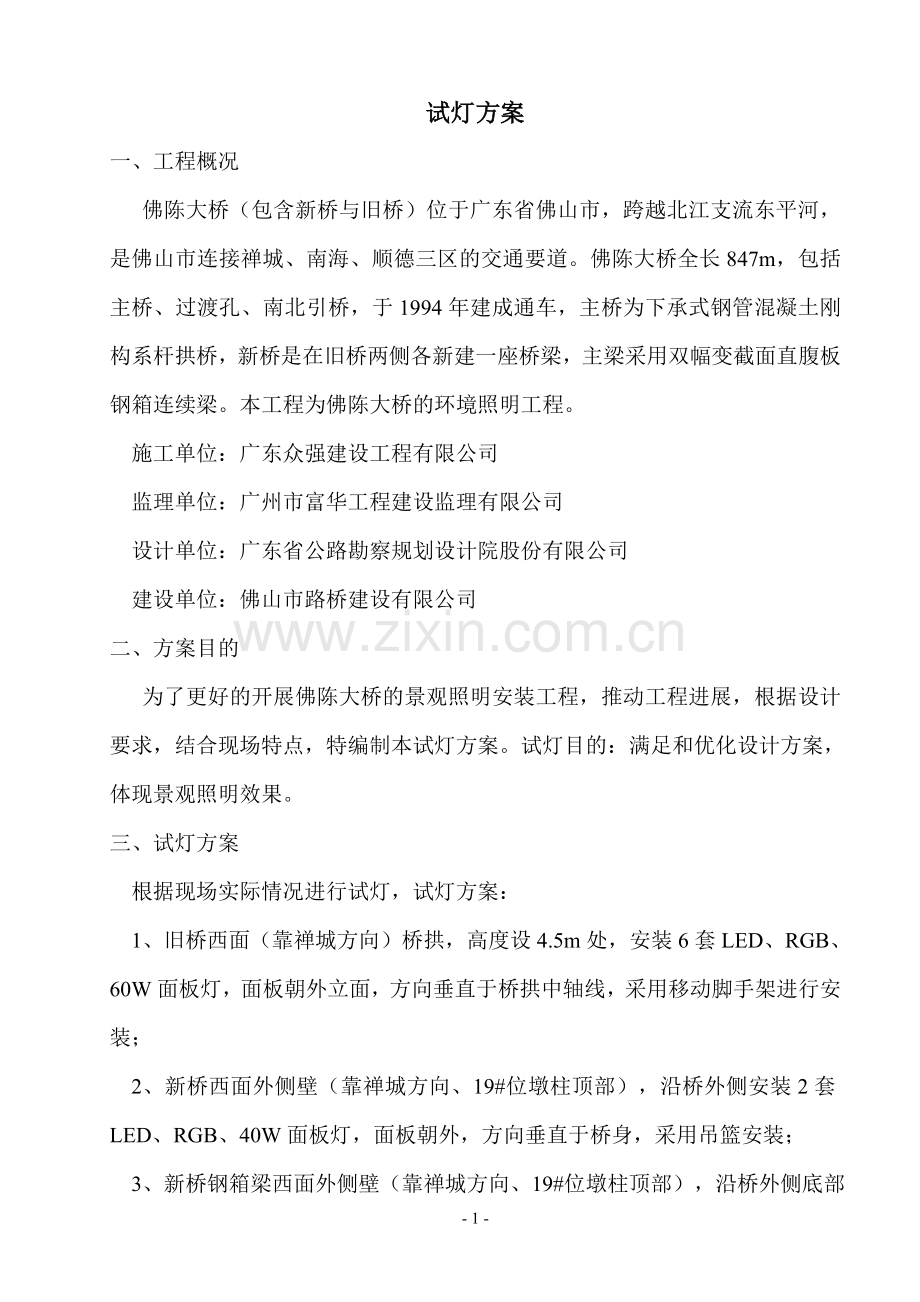

试灯方案
一、 工程概况
佛陈大桥（包含新桥与旧桥）位于广东省佛山市，跨越北江支流东平河，是佛山市连接禅城、南海、顺德三区的交通要道。佛陈大桥全长847m，包括主桥、过渡孔、南北引桥，于1994年建成通车，主桥为下承式钢管混凝土刚构系杆拱桥，新桥是在旧桥两侧各新建一座桥梁，主梁采用双幅变截面直腹板钢箱连续梁。本工程为佛陈大桥的环境照明工程。
施工单位：广东众强建设工程有限公司
监理单位：广州市富华工程建设监理有限公司
设计单位：广东省公路勘察规划设计院股份有限公司
建设单位：佛山市路桥建设有限公司
二、 方案目的
为了更好的开展佛陈大桥的景观照明安装工程，推动工程进展，根据设计要求，结合现场特点，特编制本试灯方案。试灯目的：满足和优化设计方案，体现景观照明效果。
三、 试灯方案
根据现场实际情况进行试灯，试灯方案：
1、旧桥西面（靠禅城方向）桥拱，高度设4.5m处，安装6套LED、RGB、60W面板灯，面板朝外立面，方向垂直于桥拱中轴线，采用移动脚手架进行安装；
2、新桥西面外侧壁（靠禅城方向、19#位墩柱顶部），沿桥外侧安装2套LED、RGB、40W面板灯，面板朝外，方向垂直于桥身，采用吊篮安装；
3、新桥钢箱梁西面外侧壁（靠禅城方向、19#位墩柱顶部），沿桥外侧底部安装2套LED、白光、30W条形投光灯，面板朝内，角度30度，采用吊篮安装；
4、19#位墩柱，安装2套LED、54W投光灯，面板朝下，采用移动脚手架安装。
灯位布置图

四、交通安全措施
本工程在施工期间，需要占用一定宽度的行车道，使车辆的通行能力降低。密切联系交管部门，配合做好施工期间交通维护工作和封道前后过渡工作。交通组织方案按照“严禁堵塞、减少干扰、确保畅通”的总方针，采取自然分流与管制分流相结合。我们将针对本工程边通车边施工的特点，提出相应方案，并认真组织实施。
4.1采取合理的施工方案
1、为了保证在工程施工过程中公路畅通，我们将采取一切措施，确保车辆的正常通行，做到施工、通车两不误。
2、根据道路实际合理安排，并控制好施工占用道路宽度；维持足够宽度，确保车辆顺利交会；保持良好平整度，使车辆能平稳通过。
3、施工安排上，贯彻集中力量，打歼灭战的精神，精心组织，精心施工，选择最佳时机，配备最佳的施工力量，以最快的速度、最好的质量完成那些影响施工顺畅的施工任务。
4.2交通组织方案
1、加强与交警的联系沟通协商，确定合理的交通安全方案，确保施工安全顺利进行及行人、行车的安全。以维持正常的交通秩序。
2、交叉口根据人流、车流通行进行交通疏导，并排专人进行管理。
3、在施工过程中，会影响现有车道的通行。严格做好安全维护措施，在施工段摆设各类施工标志及橡胶路锥。
4、同时成立道路交通安全管理小组，由三人组成，专职负责对沿线交通安全设施的检查及维护，同时，在施工时，由专人负责两端的交通指挥。加强对施工占用道路段的巡逻监控和交通疏导工作，重点放在交叉道，流量大，易拥堵，事故多发点等薄弱环节，实行定时间、定人员、定路段，做到专人、专点、专责。坚持本着什么问题突出就重点整治什么问题，哪里交通秩序混乱就重点整治那里的原则，发现一起，取缔一起，始终形成严管高压态势，消除安全隐患，确保道路安全、有序、畅通。
5、指定专人维持施工车辆通行秩序及负责施工安全标志标牌、隔离栏等设施，维修保养工作。
6、加强对本单位的车辆和驾驶人员的源头管理。按照相关要求，施工前由交警部门协同严格对施工方的各类工程车辆进行一次安全大检查，保障车辆性能完好且安全有效，坚决杜绝不合格的机动车辆上路行驶、进场施工。同时要经常深入施工单位检查、督促各项安全措施的落实情况，加强对施工单位驾驶人员的安全教育学习，严格遵守《中华人民共和国道路交通安全法》，确保行车安全，保证不发生各类交通违法行为。确保所有车辆证照齐全，车况良好，并办妥相应的保险。同时在运输过程中严禁超载，超速。
7、加强对本单位的有效管理，做到文明施工、安全施工。为更好地做好施工现场交通安全管理工作。
4.3施工安全标志标牌设置：
加强对施工占用道路段的交通安全防护保障工作。为不影响施工进展，对施工占用道路段实行半封闭会影响车辆和行人的正常通行。因此，道路在施工期间主要标志及设施必须做到：
(1)道路施工路段告示牌：
本工程已在道路的起终点两端设置“施工告示牌”及“施工标志”，提醒过往车辆进入施工路段后，减速慢行。
(2)道路正在施工的路段的施工标志：
根据施工的原则，在施工路段的两端设置相应的警告标志及限速标志，夜间设置警告灯，同时由于道路施工时，北面车道需封闭，车辆需进入南面车道借道，按要求设置隔离带，并按需要设置指示标志及引流设施等。同时在前方300米位 置处设置“前方施工300M”。
a、设置醒目齐全的指示标志、标牌。
b、设置限速标志，及时提醒过往司机注意安全。
五、高空作业车安全措施
试灯工作采用高空作业车进行安装作业，为了保证升降车和人员安全工作，特制定本措施：
（1）车辆驾驶人员必须设专职人员。
（2）降车操作者必须熟知车辆各项性能和操纵机构，接受过专业培训。
（3）升降车操作者应认真阅读操作说明书并严格按照升降车的操作说明操作。
（4）升降车操作者必须定期保养、润滑升降车。
（5）定期检查升降车，发现故障及时排除，禁止带病作业。
（6）升降车行驶前必须检查以下项目：
1)行车前，必须确认车辆处于完好状态，并已按规定进行了检查和保
养。
2)确认支腿、臂架等构件处于整备状态。支腿必须收紧，收足。臂架
必须收足到位，置于臂支撑上，不得悬空。
3)车辆行驶前，确认取力器处于脱开状态。
（7）操作前检查的项目：
1)检查臂架、转台、调平拉杆、支腿、油缸座等各部件是否存在变形、
裂纹等不安全隐患。
2)检查连接各部件的坚固件是否牢固。
3)检查各部件是否按规定进行了保养、维护及润滑。
4)检查液压油是否充足，出油阀是否打开。
5)检查发动机是否正常。
（8）操作中的注意事项：
1)支腿操作时，必须先伸水平腿，再伸垂直腿。结束后，必须先缩垂
直腿，后缩水平腿。
2)先操作下车，再操作上车。结束后，先收上车，再收下车。
3)臂架工作时，先升起小臂，再交替操作上下臂到达作业高度。
4)地面指挥人员不得离开操作现场。
5)臂架运行过程中小臂不得与地面铅垂线成负角度。
6)臂架运行过程中上臂不得与水平面成大于70度夹角。
7)伸吊臂时，必须先放松钢丝绳，否则造成钢丝绳拉断。
8)油温过高会造成液压密封件损坏，避免高温和长时间连续操作液压
系统工作。
9）必须确认高空作业车停在坚实的水平地面上，确定手刹已经拉上，所有必要的附件必须到位（如轮胎垫块、安全警示旗等）。支腿必须支撑在坚实的地面上，以保证稳定性。如果必须在斜坡上工作（最大为30度）。必须全伸支腿，并在高坡一侧工作。
10)在操作设备（如回转、变幅等）时，必须确认无交通妨害、周围无
障碍物或高压线的干扰。
11)无关人员禁止进入高空作业车工作区域。
12)必须缓慢地操作控制阀手柄，以达到平顺的动作，不得一次性下压或者上提操作手柄到最大量，避免突然启动停止和过速带来的冲击，否则将造成结构件和液压系统冲击，防止坚实的物体接触臂与工作斗，如树枝、建筑物等。
13)如发现操作或功能异常，请立即停止作业，进行检修。
14)在底盘平台的角度超过30时，不得操作高空作业。
15)在支腿下伸时，如果支腿触及人体，将引起伤害。
16)在取力器挂上后，操作人员不能驾驶车辆，否则可能会损坏传动箱，
油泵和取力器。
17)在任何情况下，如对车辆的稳定性有怀疑，不要操作作业车。
（九）工作中，工作人员的注意事项：
1)工作斗上的操作者必须穿戴安全规范所规定的防护设备（保险带、
安全帽），防护设备必须符合安全标准。
2)臂下严禁站人。
3)工作斗的额定载荷为200Kg，禁止超载。
4)酒后或神志不清者禁止操作作业车辆。
5)禁止在工作斗上放置梯子、垫子，以增加工作斗高度。
6)不准站在、坐在工作斗的边缘上或把身体靠在工作斗边缘上。
7)无论其它臂处于何种位置，小臂不得与地面铅垂线成负角度（完全
收车状态升小臂时为正角），否则将引起小臂拉杆弯曲！
8)操作者是安全的最终责任者。遇到紧急情况时，应凭经验作出正确
的判断。操作者还需遵循当地的法规及有关规定。
9)操作者在使用作业车时，必须严格按照工况曲线图操作，否则将可
能导致严重伤害！
10)严禁在臂处于举升状态或工作斗内有人的情况下移动作业车，否则
将引起人身伤亡事故。
11)工作斗承受水平力（推或拉）将引起灾难性的后果，可能造成伤亡
事故。
12)臂架运行过程中上臂不得与水平面成大于70度夹角。否则将引起
工作斗倾翻导致人身伤害！
13)未伸出支腿或支腿未支承到位，禁止转向上车操作，否则车辆可能
倾翻，导致人员伤害。
六、资源配备
序号
项目名称
单位
数量
备注
1
焊工
名
1
持高空作业证
2
电工
名
1

3
杂工
名
1

4
安全员
名
3

5
铁栅栏
米
40

6
反光服
套
10

7
安全帽
顶
10

8
安全标牌
套
4

9
安全绳、安全带
套
6

10
移动脚手架
平方
25
5m*5m
11
发电机
台
1
3KW、汽油
12
电焊机
台
1
25KVA
13
手持电钻
台
1

七、主要工程量
 序号
项目名称
规格型号
单位
数量
备注
1
面板灯
LED、RGB、60W
套
6
含简易控制器
2
面板灯
LED、RGB、40W
套
2
含简易控制器
3
条形投光灯
LED、白光、30W
套
2
含简易控制器
4
投光灯
LED、白光、30W
套
2
含简易控制器
5
电缆
RVV3*2.5
米
100

八、试灯流程
方案报监理、业主审批——确定试灯方案——组织人员进场安装灯具——施工、监理、业主及相关人员现场观看试灯效果——试灯会议总结——确定最终施工方案0万U豆体验卡
