电力系统稳态分析练习题
一、填空题
1.电力系统中性点有效接地方式,指的是_____________。
2.当频率维持额定值不变时，负荷功率与电压的关系称为负荷的_________________。
3.当功率的有名值为S = P + JQ时（功率因数角为 ），取基准功率为Sn，则无功功率的标么值为______________.
4.根据功率分布可以选择电力系统的电气设备和导线_________.
5.为了满足频率调整的需要，以适应用户对功率的要求，电力系统装设的发电机的额定容量必须____________.当前的负荷。
6、独立运行电网的AGC工能主要控制机组出力，以保证电网 。
7．霍尔模块的工作频率是 。
8．采样保持电路可使模拟信号在A/D转换期间输入A/D芯片电压 。
9．标度变换可使处理后的数据被测量 。
10．二一十进制转换的连减法法适用于 。
11.同步调相机在过励磁运行时可以____________感性无功功率。
12.无限大容量电源的端电压___________。
13.有零序分量的条件是三相电流之和不等于___________.
14.下网中K点发生接地故障，则M处的零序电压为_______值。
15.提高系统运行电压水平将_________系统的静态稳定性。
16．数码率是每秒钟传送的码元数，单位是 。
17．同步通信系统中，接收端时钟常取自 。
18．美国电子工业协会推行使用的RS—232C标准的驱动器标准是 。
19．电力系统调动自动化中状态估计的量测量主要自 。
20．配套电自动化主要包括 。
二、单项选择题
1.同步发电机的转速和系统频率之间是否有严格的关系（ ）
①否 ②是 ③不一定 ④根据发电机的形式定
2.对于双绕组变压器,一般将可调节的接头设置在( )
①高压侧 ②低压侧 ③一次侧 ④二次侧

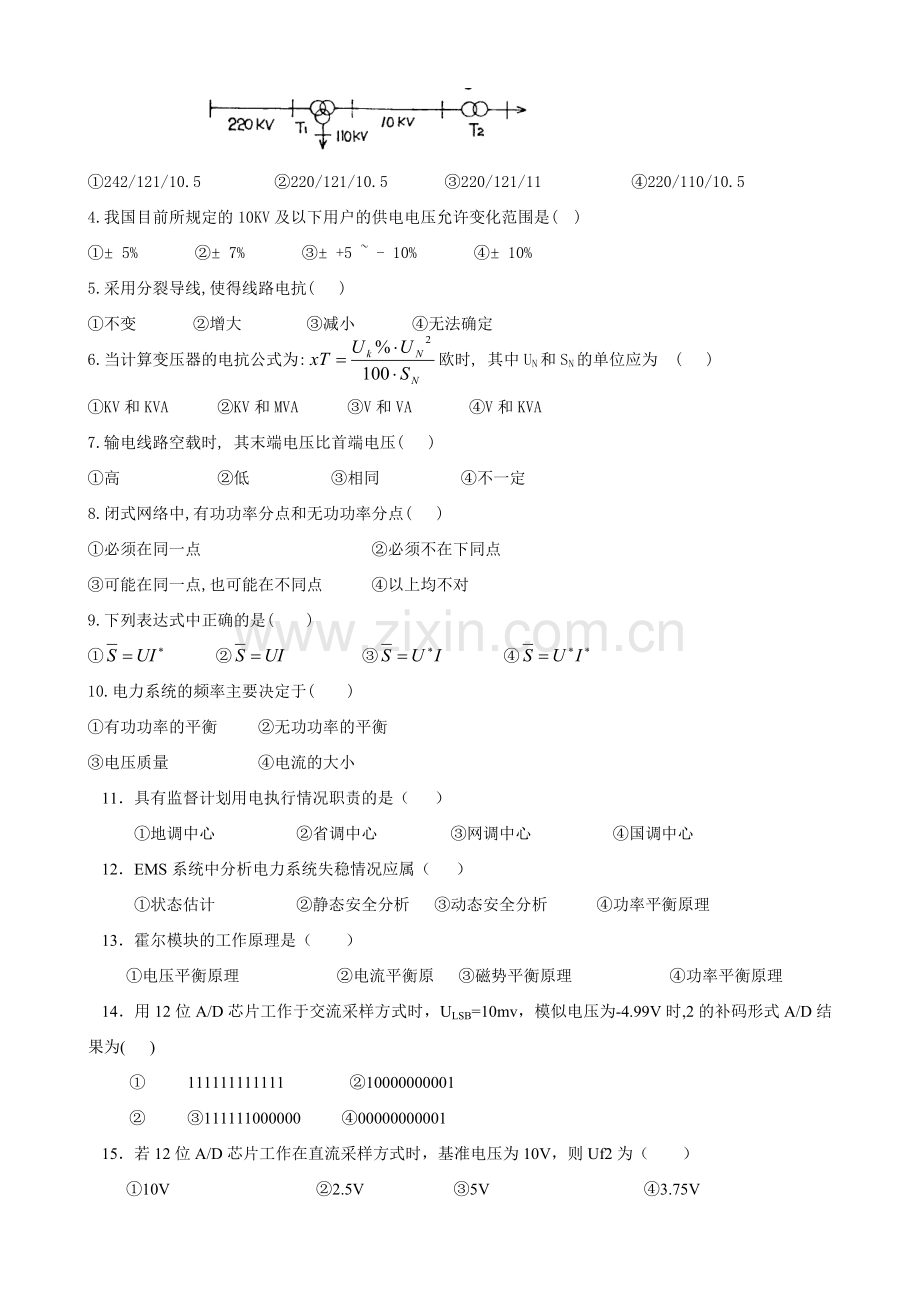

3.如图简单电力系统,变压器T1的变比应为( )

①242/121/10.5 ②220/121/10.5 ③220/121/11 ④220/110/10.5
4.我国目前所规定的10KV及以下用户的供电电压允许变化范围是( )
①± 5% ②± 7% ③± +5 ~ - 10% ④± 10%
5.采用分裂导线,使得线路电抗( )
①不变 ②增大 ③减小 ④无法确定
6.当计算变压器的电抗公式为:欧时, 其中UN和SN的单位应为 ( )
①KV和KVA ②KV和MVA ③V和VA ④V和KVA
7.输电线路空载时, 其末端电压比首端电压( )
①高 ②低 ③相同 ④不一定
8.闭式网络中,有功功率分点和无功功率分点( )
①必须在同一点 ②必须不在下同点
③可能在同一点,也可能在不同点 ④以上均不对
9.下列表达式中正确的是( )
① ② ③ ④
10.电力系统的频率主要决定于( )
①有功功率的平衡 ②无功功率的平衡
③电压质量 ④电流的大小
11．具有监督计划用电执行情况职责的是（ ）
①地调中心 ②省调中心 ③网调中心 ④国调中心
12．EMS系统中分析电力系统失稳情况应属（ ）
①状态估计 ②静态安全分析 ③动态安全分析 ④功率平衡原理
13．霍尔模块的工作原理是（ ）
①电压平衡原理 ②电流平衡原 ③磁势平衡原理 ④功率平衡原理
14．用12位A/D芯片工作于交流采样方式时，ULSB=10mv，模似电压为-4.99V时,2的补码形式A/D结果为( )
① 111111111111 ②10000000001
② ③111111000000 ④00000000001
15．若12位A/D芯片工作在直流采样方式时，基准电压为10V，则Uf2为（ ）
①10V ②2.5V ③5V ④3.75V
16．直线视距传输信息的信道是（ ）
①短波信道 ②中波信道 ③微波信道 ④光纤信道
17．具有偶监督作用，do=4的循环码，充分利用纠错、检错能力时可（ ）
① 纠正位1错、检2位错 ②纠正2位错
③纠正1位、检3位错 ④检全部奇数位错
18.在频率调整过程中, 能够实现频率无差调节的是( )
①一次调频 ②二次调频
③一,二次调频均可以 ④一,二次高频均不可以
19.通过改变变压器变化, 实质上( )
①改变了电压损耗的数值
②改变了负荷变化时次级电压的变化幅度
③改变了电力网的无功功率分布
④增加了整个电力系统的无功功率容量
20.电力系统发生三相短路, 其冲击系数Kimp与非周期分量的衰减时间常数Ta有关, 当Kimp = 1时,回路的L,R,Ta是( )
①L≠0 R≠0 ②R=0 L≠0 ③L = 0 R≠0 ④Ta = ∞
21.同步发电机端发生三相短路,暂态过程中转子出现各分量电流,其变化情况是( )
①直流分量突变, 基波电流不变, 总电流不变
②直流分量突变, 基波电流不变, 总电流突变
③直流分量不变, 基波电流不变, 总电流不变
④直流分量突变, 基波电流突变, 总电流不变
22.Y0、 Y结线的双绕组变压器, 其零序互感阻抗为有限值则其结构为( )
①三相四柱 ②三个单相的组式变压器 ③外壳式变压器 ④三相三柱式
23.下网的零序网为( )
24.电力系统(直接接地系统)发生BC相短路, 其边界条件为( )
①UB=UC=0 IA≠0 ②UA=UB=UC IA=IB=IC
③UA=UB=UC IA≠0 ④UB=UC=0 IA=0
25.故障计算可以应用( )
①等面积定则 ②等耗量微增率原则 ③小于扰法 ④正序增广定则
26．（15、11）循环码的全部许用码组有（ ）
①1024个 ②2048个 ③4096个 ④512个
27．树形结构计算机网的特点之一是（ ）
①成本低 ②成本高 ③线路总长长 ④不易扩展
28．调度迅速成平稳恢复供电时是处于（ ）
①正常状态 ②紧急状态 ③恢复状态 ④瓦解状态
29．发电机出力 与负何不平衡时，如不采取切负荷措施会导致（ ）
① 系统紧急状态 ②系统崩溃状态
③系统警戒状态 ④系统系统恢复状态
30．水电厂、火电厂协调应根据（ ）
① 超短期负荷预测 ②短期负荷预测
③中期负荷预测 ④长期负荷预测
31．调度员培训仿真系统对新运行方式的开发与确定的培训对象是 （ ）
① 调度员 ②软件维护人员
③运行维护人员 ④控制中心顾问
32．配电自动化DMS系统中控制的是（ ）
①机组出力 ②系统电压 ③电风频率 ④用户负责
33．变电所综合自动化的功能之一是（ ）
①自动调频 ②自动同期 ③故障测距 ④AGC功能
34.简单系统中, 若忽略系统的励磁调节作用, 欲使系统保持静态稳定, 运行点的范围在( )
35.当在发电机的出口发生三相短路, 则发电机输出的电磁功率的标么值是( )
①1.0 ②0.5 ③ ④0
36、本征半导体电子浓度（ ）空穴浓度；N型半导体的电子浓度（ ）空穴浓度；P型半导体的电子浓度（ ）空穴浓度。
a：大于； b：小于； c：等于。
37．场效应管属于（ ）控制型器件，晶体三极管则属于（ ）控制器件。
a：电压； b：电流； c：电感； d：电容。
38．晶体三极管工作在放大状态时，应使发射结（ ）偏置；集电结（ ）偏置。
a：正向； b：反向； c：零向； d：随便。
39．二极管的最主要特性是（ ），它的两个主要参数是反映正向特性的（ ）和反映反向特性的（ ）。
a： 单向导电性； b：平均整流电流； c：反向工作电压。
40．一晶体管的极限参数：PCM=150mW，ICM=100mA，U（BR）CEO=30V。若它的工作电压UCE=10V，则工作电流IC不得超过（ ）mA；若工作电压UCE==1V，则工作电流Ic不得超过（ ）mA；若工作电流Ic=1mA，则工作电压UCE不得超过（ ）V。
a ：15； b ：100； c： 30； d： 150。
41．并联反馈的反馈量以（　　）形式馈入输入回路，和输入（　）相比较而产生净输入量。
a:电压　　 b:电流　 　c:电压或电流
42．正弦波振荡器的振荡频率由（　　　　）而定。
a:基本放大器　 b:反馈网络　 c:选频网络
43．杂质半导体中，多数载流子的浓度主要取决于（ ）。
a：杂质浓度； b：温度； c：输入； d：电压。
44．单相桥式整流电容滤波电路中，若U2=10V，则UO=（ ）V，若负载流过电流IO，则每只整流管中电流ID为（ ），承受最高反向电压为（ ）。
a：9V b：10v c：12V d：IO
e：IO/2 f：IO/4 g：U2 h： L：2U2。
45．电压负反馈可稳定输出（ ），串联负反馈可使（ ）提高。
a：电压 b：电流 c：输入电阻 d：输出电阻
46．稳压管构成的稳压电路，其接法是（　　）。
a:稳压二极管与负载电阻串联　 b:稳压二极管与负载电阻并联。
C:限流电阻与稳压二极管串联后，负载电阻再与稳压二极管并联
47．共模抑制比KCMR是（ ）之比。
a：差模输入信号与共模成分 b：输出量中差模成分与共模成分
c：差模放大倍数与共模放大倍数（绝对值）。
48．输入失调电压UIO 是（ ）。
a：两个输入端电压之差 b：输入端都为零时的输出电压
c：输出端为零时输入端的等效补偿电压。
49．抑制温漂（零漂）最常用的方法是采用（ ）电路。
a：差放； b：正弦； c：数字
50．正弦波振荡电路的振荡条件是（ ）。
a：AF=1 b：AF=-1 c：AF>1
51．产生低频正弦波一般可用（ ）振荡电路；产生高频正弦波可用（ ）振荡电路；要求频率稳定性很高，则可用（ ）振荡电路 。
a：石英晶体； b ：LC； c ：RC。
三、综合题
1、将图示网络分解成辐射网。

2、下网络中K点发生两相短路接地,其中线路长为100km,x1=0.4Ω/4km,x0=3x1,发电机动性C1=C2,SN=15MVA ,xd=0.125,正序电抗等于负序电抗，变压器T1=T2=T3, =SN=15MVA , uk%=10．

3．画出RTU对模拟遥测量输入系统简单框图，简述各主要框的作用。
4、用四位十进数显示的RTU测量110KV的母线电压，运行时有14%的波动，装量中12位A/D芯片于工作于±5V交流采样方式。
求：1）用最大值法整定标度变换系数K？
2）整定额定值运行时输入A/D转换器的模拟电压有效值Ui？
5、某12位A/D转换芯片工作于±5V交流采样方式，基准电压为5V即ULSB=2.4414mv）。求当输入模拟电压Ui=3.2423V时正最大值时补码形式的A/D结果(用十进数、二进制数、十六进数表示)？
6．电路如图为分压式偏置放大电路，已知VCC=24V，RC=3.3KΩ，RE=1.5 KΩ,RB1=33 KΩ,RB2=10 KΩ,RL=5.1 KΩ,β=66 。试求：（1）静态值IB、IC和UCE；（2）计算电压放大倍数；（3）空载时的电压放大倍数；（4）估算放大电路的输入电阻和输出电阻。（15分）

7．电路如图，VI1＝１Ｖ,VI2＝２Ｖ,VI3＝３Ｖ,VI4＝４Ｖ,求ＶＯ１、ＶＯ２、ＶＯ（１5分）
V0
VI4
VI3
VI2
VI1
V02
V01
30KΩ
20KΩ
30KΩ
2.5KΩ
10KΩ
10KΩ
10KΩ
10KΩ

8．如图电路是将三端集成稳压电源扩大为输出可调的稳压电源，已知，试求输出电压调压的范围。（13分）

9、用四伴十进数显示的RTU测量110KV母线电压，运行时有14%波动，12位A/D转换器交流采样结果Dm+=1878。求该遥测当地应显示值Se？调度端应显示何值？

10、已知我国远动系统中党用的（48、40）循环码的生成多项式G（x）
=X8+X2+X+1， =4。编出当信息序列为100000111100
时的码字。

电力系统稳态分析练习题答案
一、填空题
1.中性点直接接地 2. 电压表态特性（电压特性） 3.
4. 截面积 5. 大于 6．频率为额定值 7.0 100KHZ 8 不变 9 一致 10.整数
11. 向系统供给 12. 恒定 13. 0 14.（0）值 15. 提高 16波特
17信息码的脉冲序列 18.0→12V、1→—12V 19.SCADA系统
20 变电所自动化和馈电线自动化
二、选择题
1.② 2.① 3.③ 4.② 5③ 6② 7① 8③ 9① 10①
11．① 12. ③ 13.③ 14. ② 15.② 16.③ 17.③ 18② 19③ 20③
21④ 22④ 23① 24④ 25④ 26.② 27. ① 28.③ 29② 30.②
31.③ 32.④ 33.③ 34③ 35④

（36）C a b （37） a b （38） a b （39）a b c
（40） a b c （41） b b （42） c （43） a
（44） c e h （45） a c (46) c (47) c
（48) c (49) a (50) a (51) c b a
三、综合题
1.
=10.89+j2.44 (4分)
(2分)
可见节点③为有功分点，而节点②为无功分点，在②点解网： (2分)

2.解:设SB=15MVA,UB=U¥ (0.5分)
(0.5分)
(0.5分)
(0.5分)
x10=3x11=0.1361 (0.5分)
x∑(1)=0.158 (0.5分)
x∑(2)=0.158 (0.5分)
(0.5分)
(1) (2分)
(2分)
=7.437
If有效值 (2分)
(2) Uk(0)=Uk(1)=1-4.85×0.158=0.23337
(1分)

UT2N0)=0.099 (1分)
UT2N有效值=0.099×115=11.385 (1分)

3．PT（CT）:将被测量变成100V电压或5A电流。
变送器：将被测量变成与被测量成比例且可供A/D的电信号。
多路开关：将各变器输出分时送给A/D转换器。
A/D：将变送器输出模似信号转为数字量。
二一十：转换成十进数。
4．解：1）

2）
5．解：

=1878
Dm=011100010110B
Dm十六=0716H
6．（1）基极电位（2分）
集电极电流 （2分）
基极电流 （2分）
集射极电压（2分）
（2） （1分）
（2分）；
（3） （2分）
（4） （2分）

7．
ＶＯ１＝－（ＶＩ１＋ＶＩ２＋ＶＩ３）＝－6Ｖ（5分）　　
ＶＯ２＝ＶＩ４＝４Ｖ（5分）
（ＶＯ１－ＶＯ２）／３０＝（ＶＯ２－ＶＯ）／３０　
　ＶＯ=14Ｖ　　（5分）

8．
运放组成电压跟随器，R1 和RF可看成串联（4分），
稳压器输出电压为5V（4分），
（5～24）V（5分）
9．解：
=
=
=1150
当地位显示115.0KV 调变端应显示115.0KV
10.解:M(X)=X11+X5+X4+X3+X2
Xr.M(X)=X48-40.(X11+X5+X4+X3+X2)
=X19+X13+X12+X11+X10
R(X)=〔X19+X13+X12+X11+X10〕Xg+X2+Z+1
=X4+X3+X2
F(X)=X19+X13+X12+X11+X10+X4+X3+X2
28个
F=0～0 10000011110000011100
→083CICH
